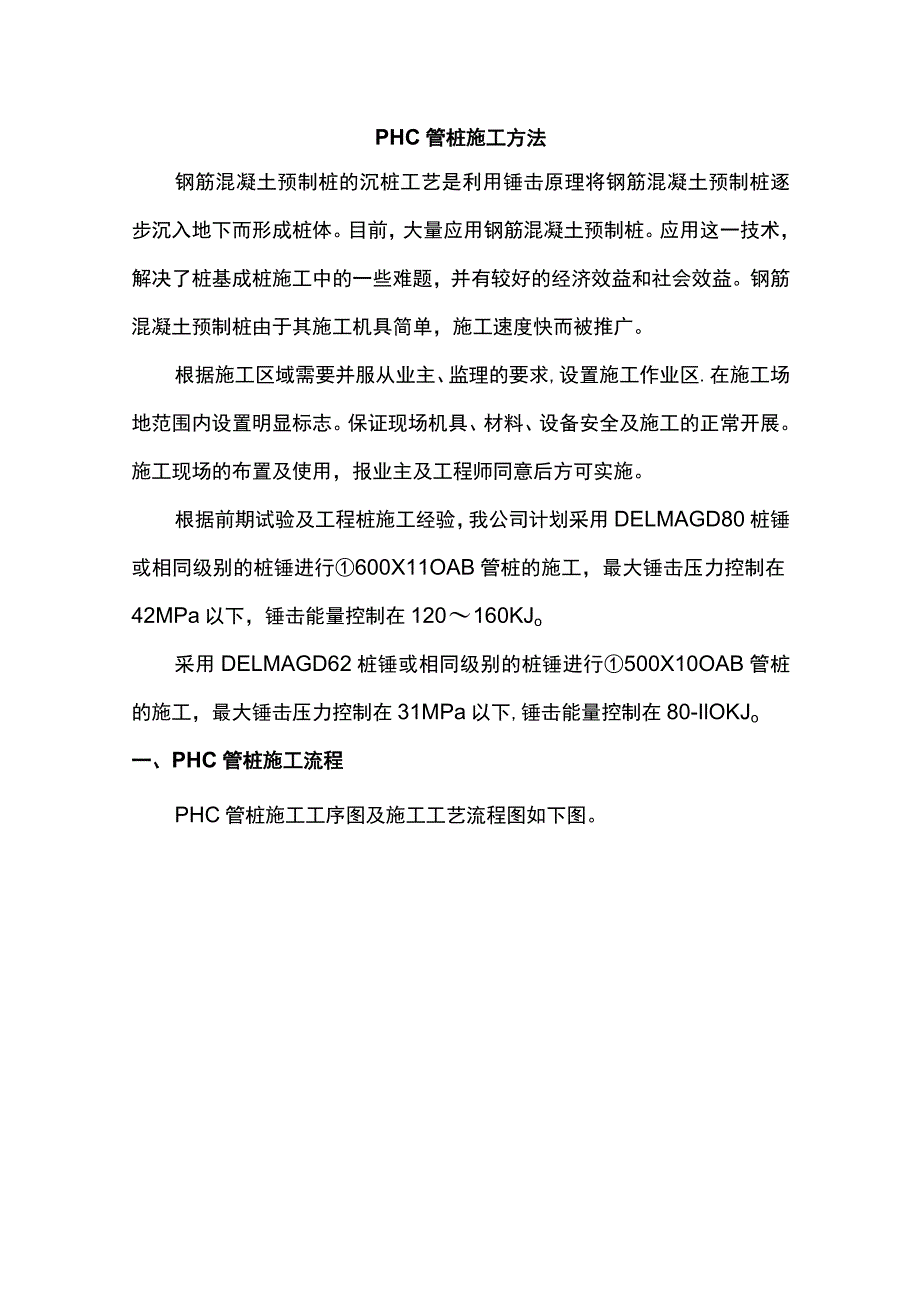

1、PHC管桩施工方法钢筋混凝土预制桩的沉桩工艺是利用锤击原理将钢筋混凝土预制桩逐步沉入地下而形成桩体。目前，大量应用钢筋混凝土预制桩。应用这一技术，解决了桩基成桩施工中的一些难题，并有较好的经济效益和社会效益。钢筋混凝土预制桩由于其施工机具简单，施工速度快而被推广。根据施工区域需要并服从业主、监理的要求,设置施工作业区.在施工场地范围内设置明显标志。保证现场机具、材料、设备安全及施工的正常开展。施工现场的布置及使用，报业主及工程师同意后方可实施。根据前期试验及工程桩施工经验，我公司计划采用DELMAGD80桩锤或相同级别的桩锤进行600X11OAB管桩的施工，最大锤击压力控制在42MPa以下，锤

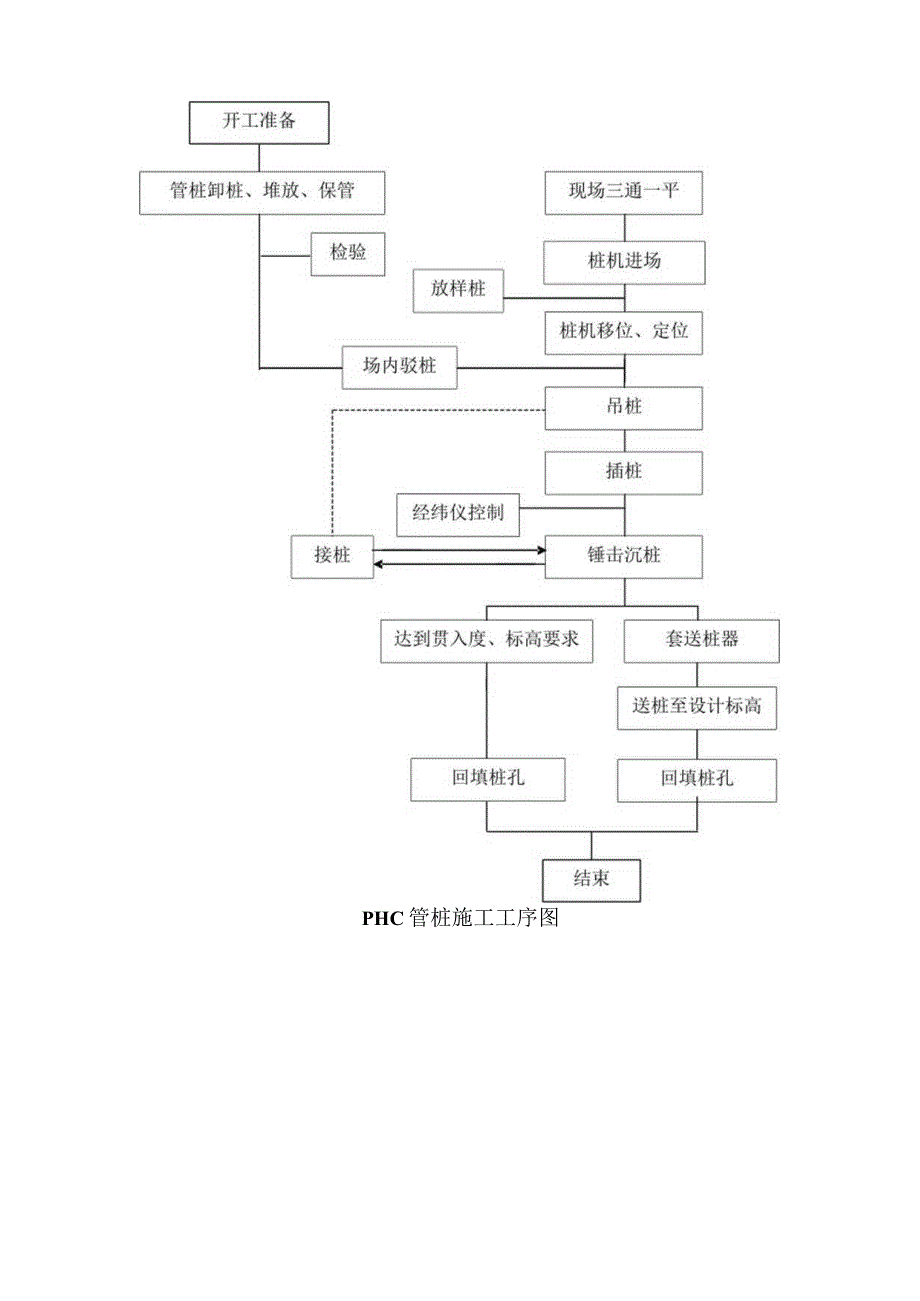

2、击能量控制在120160KJo采用DELMAGD62桩锤或相同级别的桩锤进行500X10OAB管桩的施工，最大锤击压力控制在31MPa以下,锤击能量控制在80-IlOKJo一、PHC管桩施工流程PHC管桩施工工序图及施工工艺流程图如下图。PHC管桩施工工序图PHC桩沉桩施工工艺流程图二、管桩施工工艺方法1.桩材的验收预应力硅管桩进场后根据先张法预应力已管桩(GB13476-20001先张法预应力已管桩图集、建筑桩基技术规范(JGJ94-94)等规范对桩材进行现场验收，验收包括：桩身完整性、桩径、桩长、矢曲、法兰等项目。现场桩材100%验收，作好桩材现场验收记录及标识工作，发现桩材不合格品不准使
3、用，并开启材料不合格品报告程序。桩材验收时供货方需出具与桩材标志相一致的桩材合格证、硅立方体抗压强度报告、钢材、水泥、砂、石料合格证及复试记录等。经检查在桩垫完好、桩身垂直度符合规范要求的前提下，PHC管桩极限锤击数为3000击以下。如有异常，应及时与制桩单位共同分析原因并提出解决办法。2、桩的起吊、运输及堆放PHC桩混凝土强度达70%时方可起吊，过100%时方可运输，桩在运输过程中做到吊垫点一致，各层垫木应上下对齐，捆扎牢固，堆桩场地要平整结实，桩的堆放层数不超过4层。底面用二层道木打底，桩堆两侧底层桩与地面之间应用大木楔塞死，防止管桩滚落。每根桩的搁置点应对齐，搁置点在吊环处。3、施工测量
4、及桩位控制(1)根据建设单位提供的测量控制点，采用全站仪精确建立施工场区控制网(包括水准点)，为保证在施工过程中控制点不易被破坏，控制网点设在打桩区边缘外50M以上。控制网建立之后报测量监理工程师验收并加以保护，同时绘制测量成果图备案。(2)根据工程实际需要，在施工过程中利用建设单位提供的控制点对现场建立的测量控制网点进行不定期的检验校正，以确保工程施工测量精度。(3)按照设计桩位图及测量控制网点准确施放工程桩桩位。桩位以小竹签标识，小竹签顶宜与地面大致平齐，防止机械行驶及其他因素导致桩位移动。用不同颜色的油漆刷小木桩以区分不同的桩(桩径、桩长、桩顶标高等)，经自检无误后报测量监理工程师验收。
5、(4)桩的垂直度通过桩插位后用两台经纬仪监测，监测时两台经纬仪成约90o夹角对桩身垂直度进行检测。先校正桩架垂直，然后校正桩垂直并保持桩与桩架相平行。4、沉桩施工准备(1)桩机组装好后就位，并进行调试，使其达到最好的工作状态。(2)碰到下列情况应暂停打桩，并及时与有关部门研究处理；打桩过程中桩的贯入度发生突变，桩身、桩顶破裂，桩位水平移动过大，未打至设计标高。(3)施工放线后，要进行复测，得到监理认可后方可施工。(4)第一根桩对位准确后，要用两台经纬仪双向调整桩的垂直度，调直后方可施打，桩的垂直度偏差按小于0l%桩长控制。(5)根据不同的桩长，挑选与之相匹配的桩锤，垫好桩垫，桩垫采用纸垫，厚度
6、100mm,施打过程中经常检查,一经发现打结实须及时更换。(6)桩帽或送桩器与桩头周围应有5IOmm的空隙，锤与桩帽和桩帽与桩之间应设弹性衬垫，桩帽要设置透气孔，桩锤、桩帽、送桩器与桩身应保持在同一轴线上。5、管桩下桩、接桩及送桩施工管桩施工主要有下桩、接桩及送桩三道关键工序。(1)下桩根据沉桩流程安排要求，由吊车将管桩驳至桩位附近，桩机就位后起锤,吊车给管桩套上桩帽,将管桩吊起喂进笼口调节桩架位置,使桩尖对准样桩，由两台经纬仪十字交会校核桩位并控制其垂直度,待桩身稳定后,放下桩锤,压桩下沉,直至稳定并满足垂直度要求后,开油门锤击。开始锤击时锤的能量应控制在1-2档范围或空锤试击、重锤轻击。第
7、一节桩的沉桩质量非常关键，其沉桩时的垂直度精度将会对整桩的垂直精度及桩顶完好等有直接的影响。因此下桩过程中，正、侧面的经纬仪要认真观察，及时调节桩架使桩锤、桩帽、桩身处在同一垂直线，并使桩架龙口与桩身保持平行，以免产生偏心锤击。必要时可将打下的桩拔出重新下桩。(2)电焊接桩当下节桩沉至离地面约0.8-1.0m时,可停止锤击，将待接的上节桩吊起与下节桩对位后进行焊接，接桩时可在下节桩顶上临时点焊二块挡板以利于待接桩就位,对接精度要求控制在上下节桩轴线错位不大于2mm以内,节点弯曲矢高不大于1%。桩长且不大于2mm,下节桩若倾斜，上节桩仍应对准其轴线，不得调整桩身垂直度，保证上下节桩之间间隙密实。
8、本工程PHC管桩工程电焊接桩工艺拟采用粉芯焊丝二氧化碳气体保护半自动焊。焊接应采用多层焊，每层焊缝接头应错开，焊渣要及时清除，焊接前对桩顶端板除污、除水、除油、除锈，坡口处呈金属光泽后方可施焊。焊缝质量要求：焊缝必须饱满，表面没有明显的咬边、焊瘤、焊渣、凹痕、夹渣，焊接完毕自然冷却后，可继续锤击沉桩。焊接时质量员要旁站，锤击沉桩开始时应以锤的最低能量档位施击，甚至空锤敲击几下，待桩身有明显贯入度后，方可加大能量继续锤击沉桩，直至桩顶至离地面约0.6-0.8m左右时停锤。(3)送桩当上节桩沉至离地面0.6-0.8m时停锤套上送桩杆调节桩架,使送桩杆帽与桩顶接触平实，送桩杆与桩轴线成一直线后开锤送
9、桩,直至达到桩顶设计标高。施工前应在送桩杆上刻长度标志，便于桩顶标高控制。沉桩及送桩过程中，测量工应始终通过仪器观测桩的入土情况，并记录锤击数，计算每米贯入度及停锤前最后三阵(30击)的平均贯入度。桩顶标高由S3水准仪测量控制。桩顶标高二水准点高程+仪器高度(读尺)-桩垫木厚-送桩杆读尺数。(4)送桩至设计标高后，停锤移桩机，由吊车拔送桩杆，并及时回填送桩孔。(5)桩坑的回填是保证现场场地平整和施工安全的一个很重要的步骤，必须引起足够的重视。拟采用蛇皮袋装土成袋装土，在送桩杆拔起后及时丢进管桩的顶口处(桩端的法兰盘)以堵住管桩口，然后将桩坑周围土拔平。如此循环，直至工程桩全部结束。6、停锤控制
10、标准以桩顶设计标高控制为主，桩顶标高允许偏差为-5Omm100mm;桩的贯入度为辅助控制，实行双控并应在下列条件下测量：(1)桩帽和弹性垫层正常；(2)桩锤的落距符合规定；(3)锤击没有偏心；(4)桩顶没有破坏。三、PHC管桩沉桩注意事项1.沉桩注意事项(1)替打或送桩与桩周应有5IOmm间隙。(2)下桩时的桩位偏差IOmm严格控制第一节桩的垂直度,不得超过0.1%桩长，如有偏差，必要时应重新下桩。稳桩与锤击应特别注意防止溜桩，否则对桩架以及桩本身都会造成损坏(在溜桩过程中，桩身承受拉应力I(3)上、下节桩的轴线应在同一直线。桩插入时，应用两台经纬仪从正、侧面两个方向控制桩的垂直度，桩的垂直度
11、偏差不得超过0.1%桩长。(4)打PHC管桩时，桩垫材料选用木质或马粪纸,桩帽和送桩杆里的桩垫厚度不得小于IOCm,并应做到一桩一垫。(5)桩锤、替打和桩应保持在同一直线上，不得偏心锤击，偏心锤击会引起桩顶点受力而不是面受力，易造成桩顶破碎或桩身破坏。要求端板平整，端板与桩身垂直；下节桩倾斜度控制在规范要求指标内，中节桩和上节桩也要保持垂直，中心线保持一致；桩架与桩保持平行；桩帽内的桩垫木要平整。(6)当出现贯入度反常、桩身突然下沉、倾斜、移位或打不下去，并且有严重回弹；桩身裂缝、桩顶破碎应立即停锤，查明原因，会同设计、监理及建设单位共同研究解决，采取必要的处理后方可继续锤击。(7)桩体质量是
12、保证沉桩质量的重要因素，管壁过厚极易造成桩顶破碎，主要因为桩帽蕊与内壁的空隙一般在2cm左右，如果管壁过厚，锤击过程中桩帽蕊会挤压管壁，造成管壁破碎。因此必须对每节桩检查,如果过厚而质量不合格,则把桩顶部分的多余部分凿除。端板露筋会造成桩身破坏，如果沉桩时有端板露筋，锤击力就会大部分作用于露筋上，露筋受压变形破坏，使整个桩身的抗压强度大大降低。因此，在检查验收管节时，需对端板是否有露筋进行检查，如果存在，用角向砂轮机磨平。(8)沉桩过程中技术人员应在现场观察并处理所发生的问题。(9)沉桩过程应有完整记录。2、管桩的电焊接桩注意事项(1)接桩时上节桩与下节桩应对直，轴向错位不得大于2mm,坡口根
13、部间隙不得大于4mm,下节桩已成倾斜状态时，上节桩仍应对准下节桩的轴线。(2)上下端板除污、除锈，坡口处呈现金属光泽方可进行焊接。(3)选用焊丝直径应满足焊透坡口根部的要求。(4)焊接时，电流强度应与使用的焊机和焊丝相匹配，应分层、对称、均匀、连续施焊。焊接道数不得小于2道，每道焊接接头应超过引弧，注意焊接始端和终端的焊口处。表面加强焊缝高度宜为2mm,力求平滑。焊接后应进行外观检查，焊缝不得有凹痕、咬边、焊瘤、夹渣、裂缝等表面缺陷，发现缺陷后应返修。(5)大风和雨天应有可靠的防护措施。(6)焊接结束后，应让其自然冷却15分钟后，方可进行继续锤击。四.质量保证技术措施沉桩施工是质量控制的关键之
14、一,要求采取有效措施保证JlI页利打到设计标高，并保证桩顶完好，减少甚至避免断桩现象，拟采取以下措施：1.基本质量保证技术措施施工过程中插桩定位、桩位偏差、送桩标高、桩的垂直是施工质量关键环节，需要精心施工、严格把关、加强控制。(1)定位放线的控制方法根据现场的测量控制网(基准点)，用J2经纬仪及钢卷尺准确地投放桩位的位置，投放的样桩桩位偏差控制在2cm之内,以确保施工后的桩体平面位移不超规范。投放的样桩桩位需画成测量成果图。桩位投放完毕，必须请监理单位(或总包单位)进行桩位的复测检查，经检查合格并签证后方可施打。(2)送桩标高的控制方法根据设计标高和0.00,计算桩的入土深度，在送桩杆上用红
15、油漆画上标线进行标识，通过水准仪的观测来控制桩顶的标高。(3)桩位偏差的控制方法认真准确对准样桩进行插桩,并通过两台交叉的经纬仪校正桩身垂直度在允许偏差之内。另外安排合理的打桩流程，防止打桩的过程中对已打完的桩产生挤土效应。(4)桩身垂直度的控制方法用两台经纬仪交叉成90度，架在能看清桩的全长的地方，用经纬仪观测桩架与桩身的垂直度。先看桩尖，再看桩顶，仪器里的十字丝与桩顶之间的偏差应小于1.5cm,以保证桩架与桩身垂直度控制在5%(桩全长)以内，并指挥桩机进行反复多次调整。尤其是第一节桩要严格保证其垂直度，确保其垂直导向作用，桩入土三米后严禁用桩机调整其垂直度。(5)减少桩位偏差的控制a)严格执行既定的打桩顺序及打桩路线。b)轴线控制点尽可能远离沉桩桩位，并做到使用前复测。并用混凝土加固防止破坏，C)桩基轴线：施工中对桩基轴线应做好系统检查，当周围1520M范围内有沉桩施工时,须先检查后施工；d)桩位检测：每根桩施工前必须检查桩位偏差，如有偏差需校正后再沉桩，区域性桩位受沉桩挤压影响产生偏差必须重新复查定位。(6)防止混凝土管桩桩头破碎的技术措施a)混凝土管桩的制作必须符合规范要求，特别是混凝土的配合比要准确，振捣要密实。b)桩的混凝土强度达到100%后方可施工。进入施工现场后应严格按检验标准验收，对于外型不符合要求，特别是桩顶面不平，桩顶面与桩轴线不垂直的桩应于退场。c)采
