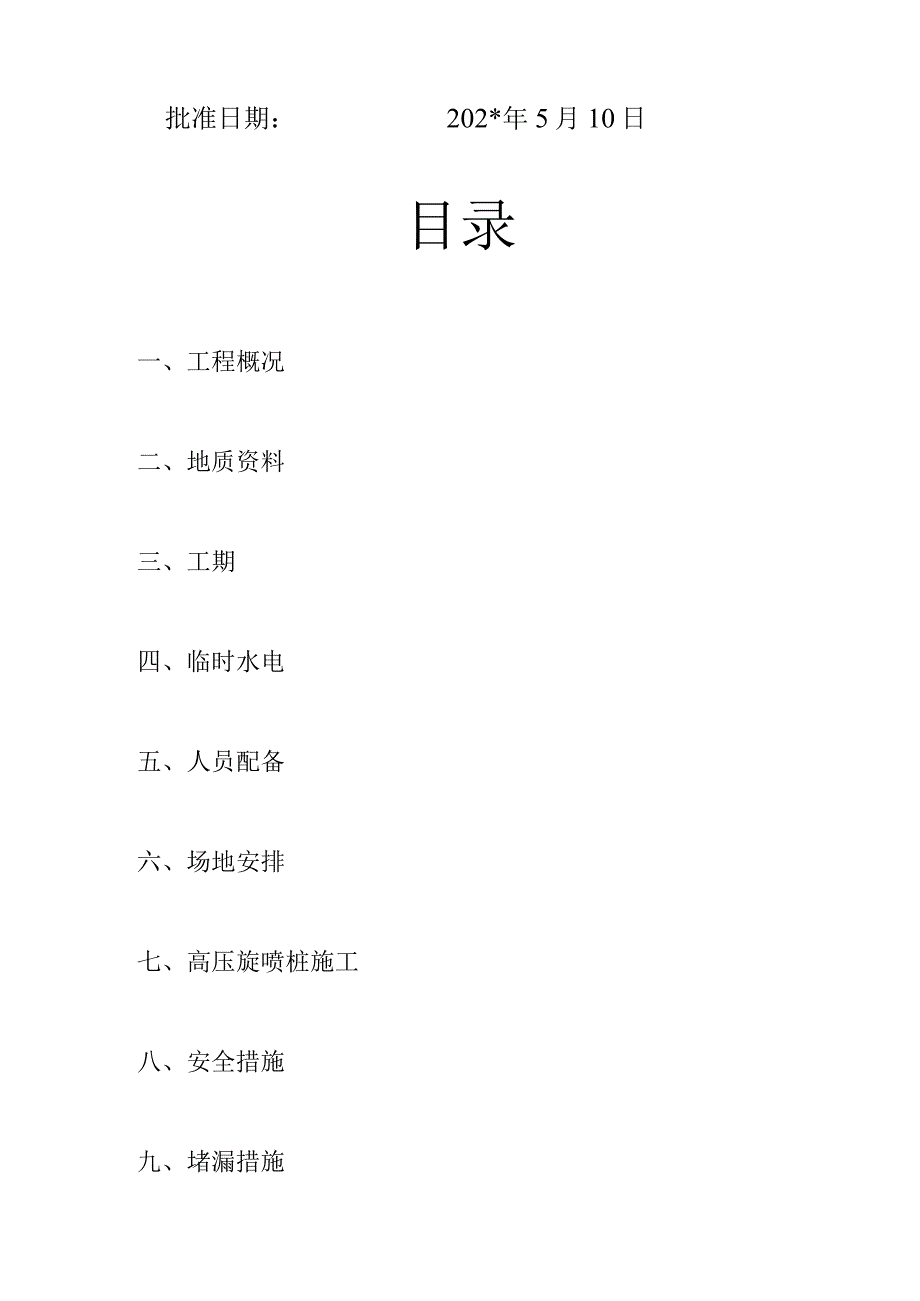

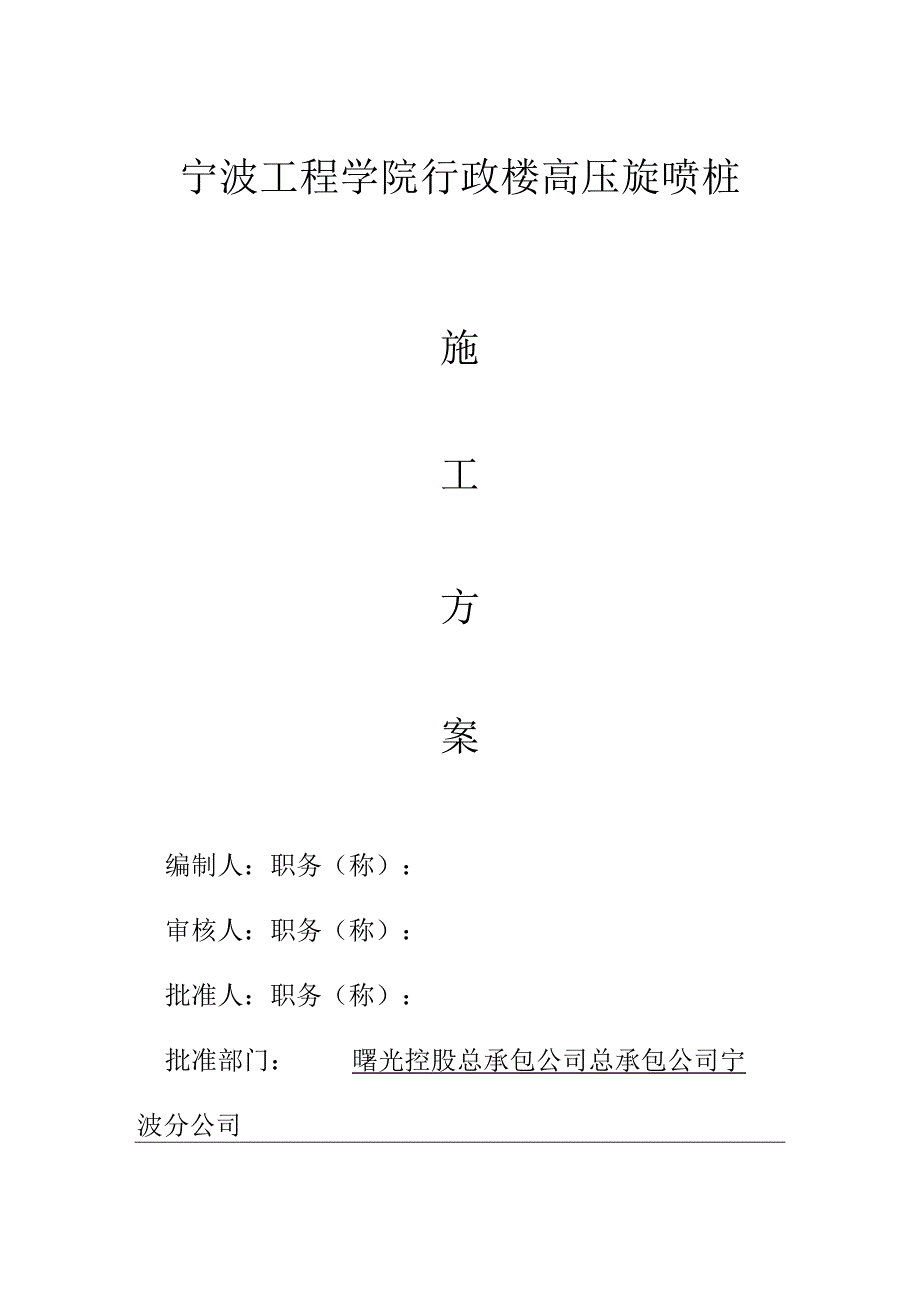

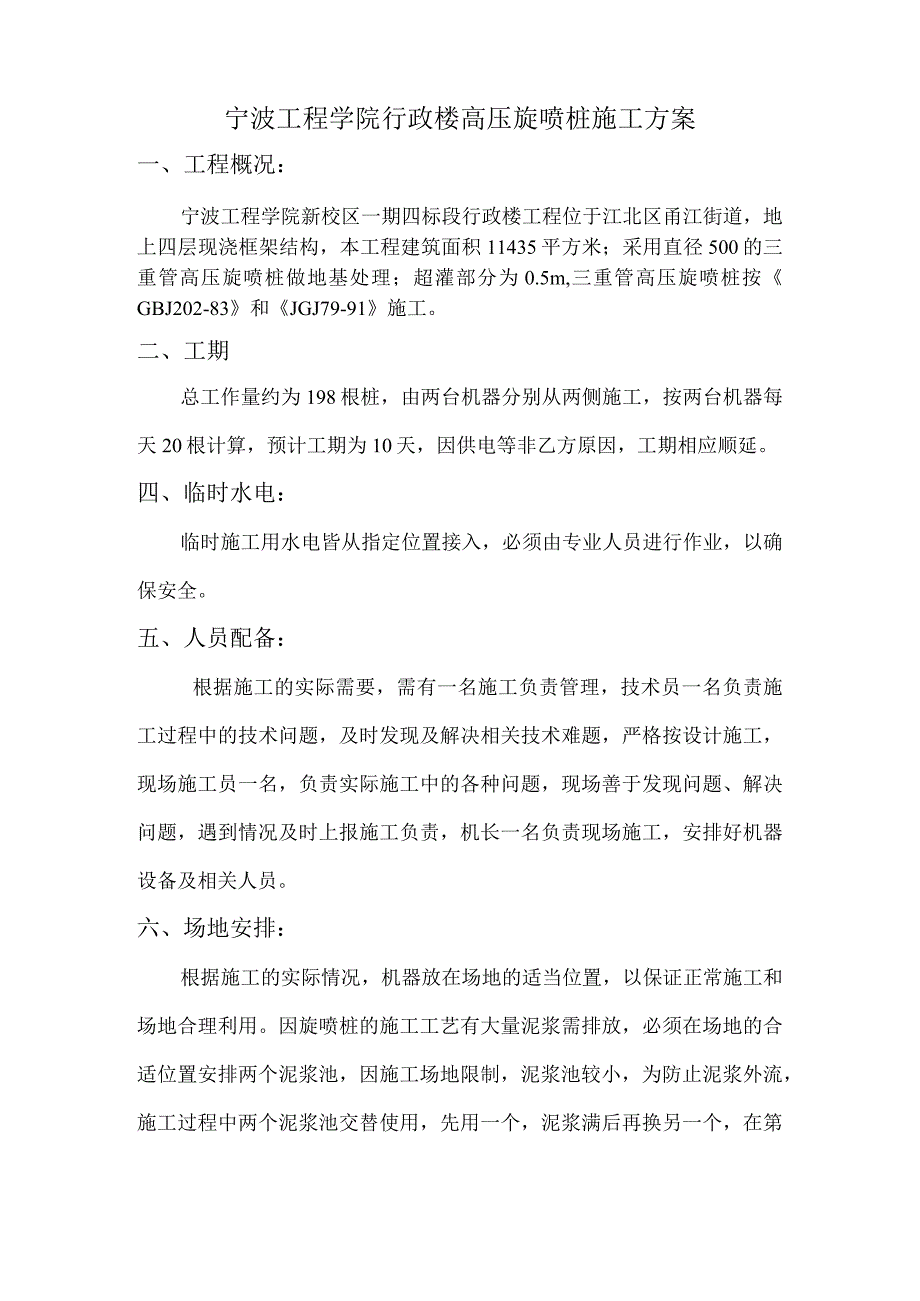

1、宁波工程学院行政楼高压旋喷桩施工方案编制人:职务(称):审核人:职务(称):批准人:职务(称):批准部门:曙光控股总承包公司总承包公司宁波分公司批准日期:202*年5月10日目录一、工程概况二、地质资料三、工期四、临时水电五、人员配备六、场地安排七、高压旋喷桩施工八、安全措施九、堵漏措施宁波工程学院行政楼高压旋喷桩施工方案一、工程概况:宁波工程学院新校区一期四标段行政楼工程位于江北区甬江街道,地上四层现浇框架结构,本工程建筑面积11435平方米;采用直径500的三重管高压旋喷桩做地基处理;超灌部分为0.5m,三重管高压旋喷桩按GBJ202-83和JGJ79-91施工。二、工期总工作量约为198
2、根桩,由两台机器分别从两侧施工,按两台机器每天20根计算,预计工期为10天,因供电等非乙方原因,工期相应顺延。四、临时水电:临时施工用水电皆从指定位置接入,必须由专业人员进行作业,以确保安全。五、人员配备:根据施工的实际需要,需有一名施工负责管理,技术员一名负责施工过程中的技术问题,及时发现及解决相关技术难题,严格按设计施工,现场施工员一名,负责实际施工中的各种问题,现场善于发现问题、解决问题,遇到情况及时上报施工负责,机长一名负责现场施工,安排好机器设备及相关人员。六、场地安排:根据施工的实际情况,机器放在场地的适当位置,以保证正常施工和场地合理利用。因旋喷桩的施工工艺有大量泥浆需排放,必须
3、在场地的合适位置安排两个泥浆池,因施工场地限制,泥浆池较小,为防止泥浆外流,施工过程中两个泥浆池交替使用,先用一个,泥浆满后再换另一个,在第二个泥浆池未满以前把第一泥浆池的泥浆及时外运,保持场地干净。七、高压旋喷桩施工:三重管高压旋喷桩的成桩机理,使用二重管分别输送大于20Mpa高压浆液,0.7MPa空气二种介质,高压浆液和空气同轴喷射,空气射流的速度接近音速,保持高压浆液和空气两种物质一种致密的喷射,切割破坏土壤,使土体出现空隙,当钻杆在旋转提升过程中,后部形成空隙,在喷射压力作用下,迫使土粒向着与喷嘴移动方向相反的方向(即阻力小的方向)移动,与浆液搅拌混合成新的结构。施工机具主要采用某某某
4、某探矿机械厂XP30旋喷钻机和高压注浆泵。7.1、 施工设备和机具7.1.1 施工设备XP-30型二重管高压旋喷桩机27.IKW2台3D2A型高压泵75KW2台V-618-1型空气压缩机37KW2台SGB6-10型灌浆泵18.5KW2台立式灰拌搅机3KW2台贮浆搅拌筒3KW2台7.1.2施工主要机具二重管钻头二重管钻杆40米高压胶管100米7.2、 测量放样根据设计图纸要求,放出旋喷桩位中线,桩间距600mm,并插入钢筋作为桩中心标记,并注明桩号,通知监理验收合格后方可施工。7.3、 钻孔插管采用XP-30型钻机引孔和插管,插管时水压为20MPa、空气压力为0.7Mpa,注浆泵同时注入清水防止
5、堵塞钻头,该过程的主要作用是把钻具放到指定深度。7.4、 喷射作业当喷管插到指定深度,钻机主轴转速为n=15rmin,高压浆液为大于20MPa,气压为0.7Mpa,提升速度为15-18CmZmin,水灰比为0.9,水泥掺入量为90kgm,由下而上进行喷射作业,钻头上部高压水切割破坏土壤,空气搅拌浆液和部分土壤沉渣,下部浆液进行置换,针对地层情况和前面机器的施工情况,下部水压力应相对较大建议用25Mpa以上,以使浆液充分搅拌,杂填土一层插管过程中高压浆压力调大,使高压水充分切割土壤,以保证孔径和成桩质量。如施工过程中压力突然压力下降,可能出现钻头或钻杆脱落,应拉起钻具进行检查,并重新插入相同深度
6、,进行施工;如果浆液忽然上升,说明出现瘫孔,需重新成孔;浆面降低或冒浆量较小说明漏浆,应查明情况后再施工。根据地层情况,每天施工结束后,如未达到标高,根据水泥浆深度确定回浆的水泥浆数量。出现异常情况,采取对策并及时通知监理。高压旋喷桩采用连续施工,使桩身切割面得到保证,碎土体保证连续。7.5、 质量控制措施:7.5.1 孔深:根据钻机机高和深度确定钻杆长度。7.5.2 垂直度:机器放好后,用水平尺测好机器的垂直度,然后开始旋喷作业。7.5.3 桩身的连续性:拆钻杆时加快速度,重新喷浆时把钻杆放低IOcm,以保证桩身的连续性;为保证桩与桩之间的搭接,施工过程中,必须严格按照设计提供的参数施工,发
7、现问题及时解决。7.5.4 桩身质量:根据设计确定的施工参数施工,即:空气压力0.7Mpa,高压浆压力20Mpa以上,提升速度约为15cmmin,旋转速度10-15rmin,浆流量大于901/min确保桩身质量。7.5.5 针对地层处理措施:因上部杂填土较厚,施工插管过程中应放慢速度,使高压水充分切割土壤,去除杂质,以保证孔径和桩身质量,下部粉砂粉土较易成桩,需严格按设计施工,施工过程中根据具体情况及时做出相关处理措施。7.5.6 施工工艺流程表泥浆排放处理钻机插管 并切割土体清洗、移八、安全措施:为保证安全施工,对员工进行安全教育,进入施工现场必须戴安全帽,严禁赤膊、穿拖鞋上班,遵守各种安全操作规程,确保安全施工文明施工。九、堵漏措施:根据施工的实际情况,如旋喷桩成桩质量不好,使防漏效果降低,必然会出现渗漏现象。故在开挖过程中必须采取补漏措施。具体措施有两种:1、在小量渗漏水的情况下用快速水泥海带团堵塞。2、在渗漏严重处采用双液注浆法,用二根管子分别注入水玻璃和水泥。以上措施基本能达到补漏效果。00七年五月十日项目经理:朱岳聪
