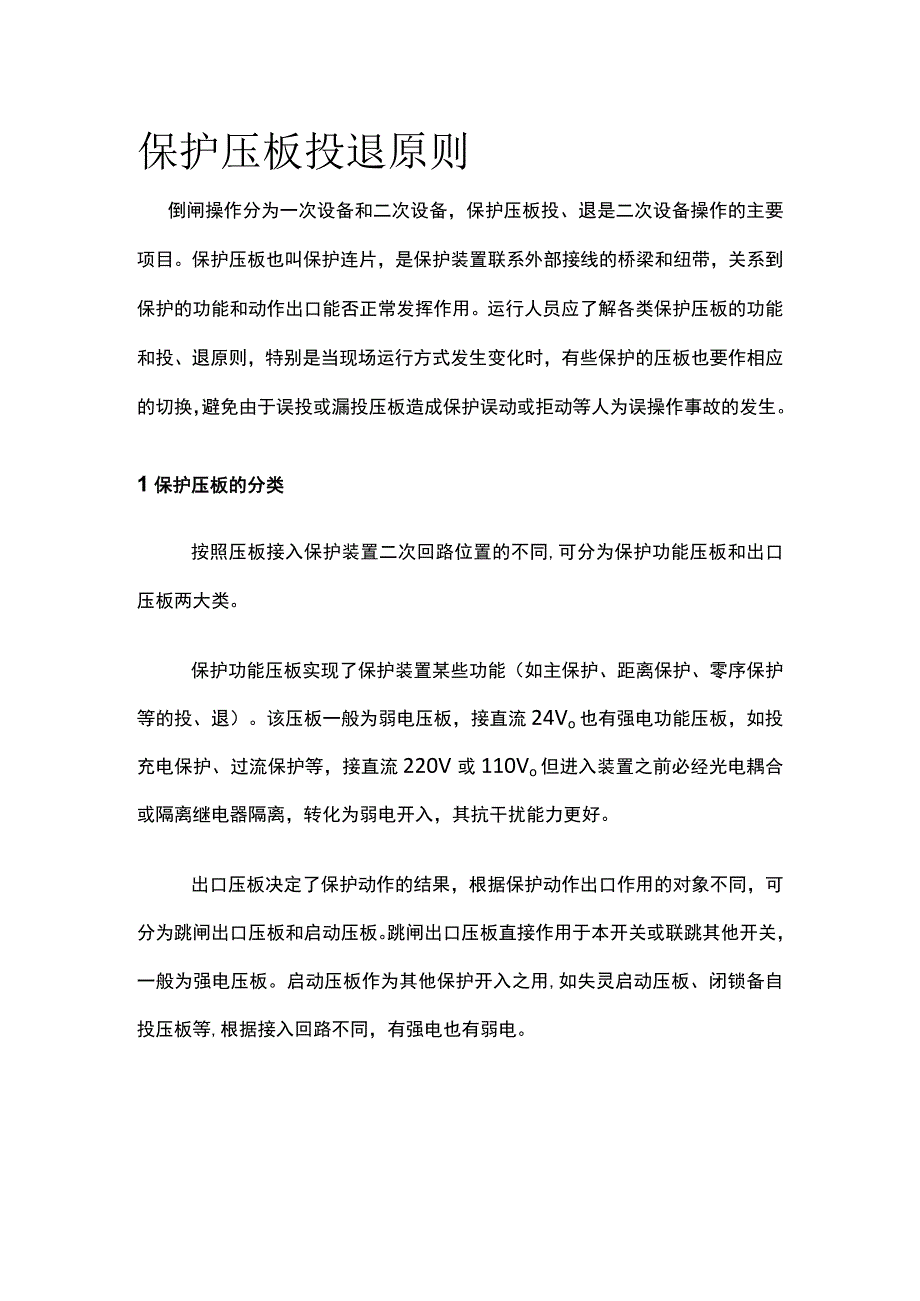

1、保护压板投退原则倒闸操作分为一次设备和二次设备,保护压板投、退是二次设备操作的主要项目。保护压板也叫保护连片,是保护装置联系外部接线的桥梁和纽带,关系到保护的功能和动作出口能否正常发挥作用。运行人员应了解各类保护压板的功能和投、退原则,特别是当现场运行方式发生变化时,有些保护的压板也要作相应的切换,避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。1保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退)。该压板一般为弱电压板,接直流24Vo也有强电功能压板,如投充电保护

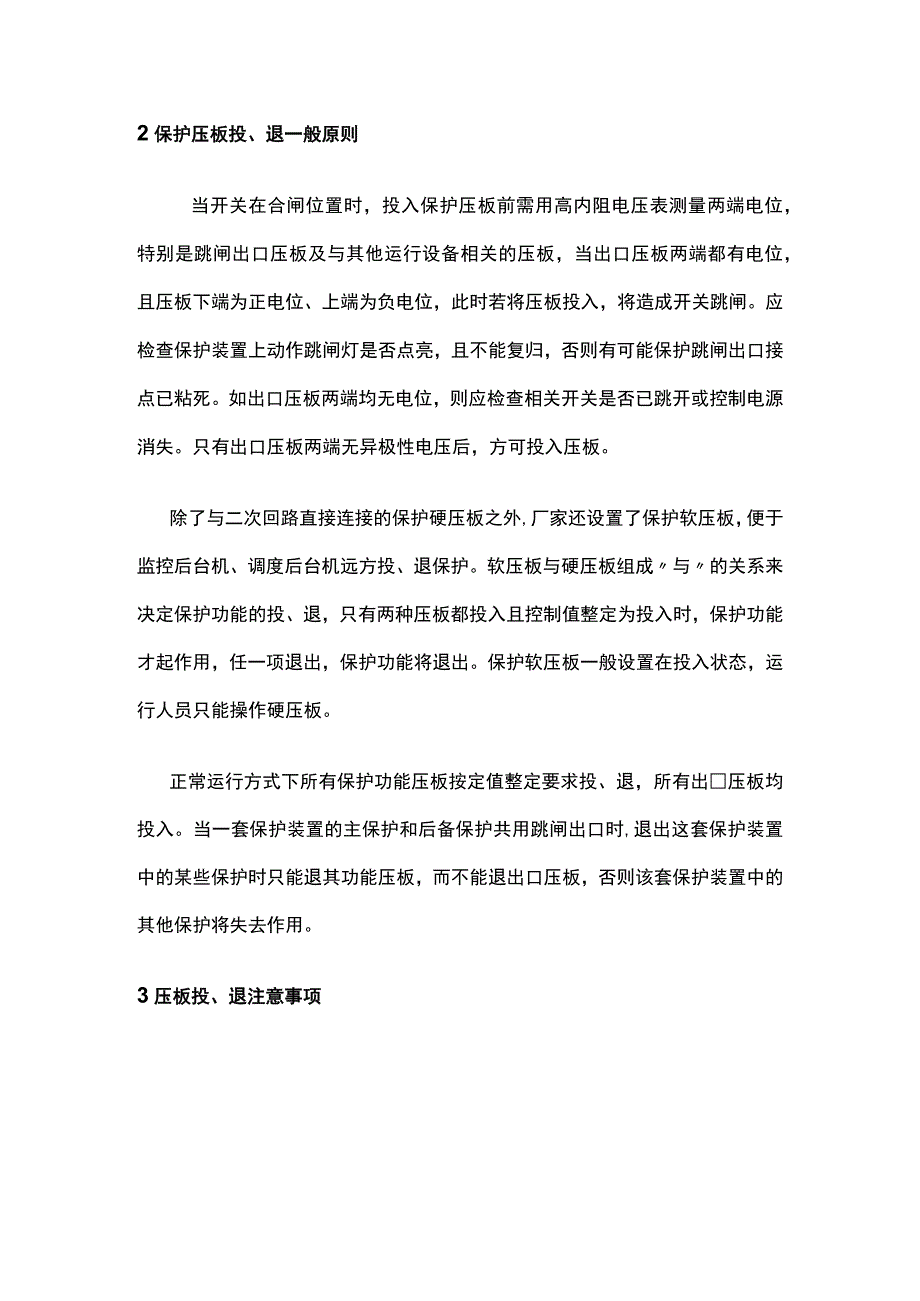

2、、过流保护等,接直流220V或110Vo但进入装置之前必经光电耦合或隔离继电器隔离,转化为弱电开入,其抗干扰能力更好。出口压板决定了保护动作的结果,根据保护动作出口作用的对象不同,可分为跳闸出口压板和启动压板。跳闸出口压板直接作用于本开关或联跳其他开关,一般为强电压板。启动压板作为其他保护开入之用,如失灵启动压板、闭锁备自投压板等,根据接入回路不同,有强电也有弱电。2保护压板投、退一般原则当开关在合闸位置时,投入保护压板前需用高内阻电压表测量两端电位,特别是跳闸出口压板及与其他运行设备相关的压板,当出口压板两端都有电位,且压板下端为正电位、上端为负电位,此时若将压板投入,将造成开关跳闸。应检查

3、保护装置上动作跳闸灯是否点亮,且不能复归,否则有可能保护跳闸出口接点已粘死。如出口压板两端均无电位,则应检查相关开关是否已跳开或控制电源消失。只有出口压板两端无异极性电压后,方可投入压板。除了与二次回路直接连接的保护硬压板之外,厂家还设置了保护软压板,便于监控后台机、调度后台机远方投、退保护。软压板与硬压板组成与的关系来决定保护功能的投、退,只有两种压板都投入且控制值整定为投入时,保护功能才起作用,任一项退出,保护功能将退出。保护软压板一般设置在投入状态,运行人员只能操作硬压板。正常运行方式下所有保护功能压板按定值整定要求投、退,所有出压板均投入。当一套保护装置的主保护和后备保护共用跳闸出口时

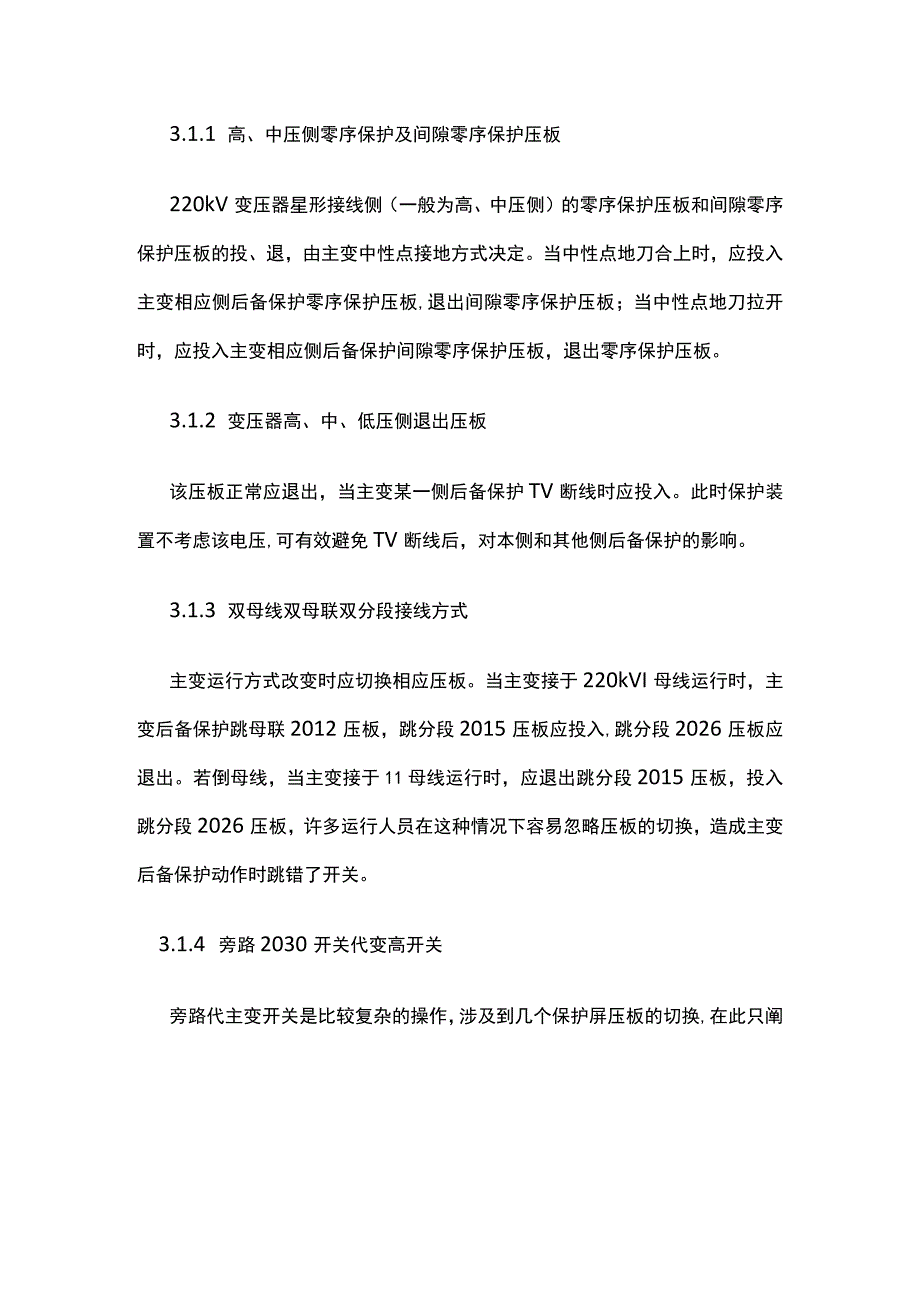

4、,退出这套保护装置中的某些保护时只能退其功能压板,而不能退出口压板,否则该套保护装置中的其他保护将失去作用。3压板投、退注意事项3.1.1 高、中压侧零序保护及间隙零序保护压板220kV变压器星形接线侧(一般为高、中压侧)的零序保护压板和间隙零序保护压板的投、退,由主变中性点接地方式决定。当中性点地刀合上时,应投入主变相应侧后备保护零序保护压板,退出间隙零序保护压板;当中性点地刀拉开时,应投入主变相应侧后备保护间隙零序保护压板,退出零序保护压板。3.1.2 变压器高、中、低压侧退出压板该压板正常应退出,当主变某一侧后备保护TV断线时应投入。此时保护装置不考虑该电压,可有效避免TV断线后,对本侧

5、和其他侧后备保护的影响。3.1.3 双母线双母联双分段接线方式主变运行方式改变时应切换相应压板。当主变接于220kVI母线运行时,主变后备保护跳母联2012压板,跳分段2015压板应投入,跳分段2026压板应退出。若倒母线,当主变接于11母线运行时,应退出跳分段2015压板,投入跳分段2026压板,许多运行人员在这种情况下容易忽略压板的切换,造成主变后备保护动作时跳错了开关。3.1.4 旁路2030开关代变高开关旁路代主变开关是比较复杂的操作,涉及到几个保护屏压板的切换,在此只阐述旁路2030开关代变高开关。a.220kV旁路保护装置中的某些线路保护功能不用,并且由于主变保护没有重合闸和单相启

6、动失灵保护,所以应退出旁路保护屏中的纵联保护、零序保护、重合闸和A、B、C相启动失灵压板,投入三相启动失灵压板及跳闸出口压板。b.主变保护屏投入跳旁路2030开关压板,退出跳变高开关压板,变高开关启动失灵压板。c.当主变的2套差动保护1套采用大差、1套采用小差时,旁代路过程中,只需退出大差功能压板,代路完毕后,再投入该压板,不需切换电流回路。d.220kV母差、失灵保护屏投入跳旁路2030开关压板,退出跳变高开关压板。e.主变保护上的联跳压板很多,如主变后备保护跳母联、分段,当主变停用或备用时要退出联跳压板,防止主变定检或试验时误跳运行中的开关,造成大面积停电。220kV母线有母联、分段开关,

7、而500kVx110kVx35kV母线接线比较简单,所以各电压等级母差保护中220kV母差最复杂,在此只阐述220kV母差保护压板的功能和投、退原则,其他电压等级母差保护可以此为参考。3.2.1 充电保护压板充电保护压板正常应退出,当一段母线通过母联向另一段母线充电时,压板应投入,其保护功能只在充电瞬间起作用,充电完毕应退出。3.2.2 母联(分段)过流保护压板母联(分段)过流保护压板正常应退出,当一段母线通过母联向另一段母线充电时,该压板应投入,其保护功能在充电全过程中均起作用,作为充电保护的补充,充电完毕应退出。3.2.3 母联(分段)分列运行压板当母联(分段)开关退出运行时,压板应投入。

8、当母联(分段)并列运行时,应退出。3.2.4 母联互联压板母联互联压板正常应退出,断开母联开关操作电源之前投入。对于双母双分段接线方式,母线保护实际由2套双母差保护来完成。当任何一套母差保护退出运行时,要把该套分段I、分段II启动失灵压板退出。3.322OkV线路压板投、退3.3.1 零序I段压板根据江苏省调度中心整定要求,当220kV线路保护设有零序I段压板时,应退出该压板。3.3.2 投高频保护正常运行时,该压板应投入,当高频通道告警,如通道3dB告警,收发信装置异常时,应申请调度退出。3.3.3 投主保护压板(主要用于RCS2931保护)正常运行时,该压板投入,当通道告警,如光纤通道断线,衰耗大时,应申请调度退出。3.3.4 重合闸出口压板当运行方式要求投入线路重合闸时,该压板投入,否则应退出。
