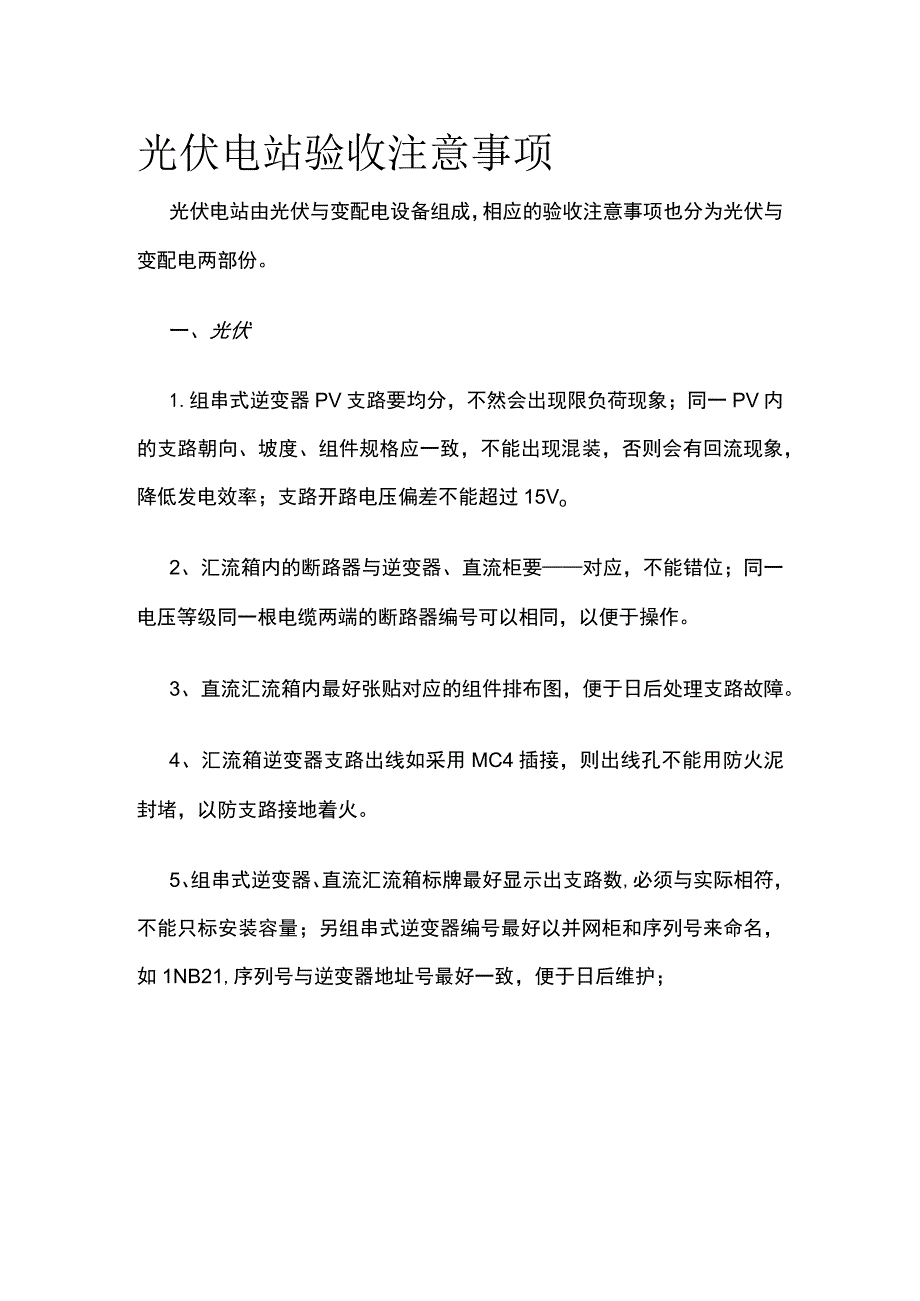

1、光伏电站验收注意事项光伏电站由光伏与变配电设备组成，相应的验收注意事项也分为光伏与变配电两部份。一、光伏1.组串式逆变器PV支路要均分，不然会出现限负荷现象；同一PV内的支路朝向、坡度、组件规格应一致，不能出现混装，否则会有回流现象，降低发电效率；支路开路电压偏差不能超过15Vo2、汇流箱内的断路器与逆变器、直流柜要对应，不能错位；同一电压等级同一根电缆两端的断路器编号可以相同，以便于操作。3、直流汇流箱内最好张贴对应的组件排布图，便于日后处理支路故障。4、汇流箱逆变器支路出线如采用MC4插接，则出线孔不能用防火泥封堵，以防支路接地着火。5、组串式逆变器、直流汇流箱标牌最好显示出支路数,必须与

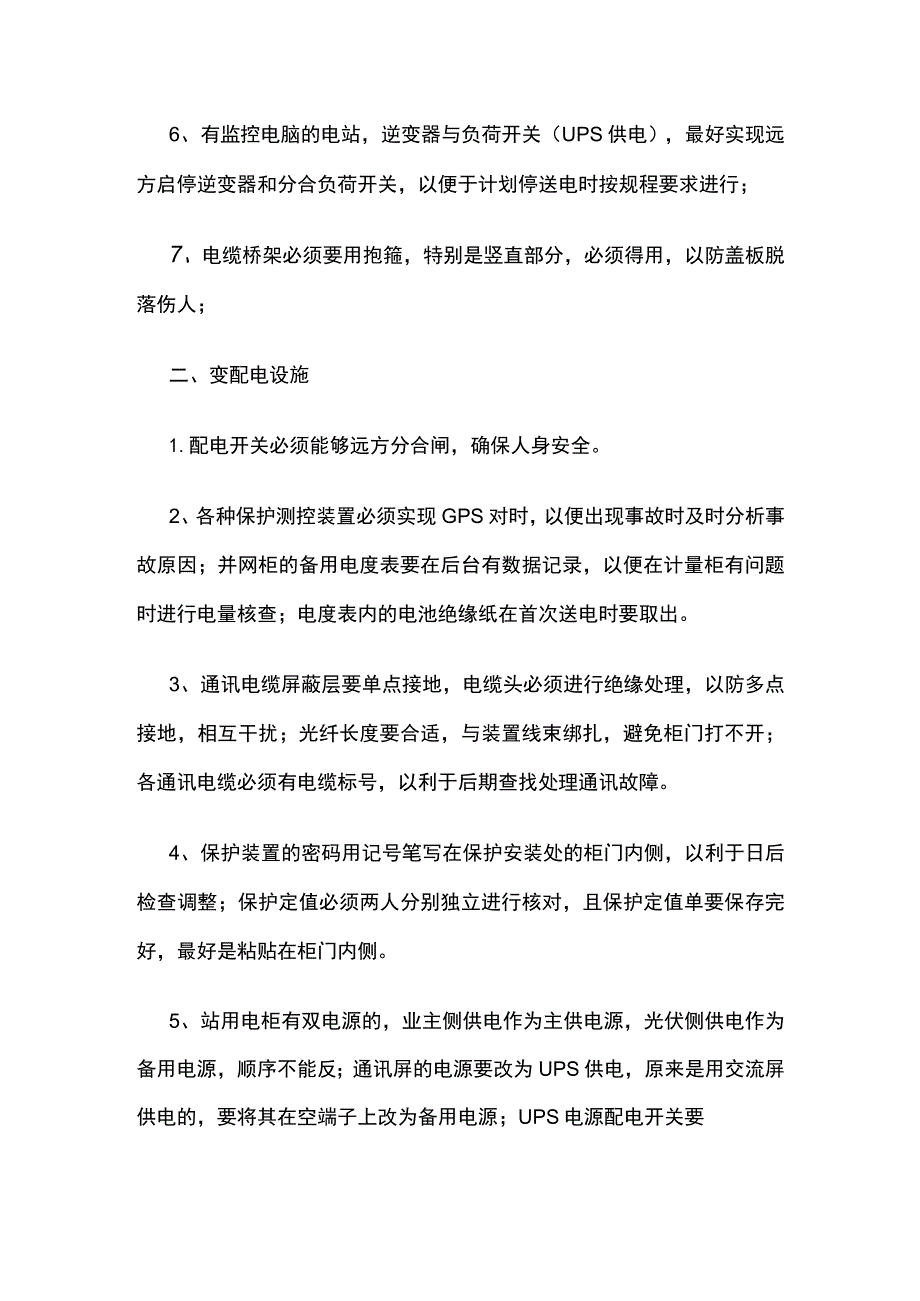

2、实际相符，不能只标安装容量；另组串式逆变器编号最好以并网柜和序列号来命名，如1NB21,序列号与逆变器地址号最好一致，便于日后维护；6、有监控电脑的电站，逆变器与负荷开关（UPS供电），最好实现远方启停逆变器和分合负荷开关，以便于计划停送电时按规程要求进行；7、电缆桥架必须要用抱箍，特别是竖直部分，必须得用，以防盖板脱落伤人；二、变配电设施1.配电开关必须能够远方分合闸，确保人身安全。2、各种保护测控装置必须实现GPS对时，以便出现事故时及时分析事故原因；并网柜的备用电度表要在后台有数据记录，以便在计量柜有问题时进行电量核查；电度表内的电池绝缘纸在首次送电时要取出。3、通讯电缆屏蔽层要单点接地
3、，电缆头必须进行绝缘处理，以防多点接地，相互干扰；光纤长度要合适，与装置线束绑扎，避免柜门打不开；各通讯电缆必须有电缆标号，以利于后期查找处理通讯故障。4、保护装置的密码用记号笔写在保护安装处的柜门内侧，以利于日后检查调整；保护定值必须两人分别独立进行核对，且保护定值单要保存完好，最好是粘贴在柜门内侧。5、站用电柜有双电源的，业主侧供电作为主供电源，光伏侧供电作为备用电源，顺序不能反；通讯屏的电源要改为UPS供电，原来是用交流屏供电的，要将其在空端子上改为备用电源；UPS电源配电开关要（可将标示牌取出在反面用记号笔标好）标出该开关用电设备名称；站用变压器输出必须经过柜子上侧的输出断路器再送往交

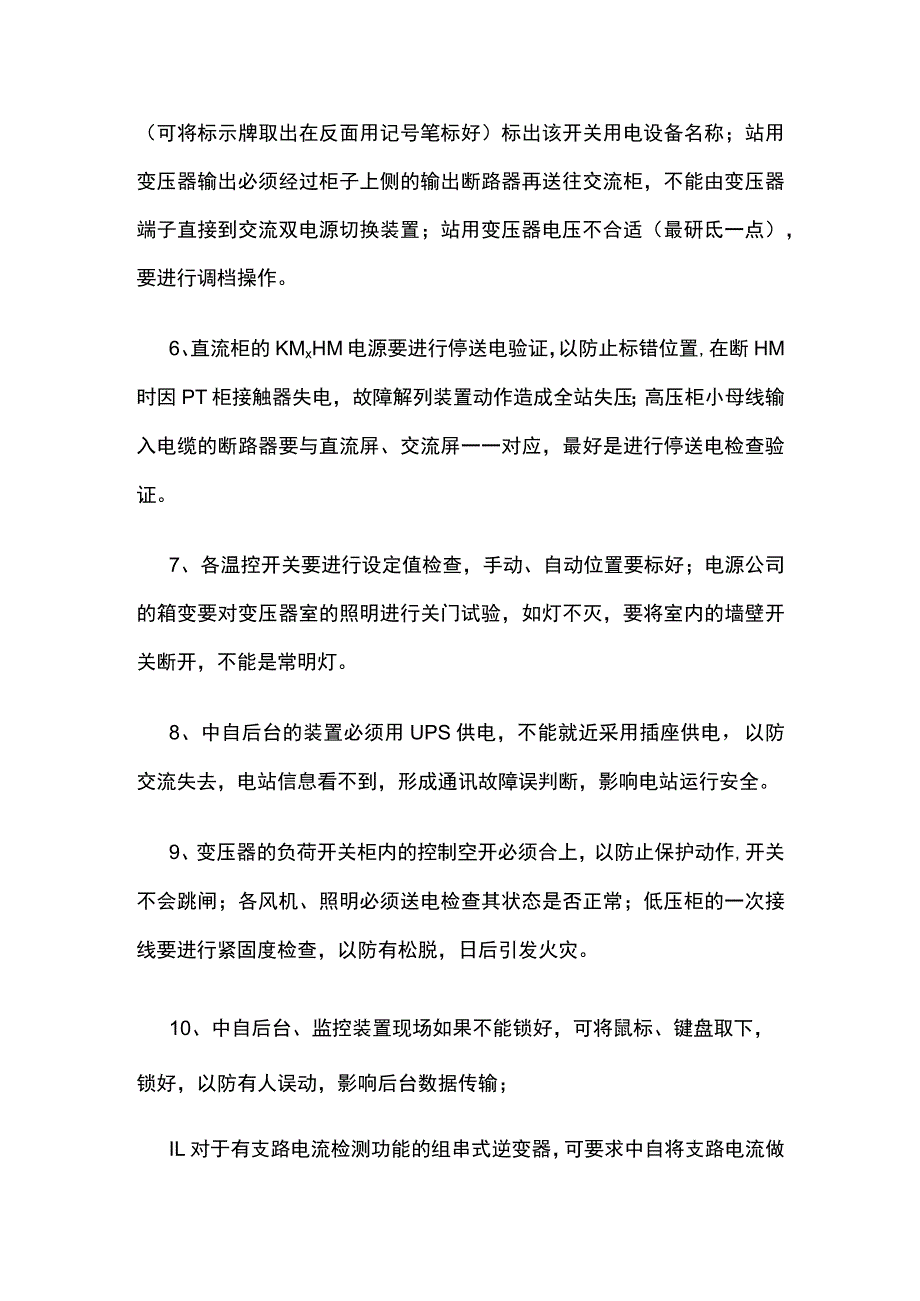

4、流柜，不能由变压器端子直接到交流双电源切换装置；站用变压器电压不合适（最研氐一点），要进行调档操作。6、直流柜的KMxHM电源要进行停送电验证，以防止标错位置,在断HM时因PT柜接触器失电，故障解列装置动作造成全站失压；高压柜小母线输入电缆的断路器要与直流屏、交流屏一一对应，最好是进行停送电检查验证。7、各温控开关要进行设定值检查，手动、自动位置要标好；电源公司的箱变要对变压器室的照明进行关门试验，如灯不灭，要将室内的墙壁开关断开，不能是常明灯。8、中自后台的装置必须用UPS供电，不能就近采用插座供电，以防交流失去，电站信息看不到，形成通讯故障误判断，影响电站运行安全。9、变压器的负荷开关柜内的控制空开必须合上，以防止保护动作,开关不会跳闸；各风机、照明必须送电检查其状态是否正常；低压柜的一次接线要进行紧固度检查，以防有松脱，日后引发火灾。10、中自后台、监控装置现场如果不能锁好，可将鼠标、键盘取下，锁好，以防有人误动，影响后台数据传输；IL对于有支路电流检测功能的组串式逆变器，可要求中自将支路电流做到中自后台汇流箱健康图标上，以方便运行检查设备运行情况，及时发现故障。
