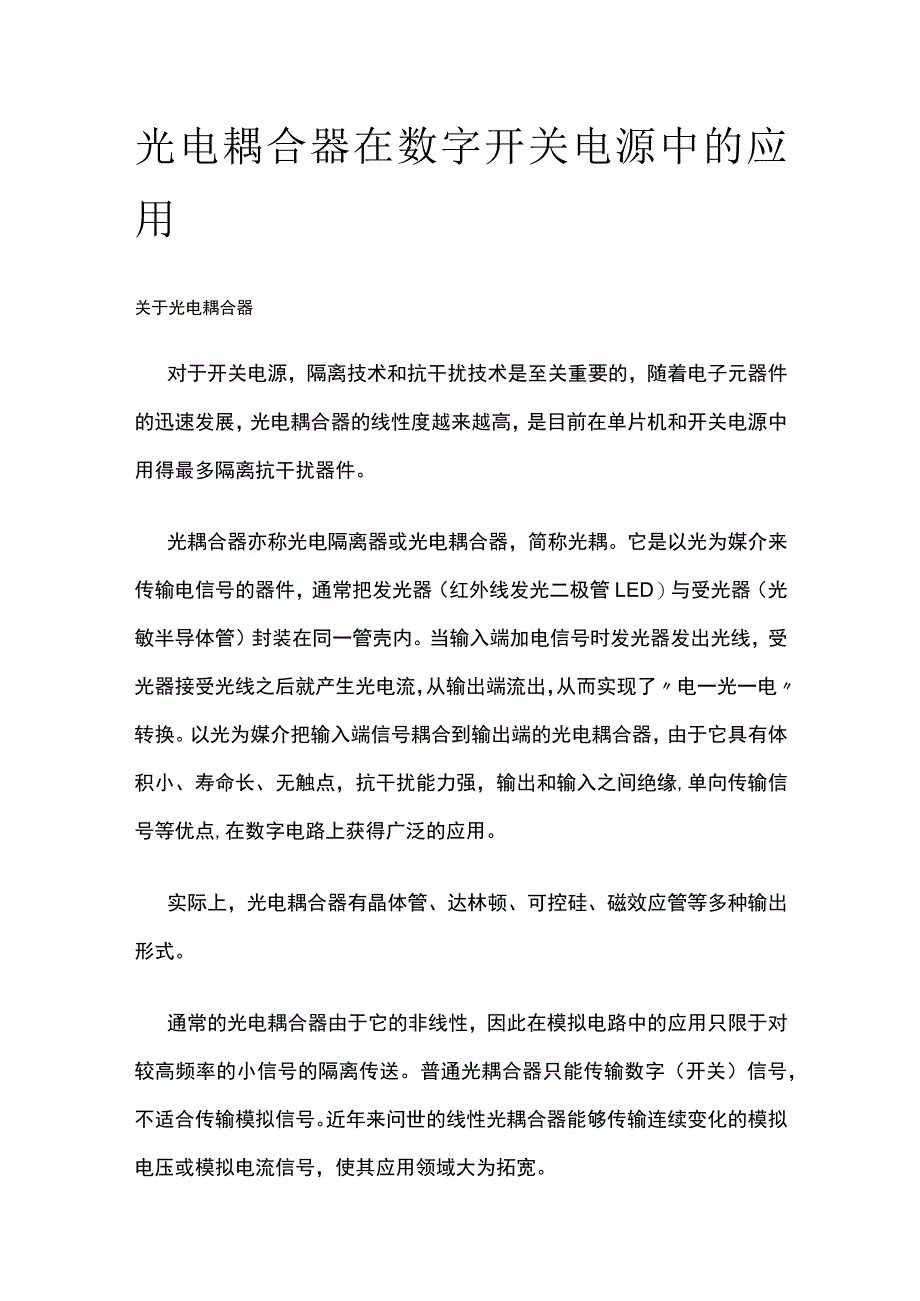

光电耦合器在数字开关电源中的应用.docx_第1页
第1页 / 共4页

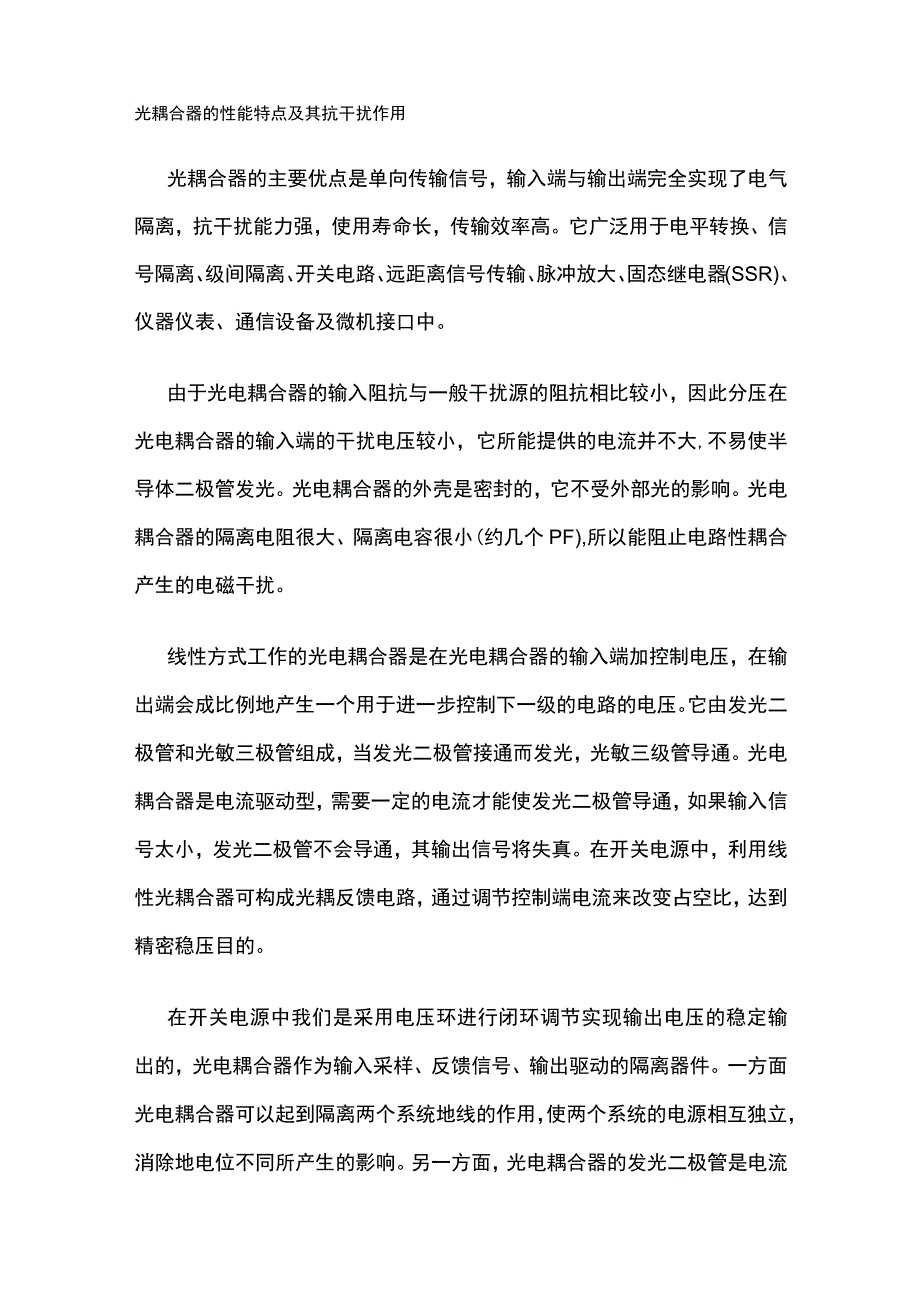

光电耦合器在数字开关电源中的应用.docx_第2页
第2页 / 共4页

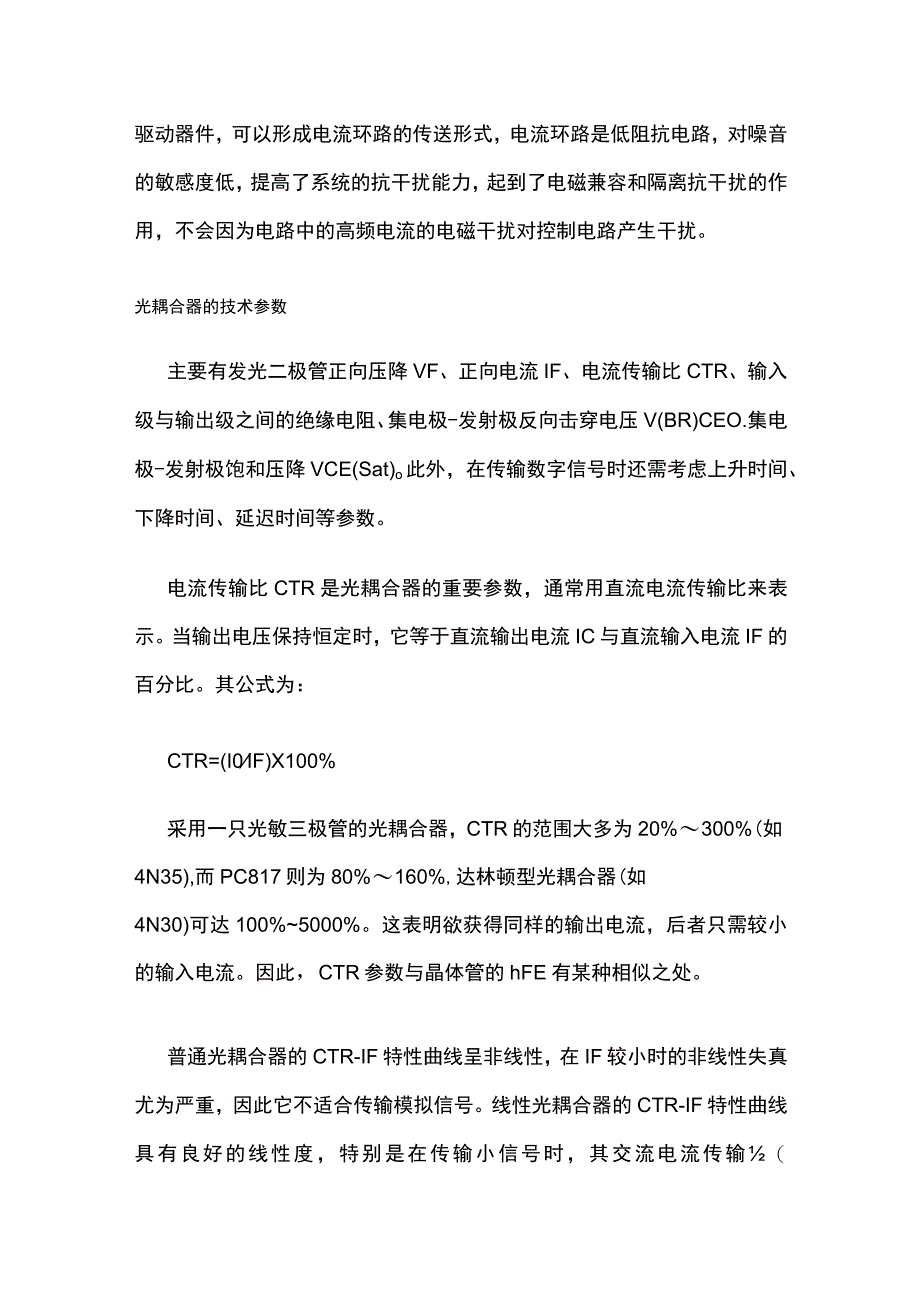

光电耦合器在数字开关电源中的应用.docx_第3页
第3页 / 共4页
光电耦合器在数字开关电源中的应用.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《光电耦合器在数字开关电源中的应用.docx》由会员分享,可在线阅读,更多相关《光电耦合器在数字开关电源中的应用.docx(4页珍藏版)》请在第壹文秘上搜索。

1、光电耦合器在数字开关电源中的应用关于光电耦合器对于开关电源,隔离技术和抗干扰技术是至关重要的,随着电子元器件的迅速发展,光电耦合器的线性度越来越高,是目前在单片机和开关电源中用得最多隔离抗干扰器件。光耦合器亦称光电隔离器或光电耦合器,简称光耦。它是以光为媒介来传输电信号的器件,通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管)封装在同一管壳内。当输入端加电信号时发光器发出光线,受光器接受光线之后就产生光电流,从输出端流出,从而实现了电一光一电转换。以光为媒介把输入端信号耦合到输出端的光电耦合器,由于它具有体积小、寿命长、无触点,抗干扰能力强,输出和输入之间绝缘,单向传输信号等优点,

2、在数字电路上获得广泛的应用。实际上,光电耦合器有晶体管、达林顿、可控硅、磁效应管等多种输出形式。通常的光电耦合器由于它的非线性,因此在模拟电路中的应用只限于对较高频率的小信号的隔离传送。普通光耦合器只能传输数字(开关)信号,不适合传输模拟信号。近年来问世的线性光耦合器能够传输连续变化的模拟电压或模拟电流信号,使其应用领域大为拓宽。光耦合器的性能特点及其抗干扰作用光耦合器的主要优点是单向传输信号,输入端与输出端完全实现了电气隔离,抗干扰能力强,使用寿命长,传输效率高。它广泛用于电平转换、信号隔离、级间隔离、开关电路、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

3、由于光电耦合器的输入阻抗与一般干扰源的阻抗相比较小,因此分压在光电耦合器的输入端的干扰电压较小,它所能提供的电流并不大,不易使半导体二极管发光。光电耦合器的外壳是密封的,它不受外部光的影响。光电耦合器的隔离电阻很大、隔离电容很小(约几个PF),所以能阻止电路性耦合产生的电磁干扰。线性方式工作的光电耦合器是在光电耦合器的输入端加控制电压,在输出端会成比例地产生一个用于进一步控制下一级的电路的电压。它由发光二极管和光敏三极管组成,当发光二极管接通而发光,光敏三级管导通。光电耦合器是电流驱动型,需要一定的电流才能使发光二极管导通,如果输入信号太小,发光二极管不会导通,其输出信号将失真。在开关电源中,

4、利用线性光耦合器可构成光耦反馈电路,通过调节控制端电流来改变占空比,达到精密稳压目的。在开关电源中我们是采用电压环进行闭环调节实现输出电压的稳定输出的,光电耦合器作为输入采样、反馈信号、输出驱动的隔离器件。一方面光电耦合器可以起到隔离两个系统地线的作用,使两个系统的电源相互独立,消除地电位不同所产生的影响。另一方面,光电耦合器的发光二极管是电流驱动器件,可以形成电流环路的传送形式,电流环路是低阻抗电路,对噪音的敏感度低,提高了系统的抗干扰能力,起到了电磁兼容和隔离抗干扰的作用,不会因为电路中的高频电流的电磁干扰对控制电路产生干扰。光耦合器的技术参数主要有发光二极管正向压降VF、正向电流IF、电

5、流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO.集电极-发射极饱和压降VCE(Sat)o此外,在传输数字信号时还需考虑上升时间、下降时间、延迟时间等参数。电流传输比CTR是光耦合器的重要参数,通常用直流电流传输比来表示。当输出电压保持恒定时,它等于直流输出电流IC与直流输入电流IF的百分比。其公式为:CTR=(I0IF)X100%采用一只光敏三极管的光耦合器,CTR的范围大多为20%300%(如4N35),而PC817则为80%160%,达林顿型光耦合器(如4N30)可达100%5000%。这表明欲获得同样的输出电流,后者只需较小的输入电流。因此,CT

6、R参数与晶体管的hFE有某种相似之处。普通光耦合器的CTR-IF特性曲线呈非线性,在IF较小时的非线性失真尤为严重,因此它不适合传输模拟信号。线性光耦合器的CTR-IF特性曲线具有良好的线性度,特别是在传输小信号时,其交流电流传输(CTR=AICAIF)很接近于直流电流传输比CTR值。因此,它适合传输模拟电压或电流信号,能使输出与输入之间呈线性关系。这是其重要特性。线性光耦合器的产品及选取原则使用光电耦合器主要是为了提供输入电路和输出电路间的隔离,在设计电路时,必须遵循下列原则:所选用的光电耦合器件必须符合国内和国际的有关隔离击穿电压的标准;由英国埃索柯姆(Is。Com)公司、美国摩托罗拉公司

7、生产的4NX系歹I(如4N25、4N26、4N35)光耦合器,目前在国内应用地十分普遍。鉴于此类光耦合器呈现开关特性,其线性度差,适宜传输数字信号(高、低电平),可以用于单片机的输出隔离;所选用的光耦器件必须具有较高的耦合系数。开关电源则应该选择线性光电耦合器,上表给出了常见的线性光电耦合器及主要数据。其次,必须正确选择线性光耦合器的型号及参数。第三,除了必须遵循普通光耦的选取原则外,还必须考虑合理选择CTR值。光耦合器的电流传输比(CTR)的允许范围是50%200%这是因为当CTR5.0mA)l才能正常控制单片开关电源IC的占空比,这会增大光耦的功耗。若CTR200%,在启动电路或者当负载发生突变时,有可能将单片开关电源误触发,影响正常输出。
