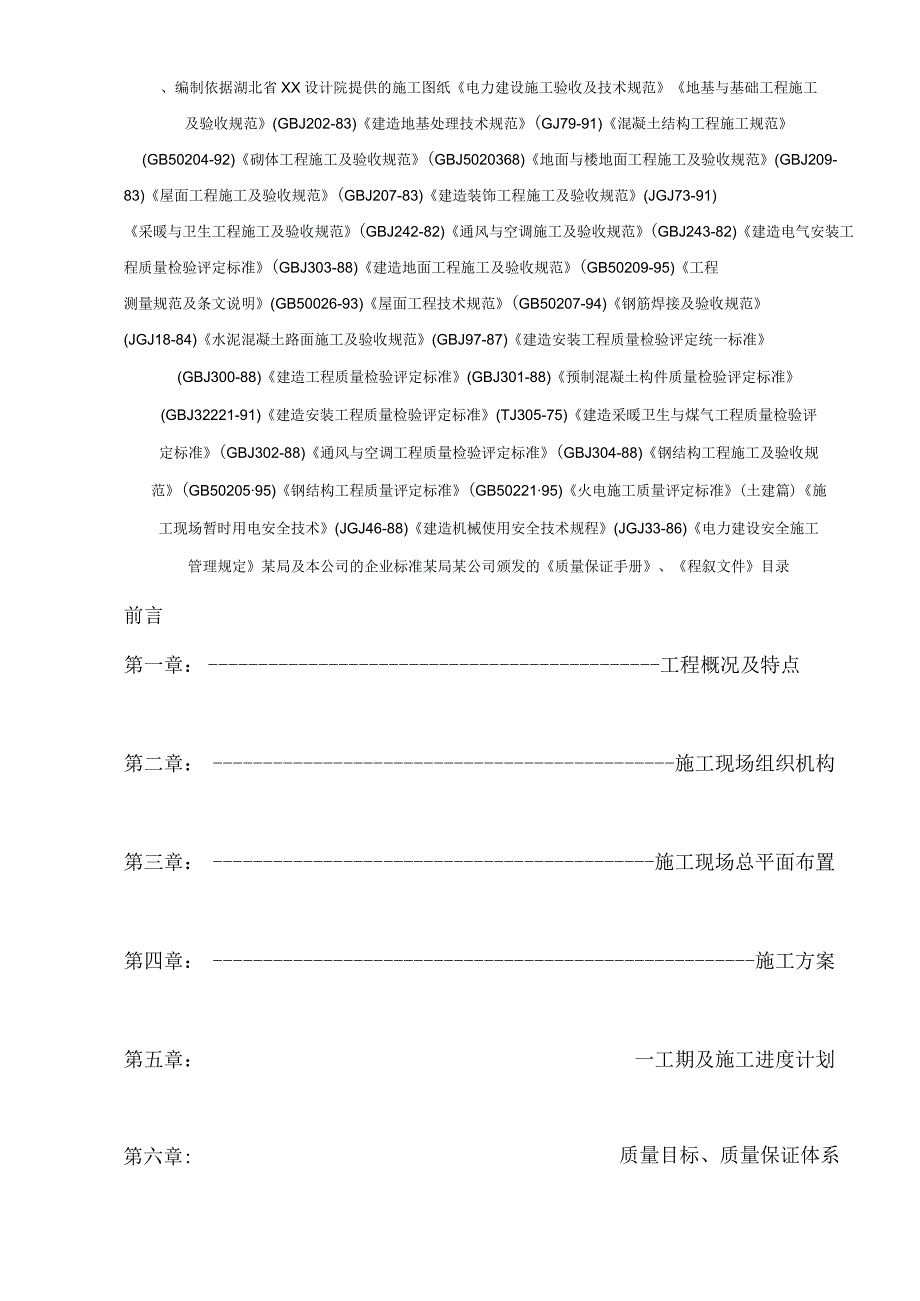

1、、编制依据湖北省XX设计院提供的施工图纸电力建设施工验收及技术规范地基与基础工程施工及验收规范(GBJ202-83)建造地基处理技术规范(GJ79-91)混凝土结构工程施工规范(GB50204-92)砌体工程施工及验收规范(GBJ5020368)地面与楼地面工程施工及验收规范(GBJ209-83)屋面工程施工及验收规范(GBJ207-83)建造装饰工程施工及验收规范(JGJ73-91)采暖与卫生工程施工及验收规范(GBJ242-82)通风与空调施工及验收规范(GBJ243-82)建造电气安装工程质量检验评定标准(GBJ303-88)建造地面工程施工及验收规范(GB50209-95)工程测量规范
2、及条文说明(GB50026-93)屋面工程技术规范(GB50207-94)钢筋焊接及验收规范(JGJ18-84)水泥混凝土路面施工及验收规范(GBJ97-87)建造安装工程质量检验评定统一标准(GBJ300-88)建造工程质量检验评定标准(GBJ301-88)预制混凝土构件质量检验评定标准(GBJ32221-91)建造安装工程质量检验评定标准(TJ305-75)建造采暖卫生与煤气工程质量检验评定标准(GBJ302-88)通风与空调工程质量检验评定标准(GBJ304-88)钢结构工程施工及验收规范(GB5020595)钢结构工程质量评定标准(GB5022195)火电施工质量评定标准(土建篇)施工

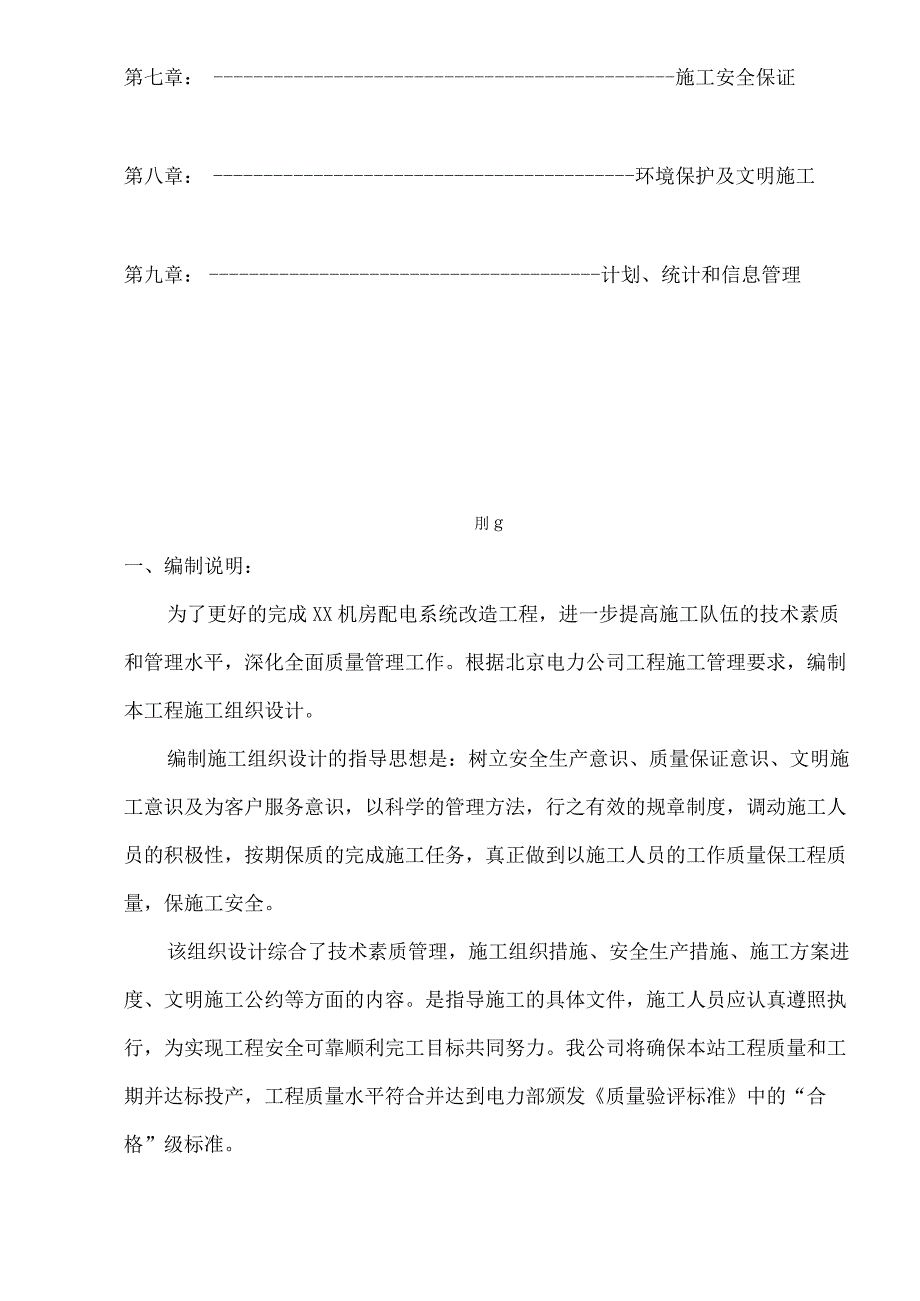

3、现场暂时用电安全技术(JGJ46-88)建造机械使用安全技术规程(JGJ33-86)电力建设安全施工管理规定某局及本公司的企业标准某局某公司颁发的质量保证手册、程叙文件目录前言第一章：工程概况及特点第二章：施工现场组织机构第三章：施工现场总平面布置第四章：施工方案第五章：一工期及施工进度计划第六章:质量目标、质量保证体系第七章：施工安全保证第八章：环境保护及文明施工第九章：计划、统计和信息管理刖g一、编制说明：为了更好的完成XX机房配电系统改造工程，进一步提高施工队伍的技术素质和管理水平，深化全面质量管理工作。根据北京电力公司工程施工管理要求，编制本工程施工组织设计。编制施工组织设计的指导思想

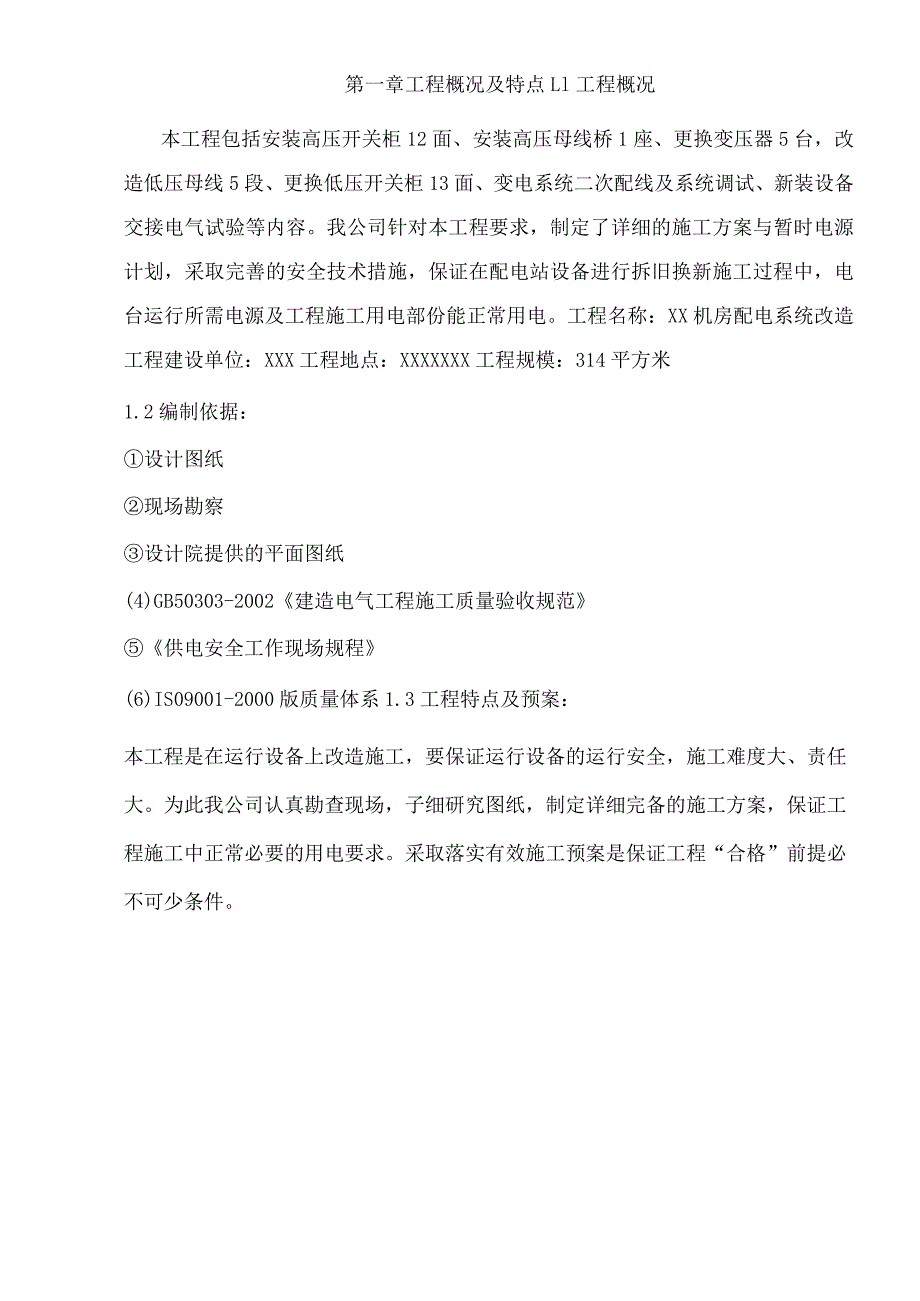

4、是：树立安全生产意识、质量保证意识、文明施工意识及为客户服务意识，以科学的管理方法，行之有效的规章制度，调动施工人员的积极性，按期保质的完成施工任务，真正做到以施工人员的工作质量保工程质量，保施工安全。该组织设计综合了技术素质管理，施工组织措施、安全生产措施、施工方案进度、文明施工公约等方面的内容。是指导施工的具体文件，施工人员应认真遵照执行，为实现工程安全可靠顺利完工目标共同努力。我公司将确保本站工程质量和工期并达标投产，工程质量水平符合并达到电力部颁发质量验评标准中的“合格”级标准。第一章工程概况及特点Ll工程概况本工程包括安装高压开关柜12面、安装高压母线桥1座、更换变压器5台，改造低压
5、母线5段、更换低压开关柜13面、变电系统二次配线及系统调试、新装设备交接电气试验等内容。我公司针对本工程要求，制定了详细的施工方案与暂时电源计划，采取完善的安全技术措施，保证在配电站设备进行拆旧换新施工过程中，电台运行所需电源及工程施工用电部份能正常用电。工程名称：XX机房配电系统改造工程建设单位：XXX工程地点：XXXXXXX工程规模：314平方米1.2编制依据：设计图纸现场勘察设计院提供的平面图纸(4)GB50303-2002建造电气工程施工质量验收规范供电安全工作现场规程(6)IS09001-2000版质量体系1.3工程特点及预案：本工程是在运行设备上改造施工，要保证运行设备的运行安全，
6、施工难度大、责任大。为此我公司认真勘查现场，子细研究图纸，制定详细完备的施工方案，保证工程施工中正常必要的用电要求。采取落实有效施工预案是保证工程“合格”前提必不可少条件。1.4工程施工管理本工程实行项目经理制，为更好地配合生产厂家和建设方的工作，本工程设置二级建造师1名，工程项目部由公司质监部专职质检员配合质量管理部门严格按照IS09000执行，做好质量检验及评价工作；施工中安排一位资料员管理所有设备与施工资料。第二章施工现场组织机构2.1工程组织机构为了本工程的顺利施工，做到安全生产，文明施工，质量合格，我施工单位特成立XX机房配电系统改造工程项目部,实行项目经理负责制，建立工程现场管理机
7、构体系2.2组织机构成立项目部负责本工程项目的全部施工组织工作。工程项目经理（公司授权）4,施工管理及技守（二级注册建造师）5施工安全管理（质安部部长）施工质量管理（二级注册建造师）/ 资料员施工班组试验班班组安全员班组质量员2.3主要负责人简介项目经理：1人质量负责人：1人安全负责人：1人施工管理负责人：1人主要负责人介绍职务人数门公司职务或者工作部职称质安部部长1质安部技术员总工程师工程师2.4主要职责：技术负责人：1人资料员：1人项目经理：二级建造师.主要职责抓好施工前的各项前期准备工作，安排总体施工计划，拟定重大施工方案，协调内外关系，疏通影响施工的渠道，有效控制施工进度、质量、成本及
8、安全。同时作为本工程安全、质量和施工组织的第一责任者，接受各级管理部门的监督和指导。总工程师：首席工程师，负责本工程技术工作。质安部部长：全面负责本工程现场保卫安全及施工质量。施工管理及技术负责人：主要职责审核、制订各阶段、各工序的施工方案，制定技术措施，组织技术培训和工程交底，监督检查现场施工技术措施的落实情况，解决施工中的技术问题。组织开展施工中的技术管理工作并向工程项目经理负责。专职质量员：主要职责编制本工程质量工作计划，进行各分项、分部工程的质量检验，搞好质量控制，组织质量验收和质量评定工作，并定期召开现场生产质量例会，及时解决施工中的质量问题。专职安全员：根据工程发展和现场实际情况制
9、定重点安全管理工作计划并审核施工安全技术措施。检查施工中的安全规程及安全技术措施的落实情况，监督检查职工的安全工作状况，在现场进行安全把关，进行施工安全评定与考核工作，并定期召开现场安全例会，分析安全生产情况，消除事故隐患。定期检查现场消防器材完好状况，组织现场文明施工评比活动。资料管理员：负责现场工程技术资料及管理资料的采集和整理工作，做好竣工资料归档备案工作。专职料具员：对该工程材料进行统计，按材料供应计划向现场提供施工材料及工具，并做好材料保管和协助工程核算工作。第三章施工现场总平面布置3.1 施工现场-设计院提供图纸3.2 项目部设置在现场暂时区域内，施工人员歇息区、施工设备材料存放区
10、、施工现场暂时电源、运输通道、消防设施、施工作业场地等由项目部和施工组织方项目部协调总体布置，现场的布置应整齐美观，保证必要的施工通道和施工人员作业时所需的工作环境。施工现场应按要求在适当位置布置一定数量的消防设备，同时设置必要的安全护栏和标志。及时清除施工废弃料和包装物，保证施工作业按计划顺利进行。第四章施工方案4.1施工工序准备本工程施工程序为：开工前准备阶段一高压开关柜基础制作安装一新高压开关柜及高压母线桥安装一高压开关柜二次系统配线、调试一用户高压倒路一拆除1#、2#、3#变压器及低压开关柜一安装新变压器、低压开关柜及低压母线一新设备试验、调整一验收、发电一拆除4#、5#变压器及5#低
11、压进线开关柜和联络柜一安装4#、5#新变压器、5#低压进线开关柜和联络柜与低压母线一新设备试验、调整一验收、发电、交接。4.2施工方案：一、高压柜安装部份：1、运输：新高压开关柜由配电室北门运输，在车上会同厂家与甲方人员共同进行设备开箱检验，做好开箱记录，由吊车从车上吊至液压叉车上,用液压叉车运至室内，沿途门框如有妨碍可以先卸下,高压柜安装好后再将门装上.2、安装；先按柜体尺寸现场加工安装设备基础，注意预留高压电缆和二次控制电缆位置。基础制作安装完毕后高压开关柜就位、固定及母线安装。3、二次系统：高压开关柜一次系统完毕后进行二次电缆布线、接线、传动。4、交接试验：高压开关柜一、二次系统全部完工
12、后，按规程标准进行设备交接试验。出具试验报告，并整理成册。5、验收：设备安装、试验完毕后，报甲方进行工程验收，做好验收记录。对甲方验收中提出的问题，现场及时进行处理。6、发电：甲方验收合格后，由甲方组织进行IOKV设备停电倒路，所有进线及出线电缆，由旧设备上倒至新设备上。所有电缆倒路完毕后发电，由IOKV新设备带所有负荷。二、1#、2#、3#变压器及低压开关柜部份1、停电：拉开1#、2#、3#变压器所有低压出线开关，停掉所有负荷以后拉开1#、2#、3#变压器高压开关。2、拆除：经验电、挂地线等措施后，拆除变压器高、低压侧铜排，拆除变压器固定螺栓。所有部份拆除完毕后，将变压器移出室外，由吊车运走
13、。低压柜经验电后，拆除所有母线排及固定螺栓，所有出线电缆做好标记后拆除，电缆头做好防护，重要路负荷用暂时电缆接至运行柜备用开关，低压柜柜体用液压叉车运至楼两侧吊装孔处，由吊车运至室外。3、运输：在车上会同厂家与甲方人员共同进行设备开箱检验，做好开箱记录。变压器用吊车吊至变压器室外平台上，由人工移到变压器室内设计位置。低压柜由楼两侧吊装孔吊至二楼，用液压叉车运至低压开关室。4、安装：变压器就位后进行固定，固定完毕后进行设备外壳与中性点接地部分的制作安装，测量低压出线母排尺寸，进行变压器交接试验，做好试验记录，变压器交接试验后安装低压出线母排及高压电缆连接。低压开关柜基础进行打磨清理后，低压开关柜
14、就位、固定，低压母线排安装、坚固后进行低压开关柜绝缘摇测，做好记录。5、验收：整理所有资料，报甲方进行设备验收，做好验收记录，对验收中甲方提出的问题，现场及时处理。6、发电：甲方验收合格后，由甲方组织进行新设备发电，变压器空载运行24小时，空载进行时注意进行变压器监控。7、恢复低压出线：变压器空载运行24小时后将所有出线电缆按标记对照图纸接至新低压开关柜上。三、4#、5#变压器及低压开关柜部份：1、停电：拉开4#、5#变压器所有低压出线开关，停掉所有负荷以后拉开4#、5#变压器高压开关。2、拆除：经验电、挂地线等措施后，拆除变压器高、低压侧铜排（5#变压器属于增容，原低压出线母排全部更换），拆
15、除变压器固定螺栓。所有部份拆除完毕后，将变压器移出室外，由吊车运走。低压柜经验电后，拆除低压进线柜与联络柜母排，拆除低压开关柜固定螺栓，低压柜柜体用液压叉车运至楼两侧吊装孔处，由吊车运至室外。3、运输：在车上会同厂家与甲方人员共同进行设备开箱检验，做好开箱记录。变压器用吊车吊至变压器室外平台上，由人工移到变压器室内设计位置。4、安装：变压器就位后进行固定，固定完毕后进行设备外壳与中性点接地部分的制作安装，测量低压出线母排尺寸，进行变压器交接试验，做好试验记录，变压器交接试验后安装低压出线母排及高压电缆连接。低压开关柜基础进行打磨清理后，低压开关柜就位、固定，低压母线排安装、坚固后进行低压开关柜绝缘摇测，做好记录，。5、验收：整理所有资料，报甲方进行设备验收，对验收中甲方提出的问题，现场及时处理。6、发电：甲方验收合格后，由甲方组织进行新设备发电，变压器空载运行24小时，空载进行时注意进行变压器监控。四、工程交接：所有改造工程全部完工，经甲方验收合格并发电后，整理工程
