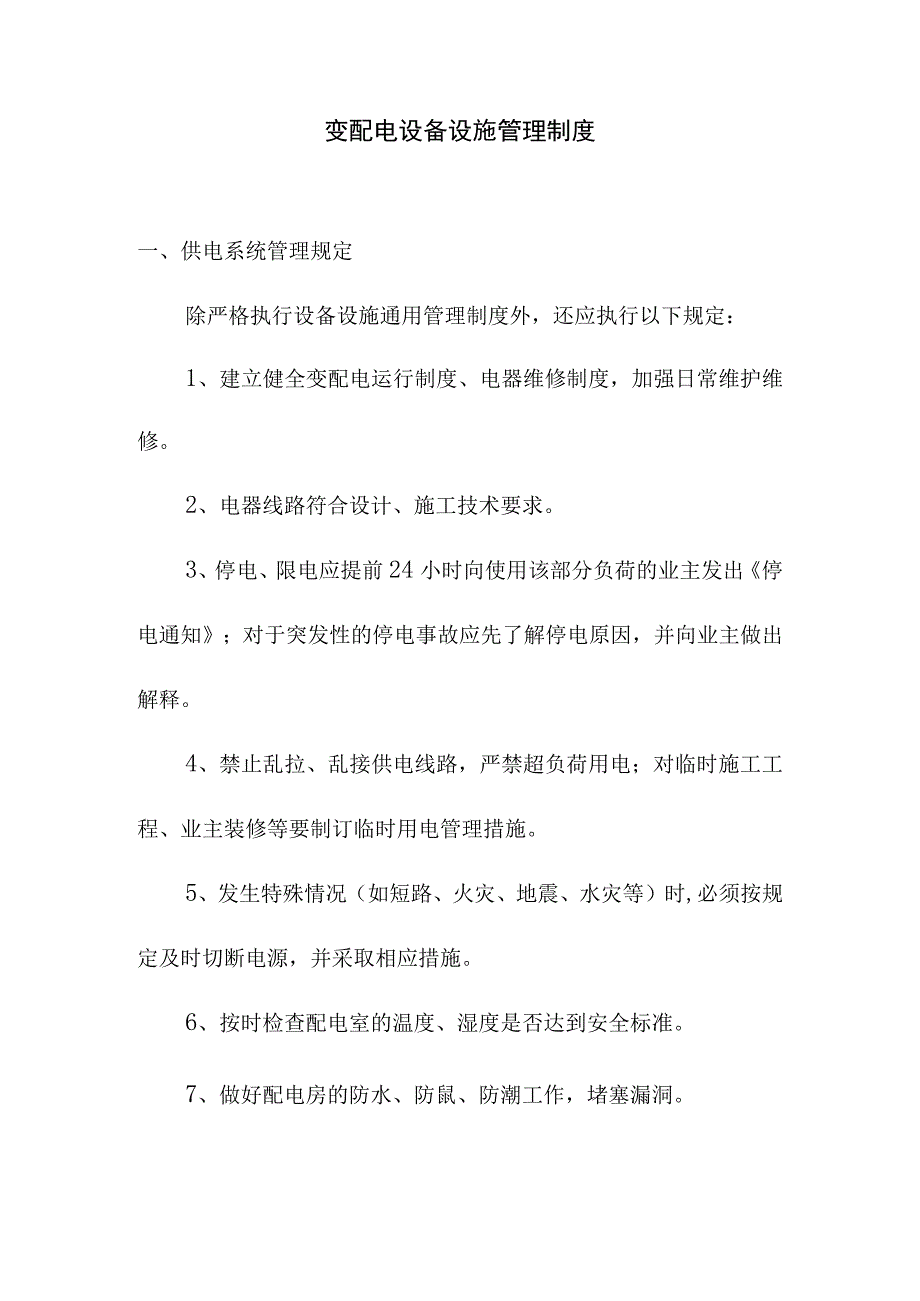

1、变配电设备设施管理制度一、供电系统管理规定除严格执行设备设施通用管理制度外，还应执行以下规定：1、建立健全变配电运行制度、电器维修制度，加强日常维护维修。2、电器线路符合设计、施工技术要求。3、停电、限电应提前24小时向使用该部分负荷的业主发出停电通知；对于突发性的停电事故应先了解停电原因，并向业主做出解释。4、禁止乱拉、乱接供电线路，严禁超负荷用电；对临时施工工程、业主装修等要制订临时用电管理措施。5、发生特殊情况（如短路、火灾、地震、水灾等）时,必须按规定及时切断电源，并采取相应措施。6、按时检查配电室的温度、湿度是否达到安全标准。7、做好配电房的防水、防鼠、防潮工作，堵塞漏洞。8、值班员

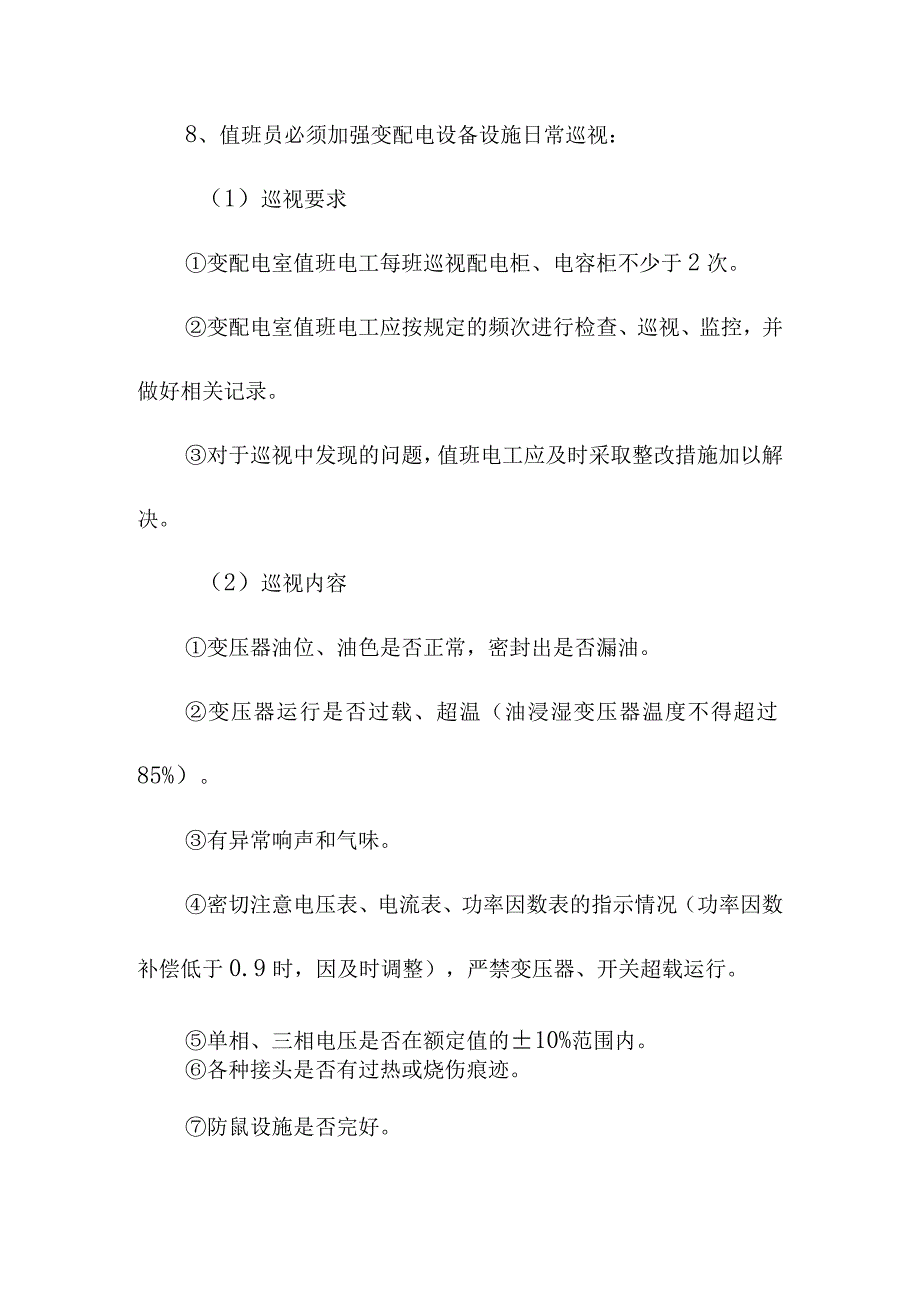

2、必须加强变配电设备设施日常巡视：（1）巡视要求变配电室值班电工每班巡视配电柜、电容柜不少于2次。变配电室值班电工应按规定的频次进行检查、巡视、监控，并做好相关记录。对于巡视中发现的问题，值班电工应及时采取整改措施加以解决。（2）巡视内容变压器油位、油色是否正常，密封出是否漏油。变压器运行是否过载、超温（油浸湿变压器温度不得超过85%）。有异常响声和气味。密切注意电压表、电流表、功率因数表的指示情况（功率因数补偿低于0.9时，因及时调整），严禁变压器、开关超载运行。单相、三相电压是否在额定值的10%范围内。各种接头是否有过热或烧伤痕迹。防鼠设施是否完好。接地线有无锈蚀或松动。各种表示牌、表示物是

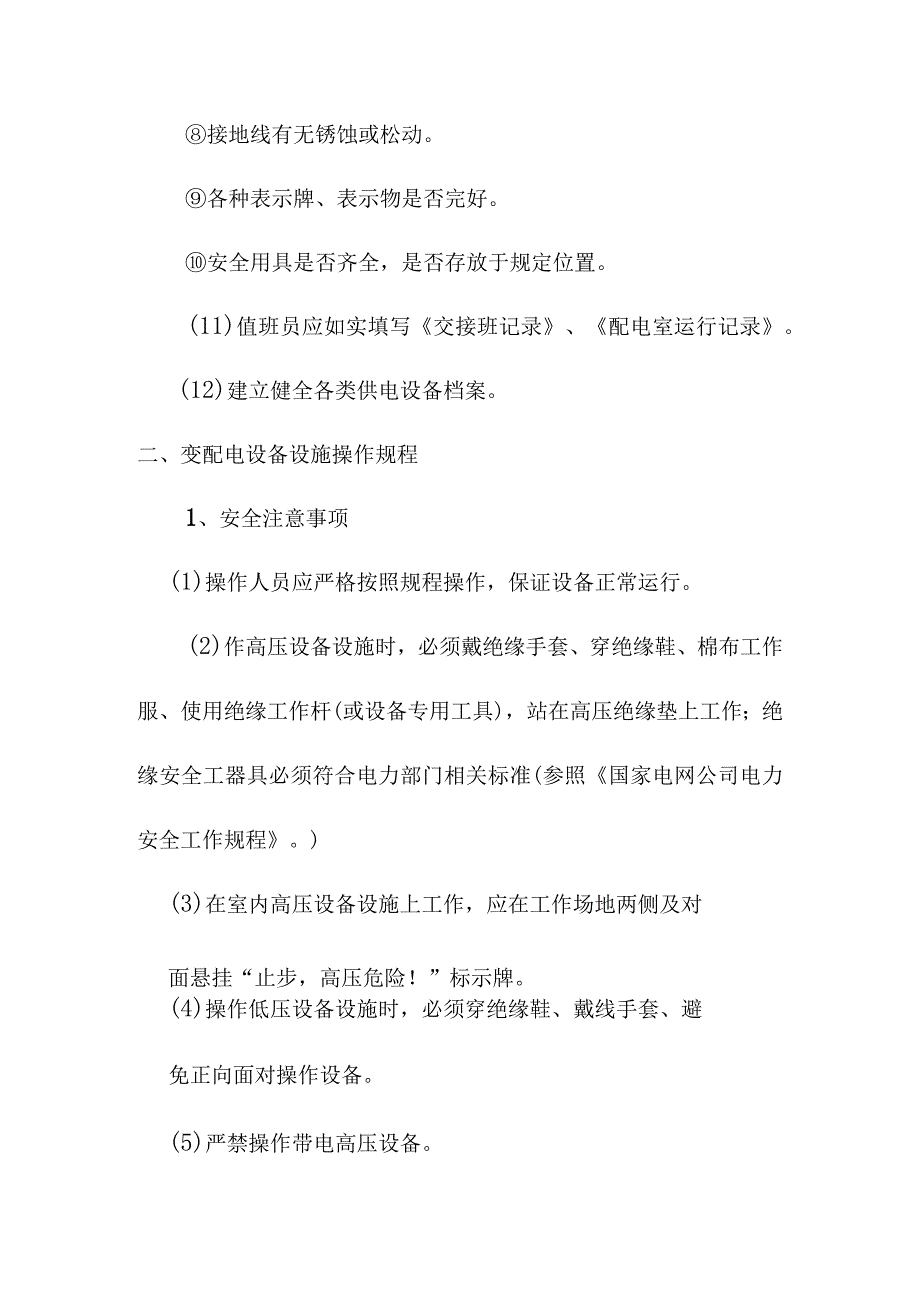

3、否完好。安全用具是否齐全，是否存放于规定位置。(11)值班员应如实填写交接班记录、配电室运行记录。(12)建立健全各类供电设备档案。二、变配电设备设施操作规程1、安全注意事项(1)操作人员应严格按照规程操作，保证设备正常运行。(2)作高压设备设施时，必须戴绝缘手套、穿绝缘鞋、棉布工作服、使用绝缘工作杆(或设备专用工具)，站在高压绝缘垫上工作；绝缘安全工器具必须符合电力部门相关标准(参照国家电网公司电力安全工作规程。)(3)在室内高压设备设施上工作，应在工作场地两侧及对面悬挂“止步，高压危险！”标示牌。(4)操作低压设备设施时，必须穿绝缘鞋、戴线手套、避免正向面对操作设备。(5)严禁操作带电高压
4、设备。(6)操作带电低压设备时，必须具备以下条件：有工作许可有监护人(必须2人以上工作)。所有工器具材料齐全(绝缘平口钳、斜口钳、尖嘴钳、螺丝刀、电工胶等)并符合安全要求。电流互感器不得开路，电压互感器不得短路，不得用摇表测量带电体的绝缘电阻。倒闸操作前，电梯应降至基站。2、配电室安全保证措施(1)组织保证措施在电气设备上工作，保证安全的组织措施为：工作票制度在电气设备上工作，应填写用工作票或按命令执行：填用工作票的工作为：高压设备及线路上工作需全部分停电者；低压设备及线路上的工作需将高压设备停电或部分停电者；高压室内二次接线上的工作，需要将高压设备停电或做安全措施者。工作票签发或命令发布人（
5、工作领导）所负的安全责任：工作的必须性和安全性；工作票上所填安全措施是否正确完备；工作负责人和工作班人员是否适当和足够，精神状态是否良好。工作负责人（监护人）所负的安全责任：正确安全的组织工作；工作前应将工作责任、停电范围、安全措施和工作时间等详细向工作人员交代清楚，并结合实际进行安全思想教育；工作负责人应检查工作票所载安全措施是否正确、完备和值班员所做的安全措施是否符合现场实际条件。工作许可人（值班员）应负责检查工作票上所写各项安全措施是否完备及符合现场条件，并正确执行；负责检查停电设备有无突然来电的可能。工作许可制度施工人员在完成施工现场的安全措施后，还应：-会同监护人到现场再次检查所做的
6、安全措施，以手触试，证明检修设备确无电压。对监护人指明带电设备的位置和注意事项。和监护人在工作票上分别签名。完成上述手续后，施工人员方可开始工作；监护人、施工人员任何一方不得擅自变更安全措施，施工人员不得变更有关检修设备的运行接线方式。工作中如遇特殊情况需要变更时，应事先取得对方的同意。工作监护制度施工人员经许可开始工作后，监护人应对施工人员的安全加以监护。监护人必须始终在工作现场，及时纠正违反安全的动作。工作期间，监护人因故必须离开工作地点时，应指定能胜任的人员临时代替，离开前应将工作现场交代清楚，并告知施工人员；原监护人返回工作地点时，也应履行同样的交代手续。监护人除担任监护工作外，不得兼
7、做其他工作。监护人在全部停电时，可以参加施工作业。但在部分停电时，只有在安全措施可靠、人员集中在一个工作地点并不至误碰导电部分的情况下，方可参加施工。监护人如发现施工人员违反安全的规程、危及施工人员安全的情况，应及时提出改正意见，必要时可暂时停止工作，并立即报告上级领导。工作间断、转移和终结制度工作间断时，工作班人员从工作现场撤出，所有安全措施保持不动，工作票仍由工作负责人保存；间断后继续工作，无需通过工作许可人，由工作负责人带领全班工作人员回到工作地点继续工作。在未办理工作票终结手续以前，高压运行工不得将检修设备合闸送电。在工作期间，若有紧急需要，值班员可在工作票未交回的情况下合闸送电，但应
8、先将工作班全体人员离开工作地点的确认，通知工作负责人，在得到工作负责人可以送电的答复后，并拆除临时遮拦、接地线和标示牌，恢复常设遮拦、清理现场后方可合闸送电。检修工作结束以前，若需将设备试加工作电压，可按下列条件进行：全体工作人员撤离工作地点；收回工作票,拆除临时遮拦、接地线和标示牌，恢复常设遮拦；工作负责人和值班员进行全面检查无误后，由值班员进行加压试验。工作班若需继续工作时，应重新履行工作许可手续。在同一电气连接部分用同一工作票依次在几个工作地点转移工作时，全部安全措施由值班员在开工前一次做完，不需要再办转移工作手续，但工作负责人在转移工作地点时，应向工作人员交待带电范围，安全措施和注意事
9、项后方可开工。工作完毕后，工作班应清扫、整理现场。工作负责人应先周密检查，待全体工作人员撤离工作地点后，再向值班员讲清所修项目，发现的问题、试验的结果和存在的问题等。并与值班员共同检查设备状态，有无遗留物件，是否清洁等，然后在工作票上填明工作终结时间，经双方签名后,工作票方可终结。只有在同一停电系统的所有工作票结束，拆除所有接地线、临时遮拦和标示牌，恢复常设遮拦后，方可合闸送电，严禁自行停送电。(1)技术保证措施在全部停电或部分停电的电气设备上工作，必须完成下列措施：停电验电装设接地线悬挂标示牌和装设遮拦。上述措施由高压运行工执行。对于无经常值班人员的电气设备，由断开电源人执行，并应有监护人在
10、场。3、操作程序(1)电力变压器停电操作程序：先关闭无功补偿器，并断开隔离开关。依次断开各出线低压负荷开关。断开低压侧进线总开关。断开电力变压器温度控制器。断开电力变压器高压侧开关。验电。装设接地线。悬挂标示牌和装设遮拦。(2)电力变压器送电操作程序拆除标示牌、拆除遮拦。拆除接地线。合上电力变压器高压侧开关。合上电力变压器温度控制器。合上低压侧进线总开关。依次合上各出线低压负荷开关。合上隔离开关，打开无功补偿器。观察指示灯、电压、电流表工作是否正常。发电机送电操作程序确认油位、水位及蓄电瓶电压。关键部位注润滑油(保养时用此条应删除)。闭合发电机控制电源。启动发电机。闭合发电机出线总电源开关。依
11、次闭合各负荷开关。观察指示灯、电压、电流表工作是否正常。(4)发电机停电操作程序：依次断开各出线低压负荷开关。断开发电机出线总电源开关。关闭发电机控制电源。关闭发电机组(5)低压配电柜停电操作程序：断开各支路开关。断开总进线开关。验电。悬挂接地线。在总电源开关处悬挂“有人工作，禁止合闸”标示牌。(6)低压配电柜送电操作程序：拆除接地线。拆除标示牌。合上总进线开关。合上各支路开关。观察指示灯、电压、电流表工作是否正常。(7)倒闸操作程序1、倒闸操作必须根据值班负责人命令，受令人复诵无误后执行。发布命令应准确、清晰、使用正规操作术语和设备双重名称，即设备名称和编号。发令全过程和听令报告时都要做好记
12、录。2、倒闸操作由操作人填写操作票，每张操作票只能填写一个操作任务。3、停电拉闸操作必须按照开关负荷侧刀闸、电源侧刀闸顺序依次操作，送电合闸的顺序与此相反；严禁带负荷拉倒闸。4、下列项目应填写操作票内:(1)应拉、合的开关和刀闸。(2)检查开关和刀闸。(3)检查接地线是否拆除。(4)检查负荷分配。(5)切换保护回路和检验是否无电压。5、操作票应用钢笔或签字笔填写，票面应清楚整洁，不得任意涂改。操作人员和监护人应分别对所填写的操作项目签字确认。6、操作前应核对设备名称、编号和位置，操作中应认真执行监护复诵制。必须按操作顺序操行，每操作完一项，做一个记号全部操作完毕后进行复查。7、倒闸操作必须由两
13、人执行，其中一人对设备较为熟悉者作监护；特别重要和复杂的倒闸操作，由熟练的值班员操作，值班负责人或主管负责监护；严禁两人同时进行倒闸操作，以免发生事故。8、操作中发生疑问时，不准擅自更改操作票，不准随意解除闭锁装置，应立即向值班负责人或主管报告，弄清楚后再进行操作。9、在发生人身触电事故后，为解救触电人，可不经许可即行断开有关设备的电源，但事后必须立即报告上级。10、操作票应先编号，按照编号顺序使用，作废的操作票应注明“作废”字样，已操作的要注明（或盖章）“已操作”字样，上述操作票保存三个月。三、变配电设备设施保养规程变配电设备设施每年至少保养1-2次。1、高压开关柜保养规程（1）高压开关柜保
