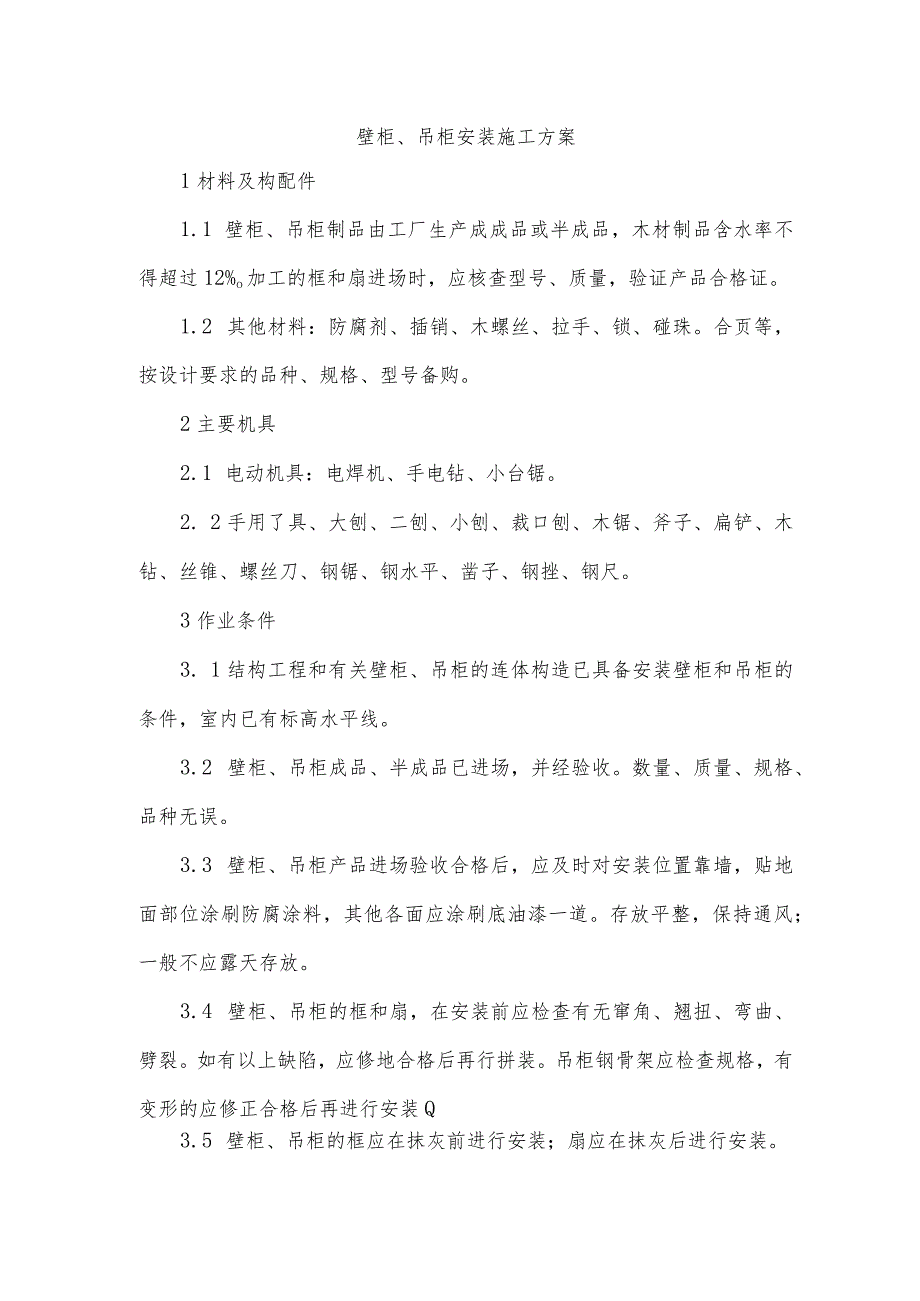

1、壁柜、吊柜安装施工方案1材料及构配件1.1 壁柜、吊柜制品由工厂生产成成品或半成品,木材制品含水率不得超过12%o加工的框和扇进场时,应核查型号、质量,验证产品合格证。1.2 其他材料:防腐剂、插销、木螺丝、拉手、锁、碰珠。合页等,按设计要求的品种、规格、型号备购。2主要机具2.1 电动机具:电焊机、手电钻、小台锯。2. 2手用了具、大刨、二刨、小刨、裁口刨、木锯、斧子、扁铲、木钻、丝锥、螺丝刀、钢锯、钢水平、凿子、钢挫、钢尺。3作业条件3. 1结构工程和有关壁柜、吊柜的连体构造已具备安装壁柜和吊柜的条件,室内已有标高水平线。3.2 壁柜、吊柜成品、半成品已进场,并经验收。数量、质量、规格、品

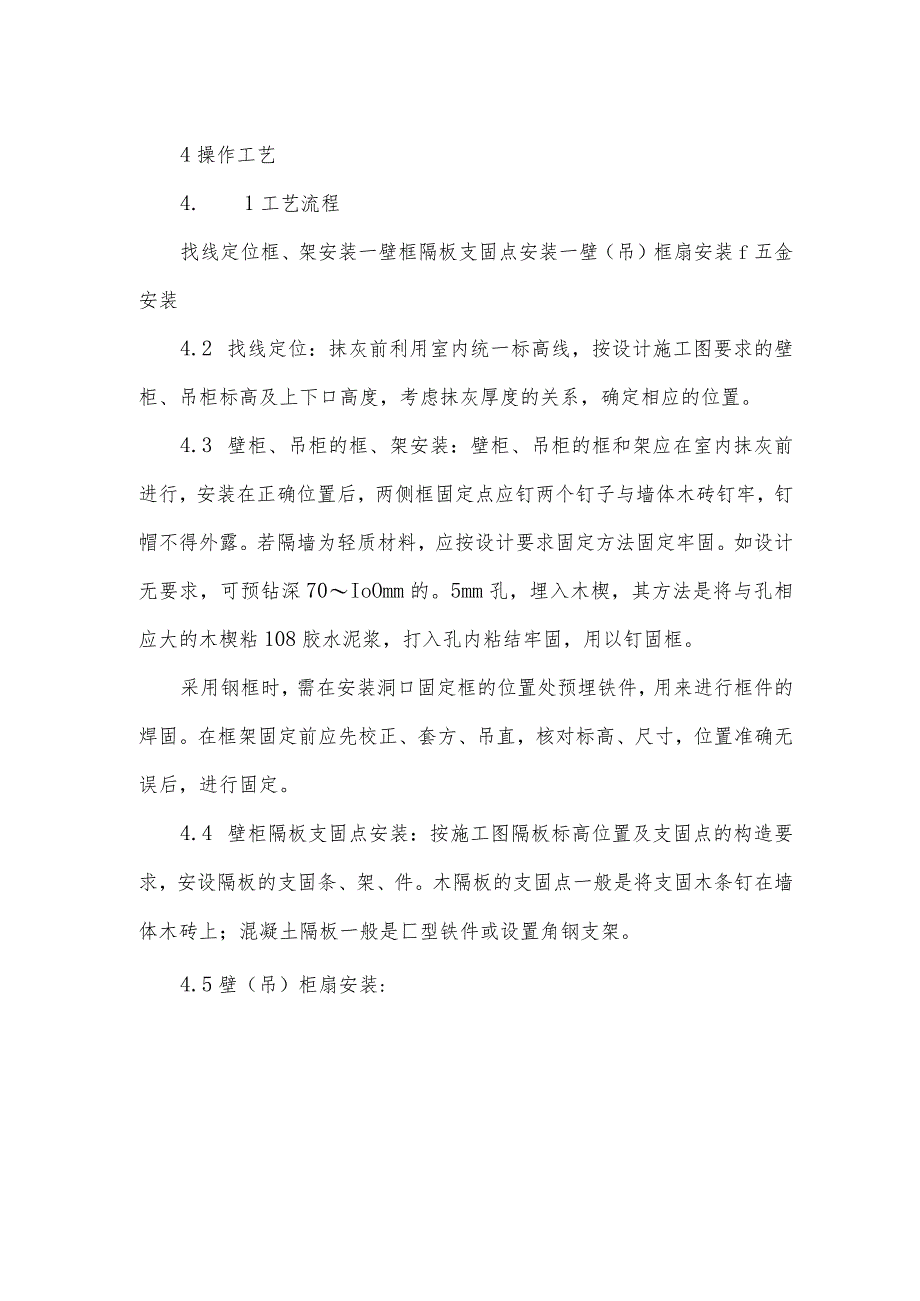

2、种无误。3.3 壁柜、吊柜产品进场验收合格后,应及时对安装位置靠墙,贴地面部位涂刷防腐涂料,其他各面应涂刷底油漆一道。存放平整,保持通风;一般不应露天存放。3.4 壁柜、吊柜的框和扇,在安装前应检查有无窜角、翘扭、弯曲、劈裂。如有以上缺陷,应修地合格后再行拼装。吊柜钢骨架应检查规格,有变形的应修正合格后再进行安装Q3.5 壁柜、吊柜的框应在抹灰前进行安装;扇应在抹灰后进行安装。4操作工艺4. 1工艺流程找线定位框、架安装一壁框隔板支固点安装一壁(吊)框扇安装f五金安装4.2 找线定位:抹灰前利用室内统一标高线,按设计施工图要求的壁柜、吊柜标高及上下口高度,考虑抹灰厚度的关系,确定相应的位置。4

3、.3 壁柜、吊柜的框、架安装:壁柜、吊柜的框和架应在室内抹灰前进行,安装在正确位置后,两侧框固定点应钉两个钉子与墙体木砖钉牢,钉帽不得外露。若隔墙为轻质材料,应按设计要求固定方法固定牢固。如设计无要求,可预钻深70IoOmm的。5mm孔,埋入木楔,其方法是将与孔相应大的木楔粘108胶水泥浆,打入孔内粘结牢固,用以钉固框。采用钢框时,需在安装洞口固定框的位置处预埋铁件,用来进行框件的焊固。在框架固定前应先校正、套方、吊直,核对标高、尺寸,位置准确无误后,进行固定。4.4 壁柜隔板支固点安装:按施工图隔板标高位置及支固点的构造要求,安设隔板的支固条、架、件。木隔板的支固点一般是将支固木条钉在墙体木

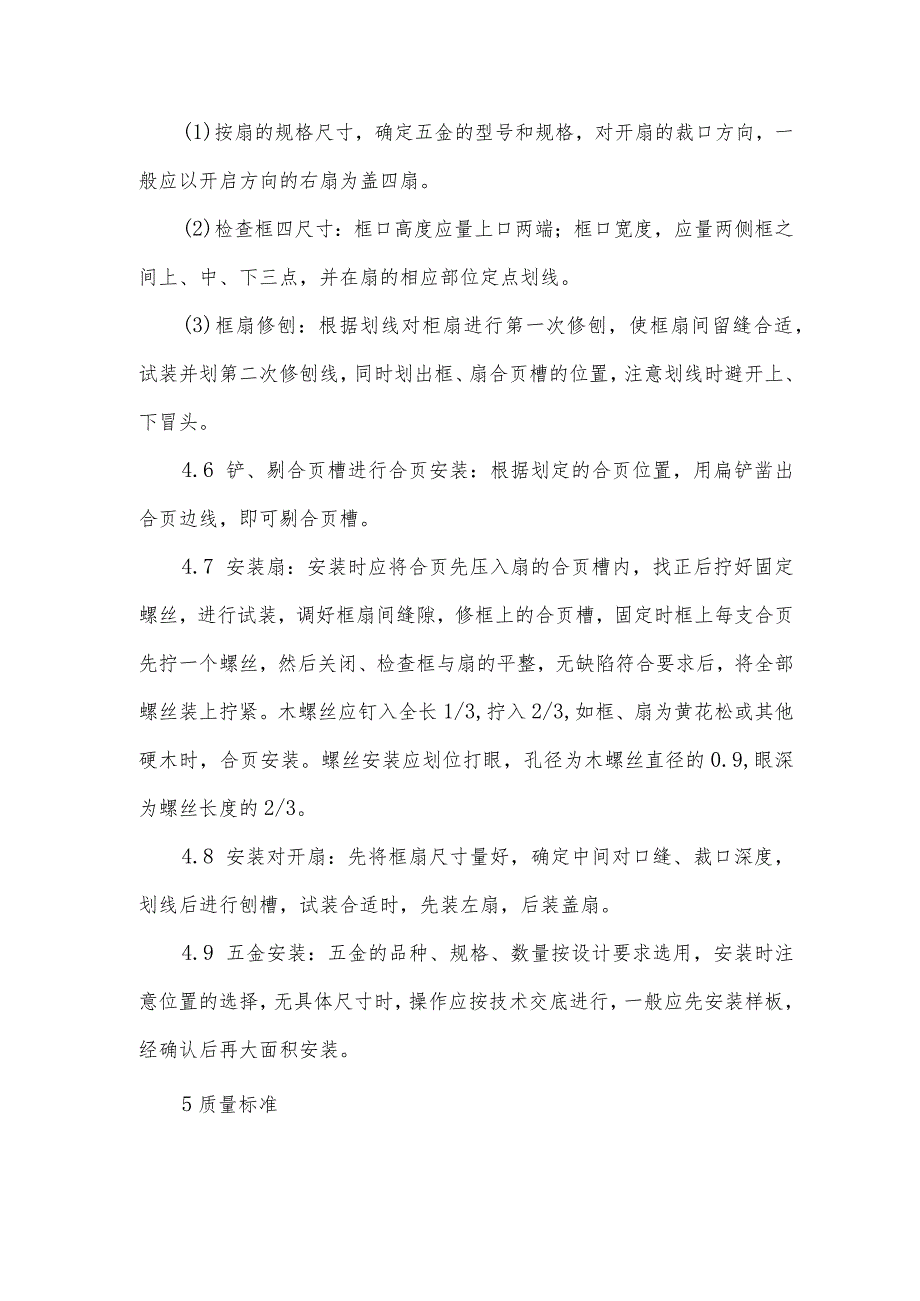

4、砖上;混凝土隔板一般是匚型铁件或设置角钢支架。4.5壁(吊)柜扇安装:(1)按扇的规格尺寸,确定五金的型号和规格,对开扇的裁口方向,一般应以开启方向的右扇为盖四扇。(2)检查框四尺寸:框口高度应量上口两端;框口宽度,应量两侧框之间上、中、下三点,并在扇的相应部位定点划线。(3)框扇修刨:根据划线对柜扇进行第一次修刨,使框扇间留缝合适,试装并划第二次修刨线,同时划出框、扇合页槽的位置,注意划线时避开上、下冒头。4.6 铲、剔合页槽进行合页安装:根据划定的合页位置,用扁铲凿出合页边线,即可剔合页槽。4.7 安装扇:安装时应将合页先压入扇的合页槽内,找正后拧好固定螺丝,进行试装,调好框扇间缝隙,修框

5、上的合页槽,固定时框上每支合页先拧一个螺丝,然后关闭、检查框与扇的平整,无缺陷符合要求后,将全部螺丝装上拧紧。木螺丝应钉入全长1/3,拧入2/3,如框、扇为黄花松或其他硬木时,合页安装。螺丝安装应划位打眼,孔径为木螺丝直径的0.9,眼深为螺丝长度的2/3。4.8 安装对开扇:先将框扇尺寸量好,确定中间对口缝、裁口深度,划线后进行刨槽,试装合适时,先装左扇,后装盖扇。4.9 五金安装:五金的品种、规格、数量按设计要求选用,安装时注意位置的选择,无具体尺寸时,操作应按技术交底进行,一般应先安装样板,经确认后再大面积安装。5质量标准(1)框扇品种、型号、安装位置必须符合设计要求。(2)框扇必须安装牢

6、固,固定点符合设计要求和施工及验收规范规定的标准。5. 2基本项目:(1)柜扇裁口顺直、刨面平整光滑,活扇安装应开关灵活、稳定,无回弹和倒翘。(2)五金安装位置适宜,槽深一致,边缘整齐,尺寸准确。五金规格符合要求,数量齐全,木螺丝拧紧卧平,插销开插灵活。(3)框的盖口条、压缝条压边尺寸一致。(4)允许偏差项目壁柜、吊柜安装允许偏差表项次项目允许偏差(mm)检查方法1框、正侧面垂直度3用Im托线板检查2框对角线2尺量检查3框与扇、扇与扇高低差2用直尺和塞尺检查4框与扇、对口扇间留缝宽度值1.5-2.5用塞尺检查6成品保护6. 1木制品进场后及时刷底油一道,靠基层面应刷防腐剂;铜制品应及时刷防锈漆

7、并入库存放。6.2 壁、吊柜安装时,严禁碰撞抹灰及其他装饰面的口角,防止损坏成品面层。6.3 安装好的壁柜隔板,不得拆动,保护产品完整。7应注意的质量问题7. 1抹灰面与框不平:多为墙面垂直度偏差过大或框安装不垂直所造成。注意立框与抹灰的标准,保证观感质量。7.2 柜框安装不牢:预埋件、木砖安装前已松动或固定点少。连接、钉固点要够数,安装牢固。7.3 合页不平、螺丝松动、螺帽不平正、缺螺丝:主要造成的原因是合页槽不平、深浅不一致,安装时螺丝钉打入太长,产生倾斜,达不到螺丝平卧。操作时应按标准螺丝打入长度的1/3,拧入深度2/3o7.4 柜框与洞口尺寸误差过大;基体施工留洞不准。结构或基体施工留洞时应符合要求的尺寸及标高。8质量记录8. 1壁柜、吊柜制品应有产品合格证,木制品应有烘干含水率资料。8.2应有质量验评资料。
