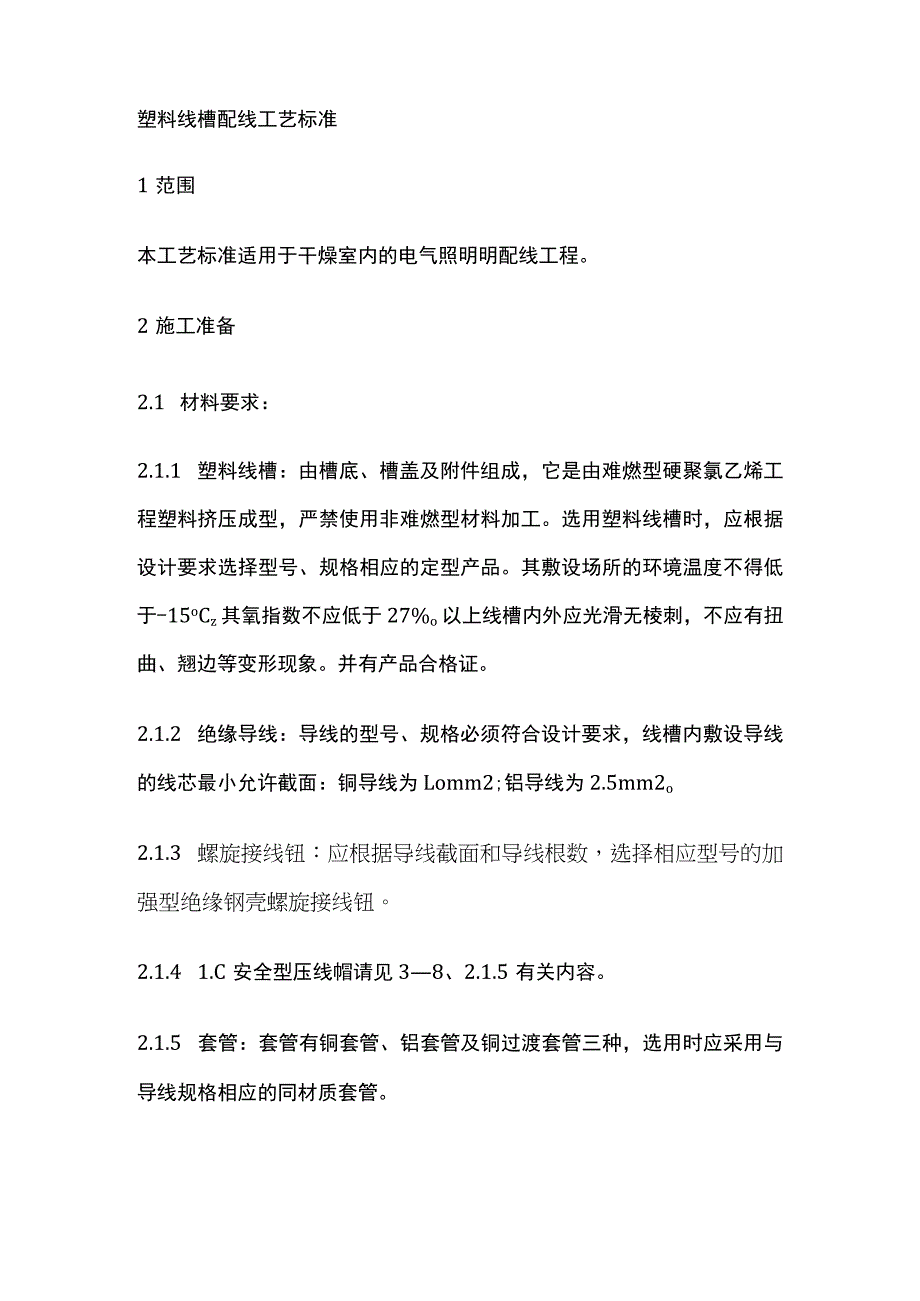

1、塑料线槽配线工艺标准1范围本工艺标准适用于干燥室内的电气照明明配线工程。2施工准备2.1 材料要求：2.1.1 塑料线槽：由槽底、槽盖及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非难燃型材料加工。选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品。其敷设场所的环境温度不得低于-15oCz其氧指数不应低于27%o以上线槽内外应光滑无棱刺，不应有扭曲、翘边等变形现象。并有产品合格证。2.1.2 绝缘导线：导线的型号、规格必须符合设计要求，线槽内敷设导线的线芯最小允许截面：铜导线为Lomm2;铝导线为2.5mm2o2.1.3 螺旋接线钮：应根据导线截面和导线根数，选择相应型号

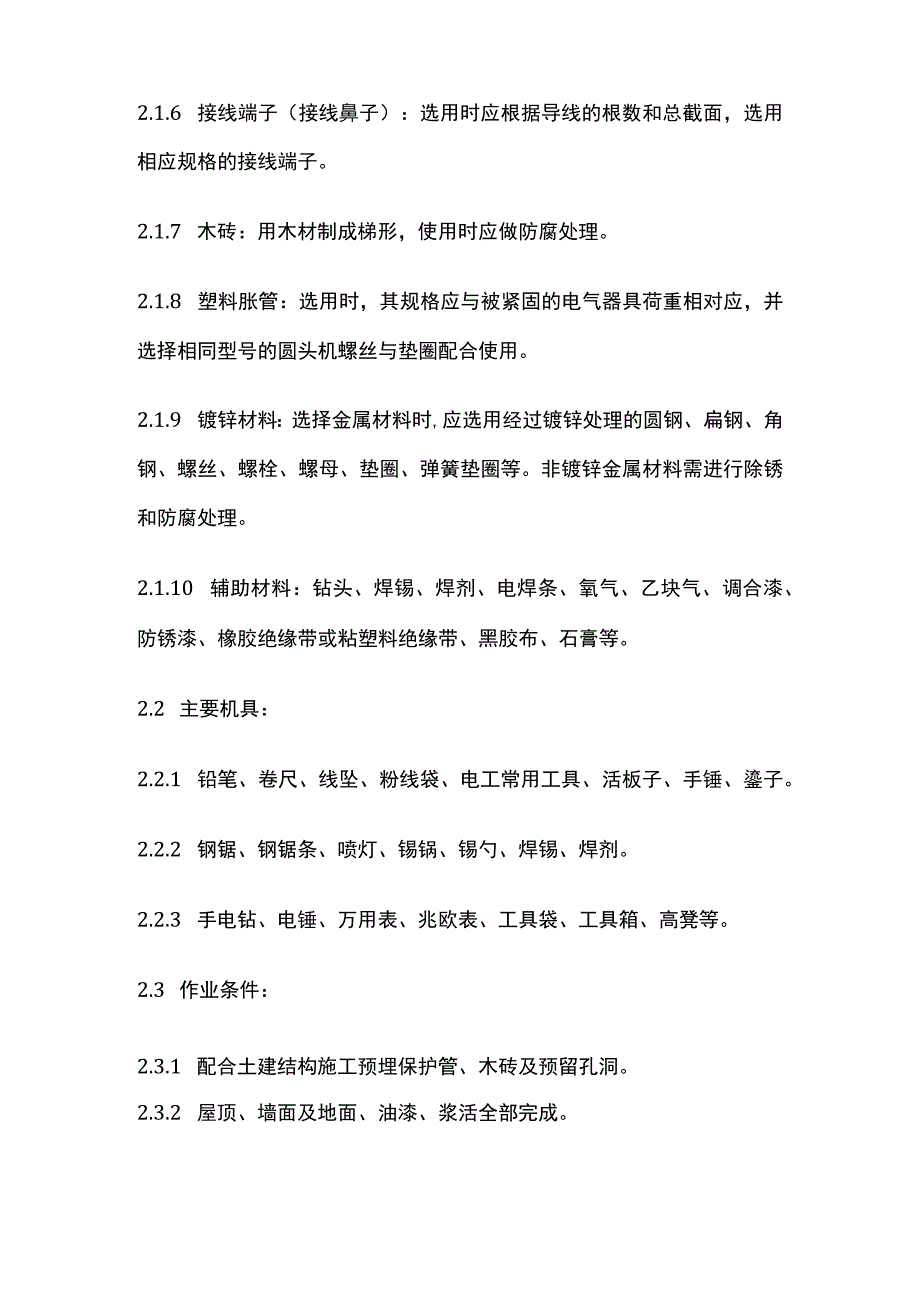

2、的加强型绝缘钢壳螺旋接线钮。2.1.4 1.C安全型压线帽请见38、2.1.5有关内容。2.1.5 套管：套管有铜套管、铝套管及铜过渡套管三种，选用时应采用与导线规格相应的同材质套管。2.1.6 接线端子（接线鼻子）：选用时应根据导线的根数和总截面，选用相应规格的接线端子。2.1.7 木砖：用木材制成梯形，使用时应做防腐处理。2.1.8 塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应，并选择相同型号的圆头机螺丝与垫圈配合使用。2.1.9 镀锌材料：选择金属材料时,应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等。非镀锌金属材料需进行除锈和防腐处理。2.1.10

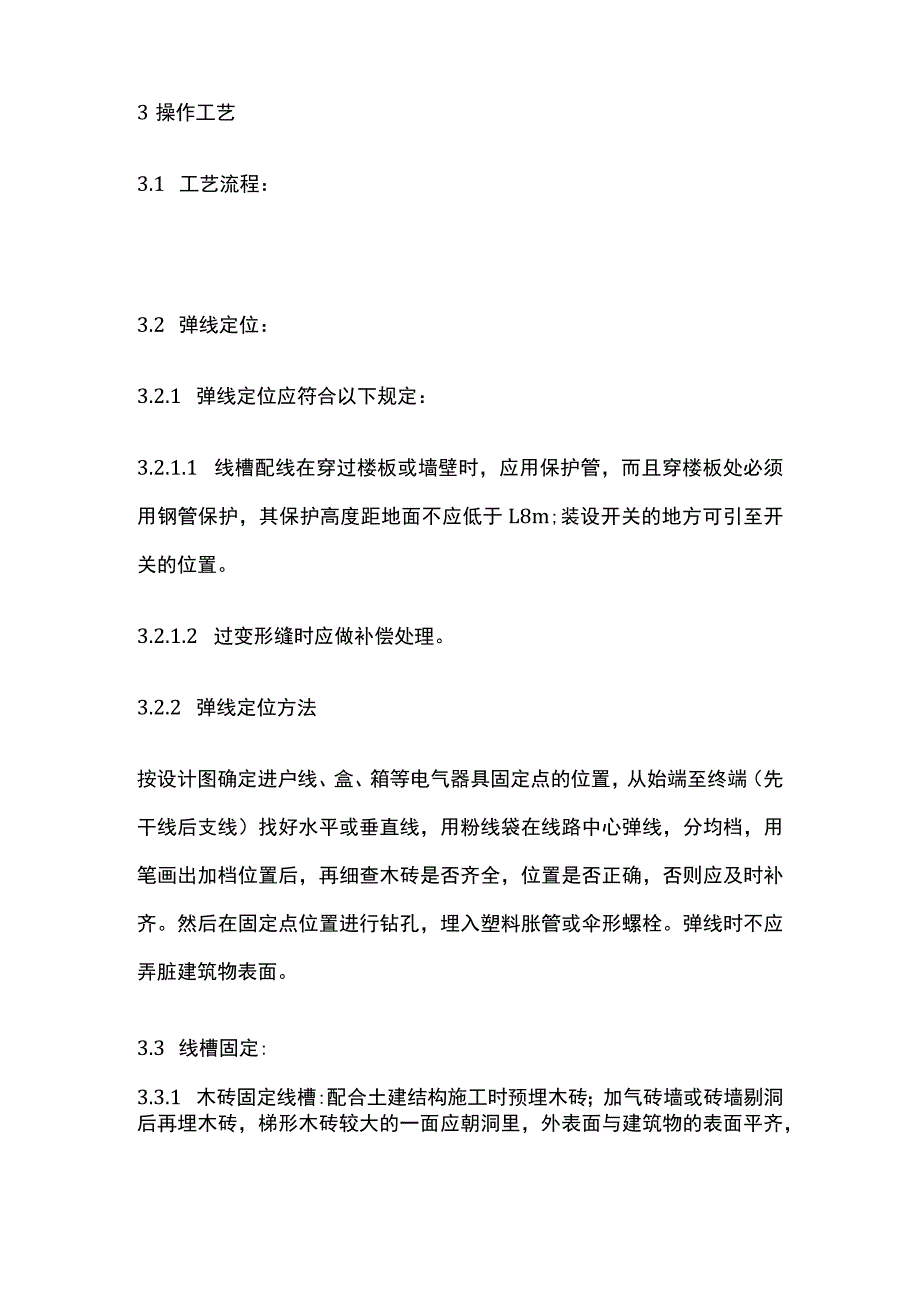

3、辅助材料：钻头、焊锡、焊剂、电焊条、氧气、乙块气、调合漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。2.2 主要机具：2.2.1 铅笔、卷尺、线坠、粉线袋、电工常用工具、活板子、手锤、鎏子。2.2.2 钢锯、钢锯条、喷灯、锡锅、锡勺、焊锡、焊剂。2.2.3 手电钻、电锤、万用表、兆欧表、工具袋、工具箱、高凳等。2.3 作业条件：2.3.1 配合土建结构施工预埋保护管、木砖及预留孔洞。2.3.2 屋顶、墙面及地面、油漆、浆活全部完成。3操作工艺3.1 工艺流程：3.2 弹线定位：3.2.1 弹线定位应符合以下规定：3.2.1.1 线槽配线在穿过楼板或墙壁时，应用保护管，而且穿楼板处必须用
4、钢管保护，其保护高度距地面不应低于L8m;装设开关的地方可引至开关的位置。3.2.1.2 过变形缝时应做补偿处理。3.2.2 弹线定位方法按设计图确定进户线、盒、箱等电气器具固定点的位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋在线路中心弹线，分均档，用笔画出加档位置后，再细查木砖是否齐全，位置是否正确，否则应及时补齐。然后在固定点位置进行钻孔，埋入塑料胀管或伞形螺栓。弹线时不应弄脏建筑物表面。3.3 线槽固定:3.3.1 木砖固定线槽:配合土建结构施工时预埋木砖；加气砖墙或砖墙剔洞后再埋木砖，梯形木砖较大的一面应朝洞里，外表面与建筑物的表面平齐，然后用水泥砂浆抹平，待凝固后，再
5、把线槽底板用木螺丝固定在木砖上，见图3-60所示。图3-60用木砖安装3.3.2 塑料胀管固定线槽：混凝土墙、砖墙可采用塑料胀管固定塑料线槽。根据胀管直径和长度选择钻头，在标出的固定点位置上钻孔，不应歪斜、豁口，应垂直钻好孔后，将孔内残存的杂物清净，用木锤把塑料胀管垂直敲入孔中，并与建筑物表面平齐为准，再用石膏将缝隙填实抹平。用半圆头木螺丝加垫圈将线槽底板固定在塑料胀管上，紧贴建筑物表面。应先固定两端，再固定中间，同时找正线槽底板，要横平竖直，并沿建筑物形状表面进行敷设。木螺丝规格尺寸见表3-34,线槽安装用塑料胀管固定见图3-61所木螺丝规格尺寸（mm）表3-34标号公称直径d螺杆直径d螺杆
6、长度L78910121416182024456688103.814.74.524.885.596.307.018.439.8612-7012-7016-851810018100250-10025100401004010070-120图3-61线槽安装用塑料胀管固定3.3.3 伞形螺栓固定线槽:在石膏板墙或其它护板墙上，可用伞形螺栓固定塑料线槽，根据弹线定位的标记，找出固定点位置，把线槽的底板横平竖直地紧贴建筑物的表面，钻好孔后将伞形螺栓的两伞叶掐紧合拢插入孔中，待合拢伞叶自行张开后，再用螺母紧固即可，露出线槽内的部分应加套塑料管。固定线槽时，应先固定两端再固定中间。伞型螺栓安装做法，见图3-6
7、2和伞型螺栓构造见图3-63所示。图3-62伞型螺栓安装做法图3-63伞型螺栓构造3.4 线槽连接：线槽及附件连接处应严密平整，无孔不入缝隙，紧贴建筑物固定点最大间距见表3-35o槽体固定点最大间距尺寸表3-35固定点型式槽板宽度（mm）2040固定点最大间距（mm）中心单列双列双列8010008003.4.2线槽分支接头，线槽附件如直能，三能转角，接头，插口，盒，箱应采用相同材质的定型产品。槽底、槽盖与各种附件相对接时，接缝处应严实平整，固定牢固见图3-64所示。图3-64塑料线槽安装示意图11塑料线槽；2阳角;3一阴角；4一直转有；5一平转角；6一平三通；7一顶三通;8连接头；9一右三角；
8、10一左三通；11一终端头；12一接线盒插口；13一灯头盒插口;14一灯头盒;15一接线盒3.4.3线槽各种附件安装要求：1.1.1 1盒子均应两点固定，各种附件角、转角，三通等固定点不应少于两点（卡装式除外）。1.1.2 2接线盒，灯头盒应采用相应插口连接。1.1.3 3线槽的终端应采用终端头封堵。1.1.4 4在线路分支接头处应采用相应接线箱。1.1.5 5安装铝盒合金装饰板时，应牢固平整严实。3.5 槽内放线3.5.1 清扫线槽。放线时，先用布清除槽内的污物，使线槽内外清洁。3.5.2 放线。先将导线放开抻直，捋顺后盘成大圈，置于放线架上，从始端到终端（先干线后支线）边放边整理，导线应顺
9、直，不得有挤压、背扣、扭线和受损等现象。绑扎导线时应采用尼龙绑扎带，不允许采用金属丝进行绑扎。在接线盒处的导线预留长度不应超过150mm。线槽内不允许出现接头，导线接头应放在接线盒内；从室外引进室内的导线在进行入墙内一段用橡胶绝缘导线。同时穿墙保护管的外侧应有防水措施。3.6 导线连接：导线连接应使连接处的接触电阻值最小，机械强度不降低，并恢复其原有的绝缘强度。连接时，应正确区分相线、中性线、保护地线。可采用绝缘导线的颜色区分，或使用仪表测试对号，检查正确方可连接。导线连接见38、3.8节条有关内容。3.7 线路检查绝缘摇测请见38、3.8节条有关内容。4质量标准4.1 保证项目：导线间和导线
10、对地间的绝缘电阻值必须大于0.5MQ。检验方法：实测或检查绝缘电阻测试记录。4.2 基本项目:4.2.1 槽板敷设应符合以下规定：槽板紧贴建筑物的表面，布置合理，固定可靠，横平竖直。直线段的盖板接口与底板接口应错开，其间距小于100mmo盖板无扭曲和翘角变形现象,接口严密整齐，槽板表面色泽均匀无污染。检验方法：观察检查。4.2.2 槽板线路的保护应符合以下规定：线路穿过梁、柱、墙和楼板有保护管，跨越建筑物变形缝处槽板断开，导线加套保护软管并留有适当余量，保护软管应放在槽板内。线路与电气器具、塑料圆台连接平密,导线无裸露现象，固定牢固。检验方法：观察检查。4.2.3 导线的连接应符合以下规定：连
11、接牢固，包扎严密，绝缘良好，不伤线芯，槽板内无接头，接头放在器具或接线盒内。检验方法：观察检查。4.3 允许偏差项目：槽板配线允许偏差和检验方法应符合表3-36的规定。槽板配线允许偏差和检验方法表3-36项次允许偏差（mm）检验方法12水平或垂直敷设的直线段平直程度垂直度55拉线、尺量检查拉线、尺量检查5成品保护5.1 安装塑料线槽配线时，应注意保持墙面整洁。5.2 接、焊、包完成后，盒盖、槽盖应全部盖严实平整，不允许有导线外露现象。5.3 塑料线槽配线完成后，不得再次喷浆、刷油，以防止导线和电气器具被污染。6应注意的质量问题6.1 线槽内有灰尘和杂物，配线前应先将线槽内的灰尘和杂物清净。6.
12、2 线槽底板松动和有翘边现象，胀管或木砖固定不牢、螺丝未拧紧；槽板本般的质量有问题。固定底板时，应先将木砖或胀管固定牢，再将固定螺丝拧紧。线槽应选用合格产品。6.3 线槽盖板接口不严，缝隙过大并有错台。操作时应仔细地将盖板接口又蜘，避免有错台。6.4 线槽内的导线放置杂乱，配线时，应将导线理顺，绑扎成束。6.5 不同电压等级的电路放置在同一线槽内。操作时应按照图纸及规范要求将不同电压等级的线路分开敷设。同一电压等级的导线可放在同一线槽内。6.6 线槽内导线截面和根数超出线槽的允许规定。应按要求配线。6.7 接、焊、包不符合要求。应按要求及时改正。7质量记录7.1 绝缘导线与塑料线槽产品出厂合格证。7.2 塑料线槽配线工程安装预检、自检、互检记录。7.3 设计变更洽商记录，竣工图。7.4 塑料线槽配线分项工程质量检验评定记录。（借用槽板配线表）7.5 电气绝缘电阻记录。
