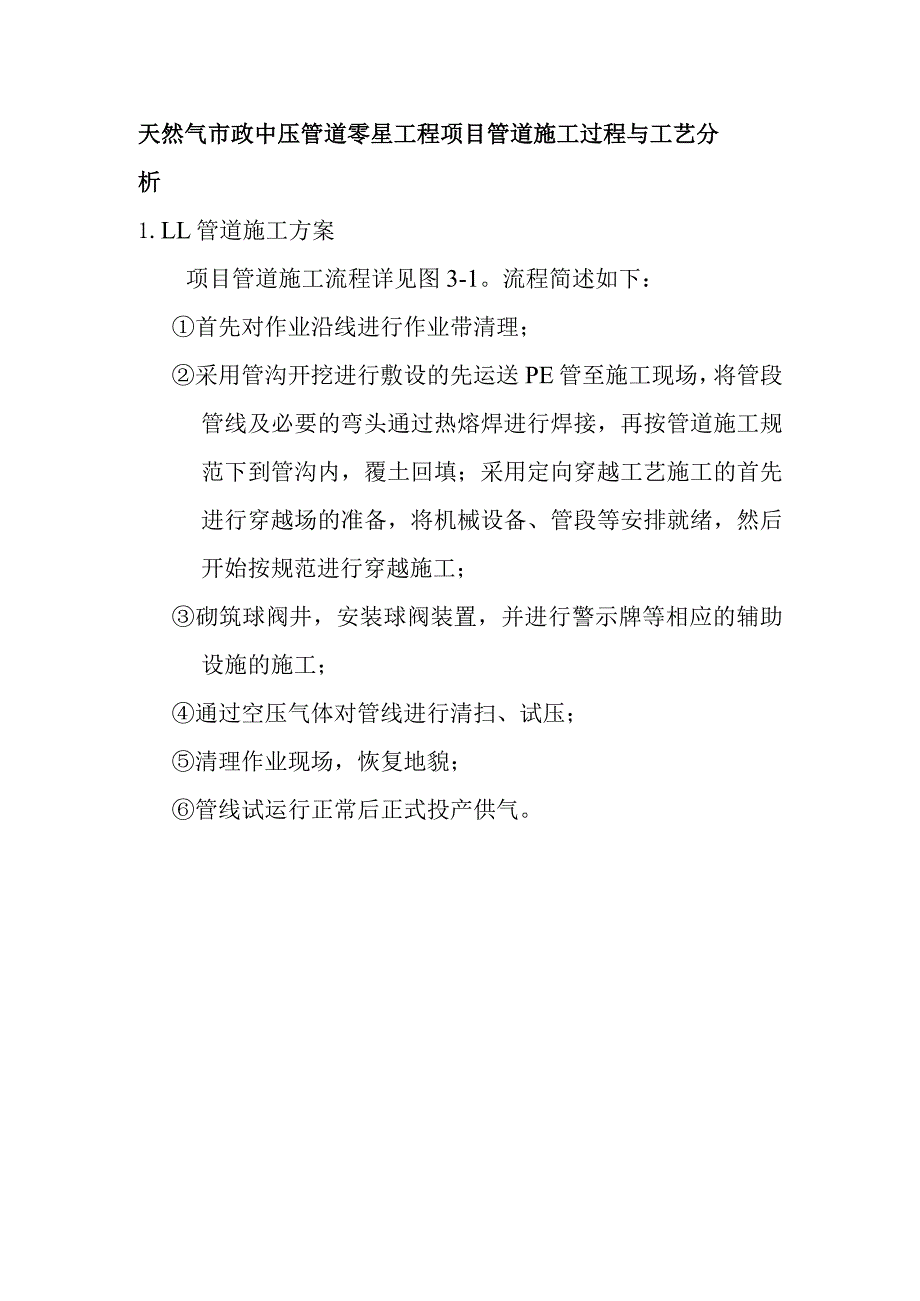

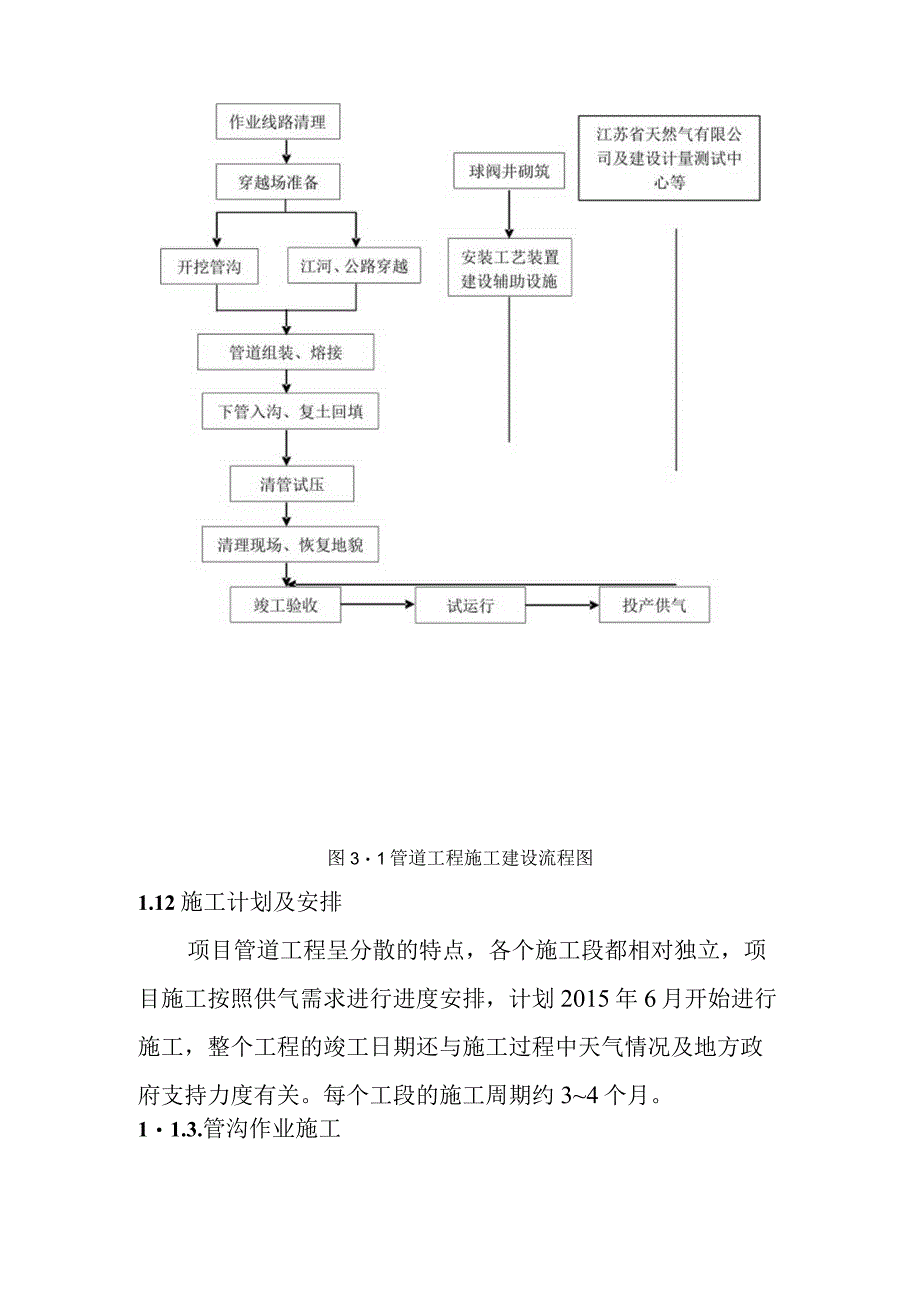

1、天然气市政中压管道零星工程项目管道施工过程与工艺分析1.LL管道施工方案项目管道施工流程详见图3-1。流程简述如下：首先对作业沿线进行作业带清理；采用管沟开挖进行敷设的先运送PE管至施工现场，将管段管线及必要的弯头通过热熔焊进行焊接，再按管道施工规范下到管沟内，覆土回填；采用定向穿越工艺施工的首先进行穿越场的准备，将机械设备、管段等安排就绪，然后开始按规范进行穿越施工；砌筑球阀井，安装球阀装置，并进行警示牌等相应的辅助设施的施工；通过空压气体对管线进行清扫、试压；清理作业现场，恢复地貌；管线试运行正常后正式投产供气。图31管道工程施工建设流程图1.12施工计划及安排项目管道工程呈分散的特点，各

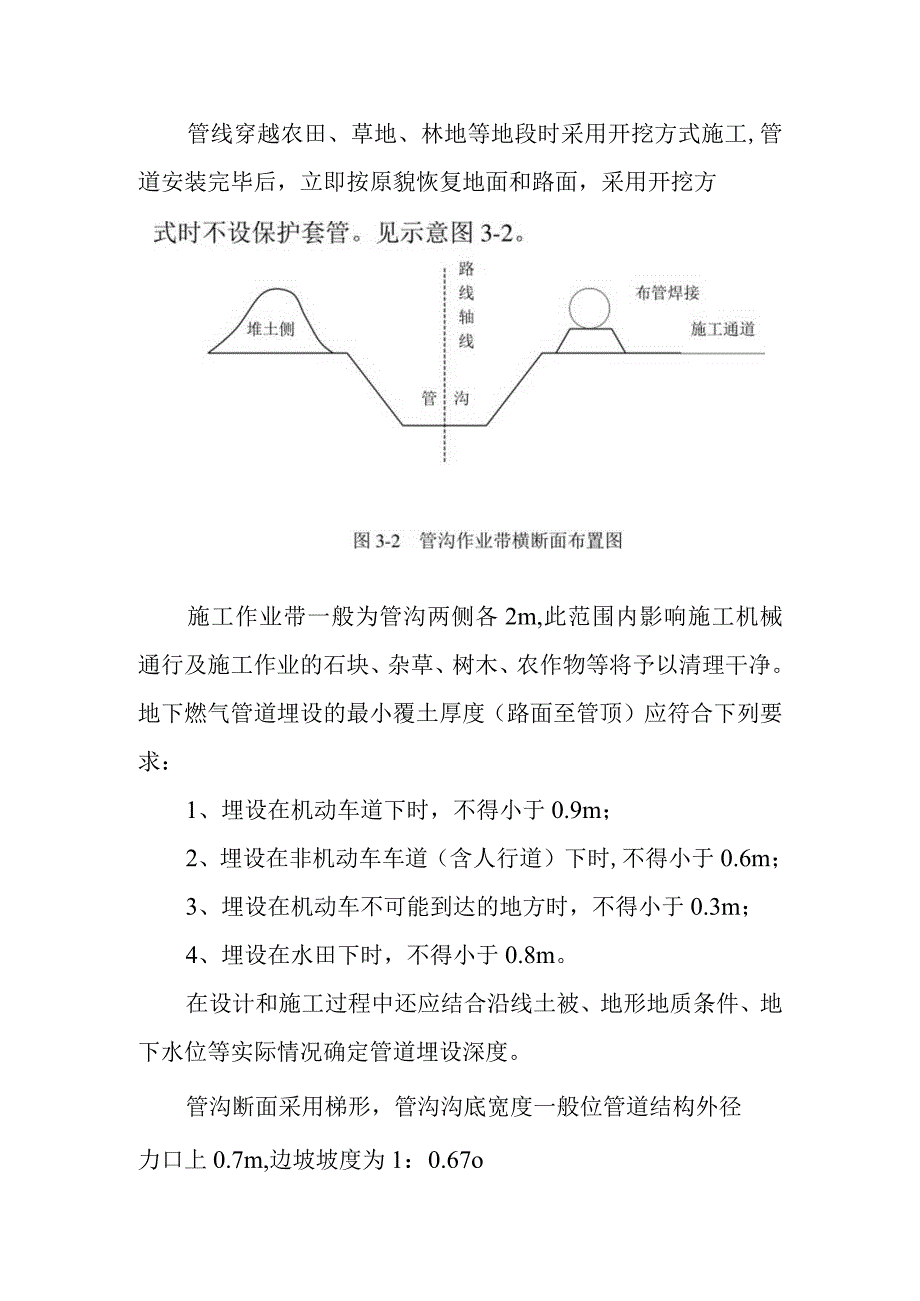

2、个施工段都相对独立，项目施工按照供气需求进行进度安排，计划2015年6月开始进行施工，整个工程的竣工日期还与施工过程中天气情况及地方政府支持力度有关。每个工段的施工周期约34个月。11.3.管沟作业施工管线穿越农田、草地、林地等地段时采用开挖方式施工,管道安装完毕后，立即按原貌恢复地面和路面，采用开挖方施工作业带一般为管沟两侧各2m,此范围内影响施工机械通行及施工作业的石块、杂草、树木、农作物等将予以清理干净。地下燃气管道埋设的最小覆土厚度（路面至管顶）应符合下列要求：1、埋设在机动车道下时，不得小于0.9m；2、埋设在非机动车车道（含人行道）下时,不得小于0.6m；3、埋设在机动车不可能到达
3、的地方时，不得小于0.3m；4、埋设在水田下时，不得小于0.8m。在设计和施工过程中还应结合沿线土被、地形地质条件、地下水位等实际情况确定管道埋设深度。管沟断面采用梯形，管沟沟底宽度一般位管道结构外径力口上0.7m,边坡坡度为1：0.67o在农田、草地、林地等地段开挖时，熟土（表层耕作土）和生土（下层土）分开堆放，表层不小于0.5m深的熟土应靠边界线堆放，生土靠近管沟堆放，且堆土坡脚距沟边不小于0.5m。管沟回填按生、熟土顺序堆放，以保护耕作层。回填后管沟上方留有自然沉降余量（高出地面0.3m）,多于土方就地平整。管线转弯处和出土端设置固定墩，以保持管道的轴向稳定性。在管线沿途设置线路三桩（里
4、程桩、转角状和标志桩）。11.4.定向钻穿越施工方案本项目在穿越工程中采用定向钻施工。（1）定向钻施工工艺定向钻穿越是应用垂直钻井中所采用的定向钻技术发展起来的。其施工方法是先用定向钻机钻一导向孔，当钻头在对岸出土后，撤回钻杆，并在出土端连接一个根据穿越管径而定的扩孔器和穿越管段。在扩孔器转动（配以高压泥浆冲切）进行扩孔的同时，钻台上的活动卡盘向上移动，拉动扩孔器和管段前进，使管段敷设在扩大了的孔中。钻导向孔、预扩孔和管线回拖的施工过程见图3-43-6。定向钻穿越可常年施工，不受季节限制；工期短，质量好，不影响河流通航和防洪及交通道路车辆通行，可保证埋深；对水生生物和河流水质均不会造成影响。定
5、向钻系统主要包括钻机、动力源、泥浆系统、钻具、控向测量仪及重型吊车、推土机等辅助设备。其穿越施工场地要求较大，一般场地长度应满足管段的组装要求；对运输车辆和道路也有一定的要求。施工过程中将使用一定量的泥浆(设泥浆池)，所用泥浆的作用包括：护壁、润滑、冷却和冲洗钻头、清扫土屑、传递动力等。该泥浆的主要成分为膨润土混合清水。采用该方法还将产生少量的弃土。泥浆用量取决于穿越地质结构、穿越长度和管径。泥浆在施工期间设置泥浆坑，重复利用，施工完成后作废物处置。废弃泥浆处置一般采用自然干化后送当地城市垃圾填埋场卫生填埋。(2)定向钻穿越施工场地特征根据已有类似项目调查资料，定向钻穿越施工场地主要有两部分组成：钻机场地：主要包括1个泥浆池和2个蓄水池。泥浆池及蓄水池尺寸根据具体施工段的工程量进行确定。蓄水池底部和四周用土工布防渗。水源一般就近引自地表河流或水塘。回拖管场地：主要包括1个泥浆池及管道发送沟，根据具体施工段的工程量进行确定。定向钻穿越场地平面布置图见图3-3o入土侧现场布置图和出土侧现场布置图分别见图3-7和图3-8o钻导向孔图3-4钻导向孔示意图图3-5预扩孔示意图管线回拖图3-6管线回拖示意图O714.汉戊海图3-7入土场不意图图3-8出土场示意图注：入、出上场示意图中包括内容视工程具体情况合理布JSL
