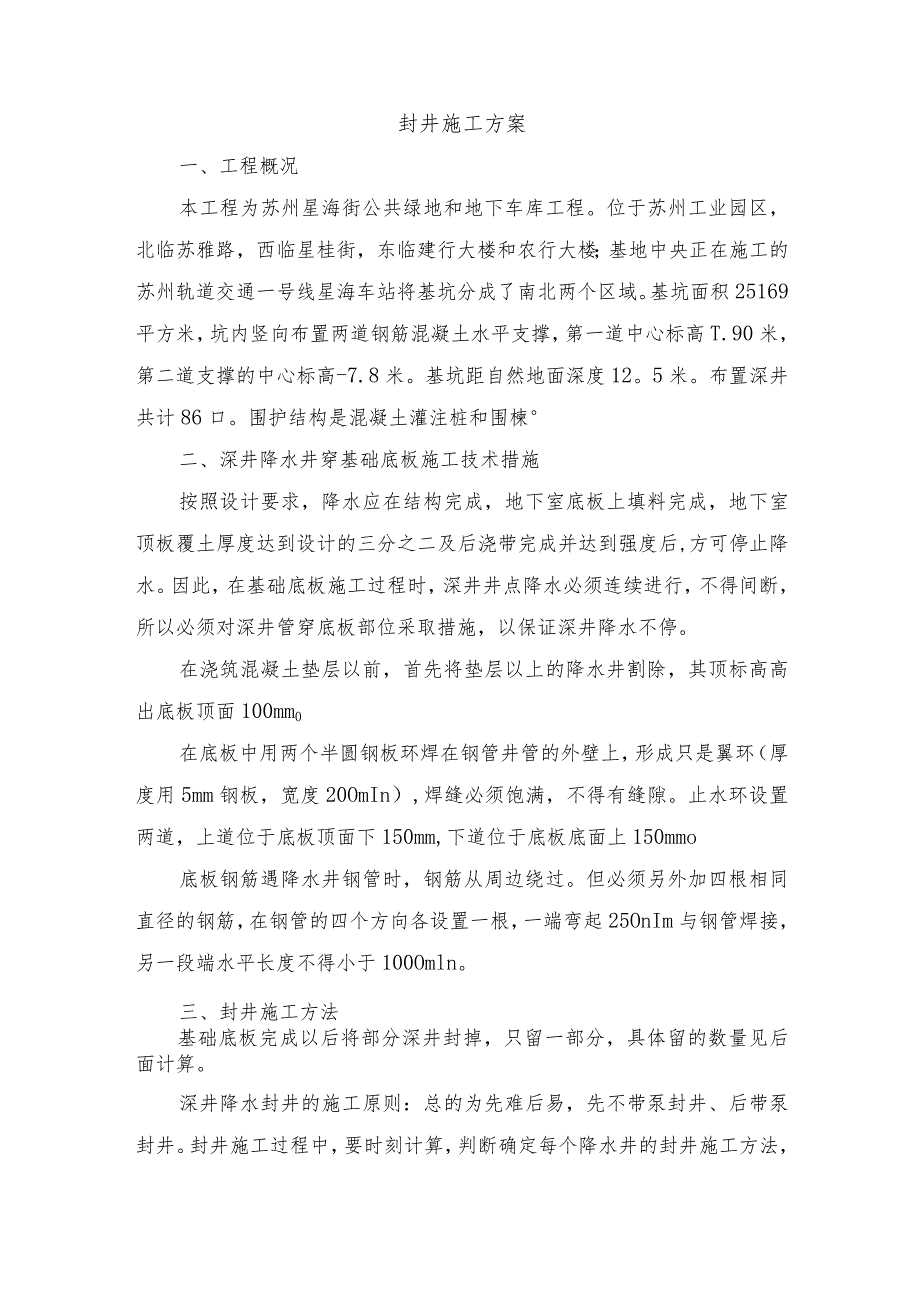

封井施工方案.docx_第1页
第1页 / 共4页

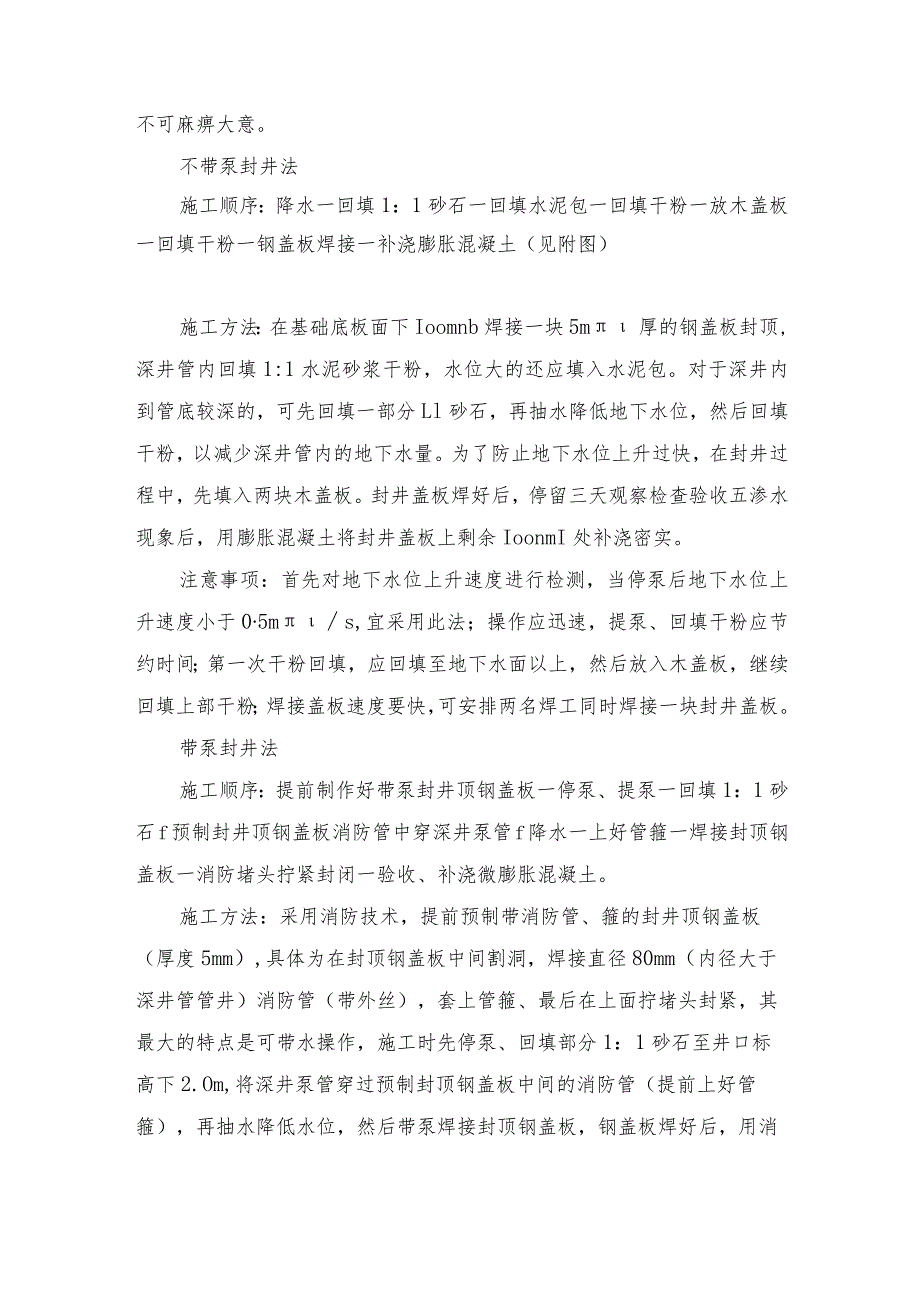

封井施工方案.docx_第2页
第2页 / 共4页

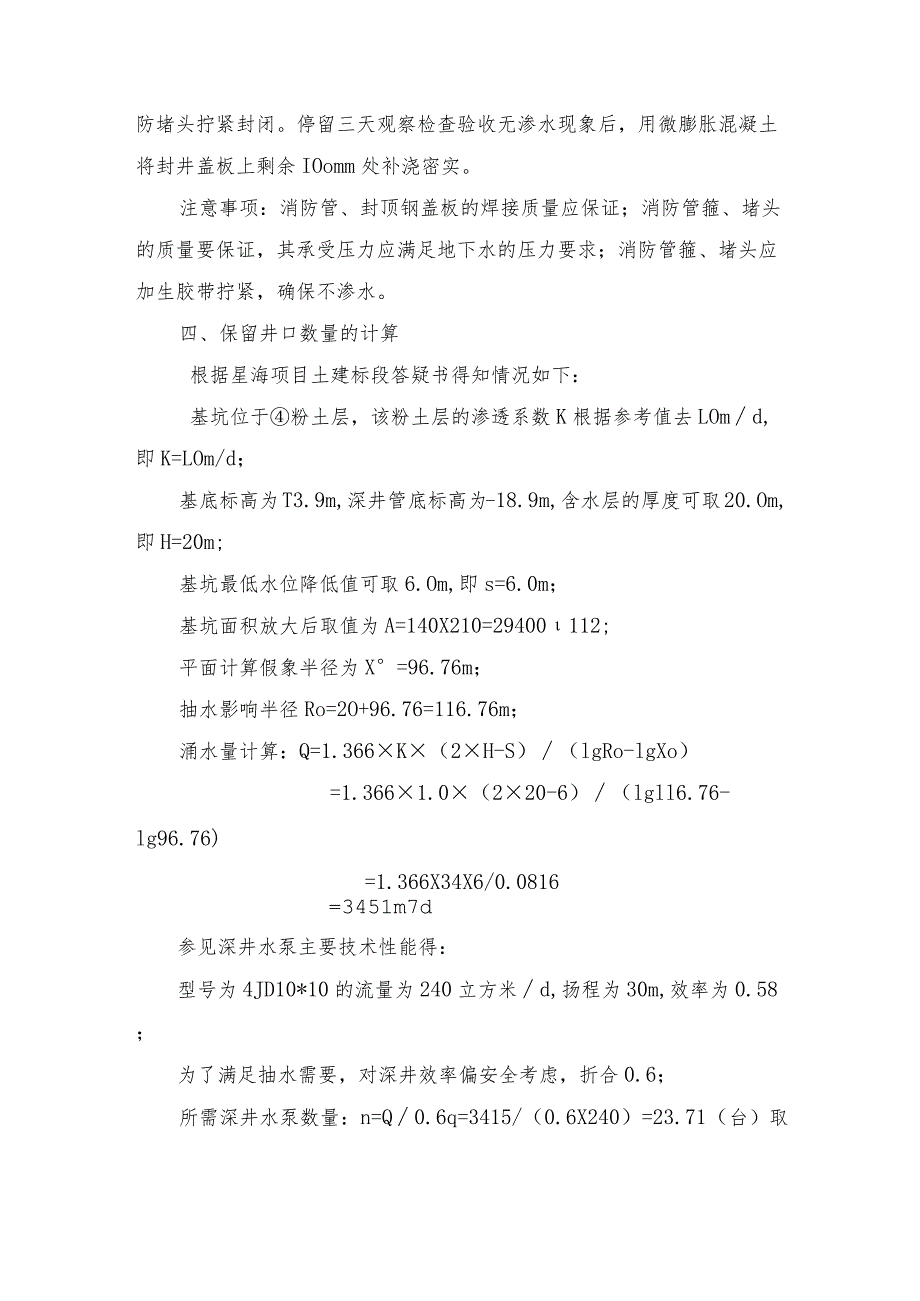

封井施工方案.docx_第3页
第3页 / 共4页
封井施工方案.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《封井施工方案.docx》由会员分享,可在线阅读,更多相关《封井施工方案.docx(4页珍藏版)》请在第壹文秘上搜索。

1、封井施工方案一、工程概况本工程为苏州星海街公共绿地和地下车库工程。位于苏州工业园区,北临苏雅路,西临星桂街,东临建行大楼和农行大楼;基地中央正在施工的苏州轨道交通一号线星海车站将基坑分成了南北两个区域。基坑面积25169平方米,坑内竖向布置两道钢筋混凝土水平支撑,第一道中心标高T.90米,第二道支撑的中心标高-7.8米。基坑距自然地面深度12。5米。布置深井共计86口。围护结构是混凝土灌注桩和围楝二、深井降水井穿基础底板施工技术措施按照设计要求,降水应在结构完成,地下室底板上填料完成,地下室顶板覆土厚度达到设计的三分之二及后浇带完成并达到强度后,方可停止降水。因此,在基础底板施工过程时,深井井

2、点降水必须连续进行,不得间断,所以必须对深井管穿底板部位采取措施,以保证深井降水不停。在浇筑混凝土垫层以前,首先将垫层以上的降水井割除,其顶标高高出底板顶面100mm0在底板中用两个半圆钢板环焊在钢管井管的外壁上,形成只是翼环(厚度用5mm钢板,宽度20OmIn),焊缝必须饱满,不得有缝隙。止水环设置两道,上道位于底板顶面下150mm,下道位于底板底面上150mmo底板钢筋遇降水井钢管时,钢筋从周边绕过。但必须另外加四根相同直径的钢筋,在钢管的四个方向各设置一根,一端弯起25OnIm与钢管焊接,另一段端水平长度不得小于100Omln。三、封井施工方法基础底板完成以后将部分深井封掉,只留一部分,

3、具体留的数量见后面计算。深井降水封井的施工原则:总的为先难后易,先不带泵封井、后带泵封井。封井施工过程中,要时刻计算,判断确定每个降水井的封井施工方法,不可麻痹大意。不带泵封井法施工顺序:降水一回填1:1砂石一回填水泥包一回填干粉一放木盖板一回填干粉一钢盖板焊接一补浇膨胀混凝土(见附图)施工方法:在基础底板面下Ioomnb焊接一块5m厚的钢盖板封顶,深井管内回填1:1水泥砂浆干粉,水位大的还应填入水泥包。对于深井内到管底较深的,可先回填一部分Ll砂石,再抽水降低地下水位,然后回填干粉,以减少深井管内的地下水量。为了防止地下水位上升过快,在封井过程中,先填入两块木盖板。封井盖板焊好后,停留三天观

4、察检查验收五渗水现象后,用膨胀混凝土将封井盖板上剩余IoonmI处补浇密实。注意事项:首先对地下水位上升速度进行检测,当停泵后地下水位上升速度小于05ms,宜采用此法;操作应迅速,提泵、回填干粉应节约时间;第一次干粉回填,应回填至地下水面以上,然后放入木盖板,继续回填上部干粉;焊接盖板速度要快,可安排两名焊工同时焊接一块封井盖板。带泵封井法施工顺序:提前制作好带泵封井顶钢盖板一停泵、提泵一回填1:1砂石f预制封井顶钢盖板消防管中穿深井泵管f降水一上好管箍一焊接封顶钢盖板一消防堵头拧紧封闭一验收、补浇微膨胀混凝土。施工方法:采用消防技术,提前预制带消防管、箍的封井顶钢盖板(厚度5mm),具体为在

5、封顶钢盖板中间割洞,焊接直径80mm(内径大于深井管管井)消防管(带外丝),套上管箍、最后在上面拧堵头封紧,其最大的特点是可带水操作,施工时先停泵、回填部分1:1砂石至井口标高下2.Om,将深井泵管穿过预制封顶钢盖板中间的消防管(提前上好管箍),再抽水降低水位,然后带泵焊接封顶钢盖板,钢盖板焊好后,用消防堵头拧紧封闭。停留三天观察检查验收无渗水现象后,用微膨胀混凝土将封井盖板上剩余IOomm处补浇密实。注意事项:消防管、封顶钢盖板的焊接质量应保证;消防管箍、堵头的质量要保证,其承受压力应满足地下水的压力要求;消防管箍、堵头应加生胶带拧紧,确保不渗水。四、保留井口数量的计算根据星海项目土建标段答

6、疑书得知情况如下:基坑位于粉土层,该粉土层的渗透系数K根据参考值去LOmd,即K=LOm/d;基底标高为T3.9m,深井管底标高为-18.9m,含水层的厚度可取20.Om,即H=20m;基坑最低水位降低值可取6.Om,即s=6.0m;基坑面积放大后取值为A=140X210=29400112;平面计算假象半径为X=96.76m;抽水影响半径Ro=2O+96.76=116.76m;涌水量计算:Q=1.366K(2H-S)(lgRo-lgXo)=1.3661.0(220-6)(lgll6.76-lg96.76)=1.366X34X6/0.0816=3451m7d参见深井水泵主要技术性能得:型号为4JD10*10的流量为240立方米d,扬程为30m,效率为0.58;为了满足抽水需要,对深井效率偏安全考虑,折合0.6;所需深井水泵数量:n=Q0.6q=3415/(0.6X240)=23.71(台)取整数n=24(台);取安全系数L5,则n=24XL5=36(台)经计算筏板基础完成后保留36口井,就能够满足施工中降水要求。如因为地质情况与计算中所取值差异较大,可作适当的调整。另外,在施工的过程中保留一定数量的观察井,当水位不大的时候可以封掉,如果水位过大,则用来作深井降水使用。
