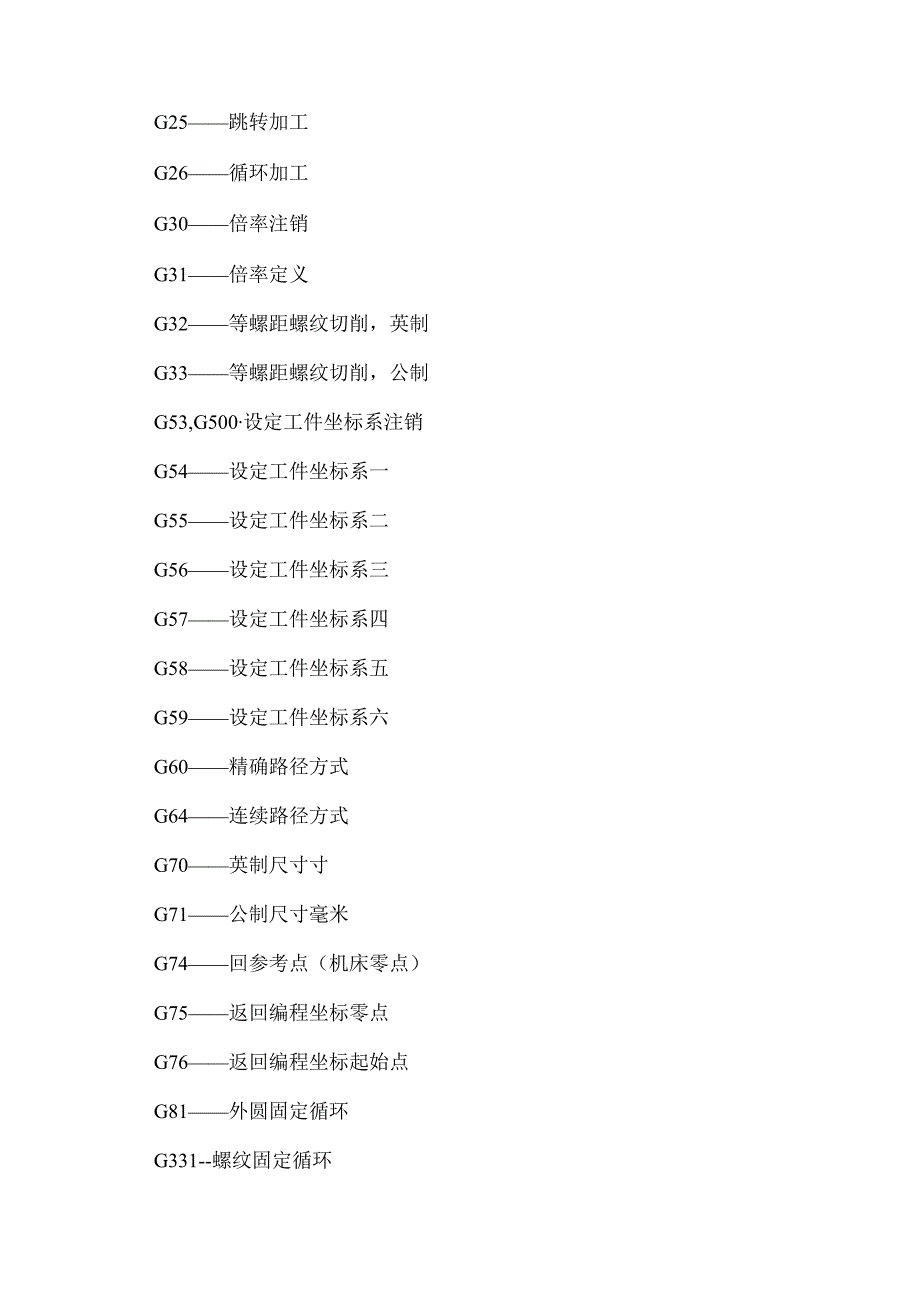

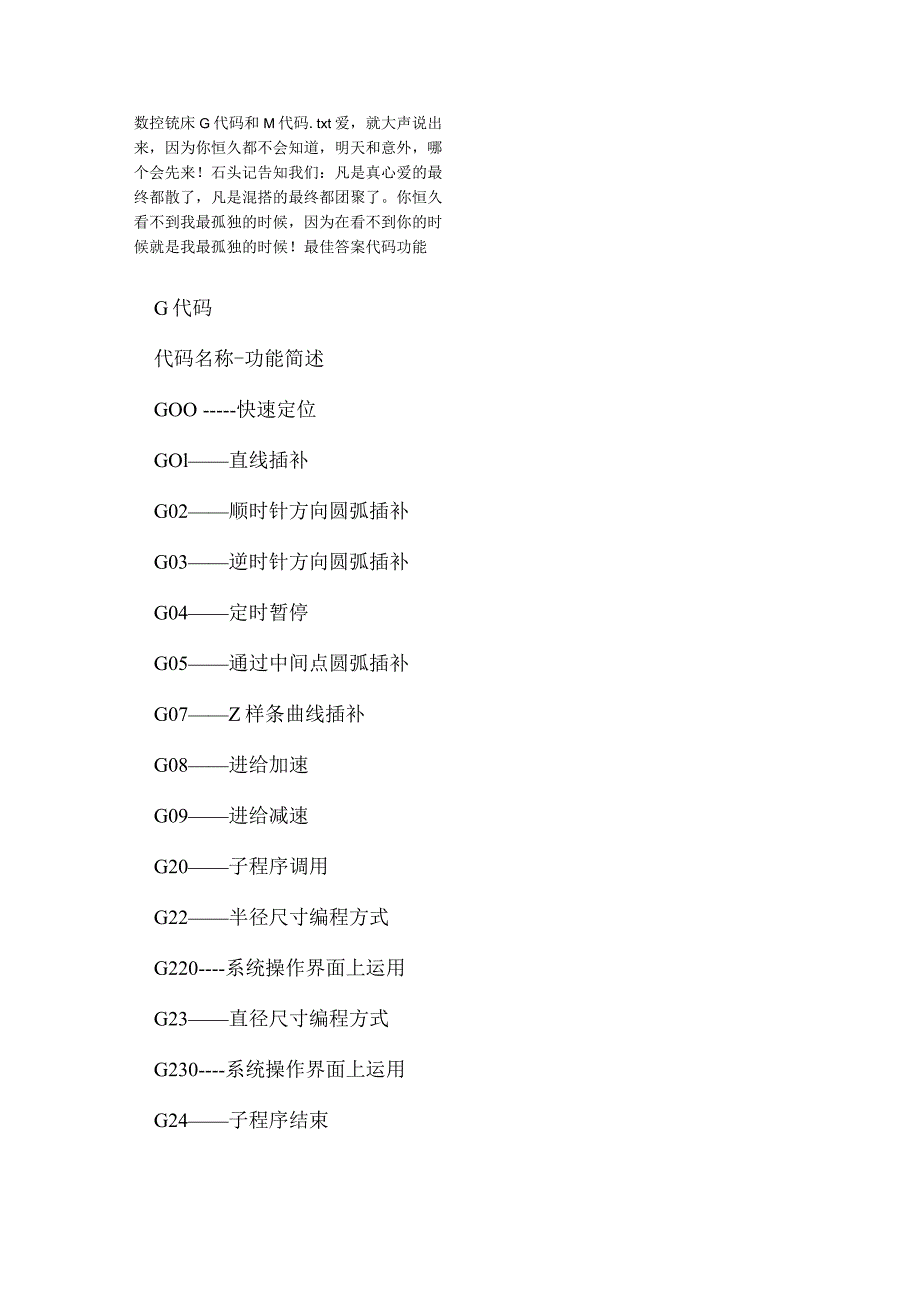

1、数控铳床G代码和M代码.txt爱，就大声说出来，因为你恒久都不会知道，明天和意外，哪个会先来！石头记告知我们：凡是真心爱的最终都散了，凡是混搭的最终都团聚了。你恒久看不到我最孤独的时候，因为在看不到你的时候就是我最孤独的时候！最佳答案代码功能G代码代码名称-功能简述GOO快速定位GOl直线插补G02顺时针方向圆弧插补G03逆时针方向圆弧插补G04定时暂停G05通过中间点圆弧插补G07Z样条曲线插补G08进给加速G09进给减速G20子程序调用G22半径尺寸编程方式G220-系统操作界面上运用G23直径尺寸编程方式G230-系统操作界面上运用G24子程序结束G25跳转加工G26循环加工G30倍率注

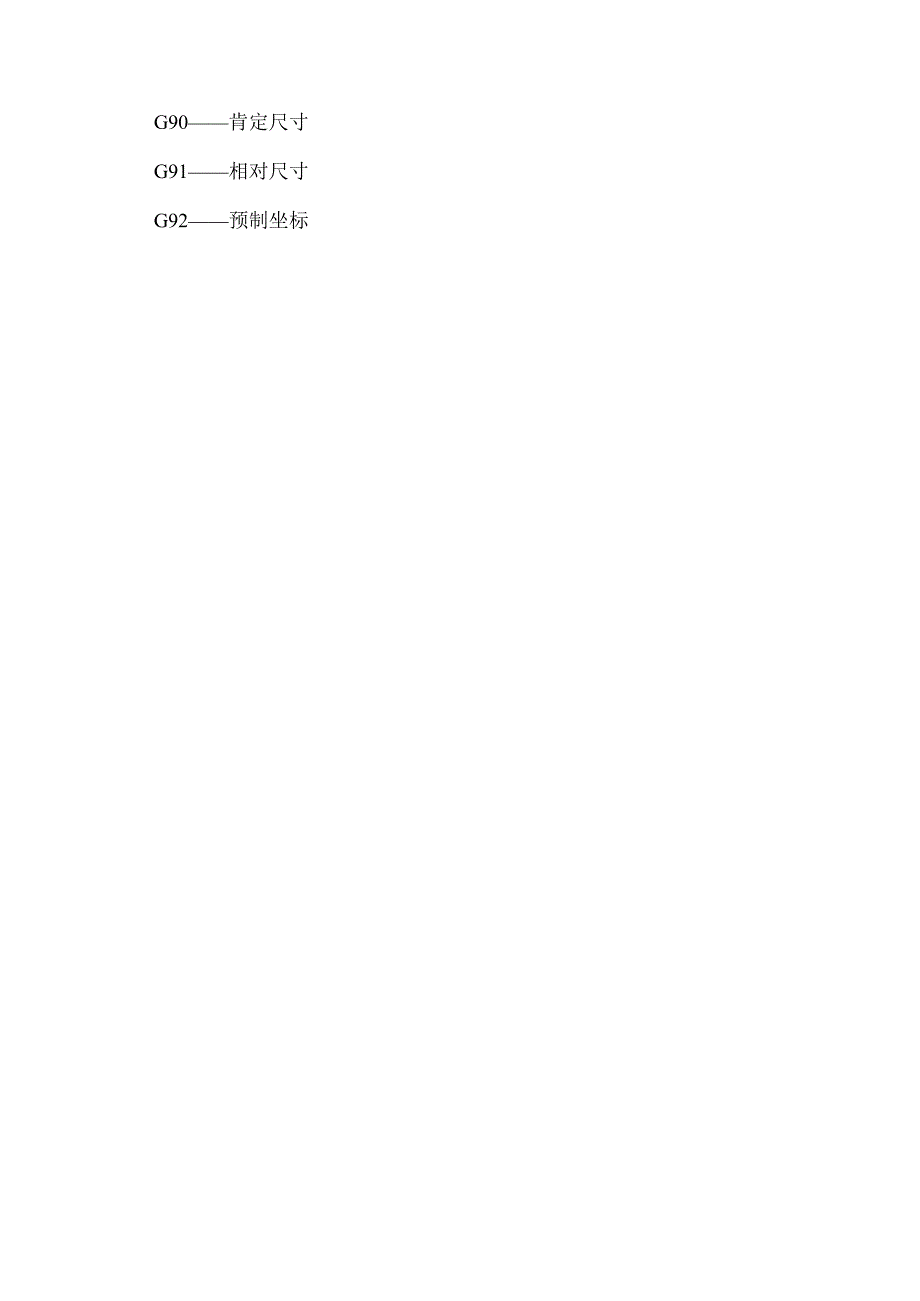

2、销G31倍率定义G32等螺距螺纹切削，英制G33等螺距螺纹切削，公制G53,G500设定工件坐标系注销G54设定工件坐标系一G55设定工件坐标系二G56设定工件坐标系三G57设定工件坐标系四G58设定工件坐标系五G59设定工件坐标系六G60精确路径方式G64连续路径方式G70英制尺寸寸G71公制尺寸毫米G74回参考点（机床零点）G75返回编程坐标零点G76返回编程坐标起始点G81外圆固定循环G331-螺纹固定循环G90肯定尺寸G91相对尺寸G92预制坐标G94进给率，每分钟进给G95进给率，每转进给功能详解GOO-快速定位格式：GOOX(U)_Z(W)_说明：(1)该指令使刀具依据点位限制方式
3、快速移动到指定位置。移动过程中不得对工件进行加工。(2)全部编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止,而其他轴接着运动，(3)不运动的坐标无须编程。GoO可以写成Go例：GOOX75Z200GOU-25W-100先是X和Z同时走25快速到A点，接着Z向再走75快速到B点。GO1一直线插补格式：GOlX(U)_Z(W)_F_(mm/min)说明：(1)该指令使刀具依据直线插补方式移动到指定位置。移动速度是由F指令进给速度。全部的坐标都可以联动运行。(2)G01也可以写成GI例：GOlX40Z20F150两轴联动从A点到B点G02一逆圆插补格式1:G02X(u)Z(w)IKF说明：
4、(1)X、Z在G90时，圆弧终点坐标是相对编程零点的肯定坐标值。在G91时，圆弧终点是相对圆弧起点的增量值Q无论G90,G91时，I和K均是圆弧终点的坐标值。I是X方向值、K是Z方向值。圆心坐标在圆弧插补时不得省略，除非用其他格式编程。(2) G02指令编程时，可以干脆编过象限圆，整圆等。注：过象限时，会自动进行间隙补偿，假如参数区末输入间隙补偿与机床实际反向间隙悬殊，都会在工件上产生明显的切痕。(3) G02也可以写成G2。例：G02X60Z50140KOF120格式2:G02X(u)Z(w)R(-)F说明：(1)不能用于整圆的编程(2)R为工件单边R弧的半径。R为带符号，“+”表示圆弧角小
5、于180度；“一”表示圆弧角大于180度。其中“+”可以省略。(3)它以终点点坐标为准，当终点与起点的长度值大于2R时，则以直线代替圆弧。例：G02X60Z50R20F120格式3:G02X(u)Z(w)CR=(半径)F_格式4:G02X(u)Z(w)D(直径)F_这两种编程格式基本上与格式2相同G03一顺圆插补说明：除了圆弧旋转方向相反外，格式与G02指令相同。G04一定时暂停格式：G04_F_或G04_K_说明：加工运动暂停，时间到后，接着加工。暂停时间由F后面的数据指定。单位是秒。范围是0.01秒到300秒。G05经过中间点圆弧插补格式：G05X(u)Z(w)IXIZF说明：(1)X,Z
6、为终点坐标值,IX,IZ为中间点坐标值.其它与G02/G03相像例：G05X60Z50IX50IZ60F120G08/G09一进给加速/减速格式:G08说明：它们在程序段中独自占一行，在程序中运行到这一段时，进给速度将增加10%,如要增加20%则须要写成单独的两段。G22(G220)一半径尺寸编程方式格式：G22说明：在程序中独自占一行，则系统以半径方式运行，程序中下面的数值也是以半径为准的。G23(G230)一直径尺寸编程方式格式：G23说明：在程序中独自占一行，则系统以直径方式运行，程序中下面的数值也是以直径为准的。G25一跳转加工格式：G25LXXX说明：当程序执行到这段程序时，就转移它
7、指定的程序段。(XXX为程序段号)。G26一循环加工格式：G26LXXXQXX说明：当程序执行到这段程序时，它指定的程序段起先到本段作为一个循环体，循环次数由Q后面的数值确定。G30f率注销格式：G30说明：在程序中独自占一行，与G31协作运用，注销G31的功能。G31一倍率定义格式：G31FG32一等螺距螺纹加工(英制)G33一等螺距螺纹加工(公制)格式：G32G33X(u)Z(w)F说明：(1)X、Z为终点坐标值，F为螺距(2) G33/G32只能加工单刀、单头螺纹。(3) X值的变更，能加工锥螺纹(4)运用该指令时，主轴的转速不能太高，否则刀具磨损较大。G50一设定工件坐标/设定主轴最高
8、(低)转速格式：G5OSQ说明：S为主轴最高转速，Q为主轴最低转速G54一设定工件坐标一格式：G54说明：在系统中可以有几个坐标系，G54对应于第一个坐标系，其原点位置数值在机床参数中设定。G55一设定工件坐标二同上G56一设定工件坐标三同上G57一设定工件坐标四同上G58一设定工件坐标五同上G59一设定工件坐标六同上G60-精确路径方式格式：G60说明：在实际加工过程中，几个动作连在一起时，用精确路径编程时,那么在进行下一段加工时，将会有个缓冲过程（意即减速）G64连续路径方式格式：G64说明：相对G60而言。主要用于粗加工。G74一回参考点（机床零点）格式：G74XZ说明：（1）本段中不得
9、出现其他内容。（2） G74后面出现的的座标将以X、Z依次回零。(3)运用G74前必需确认机床装配了参考点开关。(4)也可以进行单轴回零。G75一返回编程坐标零点格式：G75XZ说明：返回编程坐标零点G76-返回编程坐标起始点格式：G76说明：返回到刀具起先加工的位置。G81一外圆(内圆)固定循环格式：G81_X(U)_Z(W)_R_I_K_F_说明：(I)X,Z为终点坐标值，U,W为终点相对于当前点的增量值。(2)R为起点截面的要加工的直径。(3)1为粗车进给，K为精车进给，I、K为有符号数，并且两者的符号应相同。符号约定如下：由外向中心轴切削(车外圆)为“一”，反这为(4)不同的X,Z,R
10、确定外圆不同的开关，如：有锥度或没有度，正向锥度或反向锥度，左切削或右切削等。(5)F为切削加工的速度(mmmin)(6)加工结束后，刀具停止在终点上。例：G81X40Z100R151-3K-IFlOO加工过程：1：GOI进刀2倍的1(第一刀为I,最终一刀为I+K精车)，进行深度切削：2: GoI两轴插补，切削至终点截面，假如加工结束则停止：3: GOl退刀I到平安位置，同时进行协助切面光滑处理4: GOo快速进刀到高工面I外，预留I进行下一步切削加工，重复至IoG90一肯定值方式编程格式：G90说明：(l)G90编入程序时，以后全部编入的坐标值全部是以编程零点为基准的。(2)系统上电后，机床
11、处在G状态。NOOlOG90G92x20z90N0020GOlX40Z80FlOON0030G03X60Z50IOK-ION0040M02G91一增量方式编程格式：G91说明：G91编入程序时，之后全部坐标值均以前一个坐标位置作为起点来计算运动的编程值。在下一段坐标系中，始终以前一点作为起始点来编程。例：NOOlOG91G92X20Z85N0020GOlX20Z-IOFlOON0040X20Z-15N0050M02G92一设定工件坐标系格式：G92X_Z_说明：(1)G92只变更系统当前显示的坐标值，不移动坐标轴，达到设定坐标原点的目的。(2)G92的效果是将显示的刀尖坐标改成设定值。(3)G
12、92后面的XZ可分别编入，也可全编。G94进给率，每分钟进给说明：这是机床的开机默认状态。G20一子程序调用格式：G20L_N_说明：(I)L后为要调用的子程序N后的程序名，但不能把N输入。N后面只允许带数字l-99999999o(2)本段程序不得出现以上描述以外的内容。G24一子程序结束返回格式：G24说明：(1)G24表示子程序结束，返回到调用该子程序程序的下一段。(2)G24与G20成对出现(3)G24本段不允许有其它指令出现。编辑本段实例例：通过下例说明在子程序调用过程中参数的传递过程，请留意应用程序名：PlOM03SlOOOG20L200M02N200G92X50ZlOOGOlX40
13、FlOOZ97G02Z92X50IlOKOFlOOGOlZ-25FlOOGOOX60ZlOOG24假如要多次调用，请按如下格式运用M03SlOOONlOOG20L200NlOlG20L200N105G20L200M02N200G92X50ZlOOGOlX40FlOOZ97G02Z92X50IlOKOFlOOGOlZ-25FlOOGOOX60ZlOOG24G331螺纹加工循环格式：G331X_Z_I_K_R_p_说明：(I)X向直径变更，X=O是直螺纹(2)Z是螺纹长度，肯定或相对编程均可(3)1是螺纹切完后在X方向的退尾长度，值(4)R螺纹外径与根径的直径差，正值(5)K螺距KMM(6)p螺纹
14、的循环加工次数，即分几刀切完提示：1、每次进刀深度为R+P并取整，最终一刀不进刀来光整螺纹面2、内螺纹退尾依据沿X的正负方向确定I值的称号。3、螺纹加工循环的起始位置为将刀尖对准螺纹的外圆处。例子：GOx30zG331z-50xilk2rl.5p5GOzM05编辑本段留意事项补充一下：1、GOOGOlGoO运动轨迹有直线和折线两种，该指令只是用于点定位，不能用于切削加工GOl按指定进给速度以直线运动方式运动到指令指定的目标点，一般用于切削加工2、G02G03G02:顺时针圆弧插补G03:逆时针圆弧插补3、G04（延时或暂停指令）一般用于正反转切换、加工盲孔、阶梯孔、车削切槽4、Gl7、Gl8、G19平面选择指令，指定平面加工，一般用于铳床和加工中心G17:X-Y平面，可省略，也可以是与X-Y平面相平行的平面G18:X-Z平面或与之平行的平面，数控车床中只有X-Z平面，不用特地指定G19:Y-Z平面或与之平行的平面G27:返回参考点，检查、确认参考点位置G2
