《新技术新工艺的应用.docx》由会员分享，可在线阅读，更多相关《新技术新工艺的应用.docx（7页珍藏版）》请在第壹文秘上搜索。

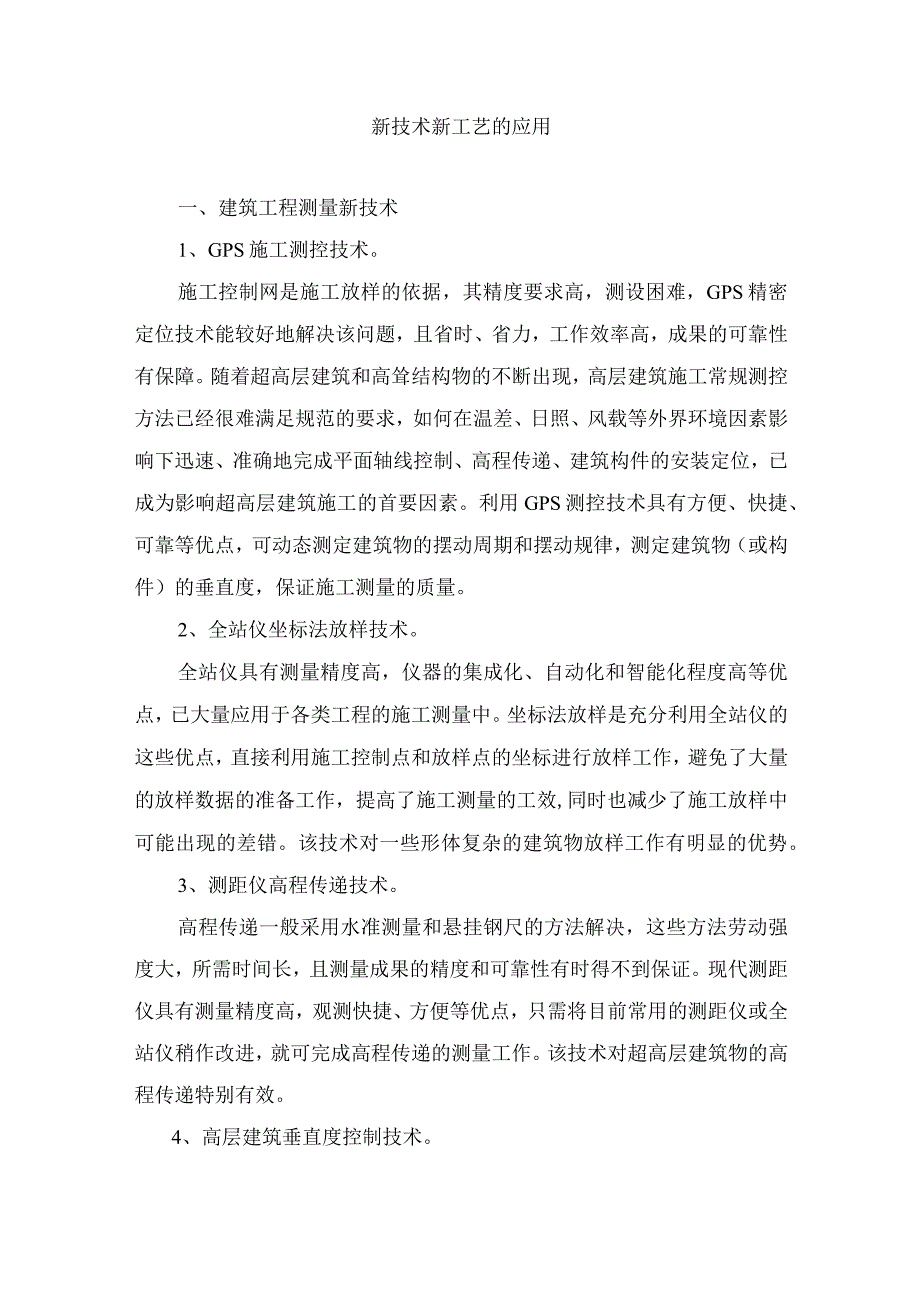

1、新技术新工艺的应用一、建筑工程测量新技术1、GPS施工测控技术。施工控制网是施工放样的依据，其精度要求高，测设困难，GPS精密定位技术能较好地解决该问题，且省时、省力，工作效率高，成果的可靠性有保障。随着超高层建筑和高耸结构物的不断出现，高层建筑施工常规测控方法已经很难满足规范的要求，如何在温差、日照、风载等外界环境因素影响下迅速、准确地完成平面轴线控制、高程传递、建筑构件的安装定位，已成为影响超高层建筑施工的首要因素。利用GPS测控技术具有方便、快捷、可靠等优点，可动态测定建筑物的摆动周期和摆动规律，测定建筑物（或构件）的垂直度，保证施工测量的质量。2、全站仪坐标法放样技术。全站仪具有测量精
2、度高，仪器的集成化、自动化和智能化程度高等优点，已大量应用于各类工程的施工测量中。坐标法放样是充分利用全站仪的这些优点，直接利用施工控制点和放样点的坐标进行放样工作，避免了大量的放样数据的准备工作，提高了施工测量的工效,同时也减少了施工放样中可能出现的差错。该技术对一些形体复杂的建筑物放样工作有明显的优势。3、测距仪高程传递技术。高程传递一般采用水准测量和悬挂钢尺的方法解决，这些方法劳动强度大，所需时间长，且测量成果的精度和可靠性有时得不到保证。现代测距仪具有测量精度高，观测快捷、方便等优点，只需将目前常用的测距仪或全站仪稍作改进，就可完成高程传递的测量工作。该技术对超高层建筑物的高程传递特别

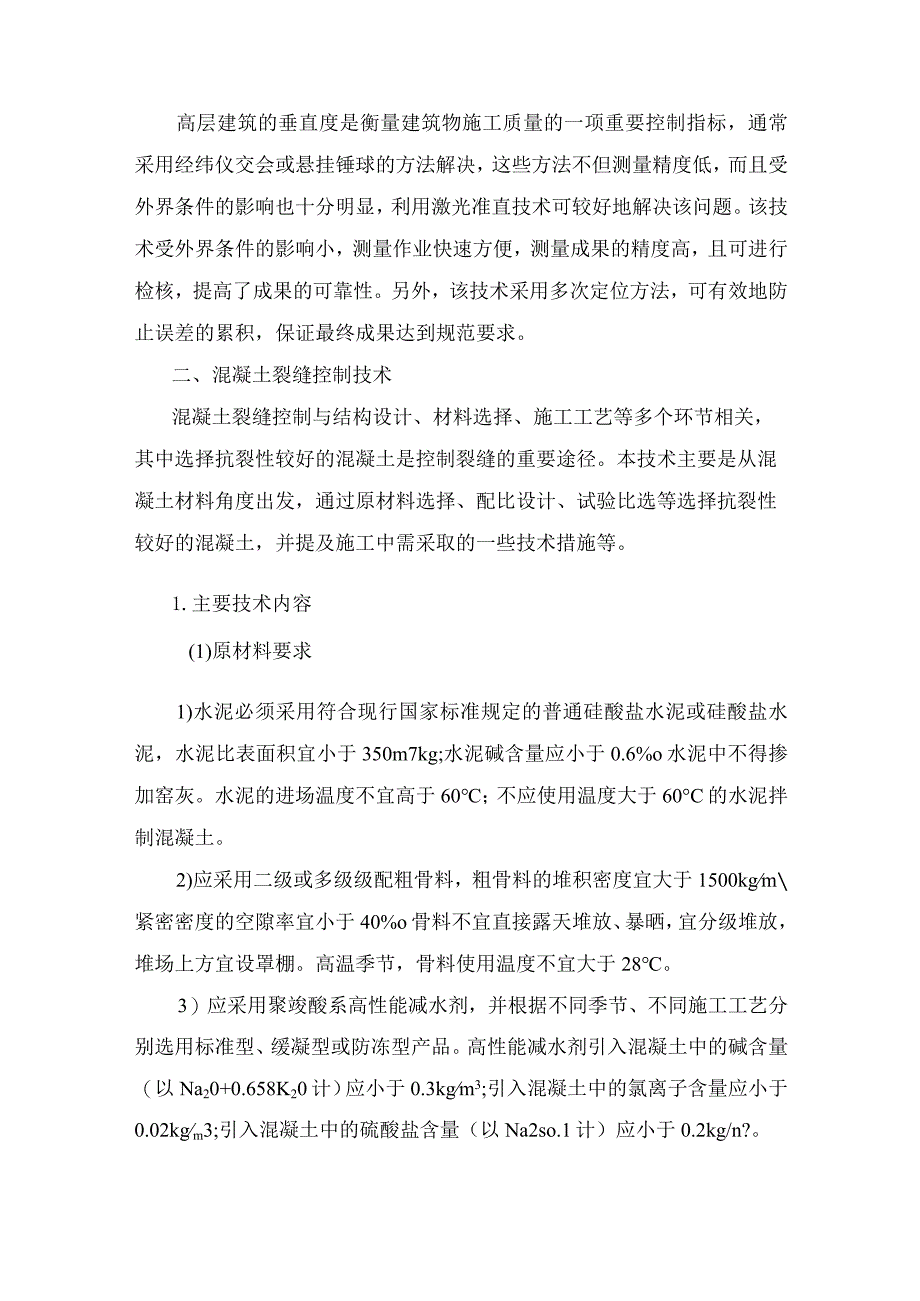

3、有效。4、高层建筑垂直度控制技术。高层建筑的垂直度是衡量建筑物施工质量的一项重要控制指标，通常采用经纬仪交会或悬挂锤球的方法解决，这些方法不但测量精度低，而且受外界条件的影响也十分明显，利用激光准直技术可较好地解决该问题。该技术受外界条件的影响小，测量作业快速方便，测量成果的精度高，且可进行检核，提高了成果的可靠性。另外，该技术采用多次定位方法，可有效地防止误差的累积，保证最终成果达到规范要求。二、混凝土裂缝控制技术混凝土裂缝控制与结构设计、材料选择、施工工艺等多个环节相关，其中选择抗裂性较好的混凝土是控制裂缝的重要途径。本技术主要是从混凝土材料角度出发，通过原材料选择、配比设计、试验比选等选
4、择抗裂性较好的混凝土，并提及施工中需采取的一些技术措施等。1.主要技术内容(1)原材料要求1)水泥必须采用符合现行国家标准规定的普通硅酸盐水泥或硅酸盐水泥，水泥比表面积宜小于350m7kg;水泥碱含量应小于0.6%o水泥中不得掺加窑灰。水泥的进场温度不宜高于60；不应使用温度大于60C的水泥拌制混凝土。2)应采用二级或多级级配粗骨料，粗骨料的堆积密度宜大于1500kgm紧密密度的空隙率宜小于40%o骨料不宜直接露天堆放、暴晒，宜分级堆放，堆场上方宜设罩棚。高温季节，骨料使用温度不宜大于28。3）应采用聚竣酸系高性能减水剂，并根据不同季节、不同施工工艺分别选用标准型、缓凝型或防冻型产品。高性能减

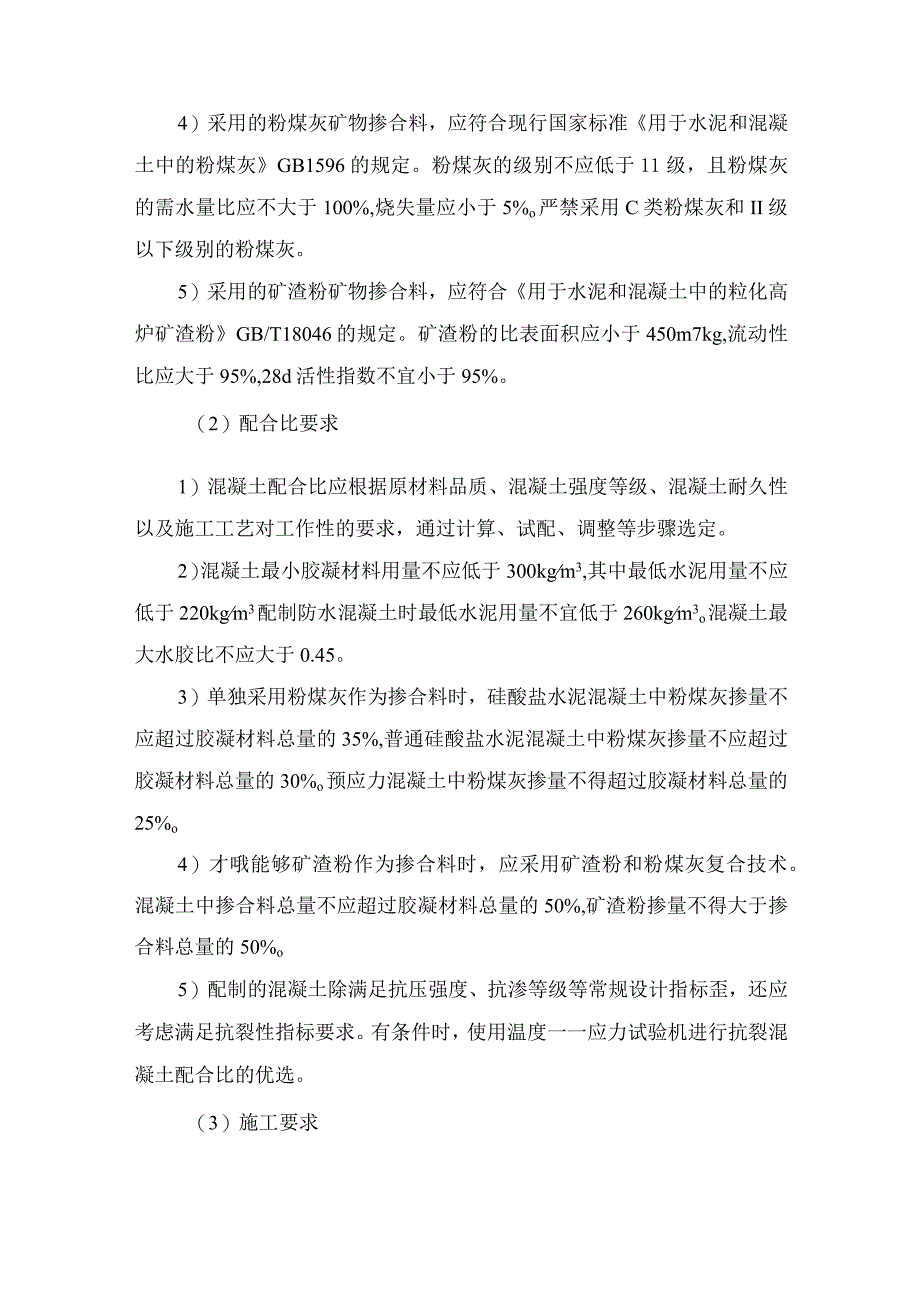

5、水剂引入混凝土中的碱含量（以Na20+0.658K20计）应小于0.3kgm3;引入混凝土中的氯离子含量应小于0.02kgm3;引入混凝土中的硫酸盐含量（以Na2so.1计）应小于0.2kg/n?。4）采用的粉煤灰矿物掺合料，应符合现行国家标准用于水泥和混凝土中的粉煤灰GB1596的规定。粉煤灰的级别不应低于11级，且粉煤灰的需水量比应不大于100%,烧失量应小于5%o严禁采用C类粉煤灰和II级以下级别的粉煤灰。5）采用的矿渣粉矿物掺合料，应符合用于水泥和混凝土中的粒化高炉矿渣粉GB/T18046的规定。矿渣粉的比表面积应小于450m7kg,流动性比应大于95%,28d活性指数不宜小于95%。
6、（2）配合比要求1）混凝土配合比应根据原材料品质、混凝土强度等级、混凝土耐久性以及施工工艺对工作性的要求，通过计算、试配、调整等步骤选定。2）混凝土最小胶凝材料用量不应低于300kgm3,其中最低水泥用量不应低于220kgm3配制防水混凝土时最低水泥用量不宜低于260kgm3o混凝土最大水胶比不应大于0.45。3）单独采用粉煤灰作为掺合料时，硅酸盐水泥混凝土中粉煤灰掺量不应超过胶凝材料总量的35%,普通硅酸盐水泥混凝土中粉煤灰掺量不应超过胶凝材料总量的30%o预应力混凝土中粉煤灰掺量不得超过胶凝材料总量的25%o4）才哦能够矿渣粉作为掺合料时，应采用矿渣粉和粉煤灰复合技术。混凝土中掺合料总量不
7、应超过胶凝材料总量的50%,矿渣粉掺量不得大于掺合料总量的50%o5）配制的混凝土除满足抗压强度、抗渗等级等常规设计指标歪，还应考虑满足抗裂性指标要求。有条件时，使用温度一一应力试验机进行抗裂混凝土配合比的优选。（3）施工要求1）大体积混凝土施工前，宜对施工阶段混凝土浇筑体的温度、温度应力及收缩应力进行计算，确定施工阶段混凝土浇筑体的温升峰值，里表温差及降温速率的控制指标，制定相应的温控的技术措施。一般情况下，温控指标宜不大于下列数值：混凝土浇筑体在入模温度基础上的温升值为40；混凝土浇筑体的里表温差（不含混凝土收缩的当量温度）为25；混凝土浇筑体的降温速率为2.0/d；混凝土浇筑体表面与大气
8、温差为20o2）超大体积混凝土施工，应按设计要求留置变形缝，当设计无规定时，宜采用下列方法：后浇带施工：后浇带的设置和施工应符合现行国家有关规范的规定；跳仓法施工：底板分段长度不宜大于40m,侧墙和顶板分段长度不宜大于16mo跳仓间隔施工的时间不宜小于7d,跳仓接缝处按施工缝的要求设置和处理。3）在高温季节浇筑混凝土时，混凝土入模温度应小于30,应避免模板和新浇筑的混凝土直接受阳光照射。混凝土入模前模板和钢筋的温度以及附近的局部气温均不应超过40o混凝土成型后应及时覆盖，并应尽可能避开炎热的白天浇筑混凝土。4）在相对湿度较小、风速较大的环境下浇筑混凝土时，应采取适当挡风措施，防止混凝土失水过快
9、，此时应避免浇筑有较大暴露面积的构建。雨期施工时，必须有防雨措施。5)混凝土养护期间应注意采取保温措施，防止混凝土表面温度受环境因素影响(如暴晒、气温骤降等)而发生剧烈变化。养护期间混凝土浇筑体的里表温度不宜超过25、混凝土浇筑体表面与大气温差不宜超过20o大体积混凝土施工前应制定严格的养护方案，控制混凝土内外温差满足设计要求。6)混凝土的拆模时间需考虑拆模时的混凝土强度外，还应考虑到拆模时的混凝土温度不能过高，以免混凝土接触空气时降温过快而开裂，更不能在此时浇凉水养护。混凝土内部开始降温以前以及混凝土内部温度最高时不得拆模。一般情况下，结构或构件混凝土的里表温差大于25、混凝土表面与大气温差
10、大于20时不宜拆模。大风或气温急剧变化时不宜拆模。在炎热和大风干燥季节，应采取逐段拆模、边拆边盖的拆模工-H-乙。2.技术指标工作性、强度、耐久性等满足设计要求，抗裂性与所使用的试验方法有很大关系，主要有以下方法：(1)圆环抗裂试验见混凝土结构耐久性设计与施工指南CCESOl附录A1。(2)平板法见混凝土结构耐久性设计与施工指南CCESOl附录A2。(3)平板诱导试验见普通混凝土长期性能和耐久性能试验方法标准GB/T50082规定的方法9：早期抗裂试验。三、防水施工技术防水实际上就是在与水接触的部位防渗漏、防工程中有害裂缝的出现。我们必须遵循正确的设计原则。综合治理、多道设防、刚柔结合、防排并
11、用、复合防水、全面设防、节点密封，合理选择防水材料和施工工艺。一种较为新型的屋面防水施工技术，即聚合物水泥基复合涂膜施工：这种施工技术首先做好板缝、节点和基层处理。塔楼屋面及裙楼屋面施工时涂膜应分遍涂布，先涂的涂料干燥成膜后方涂布后一遍涂料。铺设方向互相垂直，最上面涂层厚度不小于ImnL涂膜防水层的收头用防水涂料多遍涂刷，不得出现流淌和堆积现象。防水层反起墙面不少。对于外墙防水，宜采用加气碎砖墙施工，即为防止抹灰层开裂空鼓，加气碎砌块墙体抹灰前先在两种不同材料之间的界面挂钢丝网。钢丝网固定后再进行基面处理，20%的108胶水，再掺以15%的水泥配成浆体涂刷。基面处理后再进行抹灰层施工。砌筑时严
12、禁使用干砖或含水饱和的砖且不得随浇随砌。在后续的防水层施工中，采用水性超低污染氟涂料（二液防污型）在找平层上以十字交叉各刷二道，厚度3mm,施工完后应及时进行淋水养护。四、建筑节能新技术外墙节能施工技术主要以墙体保温施工为主。墙体保温系统的施工是墙体节能措施的关键环节。墙体的保温层通常设置在墙体的外侧。典型的保温墙体，是有机与无机材料相间复合而成，而这种墙体除了传统的承重、隔声要求外，还增加了保温隔热的要求。其他技术如，轻集料混凝土空心砌块应用技术。内外填充墙轻集料混凝土空心砌块砌筑，节能、节材、减少自重，传热系数入=I.03wl/m2/k；多孔砖填充墙技术。外墙保温可外挂50mm厚EPS聚苯
13、乙烯泡沫板薄抹灰系统。保温效率高，采暖空调费用大大降低，室内热稳定性，好居住舒适，结构墙体温度湿度变化小延长寿命。屋面保温。通常屋面节能是将容重低、导热系数小、吸水率低、有一定强度的保温材料设置在防水层和屋面板之间。屋面保温隔热材料用时，一定要按设计和有关产品技术规范，在容重、导热系数、吸水率、外观等性能参数上重点把关，贮存时要注意防水防潮，施工时严格按配合比和施工工艺操作，必要时要进行试配。实行倒置式屋面和屋面绿化。将传统屋面构造中的保温层与防水层颠倒，把保温层放在防水层的上面就是所谓倒置式屋面。房屋建筑实行屋面绿化，可以大幅度降低建筑能耗、减少温室气体的排放。门窗节能技术。采用新型玻璃。低辐射玻璃是在表面镀上一层半导体氧化物等涂层薄膜制成，主要特点是反射率低。这种玻璃对可见光和近红外的透光率较高，反射率较低。可大量获得太阳辐射能。但对常温下的长波红外热的透光率很低，反射率较高，因而保温性能很好。如制成中空玻璃，传热系数可低至普通单层玻璃的1413,特别适用于以采暖为主的北方地区使用，夏天也有一定的隔热效果。用于断桥铝门窗5+9A+5中空玻璃，有效阻止室内外热交换。
