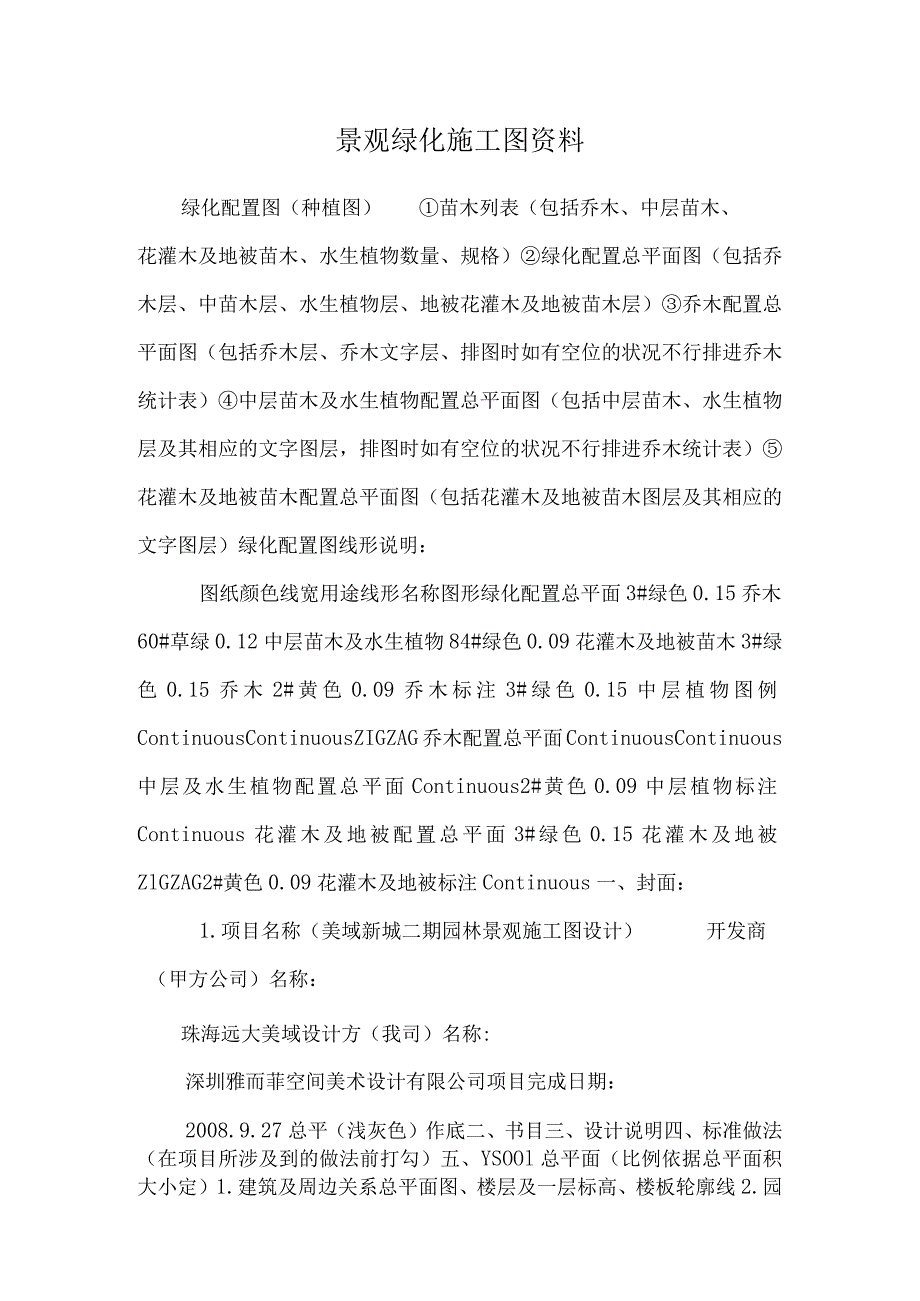

1、景观绿化施工图资料绿化配置图(种植图)苗木列表(包括乔木、中层苗木、花灌木及地被苗木、水生植物数量、规格)绿化配置总平面图(包括乔木层、中苗木层、水生植物层、地被花灌木及地被苗木层)乔木配置总平面图(包括乔木层、乔木文字层、排图时如有空位的状况不行排进乔木统计表)中层苗木及水生植物配置总平面图(包括中层苗木、水生植物层及其相应的文字图层,排图时如有空位的状况不行排进乔木统计表)花灌木及地被苗木配置总平面图(包括花灌木及地被苗木图层及其相应的文字图层)绿化配置图线形说明:图纸颜色线宽用途线形名称图形绿化配置总平面3#绿色0.15乔木60#草绿0.12中层苗木及水生植物84#绿色0.09花灌木及地

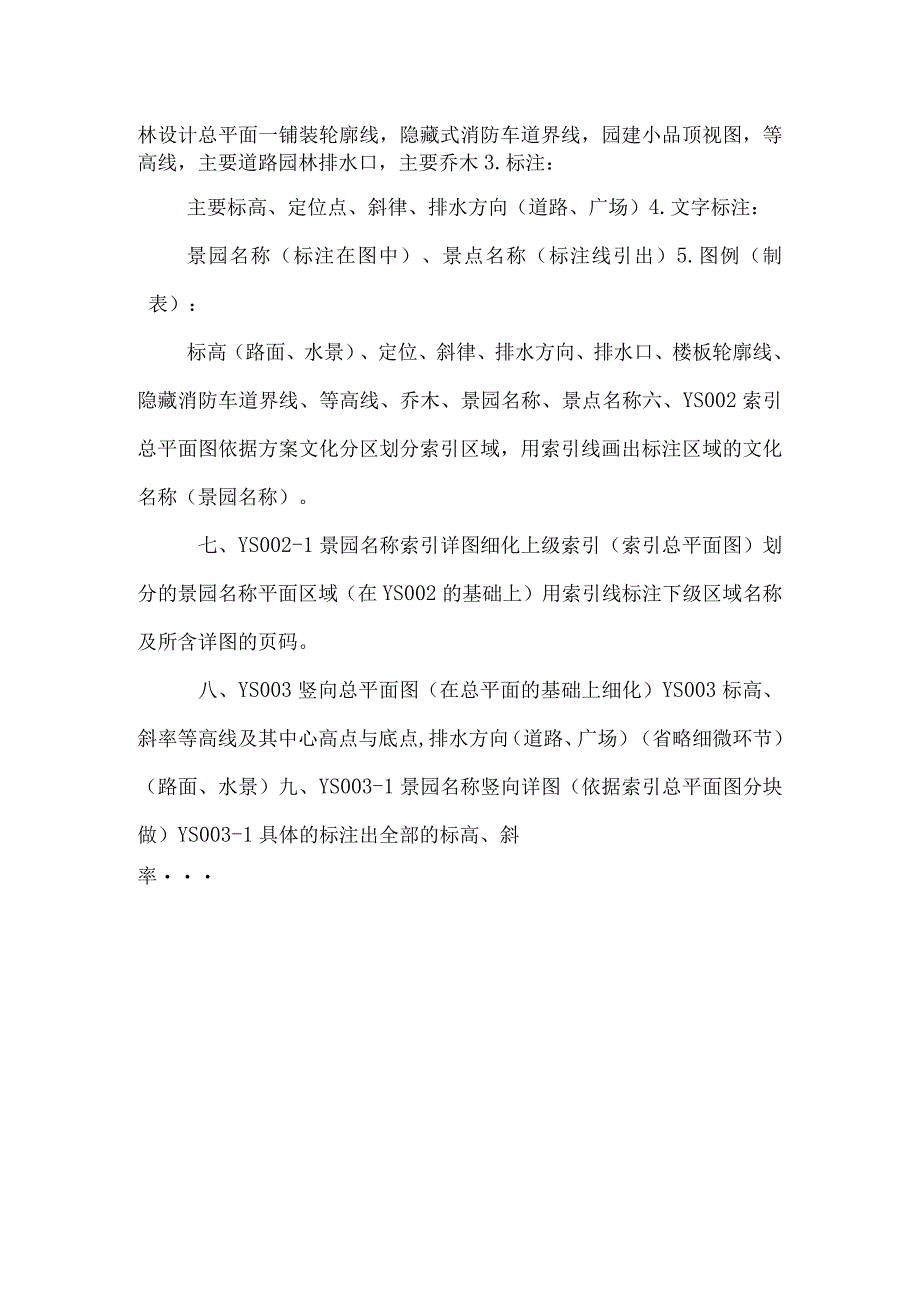

2、被苗木3#绿色0.15乔木2#黄色0.09乔木标注3#绿色0.15中层植物图例ContinuousContinuousZIGZAG乔木配置总平面ContinuousContinuous中层及水生植物配置总平面Continuous2#黄色0.09中层植物标注Continuous花灌木及地被配置总平面3#绿色0.15花灌木及地被ZlGZAG2#黄色0.09花灌木及地被标注Continuous一、封面:1.项目名称(美域新城二期园林景观施工图设计)开发商(甲方公司)名称:珠海远大美域设计方(我司)名称:深圳雅而菲空间美术设计有限公司项目完成日期:2008.9.27总平(浅灰色)作底二、书目三、设计说
3、明四、标准做法(在项目所涉及到的做法前打勾)五、YSOOl总平面(比例依据总平面积大小定)1.建筑及周边关系总平面图、楼层及一层标高、楼板轮廓线2.园林设计总平面一铺装轮廓线,隐藏式消防车道界线,园建小品顶视图,等高线,主要道路园林排水口,主要乔木3.标注:主要标高、定位点、斜律、排水方向(道路、广场)4.文字标注:景园名称(标注在图中)、景点名称(标注线引出)5.图例(制表):标高(路面、水景)、定位、斜律、排水方向、排水口、楼板轮廓线、隐藏消防车道界线、等高线、乔木、景园名称、景点名称六、YS002索引总平面图依据方案文化分区划分索引区域,用索引线画出标注区域的文化名称(景园名称)。七、YS002-1景园名称索引详图细化上级索引(索引总平面图)划分的景园名称平面区域(在YS002的基础上)用索引线标注下级区域名称及所含详图的页码。八、YS003竖向总平面图(在总平面的基础上细化)YS003标高、斜率等高线及其中心高点与底点,排水方向(道路、广场)(省略细微环节)(路面、水景)九、YS003-1景园名称竖向详图(依据索引总平面图分块做)YS003-1具体的标注出全部的标高、斜率
