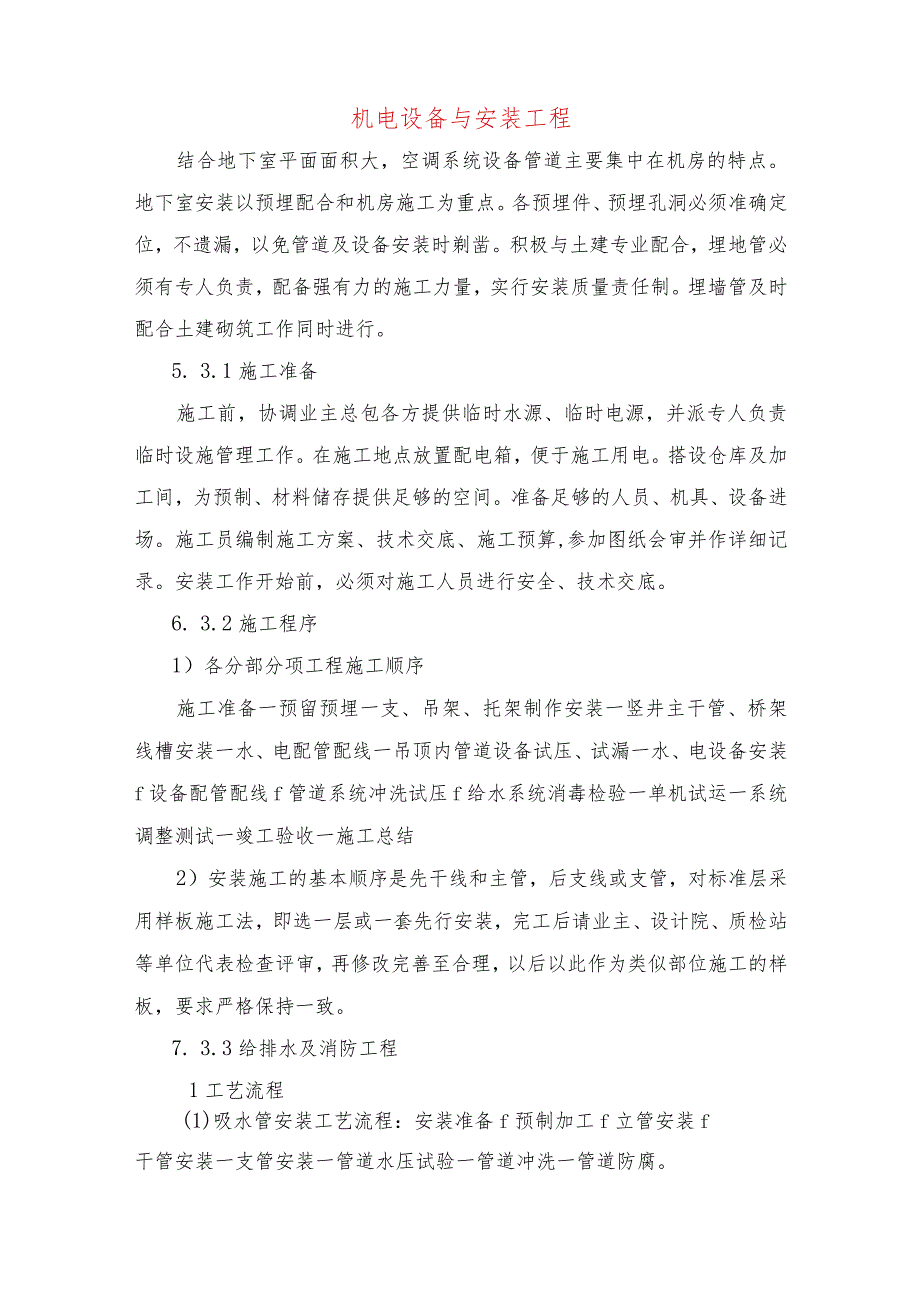

1、机电设备与安装工程结合地下室平面面积大，空调系统设备管道主要集中在机房的特点。地下室安装以预埋配合和机房施工为重点。各预埋件、预埋孔洞必须准确定位，不遗漏，以免管道及设备安装时剃凿。积极与土建专业配合，埋地管必须有专人负责，配备强有力的施工力量，实行安装质量责任制。埋墙管及时配合土建砌筑工作同时进行。5. 3.1施工准备施工前，协调业主总包各方提供临时水源、临时电源，并派专人负责临时设施管理工作。在施工地点放置配电箱，便于施工用电。搭设仓库及加工间，为预制、材料储存提供足够的空间。准备足够的人员、机具、设备进场。施工员编制施工方案、技术交底、施工预算,参加图纸会审并作详细记录。安装工作开始前，
2、必须对施工人员进行安全、技术交底。6. 3.2施工程序1）各分部分项工程施工顺序施工准备一预留预埋一支、吊架、托架制作安装一竖井主干管、桥架线槽安装一水、电配管配线一吊顶内管道设备试压、试漏一水、电设备安装f设备配管配线f管道系统冲洗试压f给水系统消毒检验一单机试运一系统调整测试一竣工验收一施工总结2）安装施工的基本顺序是先干线和主管，后支线或支管，对标准层采用样板施工法，即选一层或一套先行安装，完工后请业主、设计院、质检站等单位代表检查评审，再修改完善至合理，以后以此作为类似部位施工的样板，要求严格保持一致。7. 3.3给排水及消防工程1工艺流程(1)吸水管安装工艺流程：安装准备f预制加工f

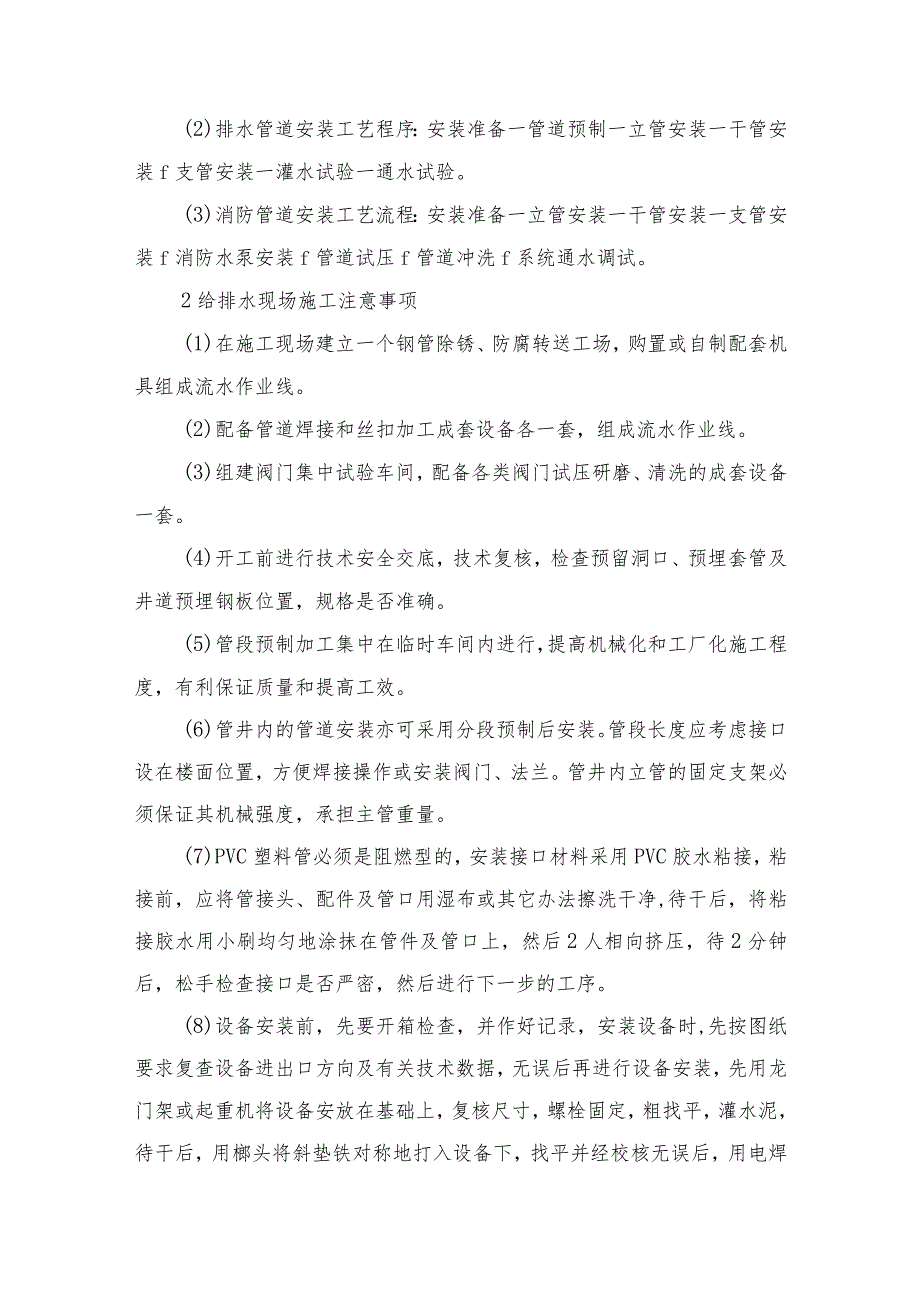

3、立管安装f干管安装一支管安装一管道水压试验一管道冲洗一管道防腐。(2)排水管道安装工艺程序：安装准备一管道预制一立管安装一干管安装f支管安装一灌水试验一通水试验。(3)消防管道安装工艺流程：安装准备一立管安装一干管安装一支管安装f消防水泵安装f管道试压f管道冲洗f系统通水调试。2给排水现场施工注意事项(1)在施工现场建立一个钢管除锈、防腐转送工场，购置或自制配套机具组成流水作业线。(2)配备管道焊接和丝扣加工成套设备各一套，组成流水作业线。(3)组建阀门集中试验车间，配备各类阀门试压研磨、清洗的成套设备一套。(4)开工前进行技术安全交底，技术复核，检查预留洞口、预埋套管及井道预埋钢板位置，规格
4、是否准确。(5)管段预制加工集中在临时车间内进行，提高机械化和工厂化施工程度，有利保证质量和提高工效。(6)管井内的管道安装亦可采用分段预制后安装。管段长度应考虑接口设在楼面位置，方便焊接操作或安装阀门、法兰。管井内立管的固定支架必须保证其机械强度，承担主管重量。(7)PVC塑料管必须是阻燃型的，安装接口材料采用PVC胶水粘接，粘接前，应将管接头、配件及管口用湿布或其它办法擦洗干净,待干后，将粘接胶水用小刷均匀地涂抹在管件及管口上，然后2人相向挤压，待2分钟后，松手检查接口是否严密，然后进行下一步的工序。(8)设备安装前，先要开箱检查，并作好记录，安装设备时,先按图纸要求复查设备进出口方向及有

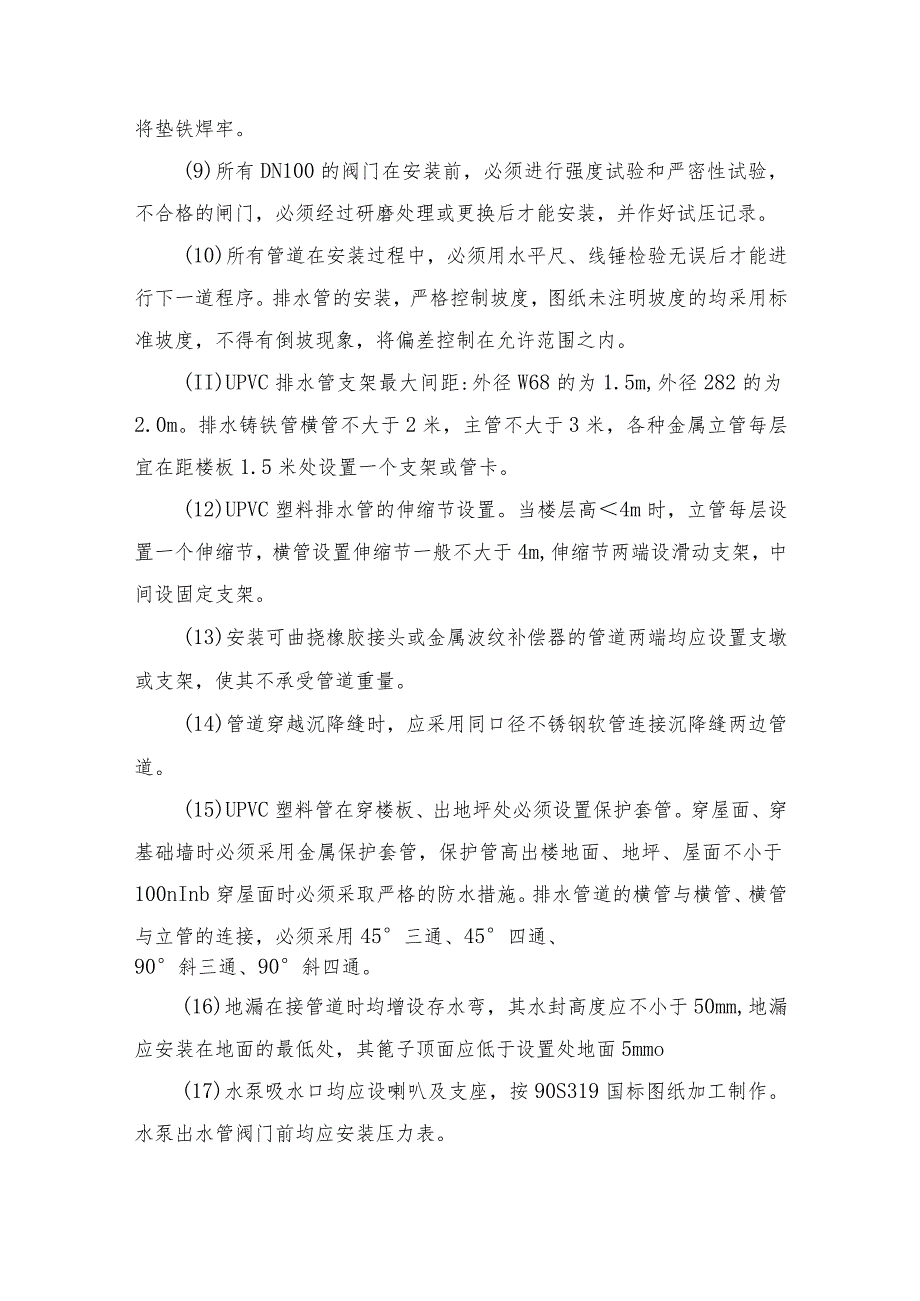

5、关技术数据，无误后再进行设备安装，先用龙门架或起重机将设备安放在基础上，复核尺寸，螺栓固定，粗找平，灌水泥，待干后，用榔头将斜垫铁对称地打入设备下，找平并经校核无误后，用电焊将垫铁焊牢。(9)所有DN100的阀门在安装前，必须进行强度试验和严密性试验，不合格的闸门，必须经过研磨处理或更换后才能安装，并作好试压记录。(10)所有管道在安装过程中，必须用水平尺、线锤检验无误后才能进行下一道程序。排水管的安装，严格控制坡度，图纸未注明坡度的均采用标准坡度，不得有倒坡现象，将偏差控制在允许范围之内。(II)UPVC排水管支架最大间距:外径W68的为1.5m,外径282的为2.0m。排水铸铁管横管不大于
6、2米，主管不大于3米，各种金属立管每层宜在距楼板1.5米处设置一个支架或管卡。(12)UPVC塑料排水管的伸缩节设置。当楼层高4m时，立管每层设置一个伸缩节，横管设置伸缩节一般不大于4m,伸缩节两端设滑动支架，中间设固定支架。(13)安装可曲挠橡胶接头或金属波纹补偿器的管道两端均应设置支墩或支架，使其不承受管道重量。(14)管道穿越沉降缝时，应采用同口径不锈钢软管连接沉降缝两边管道。(15)UPVC塑料管在穿楼板、出地坪处必须设置保护套管。穿屋面、穿基础墙时必须采用金属保护套管，保护管高出楼地面、地坪、屋面不小于100nInb穿屋面时必须采取严格的防水措施。排水管道的横管与横管、横管与立管的连
7、接，必须采用45三通、45四通、90斜三通、90斜四通。(16)地漏在接管道时均增设存水弯，其水封高度应不小于50mm,地漏应安装在地面的最低处，其篦子顶面应低于设置处地面5mmo(17)水泵吸水口均应设喇叭及支座，按90S319国标图纸加工制作。水泵出水管阀门前均应安装压力表。(18)给排水设备、卫生洁具必须清除内部油污和杂物，安装中断或完毕，敝口处应临时封闭。(19)消防给水管道采用的热镀锌钢管，每批、每种规格必须取样送市质检总站检验，合格后才可用于施工。生活给水管道焊缝里外两面做防腐处理，并须采用无毒油漆。(20)消火栓箱安装消防设施安装主要是室内消火栓箱及消火栓、枪、带的安装，该工程的
8、消火栓应采用同一厂家的同种规格型号的产品，以便于维修、保养和使用。安装时，必须取下箱内的水枪、消防水带等部件，消火栓口应朝外，栓口中心距地1.1电，距箱侧面14OnIm,消防水带SN65,长25m。为避免消防箱门受操作而变形，安装前，最好将箱门拆下编号，待竣工交验前安装好。(21)消防系统联动试车在各分系统达到设计要求后，应配合消防报警系统施工单位进行整个消防系统功能上的联动试验，调试时，以消防施工单位为主。在系统调试完毕后，填写系统竣工调试告，由建设单位申请检测公司检测后，方可申请市公安消防机构进行验收，待验收达到要求后，根据市消防局规定，建设方必须签定维保合同后，方能办理手续，我司已取得相
9、应资质，为方便建设单位工程一次交验成功，我方将大力协助建设单位搞好竣工交验工作并作好维管工作。（22）管道试压应按系统分段进行，既要能满足规范和设计要求,又要考虑管材和阀件因高程静压增加的承受能力，各种管道在试压后投入使用前都必须水冲洗,冲洗时水流不得经过设备，调节阀、过滤器的滤网及仪表应在管道试压和冲洗之后再安装。吊顶内的管道，必须在吊顶龙骨安装之前完成冲洗试压工序。（23）雨水管、污水管要求做灌水试验，在规定的高度30分钟不渗不漏为合格，管道内必须畅通无堵塞。（24）所有管道刷油防腐，严格按照图纸说明及国家有关标准规定施工，外墙安装UPVC塑料排水管、雨水管、污水管、废水管，其涂色应和外墙
10、装饰相一致。（25）管道、设备、卫生洁具的安装应与土建施工、通风管道、电缆、电线管安装密切配合。5.3.4电气安装工程1.配合主体结构预留预埋施工1）本工程属框架结构，大量的电线保护管、接线盒要随土建主体结构施工预埋在现浇的梁、柱、楼板中，漏配或错配，很难修补，所以配管前应吃透图纸，并对建筑结构、隔断形式、装修要求、伸缩缝部位等有清楚了解。2）为保主体结构施工工期，安装应和土建协调一致，尽可能每层分片（区、段）浇注混凝土。土建支好一片模板，安装就可放线定位；待土建扎好一片底筋，安装就要配好一片管、盒，这样安装就可少占土建主体施工时间。3）照明支线全部采用镀锌电线管，配管前先把用电器具的位置标在
11、模板上，待底板钢筋扎好后开始配管、盒。管加长用套管连接,弯头用专用的软钢屈弹簧冷弯或热弯。弯曲半径一般不小于10倍管外径。管线长度超过规范要求应加接线盒，并作好记录，管口、盒口要封口严密，以免漏浆堵塞，配好的管要在浇注前仔细检查一次，并将线管用铁丝绑扎在面筋上。混凝土浇注时应有电工值班监护，确保管、盒不便砸扁或撞断，位置不被挪动。4）墙体预埋管和开关、插座盒应在土建砌墙前敷设好，各种暗装配电箱应根据设计图纸尺寸预先把洞留好，砌好墙后再安装箱体，箱内元件及开关、插座面板后期安装。5）所有预埋管走向合理，管、盒固定牢固，管、盒应在土建拆模后全部找出来，盒内清理干净，检查管子是否通畅。2电缆敷设、插
12、接母线安装1）桥架安装。喷塑电缆桥架施工中不允许氧气切割以免破坏喷塑层，多层重叠安装的桥架，吊架间距为L5米以内，单层的不大于2米,利用电缆桥架做接地线，两段桥架连接处应采用16mm2铜导线，两端压接铜接线端子将两段桥架可靠连通，接线端子和桥架相接处应刮干净喷塑，使整条桥架成一电气通路，并在两端就近处与预埋接地钢板相连接。2）电缆敷设。敷设前，由工长排好电缆作业表，施工班组严格按作业表上的先后顺序进行敷设，以免交叉。每条电缆敷设前均应作绝缘电阻测定，合格后才能敷设。竖井内电缆敷设采用卷扬机在上面吊，电缆盘放在下面人工转动的方法。一条电缆到位后，马上用尼龙扎带由上至下逐层绑扎牢固，水平电缆采用人
13、拉或卷扬机拖拉的办法敷设。电缆在桥架上敷设需排列整齐，间距均匀，在首末端、转弯处、变标高处及电缆进出桥架处应加以固定，垂直敷设的电缆，每个支架处应固定，固定电缆可用尼龙扎带或经防锈处理的金属夹具，但不得使用铁丝直接捆扎电缆。电缆应在起始端、转弯处排牌，牌上注明该电缆规格型号、回路名称等，电缆中间接头采用热缩电缆头。3）插接母线安装。安装前应先检查规格、型号、绝缘电阻是否符合设计要求，合格后才能安装。插接母线安装顺序是：竖井内预留孔洞垂线找正，位置有偏差的处理合格；安装母线支架；由下向上逐层安装母线弹簧底座一安装母线一母线固定在支架上。支架要牢固，间距要符合规范。3管内穿线管内穿线在粗装修后进行
14、，穿线前应将接线盒内清理干净，对预埋管用压缩空气吹扫，管内导线严禁接头，地线必须采用黄、绿双色专用接地线，地接和零线应绝缘。多股铜线接头处要烫锡，导线穿好后要做绝缘电阻检查并做好记录。4配电箱、开关、插座、灯具安装1）暗装配电箱都应先装箱体，装箱体时应将预埋管进箱体这道工序处理好，具体做法是：配电箱订货时可不预留敲落孔，待安装箱体时根据现场预埋管位置及管径再在箱体对应位置用开孔钻头开孔，多根、多排管进箱体应排列整齐，管口在箱体处用锁母锁紧，严禁用气焊和电焊割孔。箱内布线应横平竖直排列整齐，零线接线排对箱体绝缘，和地线接线排各自独立，严格分开。地线必须使用黄、绿双色专用线。2）开关插座安装前应将
15、预埋盒内清理干净，距墙面太深的预埋盒应加调节板或加高圈调整到合适深度。同一房间，同一部位的开关插座高度应一致。照明跷板开关安装高度距地1.4m,地下室各处及卫生间插座安装高度距地L4m,其余插座均装设在踢脚线上，成排开关应按控制灯具的方位排列，开关扳向上的为开，扳下为关。插座接线要正确。开关、插座安装应横平竖直，固定牢固。3）灯具安装。日光灯安装前应检查接线并试亮，金属灯架接地处须预先刮掉油漆，地线螺钉应加平垫圈和弹簧垫圈。链吊灯具必须根据灯具重量检查吊链的承受能力。嵌入吊顶面板上的灯具，须在装龙骨之前配好管、穿好导线。吊顶龙骨及面板施工时，应配合预留孔洞，并使灯具和面板间隙合适，协调美观。5
16、. 3.5防雷接地1本工程按二类防雷建筑设置防雷接地装置。2在配合主体结构施工中，应特别重视防雷接地引下线的焊接质量、焊接长度。每处跨接都应双面焊，屋顶女儿墙上的避雷带在伸缩缝处应有伸缩弯，每层用作引下线的柱内主筋，应用油漆作好标记,绝对不可弄错，一直通向屋面与避雷网和女儿墙上的避雷带相连。3所有进出建筑物的埋地金属管道，在进出建筑物处必须与防雷接地装置相连，所有突出屋面的金属物体均应与屋面防雷带连通。4防雷接地引下线及均压环，在土建浇注混凝土前必须做隐蔽前检查，经质监总站及地盘监理检查，并在隐蔽记录上签字认可后才能浇注混凝土。5.3.6通风空调风管工程安装施工方案1.通风空调工程安装程序施工顺序：看图一-风管分节一-放样一-展开下料一-咬口制作一-风管折方成型-吊架安装一-
