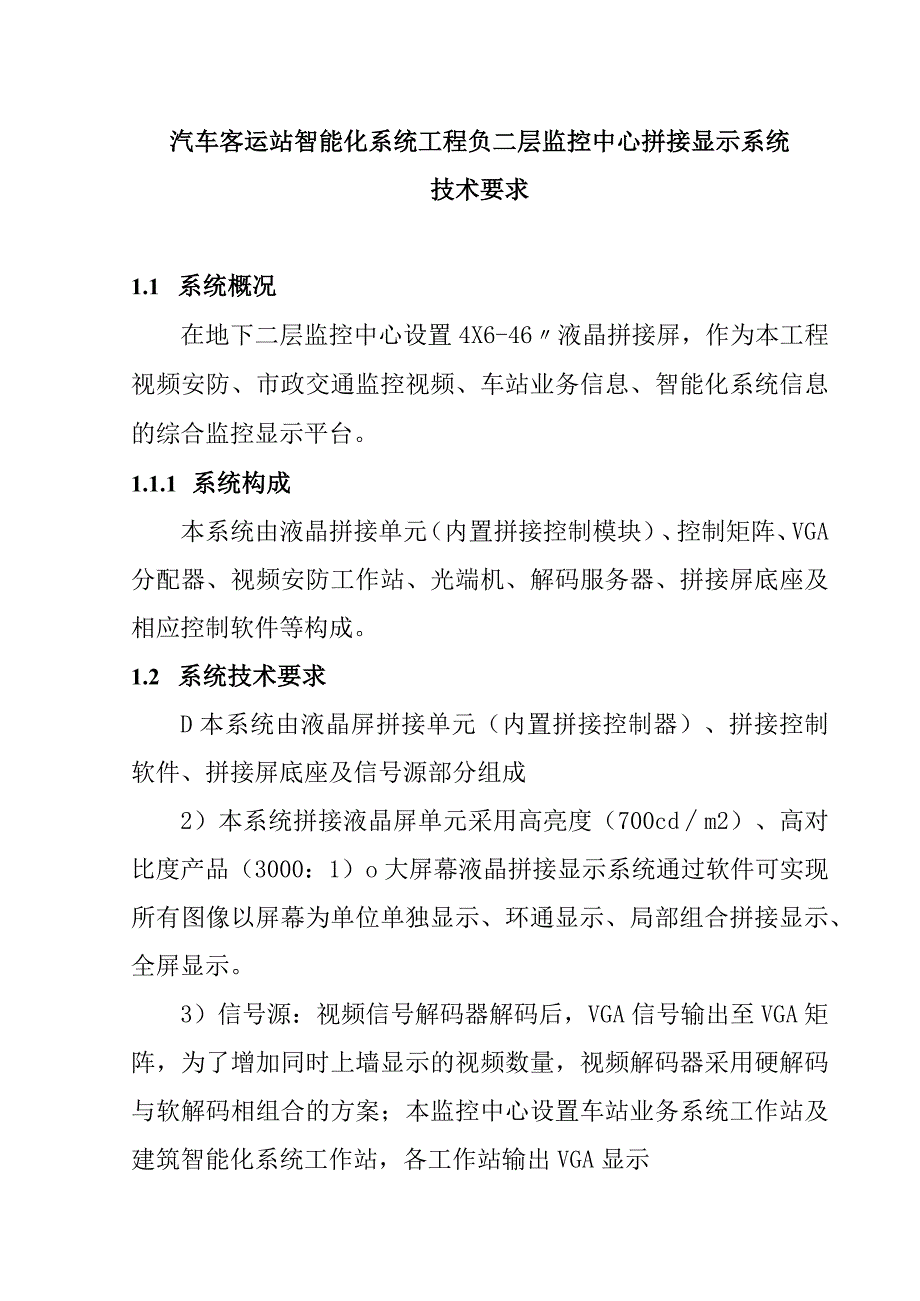

汽车客运站智能化系统工程负二层监控中心拼接显示系统技术要求.docx_第1页
第1页 / 共3页

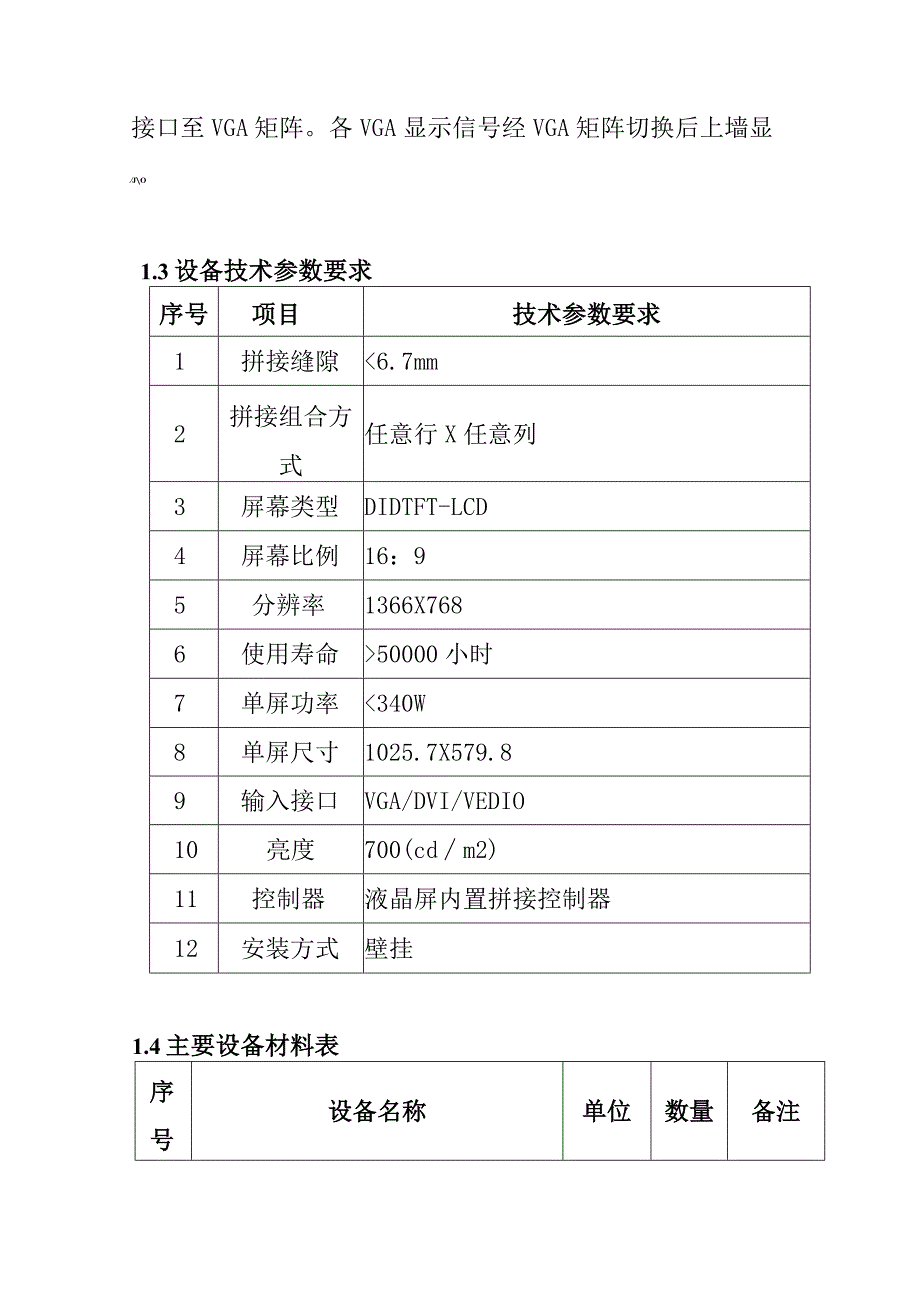

汽车客运站智能化系统工程负二层监控中心拼接显示系统技术要求.docx_第2页
第2页 / 共3页

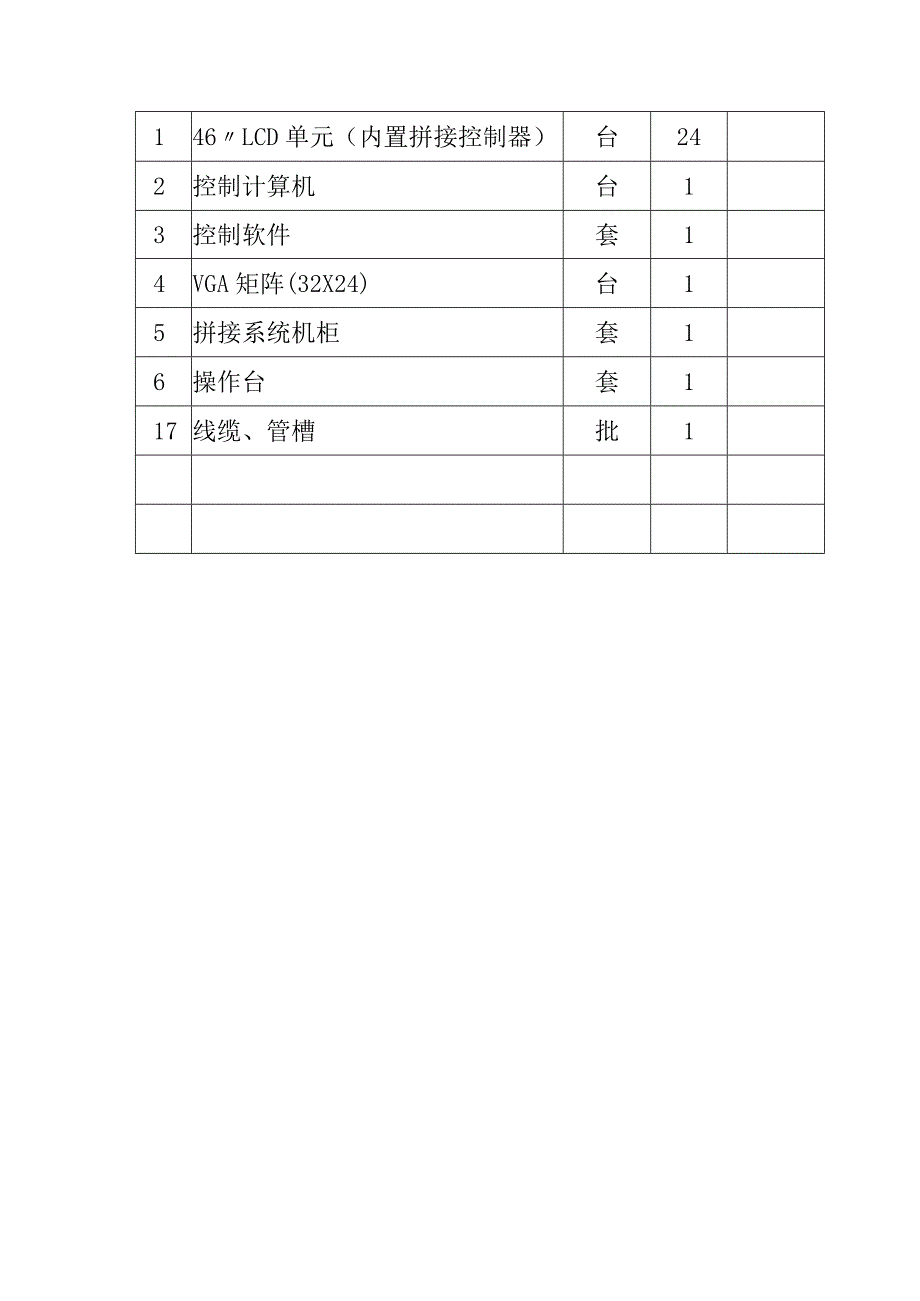

汽车客运站智能化系统工程负二层监控中心拼接显示系统技术要求.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《汽车客运站智能化系统工程负二层监控中心拼接显示系统技术要求.docx》由会员分享,可在线阅读,更多相关《汽车客运站智能化系统工程负二层监控中心拼接显示系统技术要求.docx(3页珍藏版)》请在第壹文秘上搜索。

1、汽车客运站智能化系统工程负二层监控中心拼接显示系统技术要求1.1 系统概况在地下二层监控中心设置4X6-46液晶拼接屏,作为本工程视频安防、市政交通监控视频、车站业务信息、智能化系统信息的综合监控显示平台。1.1.1 系统构成本系统由液晶拼接单元(内置拼接控制模块)、控制矩阵、VGA分配器、视频安防工作站、光端机、解码服务器、拼接屏底座及相应控制软件等构成。1.2 系统技术要求D本系统由液晶屏拼接单元(内置拼接控制器)、拼接控制软件、拼接屏底座及信号源部分组成2)本系统拼接液晶屏单元采用高亮度(700cdm2)、高对比度产品(3000:1)o大屏幕液晶拼接显示系统通过软件可实现所有图像以屏幕为

2、单位单独显示、环通显示、局部组合拼接显示、全屏显示。3)信号源:视频信号解码器解码后,VGA信号输出至VGA矩阵,为了增加同时上墙显示的视频数量,视频解码器采用硬解码与软解码相组合的方案;本监控中心设置车站业务系统工作站及建筑智能化系统工作站,各工作站输出VGA显示接口至VGA矩阵。各VGA显示信号经VGA矩阵切换后上墙显JO1.3设备技术参数要求序号项目技术参数要求1拼接缝隙50000小时7单屏功率340W8单屏尺寸1025.7X579.89输入接口VGA/DVI/VEDIO10亮度700(cdm2)11控制器液晶屏内置拼接控制器12安装方式壁挂1.4主要设备材料表序号设备名称单位数量备注146LCD单元(内置拼接控制器)台242控制计算机台13控制软件套14VGA矩阵(32X24)台15拼接系统机柜套16操作台套117线缆、管槽批1
