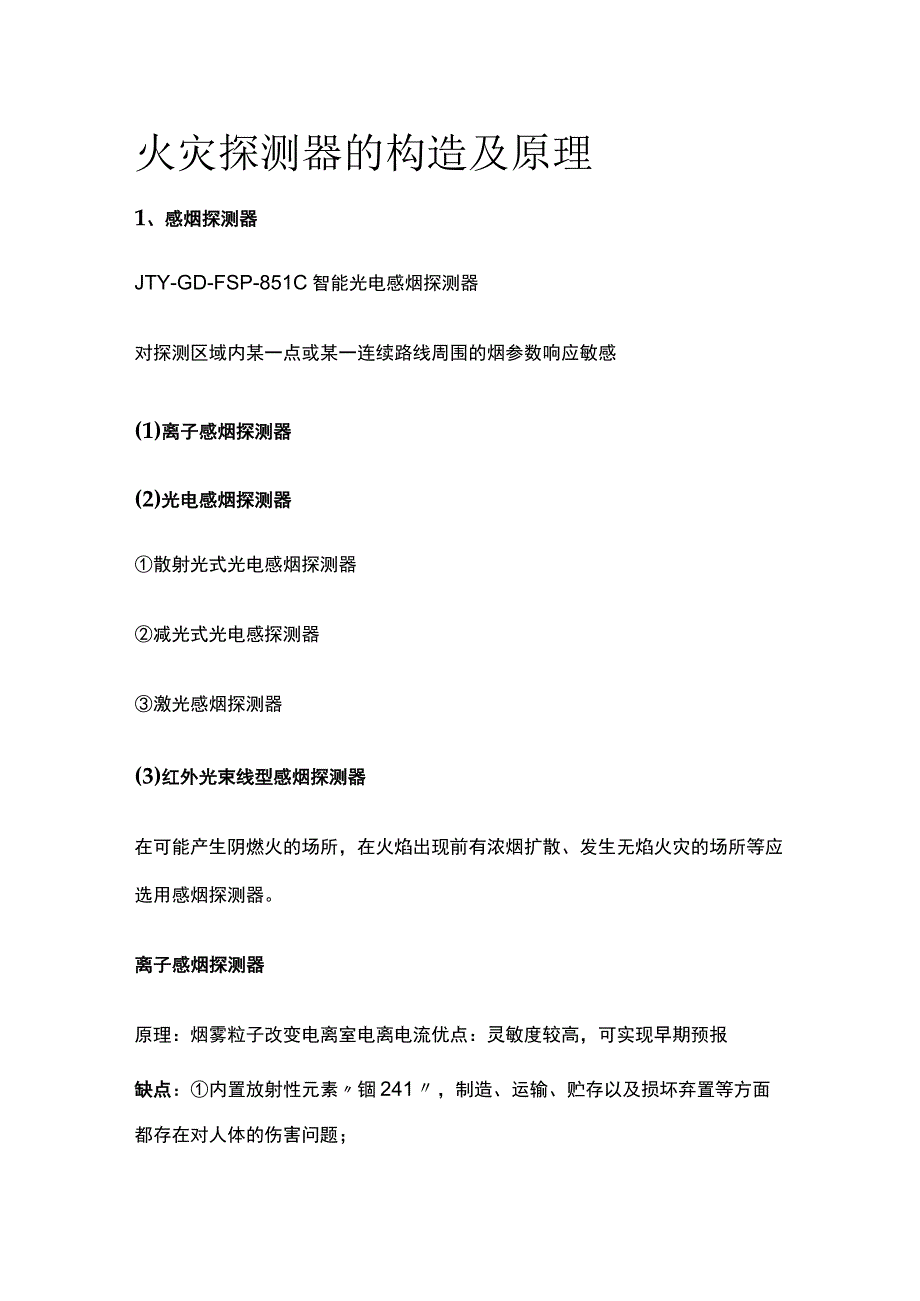

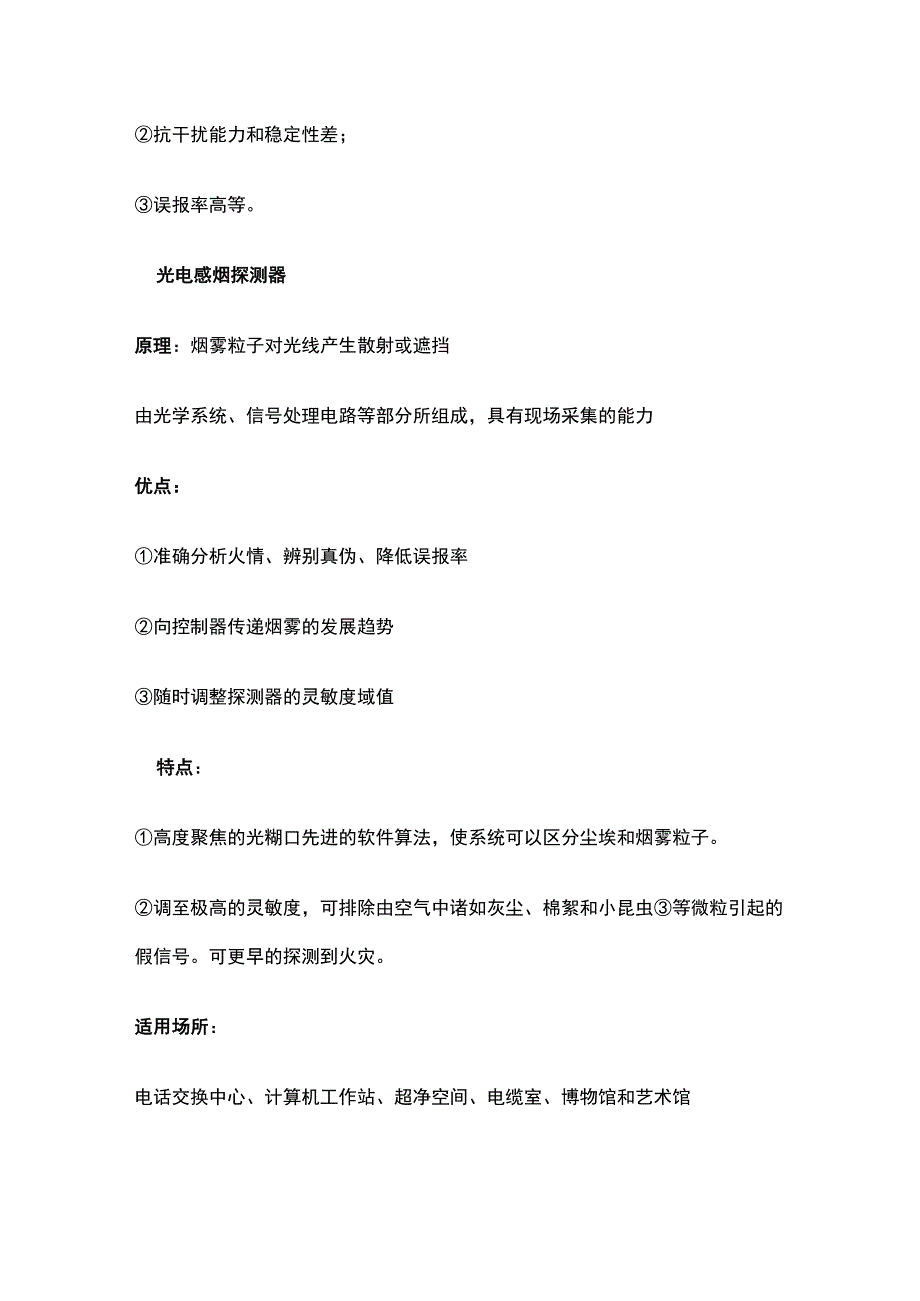

1、火灾探测器的构造及原理1、感烟探测器JTY-GD-FSP-851C智能光电感烟探测器对探测区域内某一点或某一连续路线周围的烟参数响应敏感(1)离子感烟探测器(2)光电感烟探测器散射光式光电感烟探测器减光式光电感探测器激光感烟探测器(3)红外光束线型感烟探测器在可能产生阴燃火的场所，在火焰出现前有浓烟扩散、发生无焰火灾的场所等应选用感烟探测器。离子感烟探测器原理：烟雾粒子改变电离室电离电流优点：灵敏度较高，可实现早期预报缺点：内置放射性元素锢241，制造、运输、贮存以及损坏弃置等方面都存在对人体的伤害问题；抗干扰能力和稳定性差；误报率高等。光电感烟探测器原理：烟雾粒子对光线产生散射或遮挡由光学系

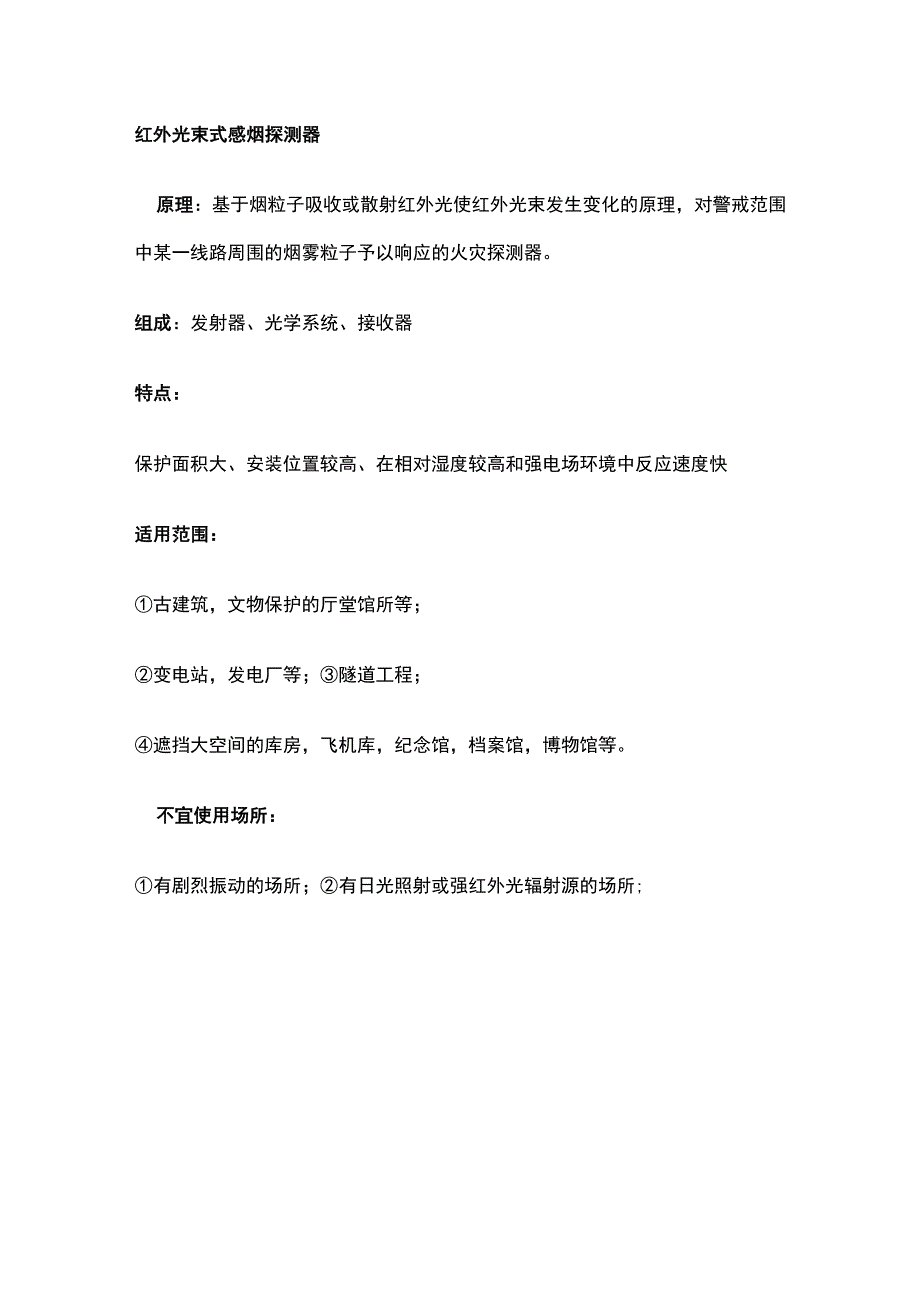

2、统、信号处理电路等部分所组成，具有现场采集的能力优点：准确分析火情、辨别真伪、降低误报率向控制器传递烟雾的发展趋势随时调整探测器的灵敏度域值特点：高度聚焦的光糊口先进的软件算法，使系统可以区分尘埃和烟雾粒子。调至极高的灵敏度，可排除由空气中诸如灰尘、棉絮和小昆虫等微粒引起的假信号。可更早的探测到火灾。适用场所：电话交换中心、计算机工作站、超净空间、电缆室、博物馆和艺术馆红外光束式感烟探测器原理：基于烟粒子吸收或散射红外光使红外光束发生变化的原理，对警戒范围中某一线路周围的烟雾粒子予以响应的火灾探测器。组成：发射器、光学系统、接收器特点：保护面积大、安装位置较高、在相对湿度较高和强电场环境中反应
3、速度快适用范围：古建筑，文物保护的厅堂馆所等；变电站，发电厂等；隧道工程；遮挡大空间的库房，飞机库，纪念馆，档案馆，博物馆等。不宜使用场所：有剧烈振动的场所；有日光照射或强红外光辐射源的场所;有一定浓度的灰尘、水气粒子且粒子浓度变化较快的场所。通常按减光率的大小，把灵敏度标定为三级：高、中、低（或I、II、m）级。在烟雾相同的情况下，高灵敏度意味着可对较低的烟粒子数浓度响应。灵敏度等级是根据不同的使用场所，从可靠性、实用性、和灵敏性等方面综合考虑的，不表示探测器质量的优劣。2.感光探测器（火焰探测器）火焰探测器是用来探测火焰燃烧所产生的光辐射能量（火焰光照度）和火焰的闪烁频率的。能从周围环境中
4、存在的自然光和人工光中鉴别出发生火灾时的辐射光束。目前采用的是鉴别红外火焰和紫外火焰。特点：响应速度快，敏感元件接受到火焰后几毫秒就发出信号。特别适应起火无烟的易燃易爆场所。探测范围广,不受环境气流的影响，唯一能在户外使用的火灾探测器。原理：当红外火焰探测器探测到燃烧的火焰时，安装于红外光敏元件前方的红外滤光片只透过红外光辐射，对应的波长在085L2m附近。红外光经透镜聚焦在红外光敏元件上，该敏感元件将光信号变换成电信号，经选频放大器鉴别出火焰信号（即滤除火焰闪烁频率53OHz以外的频率信号）并进行放大。为防止现场其它红外辐射源偶然波动可能引起的误报，通常还能有一个延时电路（持续l15s）才能
5、发警报。特点：响应：红外辐射。场所：电缆地沟，坑道，库房，地下铁道，隧道。优点：工作可靠、响应快、误报少、抗干扰能力强、通用性强等。注意：安装时避开阳光的直射及反射，避开强烈灯光的照射；对探头的光学部分定期清洁，灵敏度不可调的太高，避免过于灵敏而误报警。紫外火焰探测器原理：紫外火焰探测器是对高温火焰辐射紫外光谱敏感的一种探测器，对于温度低的火焰则不敏感，其探测波长为0.1m0.4mo探测器的关键器件是紫外光敏管，当发生火情时，火焰中的紫外线能量照射到紫外光敏管上就被转换为一系列电脉冲信息，经探头内的电子线路处理后送入控制器，发出报警信号。范围：石油和天然气一勘探、生产、存储与卸料半导体一湿式清
6、洗台操作、沿海一固定平台、生产贮库以及卸货设施、炸药和军需品一装卸和存储、内陆一冶炼厂、天然气充装站、管道、公路隧道制药工业、油库一浮动和固定顶槽油库仓库一易燃材料储存汽车一制造、油漆喷雾房、石化一生产、储存和运输设施发电一泵区、发动机房、涡轮、印刷一溶剂处理、压平和干燥工艺、飞机一工业和军事上的飞机库紫外光由高温火焰发出，低温火焰产生的紫外光很少。紫外光波长较短，穿透烟雾能力弱。适应场所：生产、存储酒精、石油的场所优点：输出功率大、耐高温、寿命长、反应快等注意：避免阳光直接照射，不能进行电焊；周围区域不允许安装发射大量紫外线的碘铝灯等照明设备；经常清洁，定期维修，确保透光性。紫外/红外火焰探
7、测器原理：采用双通道火焰传感器设计，其中一个通道使用对太阳光不敏感的紫外火焰传感器，另外一个通道使用工作在特定的火焰辐射中心频段的红外传感器，作为火焰监测的确认传感器。适用范围：无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。例如：航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。3、感温探测器FDTI81点型感温火灾探测器(P)(带黄色防尘罩)对探测区域内某一点或某一连续路线周围的温度参数响应敏感。1.定温探测器3、差定温探测器定温探测器定义：随着环境温度的升高，达到或超过某预定
8、值时响应的探测器。特点：可靠性、稳定性较高，保养维修方便，但灵敏度较低。类型：双金属片型、易熔合金型、热敏电阻型等。适用场所：控制室、计算机室的闷顶内、地板下及重要设施隐蔽处等。配电装置：包括电阻排、电机控制中心、变压器、变电所、开关设备等。灰尘收集器、高架仓库、市政设施、冷却塔等。卷烟厂、造纸厂、纸桨厂及其他工业易燃的原料垛等。各种皮带输送装置、生产流水糊口滑道的易燃部位等。电缆桥架、电缆夹层、电缆隧道、电缆竖井等。其他环境恶劣不适合点型探测器安装的危险场所。差温探测器定义：当火灾发生时室内温度升高速率达到预定值时响应的探测器。线型、点型，多是点型结构。类型：膜盒式差温探测器、空气管线型差温
9、探测器。差定温探测器特点：兼有差温、定温两种功能分类：机械式（膜盒双金属型、膜盒易熔金属型差定温探测器）、电子式应用：广泛应用，且除特殊场所要求必须使用定温或差温火灾探测器外,大多使用差定温探测器。感温探测器灵敏度火灾探测器在火灾条件下响应温度参数的敏感程度感温探测器分为I、II、m级灵敏度。定温、差定温探测器灵敏度级别标志如下：I级灵敏度（62。C）:绿色11级灵敏度（70。C）:黄色In级灵敏度（78。C）:红色GST-BT002M点型可燃气体探测器定义：对探测区域内某一点周围的特殊气体参数响应敏感的探测器应用场所：A、探测溶剂仓库、压气机站、炼油厂、输油输气管道的可燃性气体方面B、预防潜
10、在的爆炸或毒气危害的工业场所及民用建筑(宾馆厨房、煤气管道、液化气罐等)，起防爆、防火、监测环境污染的作用。注意事项：(1)安装位置应当根据待探测的可燃气体性质来确定(2)可燃气体探测器处于长期通电工作状态应当每月检查一次。(3)催化元件对多种可燃气体几乎有相同的敏感性，所以，在混合气体存在的场所，不能作为分辨混合气体组分的敏感元件来使用。(4)避免直接油浸或油垢污染，不能在有酸、碱腐蚀性气体中长期使用。一种可以响应两种或两种以上火灾参数的探测器，是两种或两种以上或探测器性能的优化组合。集成在每个探测器内的微处理机芯片，对相互关联的每个探测器的测值进行计算，从而降低了误报率。通常有感烟感温、感温感光、感烟感光、红外光束感烟感光、感烟感温感光型复合探测器。
