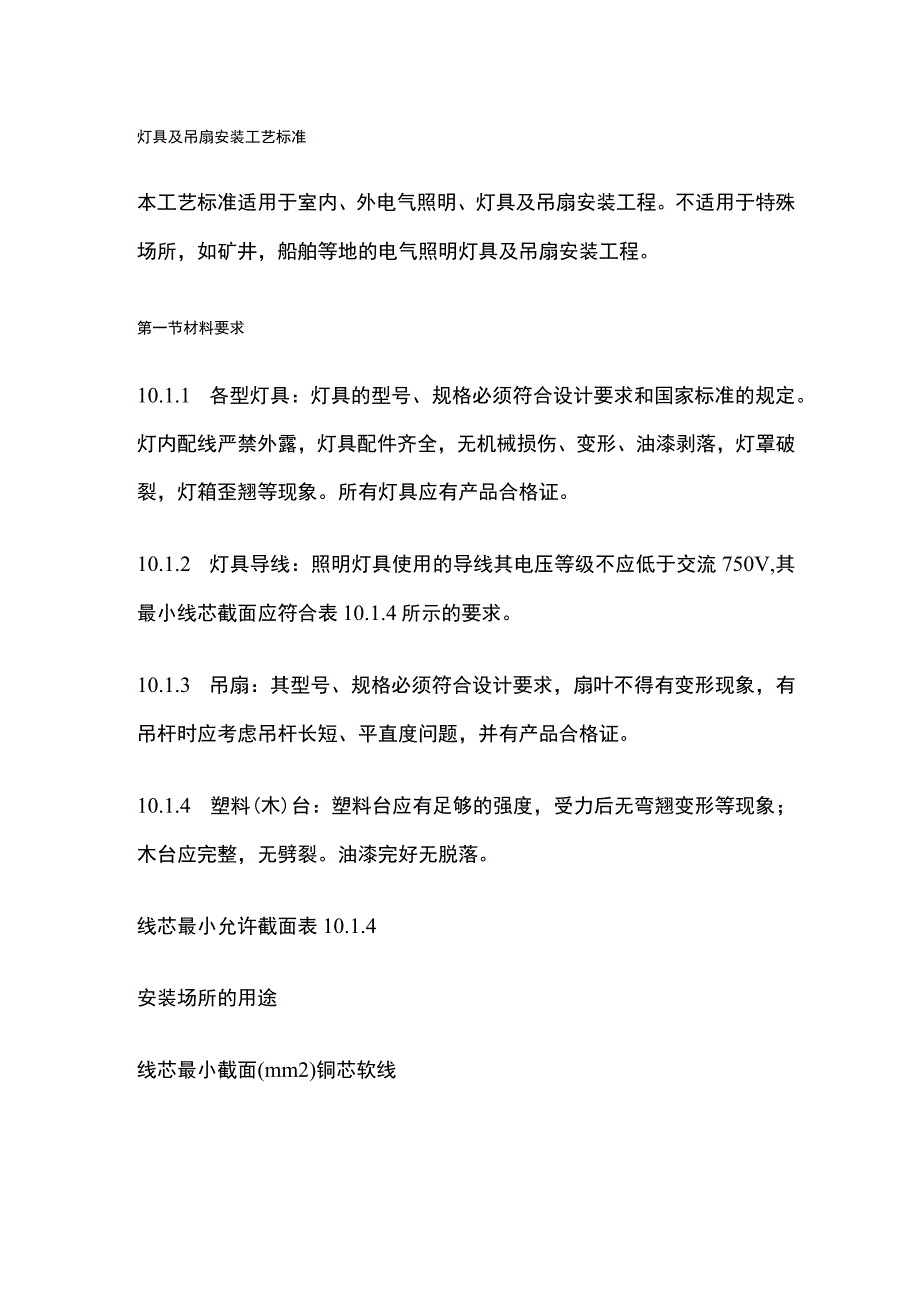

1、灯具及吊扇安装工艺标准本工艺标准适用于室内、外电气照明、灯具及吊扇安装工程。不适用于特殊场所，如矿井，船舶等地的电气照明灯具及吊扇安装工程。第一节材料要求10.1.1 各型灯具：灯具的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具应有产品合格证。10.1.2 灯具导线：照明灯具使用的导线其电压等级不应低于交流750V,其最小线芯截面应符合表10.1.4所示的要求。10.1.3 吊扇：其型号、规格必须符合设计要求，扇叶不得有变形现象，有吊杆时应考虑吊杆长短、平直度问题，并有产品合格证。10.1.4 塑料(

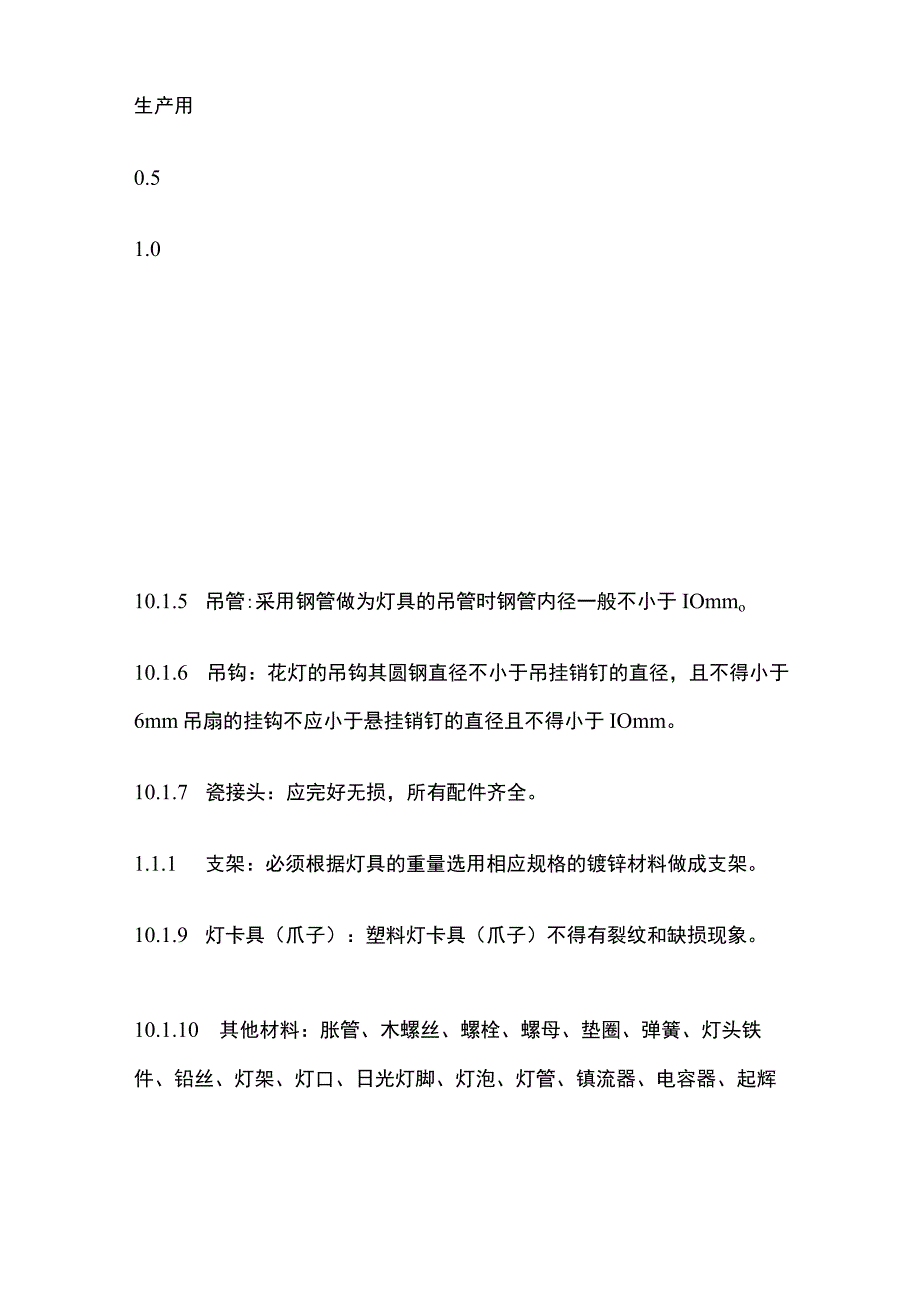

2、木)台：塑料台应有足够的强度，受力后无弯翘变形等现象；木台应完整，无劈裂。油漆完好无脱落。线芯最小允许截面表10.1.4安装场所的用途线芯最小截面(mm2)铜芯软线铜线铝线照明用灯头线民用建筑室内工业建筑室内室外0.50.51.00.51.01.02.52.5移动式用电设备生活用生产用0.51.010.1.5 吊管:采用钢管做为灯具的吊管时钢管内径一般不小于IOmmo10.1.6 吊钩：花灯的吊钩其圆钢直径不小于吊挂销钉的直径，且不得小于6mm吊扇的挂钩不应小于悬挂销钉的直径且不得小于IOmm。10.1.7 瓷接头：应完好无损，所有配件齐全。1.1.1 支架：必须根据灯具的重量选用相应规格的镀

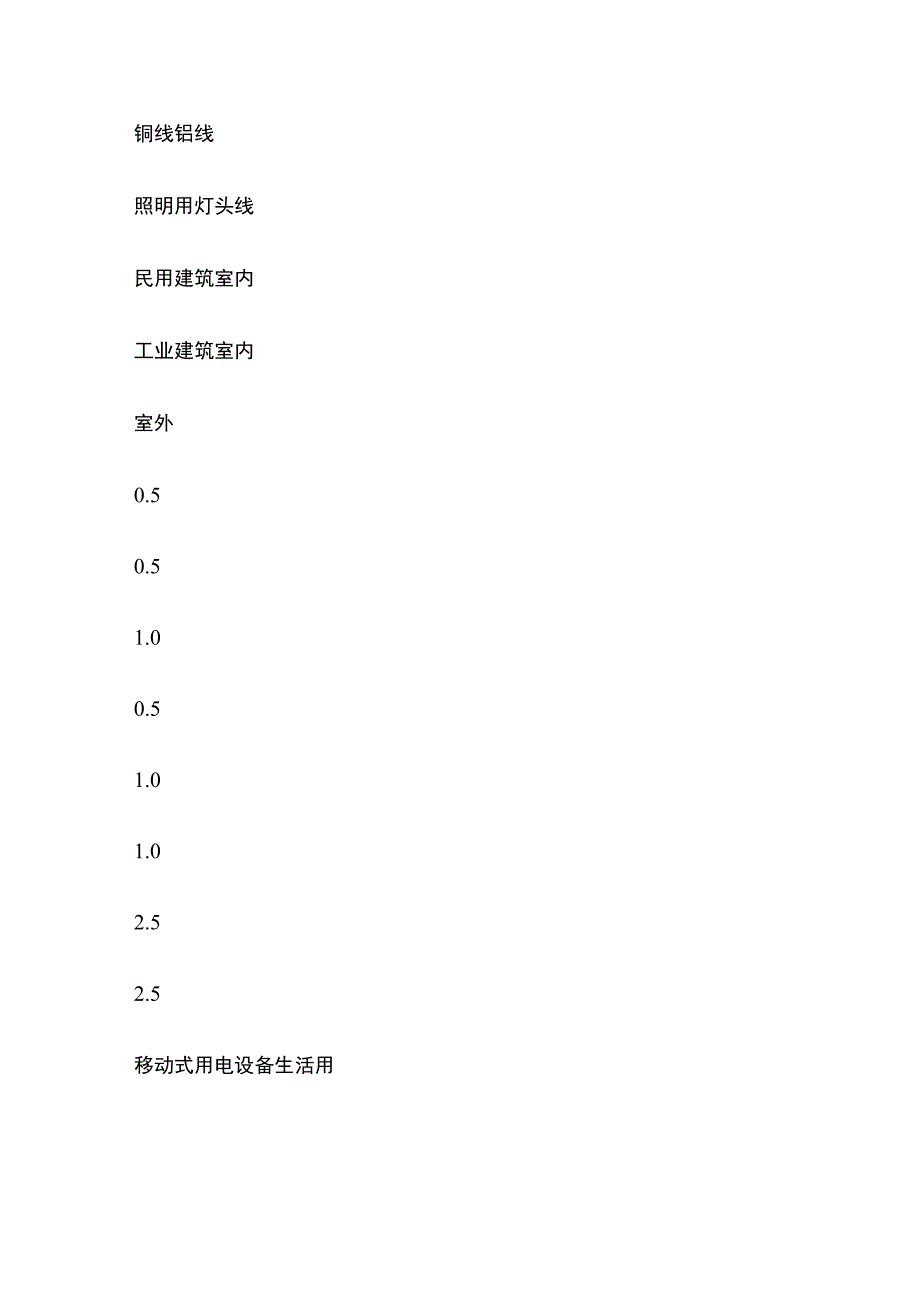

3、锌材料做成支架。10.1.9 灯卡具（爪子）：塑料灯卡具（爪子）不得有裂纹和缺损现象。10.1.10 其他材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧、灯头铁件、铅丝、灯架、灯口、日光灯脚、灯泡、灯管、镇流器、电容器、起辉器、起辉器座、熔断器、吊盒（法兰盘）、软塑料管，自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂（松香、酒精）、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。第二节主要机具10.2.1 红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥。10.2.2 手锤、鎏子、钢锯、锯条、压力案子、扁铿、圆铿、剥线钳、扁口钳、尖嘴钳、丝锥、一字改锥、十字改锥。10.2.3 活扳手、套
4、丝板、电炉、电烙铁、锡锅、锡勺、台钳等。10.2.4 台钻、电钻、电锤、射钉枪、兆欧表、万用表、工具袋、工具箱、高凳等。第三节作业条件10.3.1 在结构施工中做好预埋工作，混凝土楼板应预埋螺栓，吊顶内应预下吊杆。10.3.2 盒子口修好，木台、木板油漆完。10.3.3 对灯具安装有影响的模板、脚手架已拆除。10.3.4 棚、墙面的抹灰工作、室内装饰浆活及地面清理工作均已结束。第四节操作工艺10.4.1 工艺流程：检查灯具、吊扇一组装灯具、吊扇-安装灯具、吊扇一通电试运行10.4.2 灯具、吊扇检查：1灯具检查（1）根据灯具的安装场所检查灯具是否符合要求：a.在易燃和易爆场所应采用防爆式灯具；
5、b有腐蚀性气体及特征潮湿的场所应采用封闭式灯具，灯具的各部件应做好防腐处理；C.潮湿的厂房内和户外的灯具应采用有泄水孔的封闭式灯具；d.多尘的场所应根据粉尘的浓度及性质，采用封闭式或密闭式灯具；e.灼热多尘场所（如出钢、出铁、轧钢等场所）应采用投光灯；f.可缺受机械损伤的厂房内，应采用有保护网的灯具；g.震动场所（如有锻锤、空压机、桥式起重机等），灯具应有防装措施（如采用吊链软性连接）；h.除开敞式外,其他各类灯具的灯泡容量在100W及以上者均应采用瓷灯口。(2)灯内配线检查：a.灯内配线应符合设计要求及有关观定；b穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈，涮锡；
6、c.灯箱内的导线不应过于靠近热光源，都应采取隔热措施。d.使用螺灯口时，相线必须压在灯芯柱上。(3)特征灯具检查：a.各种标志灯的指示方向正确无误；b应急灯必须灵敏可靠；c.事故照明灯具应有特殊标志；d.供局部照明的变压器必须是双圈的，初次级均应装有熔断器；e.携带式局部照明灯具用的导线，宜采用橡套导线，接地或接零线应在同一护套内。2吊扇检查(1)吊扇的各种零配件是否齐全。(2)扇叶有无变形和受损现象。(3)吊杆上的悬挂销钉必须装设防震橡皮垫及防松装置。10.4.3 灯具、吊扇组装：1灯具组装：(1)组合式吸顶花灯的组装：a.首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边框对齐，
7、并用螺丝固定，将其连成一体，然后按照说明书及示意图把各个灯口装好。b确定出线和走线的位置,将端子板(瓷接头)用机螺丝固定在托板上。C,根据已固定好的端子板(瓷接头)至各灯口的距离掐线，把掐好的导线削出线芯，盘好圈后，进行涮锡。然后压入各个灯口，理顺各灯头的相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。(2)吊顶花灯组装：首先将导线从各个灯口穿到灯具本身的接线盒里。一端盘圈、测锡后压入各个灯口。理顺各个灯头的相线和零线，另一端涮锡后根据相序分别连接，包扎并甩出电源引入线，最后将电源引入线从吊杆中穿出。2吊扇的组装要求：（1）严禁改变扇叶角度。（2）扇叶的固定螺钉应有防松装置。（3用
8、杆之间,吊杆与电机之间螺纹连接的啮合长度不得小于20mm,并且必须有防松装置。10.4.4 灯具、吊扇安装：1灯具安装：（1）普通灯具安装：a.塑料（木）台的安装。将接灯线从塑料（木）台的出线孔中穿出，将塑料（木）台紧贴住建筑物表面，塑料（木）台的安装孔对准灯头盒螺孔，用机螺丝将塑料（木）台固定牢固。b.把从塑料（木）台甩出的导线留出适当维修长度，削出线芯，然后推入灯头盒内，线芯应高出塑料（木）台的台面。用软线在接灯线芯上缠绕57圈后,将灯线芯折回压紧。用粘塑料带和黑胶布分层包扎紧密。将包扎好的接头调顺，扣于法兰盘内，法兰盘（吊盒、平灯口）应与塑料（木）台的中心找正，用长度小于20mm的木螺丝
9、固定。C.自在器吊灯安装：首先根据灯具的安装高度及数量，把吊线全部预先掐好，应保证在吊线全部放下后，其灯泡底部距地面高度为800IlOOmm之间。削出线芯，然后盘圈、涮锡、砸扁。根据已掐好的吊线长度断取软塑料管，并将塑料管的两端管头剪成两半，其长度为20mm,然后把吊线穿入塑料管。把自在器穿套在塑料管上。将吊盒盖和灯口盖分别套入吊线两端，挽好保险扣，再将剪成两半的软塑料管端头紧密搭接，加热粘合，然后将灯线压在吊盒和灯口螺柱上。如为螺钉口，找出相线，并作好标记，最后按塑料（木）台安装接头方法将吊线灯安装好。（2）日光灯安装：a.吸项日光灯安装：根据设计图确定出日光灯的位置，将日光灯贴紧建筑物表面
10、，日光灯的灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线孔处应套上塑料管以保护导线。找好灯头盒螺孔的位置,在灯箱的底板上用电钻打好孔,用机螺丝拧牢固，在灯箱的另一端应使用胀管螺栓加以固定。如果日光灯是安装在吊顶上的，应该用自攻螺丝将灯箱固定在龙骨上。灯箱固定好后，将电源线压入灯箱内的端子板（瓷接头）上。把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最后把日光灯管装好。b.吊链日光灯安装：根据灯具的安装高度，将全部吊链编好，把吊链挂在灯箱挂钩上，非全在建筑物顶棚上安装好塑料（木）台，将导线依顺序编叉在吊链内，并引入灯箱，在灯箱的进线孔处应套上软塑料管以保护导线，压入
11、灯箱内的端子板（瓷接头）内。将灯具导线和灯头盒中甩出的电源线连接，并用粘塑料带和黑胶布分层包扎紧密。理顺接头扣于法兰盘内，法兰盘(吊盒)的中心应与塑料(木)台的中心对正，用木螺丝将其拧牢固。将灯具的反光板用机螺丝固定在灯箱上,调整好灯脚，最后将灯管装好。(3)各型花灯安装：a.组合式吸顶花灯安装：根据预埋的螺栓和灯头盒的位置，在灯具的托板上用电钻开好安装孑口出线孔，安装时将托板托起，将电源线和从灯具甩出的导线连接并包扎严密。应尽可能的把导线塞入灯头盒内，然后把托板的安装孔对准预埋螺栓，使托板四周和顶棚贴紧，用螺母将其拧紧，调整好各个灯口，悬挂好灯具的各种装饰物，并上好灯管和灯泡。b吊式花灯安装
12、：将灯具托起，并把预埋好的吊杆插入灯具内，把吊挂销钉插入后要将其尾部掰开成燕尾状，并且将其压平。导线接好头，包扎严实，理顺后向上推起灯具上部的扣碗，将接头如于其内，且将扣碗紧贴顶棚，拧紧固定螺丝。调整好各个灯口。上好灯泡，最后再配上灯罩。(4)光带的安装：根据灯具的外型尺寸确定其支架的支撑点，再根据灯具的具体重量经过认真核算，选用支架的型材制做支架，做好后，根据灯具的安装位置,用预埋件或用胀管螺栓把支架固定牢固。轻型光带的支架可以直接固定在主龙骨上；大型光带必须先下好预埋件，将光带的支架用螺丝固定在预埋件上，固定好支架，将光带的灯箱用机螺丝固定在支架上，再将电源线引入灯箱与灯具的导线连接并包扎
13、紧密。调整各个灯口和灯脚，装上灯泡或灯管，上好灯罩，最后调整灯具的边框应与顶棚面的装修直线平行。如果灯具对称安装，其纵向中心轴线应在同一直线上，偏斜不应大于5mm（5）壁灯的安装：先根据灯具的外形选择合适的木台（板）或灯具底托把灯具摆放在上面,四周留出的余量要对称，然后用电钻在木板上开好出线孔和安装孔，在灯具的底板上也开好安装孔，将灯具的灯头线从木台（板）的出线孔中甩出，在墙壁上的灯头盒内接头，并包扎严密，将接头塞入盒内。把木台或木板对正灯头盒，贴紧墙面，可用机螺丝将木台直接固定在盒子耳朵上，如为木板就应该用胀管固定。调整木台（板）或灯具底托使其平正不歪斜，再用机螺丝将灯具拧在木台（板）或灯具
14、底托上，最后配好灯泡，灯个或灯罩。安装在室外的壁灯，其台板或灯具底托与墙面之间应加防水胶垫，并应打好泄水孔。2特殊灯具的安装应符合下列规定：（1）行灯安装a.电压不得超过36V;b灯体及手柄应绝缘良好，坚固耐热，耐潮湿；C灯头与灯体结合紧固，灯头应无开关；d.灯泡外部应有金属保护网；e.金属网、反光罩及悬吊挂钩，均应固定在灯具的绝缘部分上。在特别潮湿场所或导电良好的地面上，或工作地点狭窄，行动不便的场所(如在锅炉内、金属容器内工作)，行灯电压不得超过12V。(2)携带式局部照明灯具所用的导线宜采用橡套软线，接地或接零线应在同一护套线内。(3)手术台无影灯安装：a.固定螺丝的数量，不得少于灯具法
15、兰盘上的固定孔数，且螺栓直径应与孔径配套；b在混凝土结构上，预埋螺栓应与主筋相焊接，或将挂钩末端弯曲与主筋绑扎锚固；C.固定无影灯底座时，均须采用双螺母。(4)安装在重要场所的大型灯具的玻璃罩，应有防止其碎裂后向下溅落的措施(除设计要求外)，一般可用透明尼龙丝编织的保护网，网孔的规格应根据实际情况决定。(5)金属卤化物灯(钠箱锢灯、镐灯等)安装：(a)灯具安装高度宜在5m以上,电源线应经接线柱连接,并不得使电源线靠近灯具的表面；(b)灯管必须与触发器和限流器配套使用。(6)投光灯的底座应固定牢固，按需要的方向将驱轴拧紧固定。(7)事故照明的线路和白炽灯泡容量在100W以上的密封安装时，均应使用BV-105型的耐温线。(8)36V及其以上照明变压器安装：a.变压器应采用双圈的，不允许采用自耦变压器。初级与次级应分别在两盒内接线；b电源侧应有短路保护，其熔丝的额定电流不应大于变压器的额定电流;c.外壳、铁芯和低压侧的一端或中心点均应接保护地线。(9)手术室工作照明回路要求：a.照明配电箱内应装有专用的总开关及分路开关；b室内灯具应分别接在两条专用的回路上。(10)公共场所的安全灯应装有双灯。(11周定在移动结构(如活动托架等止的局部照明灯具的敷线要求：a.导线的最小截
