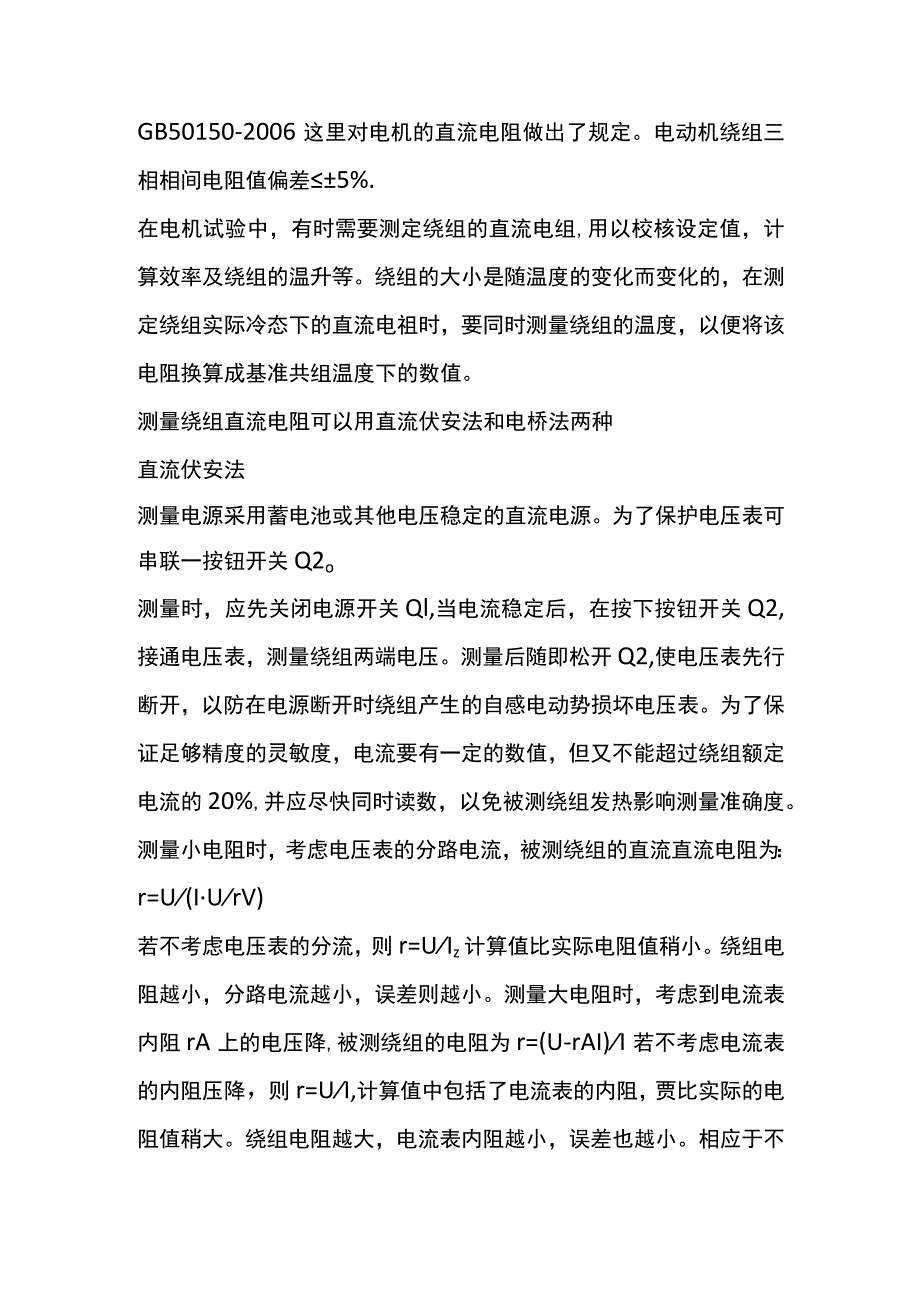

1、GB50150-2006这里对电机的直流电阻做出了规定。电动机绕组三相相间电阻值偏差5%.在电机试验中，有时需要测定绕组的直流电组,用以校核设定值，计算效率及绕组的温升等。绕组的大小是随温度的变化而变化的，在测定绕组实际冷态下的直流电祖时，要同时测量绕组的温度，以便将该电阻换算成基准共组温度下的数值。测量绕组直流电阻可以用直流伏安法和电桥法两种直流伏安法测量电源采用蓄电池或其他电压稳定的直流电源。为了保护电压表可串联一按钮开关Q2o测量时，应先关闭电源开关Ql,当电流稳定后，在按下按钮开关Q2,接通电压表，测量绕组两端电压。测量后随即松开Q2,使电压表先行断开，以防在电源断开时绕组产生的自感电
2、动势损坏电压表。为了保证足够精度的灵敏度，电流要有一定的数值，但又不能超过绕组额定电流的20%,并应尽快同时读数，以免被测绕组发热影响测量准确度。测量小电阻时，考虑电压表的分路电流，被测绕组的直流直流电阻为：r=U(IUrV)若不考虑电压表的分流，则r=UIz计算值比实际电阻值稍小。绕组电阻越小，分路电流越小，误差则越小。测量大电阻时，考虑到电流表内阻rA上的电压降,被测绕组的电阻为r=(U-rAI)I若不考虑电流表的内阻压降，则r=UI,计算值中包括了电流表的内阻，贾比实际的电阻值稍大。绕组电阻越大，电流表内阻越小，误差也越小。相应于不同的电流值测量电阻三次，取三次的平均值作为绕组的直流电阻

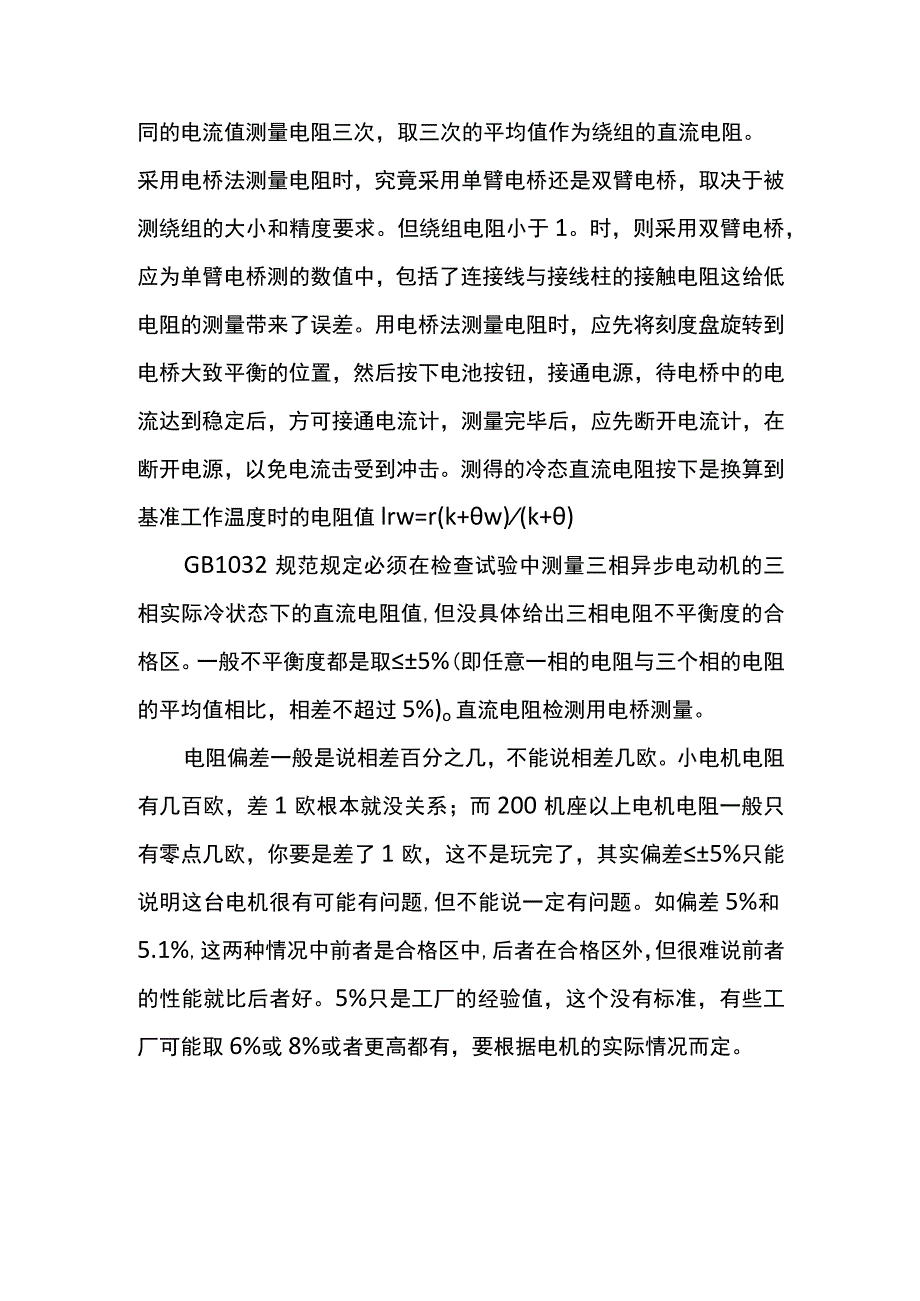

3、。采用电桥法测量电阻时，究竟采用单臂电桥还是双臂电桥，取决于被测绕组的大小和精度要求。但绕组电阻小于1。时，则采用双臂电桥，应为单臂电桥测的数值中，包括了连接线与接线柱的接触电阻这给低电阻的测量带来了误差。用电桥法测量电阻时，应先将刻度盘旋转到电桥大致平衡的位置，然后按下电池按钮，接通电源，待电桥中的电流达到稳定后，方可接通电流计，测量完毕后，应先断开电流计，在断开电源，以免电流击受到冲击。测得的冷态直流电阻按下是换算到基准工作温度时的电阻值lrw=r(k+w)(k+)GB1032规范规定必须在检查试验中测量三相异步电动机的三相实际冷状态下的直流电阻值,但没具体给出三相电阻不平衡度的合格区。一般不平衡度都是取5%(即任意一相的电阻与三个相的电阻的平均值相比，相差不超过5%)o直流电阻检测用电桥测量。电阻偏差一般是说相差百分之几，不能说相差几欧。小电机电阻有几百欧，差1欧根本就没关系；而200机座以上电机电阻一般只有零点几欧，你要是差了1欧，这不是玩完了，其实偏差5%只能说明这台电机很有可能有问题,但不能说一定有问题。如偏差5%和5.1%,这两种情况中前者是合格区中,后者在合格区外，但很难说前者的性能就比后者好。5%只是工厂的经验值，这个没有标准，有些工厂可能取6%或8%或者更高都有，要根据电机的实际情况而定。
