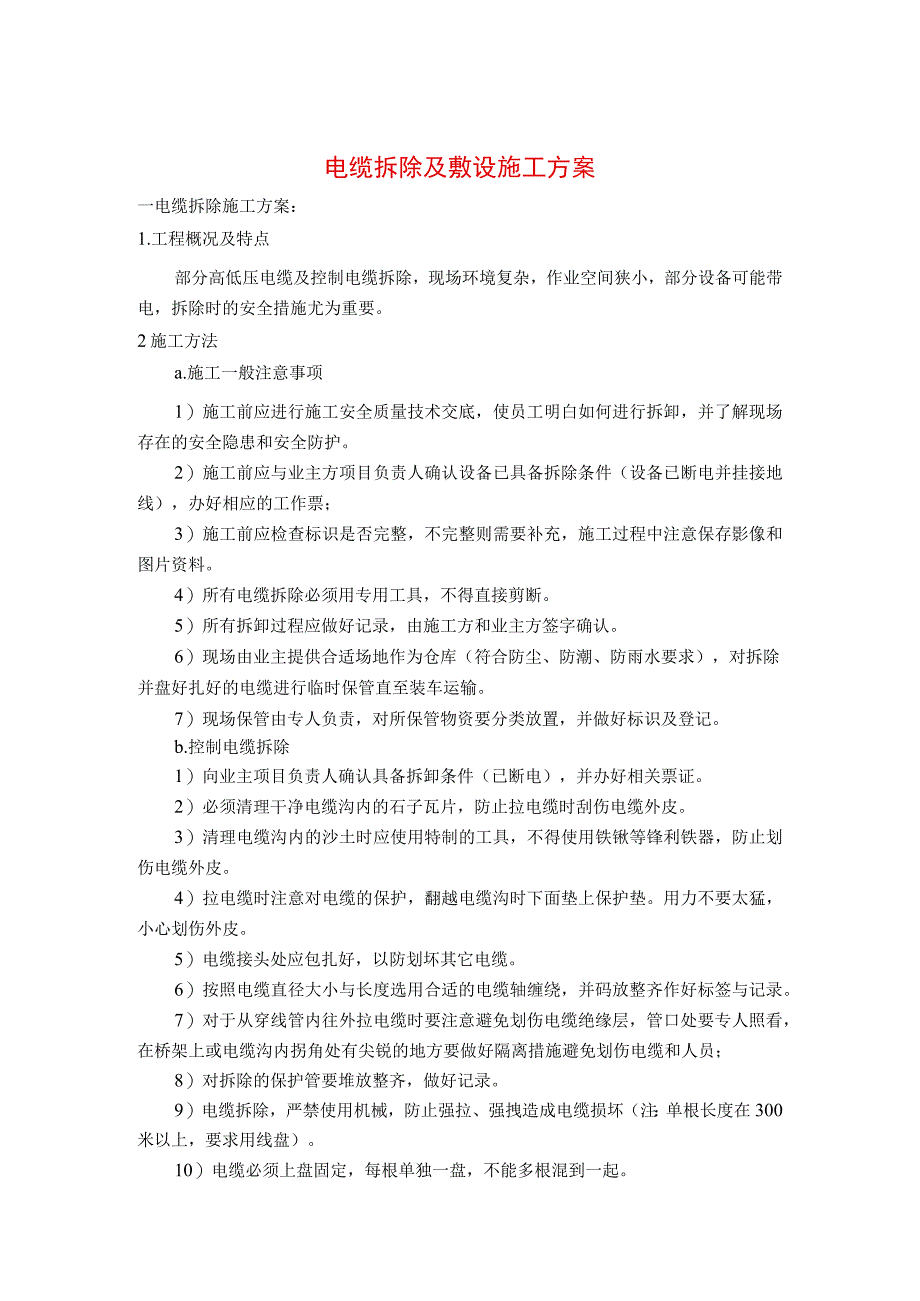

1、电缆拆除及敷设施工方案一电缆拆除施工方案：1.工程概况及特点部分高低压电缆及控制电缆拆除，现场环境复杂，作业空间狭小，部分设备可能带电，拆除时的安全措施尤为重要。2施工方法a.施工一般注意事项1）施工前应进行施工安全质量技术交底，使员工明白如何进行拆卸，并了解现场存在的安全隐患和安全防护。2）施工前应与业主方项目负责人确认设备已具备拆除条件（设备已断电并挂接地线），办好相应的工作票；3）施工前应检查标识是否完整，不完整则需要补充，施工过程中注意保存影像和图片资料。4）所有电缆拆除必须用专用工具，不得直接剪断。5）所有拆卸过程应做好记录，由施工方和业主方签字确认。6）现场由业主提供合适场地作为仓
2、库（符合防尘、防潮、防雨水要求），对拆除并盘好扎好的电缆进行临时保管直至装车运输。7）现场保管由专人负责，对所保管物资要分类放置，并做好标识及登记。b.控制电缆拆除1）向业主项目负责人确认具备拆卸条件（已断电），并办好相关票证。2）必须清理干净电缆沟内的石子瓦片，防止拉电缆时刮伤电缆外皮。3）清理电缆沟内的沙土时应使用特制的工具，不得使用铁锹等锋利铁器，防止划伤电缆外皮。4）拉电缆时注意对电缆的保护，翻越电缆沟时下面垫上保护垫。用力不要太猛，小心划伤外皮。5）电缆接头处应包扎好，以防划坏其它电缆。6）按照电缆直径大小与长度选用合适的电缆轴缠绕，并码放整齐作好标签与记录。7）对于从穿线管内往外拉

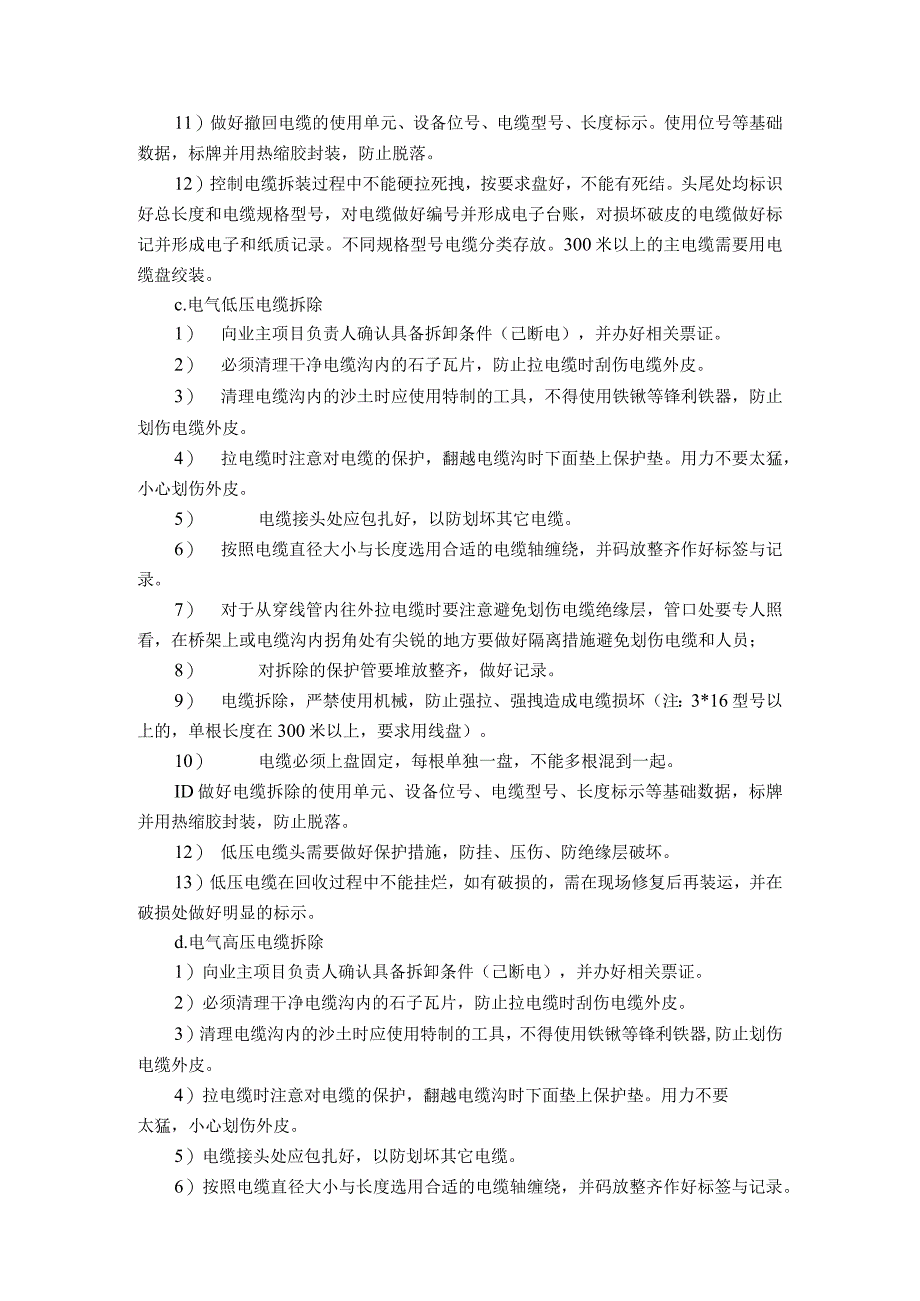

3、电缆时要注意避免划伤电缆绝缘层，管口处要专人照看，在桥架上或电缆沟内拐角处有尖锐的地方要做好隔离措施避免划伤电缆和人员；8）对拆除的保护管要堆放整齐，做好记录。9）电缆拆除，严禁使用机械，防止强拉、强拽造成电缆损坏（注：单根长度在300米以上，要求用线盘）。10）电缆必须上盘固定，每根单独一盘，不能多根混到一起。11）做好撤回电缆的使用单元、设备位号、电缆型号、长度标示。使用位号等基础数据，标牌并用热缩胶封装，防止脱落。12）控制电缆拆装过程中不能硬拉死拽，按要求盘好，不能有死结。头尾处均标识好总长度和电缆规格型号，对电缆做好编号并形成电子台账，对损坏破皮的电缆做好标记并形成电子和纸质记录。不
4、同规格型号电缆分类存放。300米以上的主电缆需要用电缆盘绞装。c.电气低压电缆拆除1） 向业主项目负责人确认具备拆卸条件（己断电），并办好相关票证。2） 必须清理干净电缆沟内的石子瓦片，防止拉电缆时刮伤电缆外皮。3） 清理电缆沟内的沙土时应使用特制的工具，不得使用铁锹等锋利铁器，防止划伤电缆外皮。4） 拉电缆时注意对电缆的保护，翻越电缆沟时下面垫上保护垫。用力不要太猛，小心划伤外皮。5） 电缆接头处应包扎好，以防划坏其它电缆。6） 按照电缆直径大小与长度选用合适的电缆轴缠绕，并码放整齐作好标签与记录。7） 对于从穿线管内往外拉电缆时要注意避免划伤电缆绝缘层，管口处要专人照看，在桥架上或电缆沟内
5、拐角处有尖锐的地方要做好隔离措施避免划伤电缆和人员；8） 对拆除的保护管要堆放整齐，做好记录。9） 电缆拆除，严禁使用机械，防止强拉、强拽造成电缆损坏（注：3*16型号以上的，单根长度在300米以上，要求用线盘）。10） 电缆必须上盘固定，每根单独一盘，不能多根混到一起。ID做好电缆拆除的使用单元、设备位号、电缆型号、长度标示等基础数据，标牌并用热缩胶封装，防止脱落。12） 低压电缆头需要做好保护措施，防挂、压伤、防绝缘层破坏。13）低压电缆在回收过程中不能挂烂，如有破损的，需在现场修复后再装运，并在破损处做好明显的标示。d.电气高压电缆拆除1）向业主项目负责人确认具备拆卸条件（己断电），并办

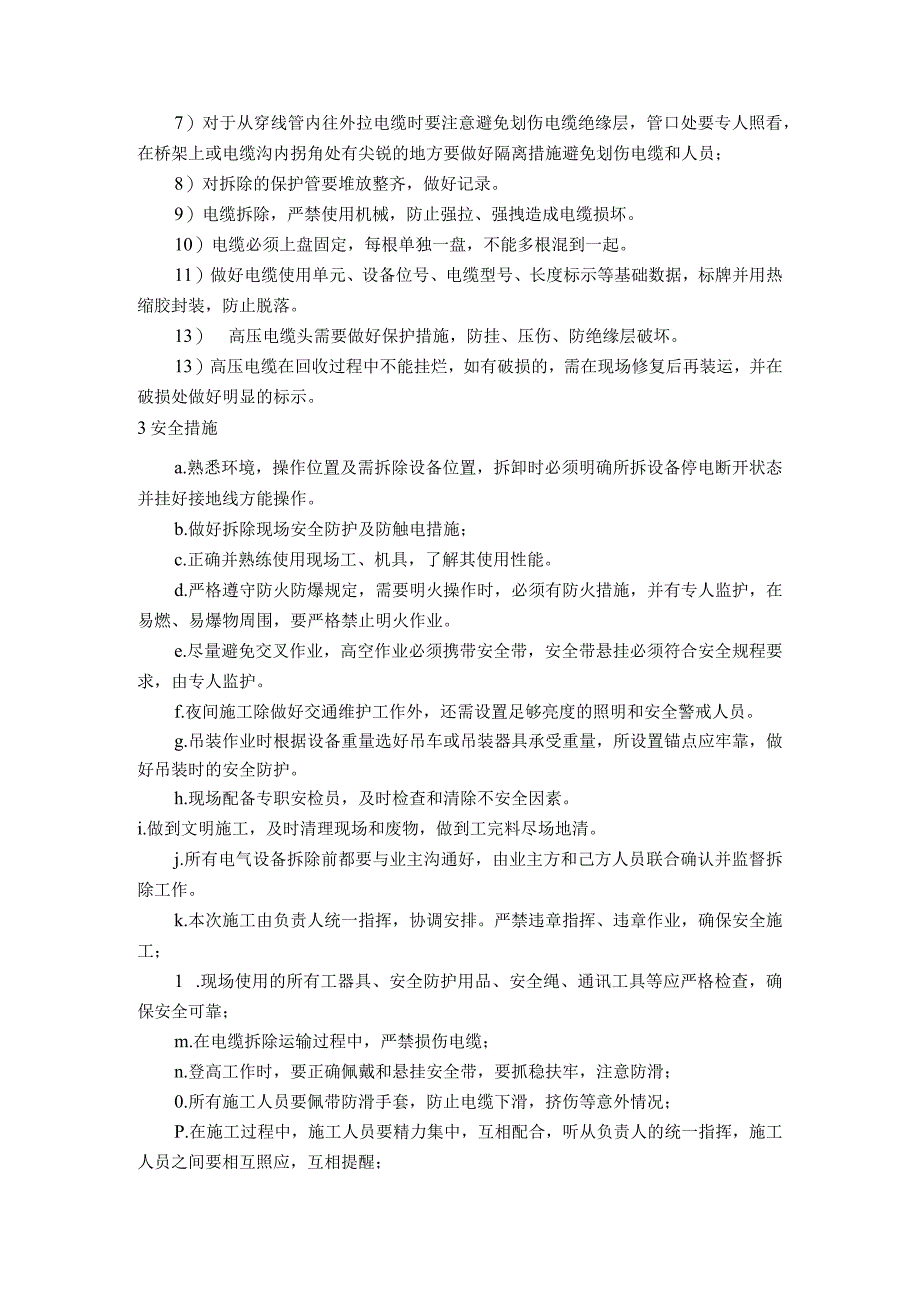

6、好相关票证。2）必须清理干净电缆沟内的石子瓦片，防止拉电缆时刮伤电缆外皮。3）清理电缆沟内的沙土时应使用特制的工具，不得使用铁锹等锋利铁器,防止划伤电缆外皮。4）拉电缆时注意对电缆的保护，翻越电缆沟时下面垫上保护垫。用力不要太猛，小心划伤外皮。5）电缆接头处应包扎好，以防划坏其它电缆。6）按照电缆直径大小与长度选用合适的电缆轴缠绕，并码放整齐作好标签与记录。7）对于从穿线管内往外拉电缆时要注意避免划伤电缆绝缘层，管口处要专人照看，在桥架上或电缆沟内拐角处有尖锐的地方要做好隔离措施避免划伤电缆和人员；8）对拆除的保护管要堆放整齐，做好记录。9）电缆拆除，严禁使用机械，防止强拉、强拽造成电缆损坏。
7、10）电缆必须上盘固定，每根单独一盘，不能多根混到一起。11）做好电缆使用单元、设备位号、电缆型号、长度标示等基础数据，标牌并用热缩胶封装，防止脱落。13） 高压电缆头需要做好保护措施，防挂、压伤、防绝缘层破坏。13）高压电缆在回收过程中不能挂烂，如有破损的，需在现场修复后再装运，并在破损处做好明显的标示。3安全措施a.熟悉环境，操作位置及需拆除设备位置，拆卸时必须明确所拆设备停电断开状态并挂好接地线方能操作。b.做好拆除现场安全防护及防触电措施；c.正确并熟练使用现场工、机具，了解其使用性能。d.严格遵守防火防爆规定，需要明火操作时，必须有防火措施，并有专人监护，在易燃、易爆物周围，要严格禁
8、止明火作业。e.尽量避免交叉作业，高空作业必须携带安全带，安全带悬挂必须符合安全规程要求，由专人监护。f.夜间施工除做好交通维护工作外，还需设置足够亮度的照明和安全警戒人员。g.吊装作业时根据设备重量选好吊车或吊装器具承受重量，所设置锚点应牢靠，做好吊装时的安全防护。h.现场配备专职安检员，及时检查和清除不安全因素。i.做到文明施工，及时清理现场和废物，做到工完料尽场地清。j.所有电气设备拆除前都要与业主沟通好，由业主方和己方人员联合确认并监督拆除工作。k.本次施工由负责人统一指挥，协调安排。严禁违章指挥、违章作业，确保安全施工；1 .现场使用的所有工器具、安全防护用品、安全绳、通讯工具等应严
9、格检查，确保安全可靠；m.在电缆拆除运输过程中，严禁损伤电缆；n.登高工作时，要正确佩戴和悬挂安全带，要抓稳扶牢，注意防滑；0.所有施工人员要佩带防滑手套，防止电缆下滑，挤伤等意外情况；P.在施工过程中，施工人员要精力集中，互相配合，听从负责人的统一指挥，施工人员之间要相互照应，互相提醒；q.施工完毕，做到工完料净场地清；r.本次所有施工人员要培训考试合格后，方可参与施工。s.施工前办好相应工作票（停电作业票、登高作业票、动火作业票等）。二电缆敷设及制作方案敷设电缆时清理电缆沟的杂物，注意对现有沟内电缆的防护。1电缆敷设的要求：a.电缆敷设时，要保护好电缆沟、遂道的防水层。b.电缆敷设时，应从
10、电缆盘上端引出，不能使电缆在支架及地面上磨擦、拖拉，电缆不得有铠装压扁、绞拧、护层折裂等机械损伤。c.在潮湿场所敷设完后，电缆头不能进水，必须要用防水粘胶带密封。d.并联使用的电力电缆长度、型号、规格要相同。e.保证动力电缆最小的弯曲半径不小于其15倍的外径；控制电缆最小的弯曲半径不小于其10倍的外径。f.动力电缆的终端头要留有备用长度。g.电缆与热力管道平行时，其距离必须大于1m,交叉时要大于0.5m。当条件受限制时应采取隔热措施，禁止电缆平行敷设于热力管道上部。从电缆桥架下来的电缆全封闭保护：单根控制电缆从电缆桥架下来采用托架侧壁开孔，电缆管全封闭保护。单根动力电缆从电缆架下来采用PVC金
11、属软管保护。2电缆的排列a.高压动力电缆、低压动力电缆、控制电缆、弱电电缆要按要求顺序从上至下分层布置。b.控制电缆在桥架上排列不能超过三层；电力电缆（三芯）不能超过二层；单芯电力电缆要布置在同侧支架上，按正三角形排列绑扎。C.电缆敷设要排列整齐,不得交叉。d.电缆敷设完毕后，要清扫干净，盖好盖板并密封。3电缆固定a.垂直敷设或超过45倾斜角的电缆在桥架上每隔0.5m用绑线固定；水平敷设的电缆每隔Im用绑线固定。两端及转弯处用绑扎带固定。b.交流单芯电力电缆的固定夹具不能构成闭合磁路。c.护层有绝缘要求的电缆，在固定处加绝缘衬垫。4电缆标志牌在电缆起始端、拐弯处、夹层内、隧道及竖井的两端、均挂
12、标志牌。电缆标志牌采用表层亚光蚀刻铝板统一规格制作。标志牌内标明线路编号，无线路编号时，要标明电缆型号、规格、及起迄地点；并联使用的电缆要有顺序号。5电缆终端头的制作对电缆安装工进行专业技术培训，考试合格后上岗。电缆终端头制作时，必须严格遵守制作工艺规程及产品说明书相关要求。在室外制作3.15kv及以上电缆终端头时，其空气相对湿度要小于70%。制作塑料绝缘电力电缆终端头时，要保持周围空气洁净，防止尘埃、杂物落入绝缘内。雨雾天严禁施工。6高压电缆终端头制作a.要连续作业，缩短绝缘暴露时间。剥切时不要损伤线芯及绝缘层，全部作业都要保持清洁。b.在剥切线芯绝缘、屏蔽、金属护套时，线芯沿绝缘表面至最近
13、接地点的最小距离与规程要求一致。c.要彻底清除半导体屏蔽层。对包带石墨屏蔽层，要使用溶剂擦去碳迹;对挤出屏蔽层，剥除时不得损伤绝缘表面，屏蔽端部要平整。d.对厂家明确提出的改善电缆屏蔽端部电场集中的措施要严格执行，并确保绝缘和相间距离。e.电缆线芯连接,采用压接时接线端子要与压模匹配,压接后要修理光滑。采用焊接时要保护好绝缘层。f.三芯电力电缆终端处的金属护层必须接地良好；塑料电缆每相铜屏蔽和钢铠要锡焊接地线。电缆通过零序电流互感器时，电缆金属护层和接地线要对地绝缘，电缆接地点在互感器以下时，接地线要直接接地；电缆接地点在互感器以上时，接地线要穿过互感器接地；接地线采用镀锡铜编织线，电缆线芯截
14、面在12OnIm2及以下时，接地线不小于16mm2,电缆线芯截面在150mm2及以上时,接地线为25m2,22OkV电力电缆接地线按特定要求安装。g.装配组合电缆终端头时，各部件间的配合或搭接要采取堵漏、防潮和密封措施。塑料电缆采用自粘带、粘胶带、热熔胶等方式密封；塑料护套表面要打毛，粘接表面要用溶剂除去油污，粘接良好，电缆终端头严禁有渗漏。7其他电缆头制作a.低压动力电缆终端头采用三（四）岔口护套，工艺要求参见高压电缆终端头制作相关部分。b.计算机、保护的屏蔽电缆，其屏蔽层及接地线要按设计要求安装。c.控制电缆头制作安装，做电缆头的位置要整齐划一，在同一直线上；套同一颜色的专用控制电缆头护口
15、；线号管用白色PVC管，号码用专用热敏打号机打印，长度相同，字迹清晰，美观统一。三电缆防火a.对易受外部影响着火的电缆密集区或可能着火蔓延，而酣成严重事故的电缆回路，按设计要求的防火阻燃措施施工。b.电缆防火阻燃要采取如下措施：在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，用防火堵料密封。在重要的电缆沟和隧道中，按要求分段或用软质耐火材料设置阻火墙。对重要回路电缆，可单独敷设于专门的沟道中或耐火封闭槽盒内，或对其施加防火涂料、防火包带。在电力电缆接头两侧及相临电缆2-3米长的区段施加防火涂料或防火包带。采用耐火或阻燃型电缆。设置报警和灭火装置。c.防火阻燃材料经过技术或产品鉴定，再使用时按设计要求和材料使用工艺提出施工措施。d.涂料应按说明书中规定的方法使用，并应顺电缆长度方向进行涂刷。厚度或次数应符合说明书中的要求。e.包带在包绕时应拧紧密实，缠绕层数或厚度应符合材料使用要求，绕包完毕后，每隔一定距离应绑扎牢靠。f.在封堵电缆孔洞时，封堵应严实可靠,严禁有明显的裂缝和可见的孔隙,空洞较大者应加耐火衬板后再进行封堵。g.阻火墙上的防火门应严密，空洞应封堵，耐火墙两侧电缆应施加防火包带或涂料。h.封堵的工艺要整洁美观，有机、无机堵料的使用方法应严格执行材料使用说明中要求，封堵后的外型要平整，
