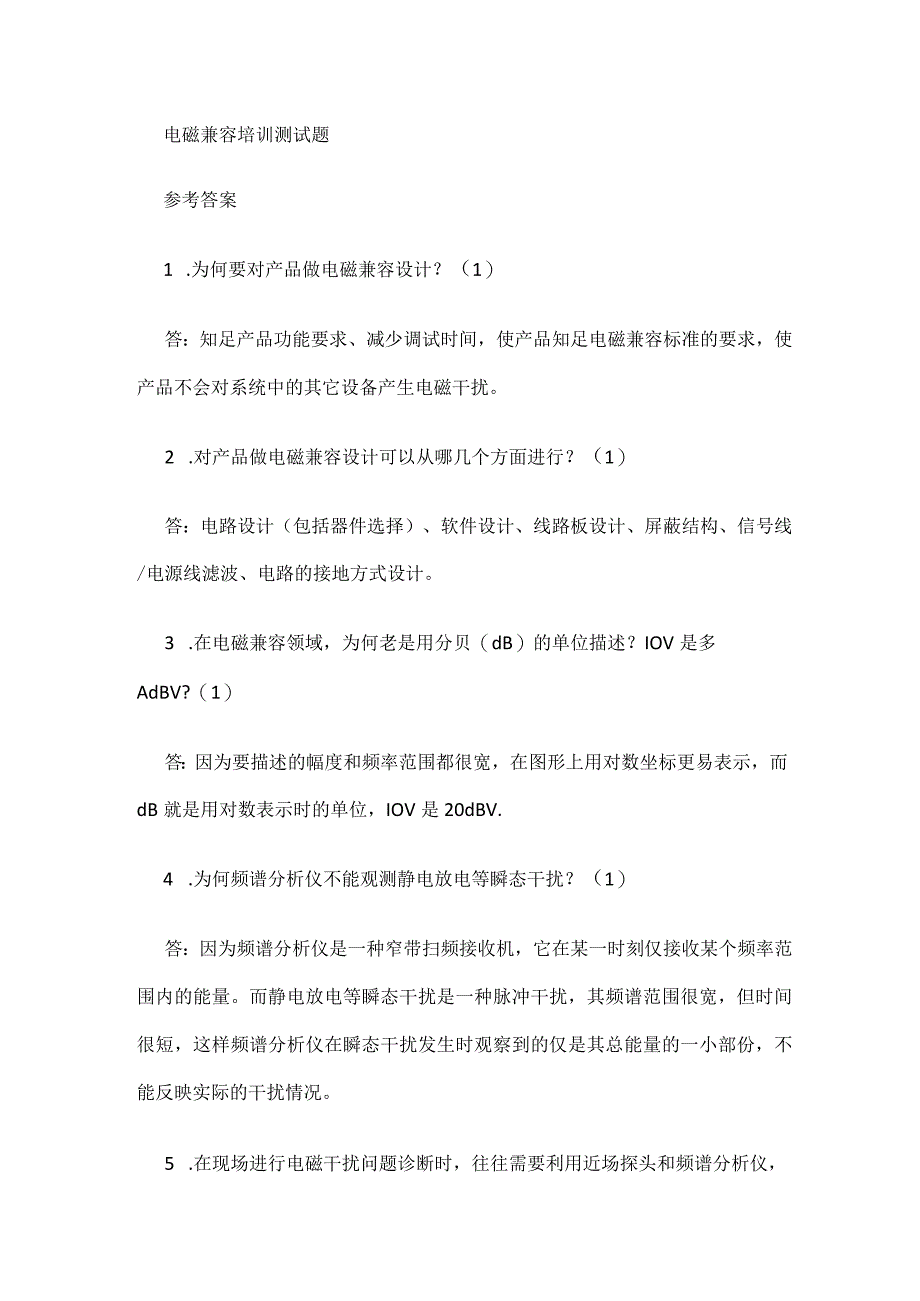

1、电磁兼容培训测试题参考答案1 .为何要对产品做电磁兼容设计？（1）答：知足产品功能要求、减少调试时间，使产品知足电磁兼容标准的要求，使产品不会对系统中的其它设备产生电磁干扰。2 .对产品做电磁兼容设计可以从哪几个方面进行？（1）答：电路设计（包括器件选择）、软件设计、线路板设计、屏蔽结构、信号线/电源线滤波、电路的接地方式设计。3 .在电磁兼容领域，为何老是用分贝（dB）的单位描述？IOV是多AdBV?（1）答：因为要描述的幅度和频率范围都很宽，在图形上用对数坐标更易表示，而dB就是用对数表示时的单位，IOV是20dBV.4 .为何频谱分析仪不能观测静电放电等瞬态干扰？（1）答：因为频谱分析仪

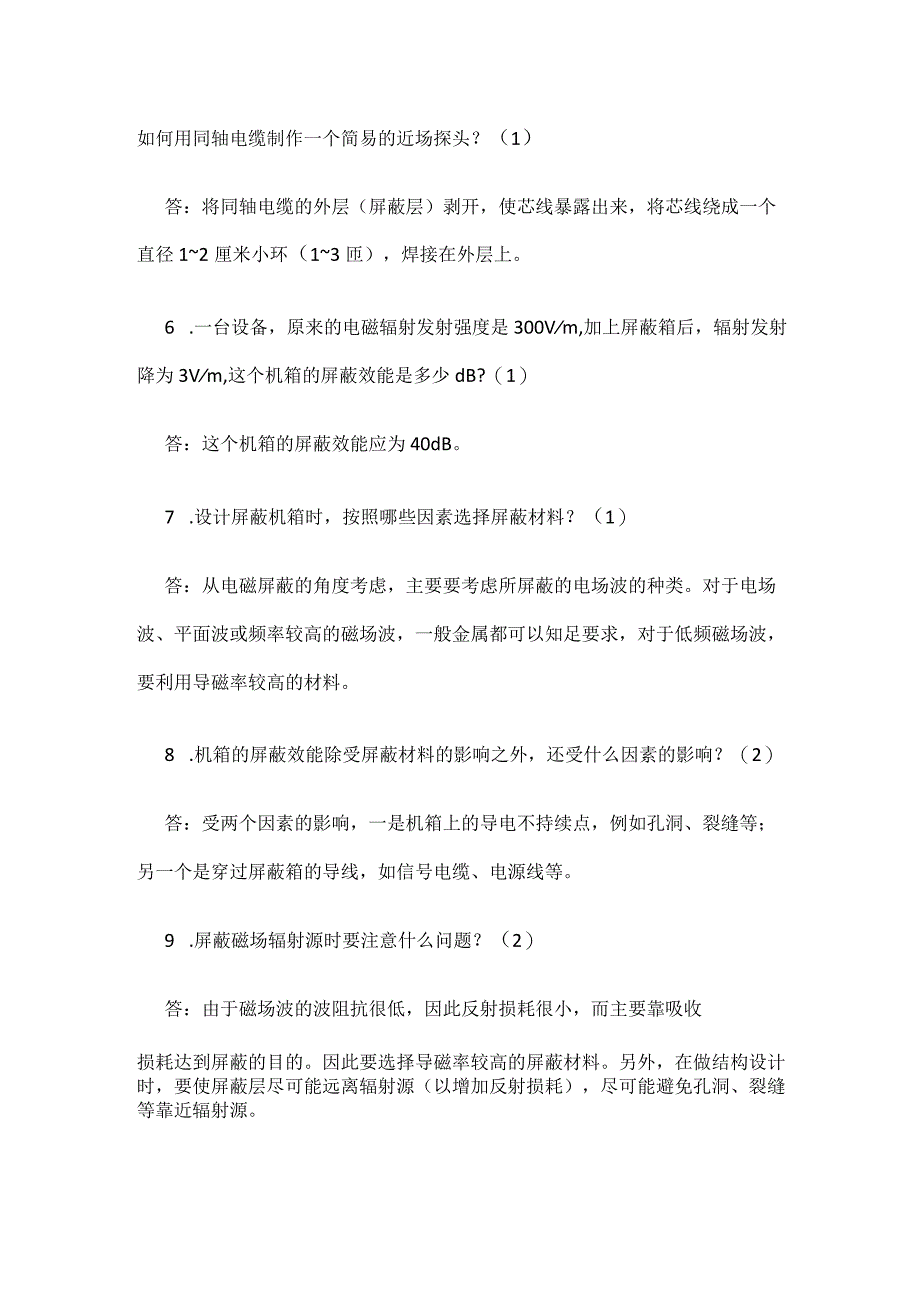

2、是一种窄带扫频接收机，它在某一时刻仅接收某个频率范围内的能量。而静电放电等瞬态干扰是一种脉冲干扰，其频谱范围很宽，但时间很短，这样频谱分析仪在瞬态干扰发生时观察到的仅是其总能量的一小部份，不能反映实际的干扰情况。5 .在现场进行电磁干扰问题诊断时，往往需要利用近场探头和频谱分析仪，如何用同轴电缆制作一个简易的近场探头？（1）答：将同轴电缆的外层（屏蔽层）剥开，使芯线暴露出来，将芯线绕成一个直径12厘米小环（13匝），焊接在外层上。6 .一台设备，原来的电磁辐射发射强度是300Vm,加上屏蔽箱后，辐射发射降为3Vm,这个机箱的屏蔽效能是多少dB?（1）答：这个机箱的屏蔽效能应为40dB。7 .设
3、计屏蔽机箱时，按照哪些因素选择屏蔽材料？（1）答：从电磁屏蔽的角度考虑，主要要考虑所屏蔽的电场波的种类。对于电场波、平面波或频率较高的磁场波，一般金属都可以知足要求，对于低频磁场波，要利用导磁率较高的材料。8 .机箱的屏蔽效能除受屏蔽材料的影响之外，还受什么因素的影响？（2）答：受两个因素的影响，一是机箱上的导电不持续点，例如孔洞、裂缝等；另一个是穿过屏蔽箱的导线，如信号电缆、电源线等。9 .屏蔽磁场辐射源时要注意什么问题？（2）答：由于磁场波的波阻抗很低，因此反射损耗很小，而主要靠吸收损耗达到屏蔽的目的。因此要选择导磁率较高的屏蔽材料。另外，在做结构设计时，要使屏蔽层尽可能远离辐射源（以增加

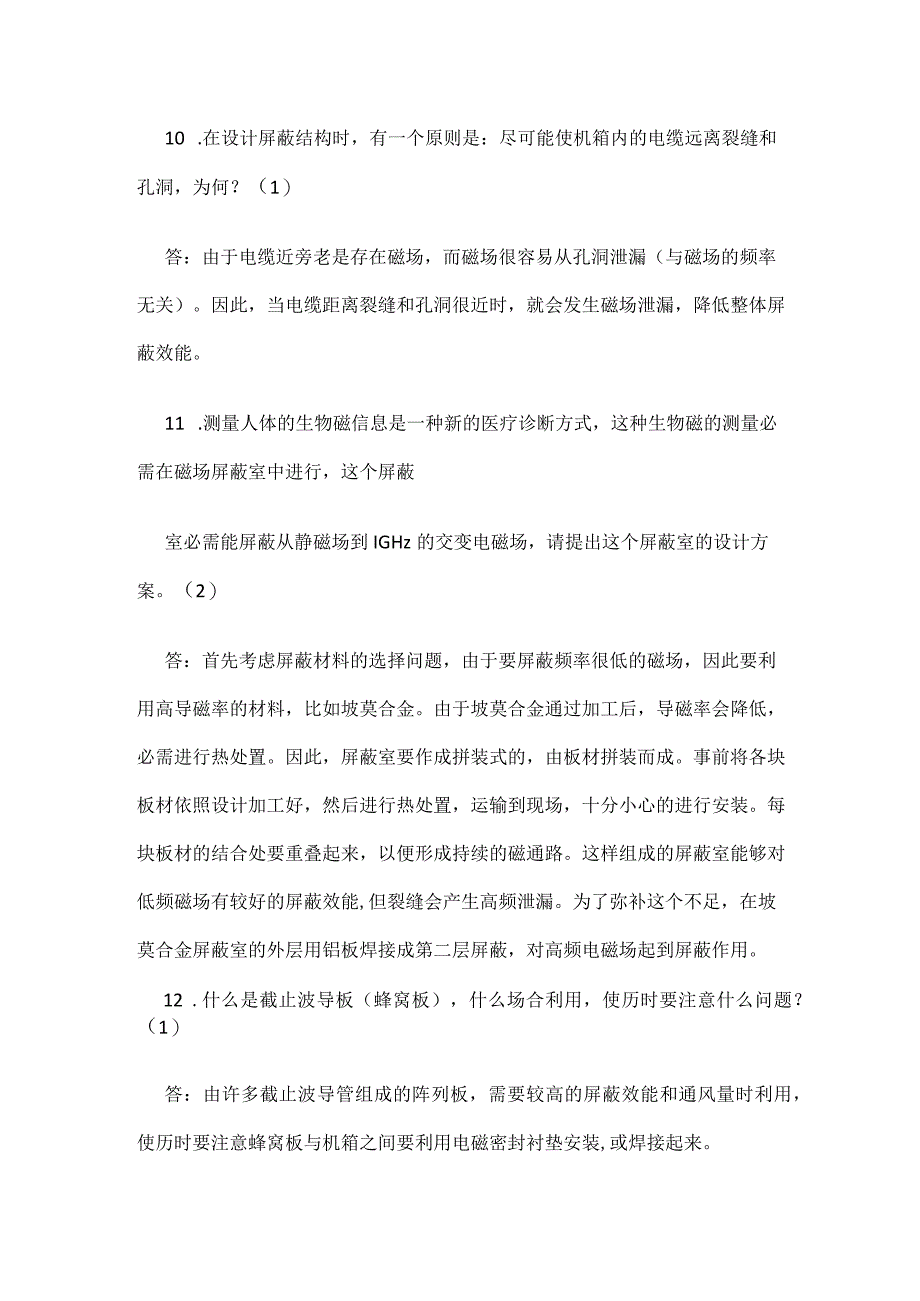

4、反射损耗），尽可能避免孔洞、裂缝等靠近辐射源。10 .在设计屏蔽结构时，有一个原则是：尽可能使机箱内的电缆远离裂缝和孔洞，为何？（1）答：由于电缆近旁老是存在磁场，而磁场很容易从孔洞泄漏（与磁场的频率无关）。因此，当电缆距离裂缝和孔洞很近时，就会发生磁场泄漏，降低整体屏蔽效能。11 .测量人体的生物磁信息是一种新的医疗诊断方式，这种生物磁的测量必需在磁场屏蔽室中进行，这个屏蔽室必需能屏蔽从静磁场到IGHz的交变电磁场，请提出这个屏蔽室的设计方案。（2）答：首先考虑屏蔽材料的选择问题，由于要屏蔽频率很低的磁场，因此要利用高导磁率的材料，比如坡莫合金。由于坡莫合金通过加工后，导磁率会降低，必需进行
5、热处置。因此，屏蔽室要作成拼装式的，由板材拼装而成。事前将各块板材依照设计加工好，然后进行热处置，运输到现场，十分小心的进行安装。每块板材的结合处要重叠起来，以便形成持续的磁通路。这样组成的屏蔽室能够对低频磁场有较好的屏蔽效能,但裂缝会产生高频泄漏。为了弥补这个不足，在坡莫合金屏蔽室的外层用铝板焊接成第二层屏蔽，对高频电磁场起到屏蔽作用。12 .什么是截止波导板（蜂窝板），什么场合利用，使历时要注意什么问题？（1）答：由许多截止波导管组成的阵列板，需要较高的屏蔽效能和通风量时利用，使历时要注意蜂窝板与机箱之间要利用电磁密封衬垫安装,或焊接起来。13 .有一台塑料机壳的设备，电磁辐射超标，为了使
6、其知足电磁兼容标准的要求，开发人员在机壳内部用导电漆喷涂，结果没有明显改善，请分析可能会是什么原因。（3）答：原来的塑料机箱上孔洞过量、过大，产生严重的泄漏，也可能是裂缝不严（可能是接触不紧，也可能是在结合处没有喷导电漆），产生泄漏。另外，原来机箱上的电缆（信号线、电源线）一般没有良好的滤波办法，这些电缆造成机箱泄漏。14 .透明屏蔽窗有哪几种，使历时要注意什么问题？（2）答：有玻璃夹金属网组成的屏蔽窗和在玻璃上镀上很薄的金属膜组成的屏蔽窗两种。在使历时，要注意金属网或导电镀膜必然要与屏蔽机箱的基体导电性紧密接触。15 .在CRT显示器的屏幕上利用金属网夹层的屏蔽玻璃时，会有令人讨厌的条纹，如
7、何减小这种现象？（1）答：将丝网的方向旋转一下，使纬线与显象管的扫描线之间形成15-20度夹角。16 .电磁密封衬垫的两个关键特性是什么？列出尽可能多的电磁密封衬垫种类，并说明各类产品的适用处合。（3）答：电磁密封衬垫必需具有的两个特性是弹性和导电性。常常利用电磁密封衬垫的种类有：指形簧片、金属网衬垫、导电橡胶、导电布包裹发泡橡胶、螺旋管等，除有切向滑动接触的场合外，避免利用指形簧片，有环境密封要求时，利用导电橡胶，其它场合可利用导电布衬垫，需要屏蔽的频率不高时，也可用丝网衬垫，能够确保不会过量紧缩时，可利用螺旋管。17 .利用电磁密封衬垫时要注意什么问题？（2）答：面板的厚度适当，避免在衬垫
8、的反弹力作用下发生形变，造成更大的裂缝，面板厚度较薄时，紧固螺钉的距离要较小。设置限位结构，避免过量紧缩，选择适当的金属材料，减小电化学侵蚀。18 .一个屏蔽机箱上，必需要穿过一根金属杆，如何处置才不会破坏机箱的屏蔽效能？（1）答：将金属杆的周围通过镀铜簧片与屏蔽基体靠得住地搭接起来。19 .电源线滤波器主要起什么作用，选型时主要考虑哪些参数，利用电源线滤波器时要注意什么问题？（3）答：电源线滤波器的作用是抑制传导发射电流沿着电源线传播。选型时要考虑插入损耗（共模和差模）、额定电流、电压、有效的频率范围等参数，使历时要注意安装方式，必需射频接地良好，输入输出隔离、避免滤波过的导线部份再次污染。
9、20 .为何电源线滤波器的高频滤波特性十分重要？（1）答：若是高频特性不好，会致使设备的辐射发射超标或对脉冲性干扰敏感。21 .进行结构电磁兼容设计时，有一个原则是：通过滤波的电源线要尽可能远离各类信号电缆，这是为何？（2）答：若是电源线与信号电缆靠得很近，信号电缆上的高频信号会耦合到电源线上（特别是已经滤波过的部份），造成电源线上的传导发射超标。22 .为何选用电源线滤波器时，不能一味追求体积小巧？（1）答：滤波器的体积主要由滤波器电路中的电感决定，较小的滤波器内的电感体积必需较小，这样电感量可能较小，会致使滤波器的低频滤波性能较差。另外，滤波器的体积较小，必需要求内部器件彼此靠得很近，这样
10、会降低滤波器的高频性能。23 .什么叫滤波器的插入损耗，用什么方式测量滤波器的插入损耗可以取得最保险的结果？（2）答：由于滤波器接入电路产生的电流、电压损耗叫做滤波器的插入损耗，干扰滤波器应对干扰频率的信号有尽可能大的插入损耗。测量滤波器的插入损耗应采用源和负载阻抗的比值为:100（或反过来）的条件来测，这时可以取得最坏条件下的结果，也就是最保险的结果。24 .一般而言，交流线滤波器可以用在直流的场合，可是直流线滤波器绝对不能用在交流的场合，这是为何？答：直流滤波器中利用的旁路电容是直流电容，用在交流条件下可能会发生过热而损坏，若是直流电容的耐压较低，还会被击穿而损坏。即便不会发生这两种情况，
11、一般直流滤波器中的共模旁路电容的容量较大，用在交流的场合会发生过大的漏电流，违背安全标准的规定。25 .信号线滤波器主要起什么作用，从安装方式上讲有哪些种类，如何肯定利用什么安装方式的信号滤波器？答：减小信号线上没必要要的高频成份（主如果共模的），从而减小电缆的电磁辐射，或避免电缆作为天线接收空间电磁干扰，并传导进机箱。有线路板上安装和面板上安装两种方式，需要滤波的频率较低时利用线路板上安装的结构，需要滤波的频率较高时，利用面板上安装的结构。26 .某根信号线上传输的信号最高频率为30MHz,测量表明，这根导线上有120MHZ的共模干扰电流，用共模辐射公式预测，只要将这个共模电流抑制30dB,
12、就可以够知足电磁兼容标准的要求，需要几阶的低通滤波电路?答：依照题意，低通滤波器的截止频率为30MHz,而在120MHZ的插入损耗要大于30dBo由于N阶滤波器的插入损耗增加速度为每倍频程6N（dB）,30MHz至120MHZ为两个倍频程，因此，N阶滤波器的截止频率若在30MHz,则在120MHZ时插入损耗为程12N（dB）。若要使程12N30,则可取N=3,即低通滤波器的阶数至少为3。27 .三端电容器为何更适合于干扰滤波？（1）答：电磁干扰的频率往往很高，因此干扰滤波器的高频特性相当重要，三端电容巧妙地利用一个电极上的两根引线电感组成了T型低通滤波器，而消除传统电容器中引线电感的不良影响，
13、提高了高频滤波特性,因此三端电容器更适合于干扰滤波。28 .为何说穿心电容是干扰滤波的理想器件？（1）答：穿心电容是一种三端电容，但与普通的三端电容相较，由于它直接安装在金属面板上，因此它的接地电感更小，几乎没有引线电感的影响，另外，它的输入输出端被金属板隔离，消除高频耦合，这两个特点决定了穿心电容具有接近理想电容的滤波效果。29 .电磁干扰抑制用的磁芯与传统上用做电感的磁芯有什么不同，当将二者用错时，会发生什么现象？（2）答：传统上用做电感磁芯的材料具有很小的损耗，用这种磁芯作成的电感损耗很小。而电磁干扰抑制用的磁芯损耗很大，用这种磁芯制作的电感具有很大的损耗，其特性更接近电阻。当将二者用错
14、时，均达不到预期的目的。若是将电磁干扰抑制用的磁芯用在普通电感上，电感的Q值很低，会使谐振电路达不到要求，或对需要传输的信号损耗过大。若是将普通制作电感用的磁芯用在电磁干扰抑制的场合，则由于电感与电路中的寄生电容会发生谐振，可能使某个频率上的干扰增强。30 .若一个旁路滤波电容的容量为470pf,两根引线的长度均为2mm,这个电容在什么频率上滤波效果最好（提示：引线的电感按InH/mm估算）？（2）答：当电容发生串联谐振时，其阻抗最小，具有最好的滤波效果。这个电容的谐振频率为f=1/2（LC）1/2=1/2（410-947010-12）1/2=116MHz因此，这个电容在116MHZ的频率处滤
15、波效果最好。31 .用在外拖电缆上的信号线滤波器额定工作电压为何最好大于200V（虽然一般电缆中传送的信号电压仅几V或十几V）?（1）答：因为外拖电缆上会受到幅度很高的浪涌、静电放电等刹时高压干扰的冲击，滤波电容的耐压要能够经受这些高压的冲击。32 .什么是共模扼流圈，如何绕制？（2）答：仅对共模电流有电感作用的扼流圈称为共模扼流圈。共模扼流圈的绕法是使两根导线上的差模电流在磁芯中产生的磁力线方向相反，从而能够彼此抵消。当电压较高时，去线和回线要分开绕，以保证足够的绝缘电压。当电压较低时，可以双线并绕。33 .当设备电磁辐射超标时，咱们往往在电缆上套一个铁氧体磁环。若是一台设备的电磁辐射超标，
16、咱们在设备的一根电缆上套上一个铁氧体磁环后，发现并无什么改善，这说明什么问题，应当如何处置？（2）答：有两种可能，一种是原来的共模回路阻抗较高，共模扼流圈加入后所增加的阻抗与原来的回路阻抗相较很小，因此扼流圈的作用实际很小。另一种可能性是系统中还有其它辐射源，这根电缆的辐射减小量以分贝表示时其数值很小。若是属于前一种情况，可以在电缆端口上利用旁路电容，减小共模回路阻抗，若是属于第二种原因，则需要检查其它辐射源。34 .当穿过面板的导线很多时，往往利用滤波连接器或滤波阵列板，在安装滤波连接器或滤波阵列板时要注意什么问题？（2）答：要在滤波连接器或滤波阵列板与机箱面板之间安装电磁密封衬垫或用导电胶带将裂缝粘起来，避免裂缝处的电磁泄漏。35 .在进行电磁干扰问题分析时，往
