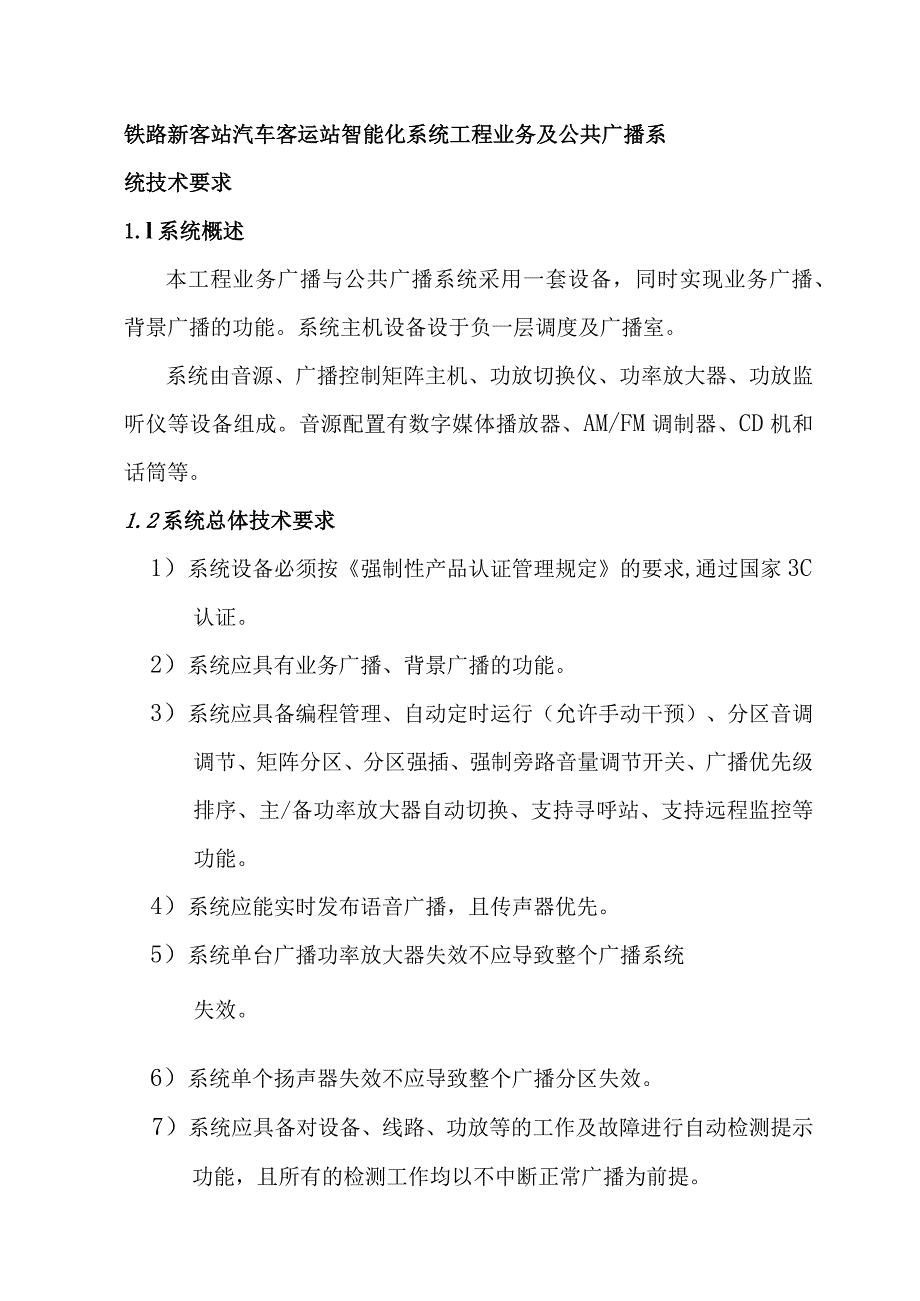

1、铁路新客站汽车客运站智能化系统工程业务及公共广播系统技术要求1.l系统概述本工程业务广播与公共广播系统采用一套设备，同时实现业务广播、背景广播的功能。系统主机设备设于负一层调度及广播室。系统由音源、广播控制矩阵主机、功放切换仪、功率放大器、功放监听仪等设备组成。音源配置有数字媒体播放器、AM/FM调制器、CD机和话筒等。1.2系统总体技术要求1）系统设备必须按强制性产品认证管理规定的要求,通过国家3C认证。2）系统应具有业务广播、背景广播的功能。3）系统应具备编程管理、自动定时运行（允许手动干预）、分区音调调节、矩阵分区、分区强插、强制旁路音量调节开关、广播优先级排序、主/备功率放大器自动切换

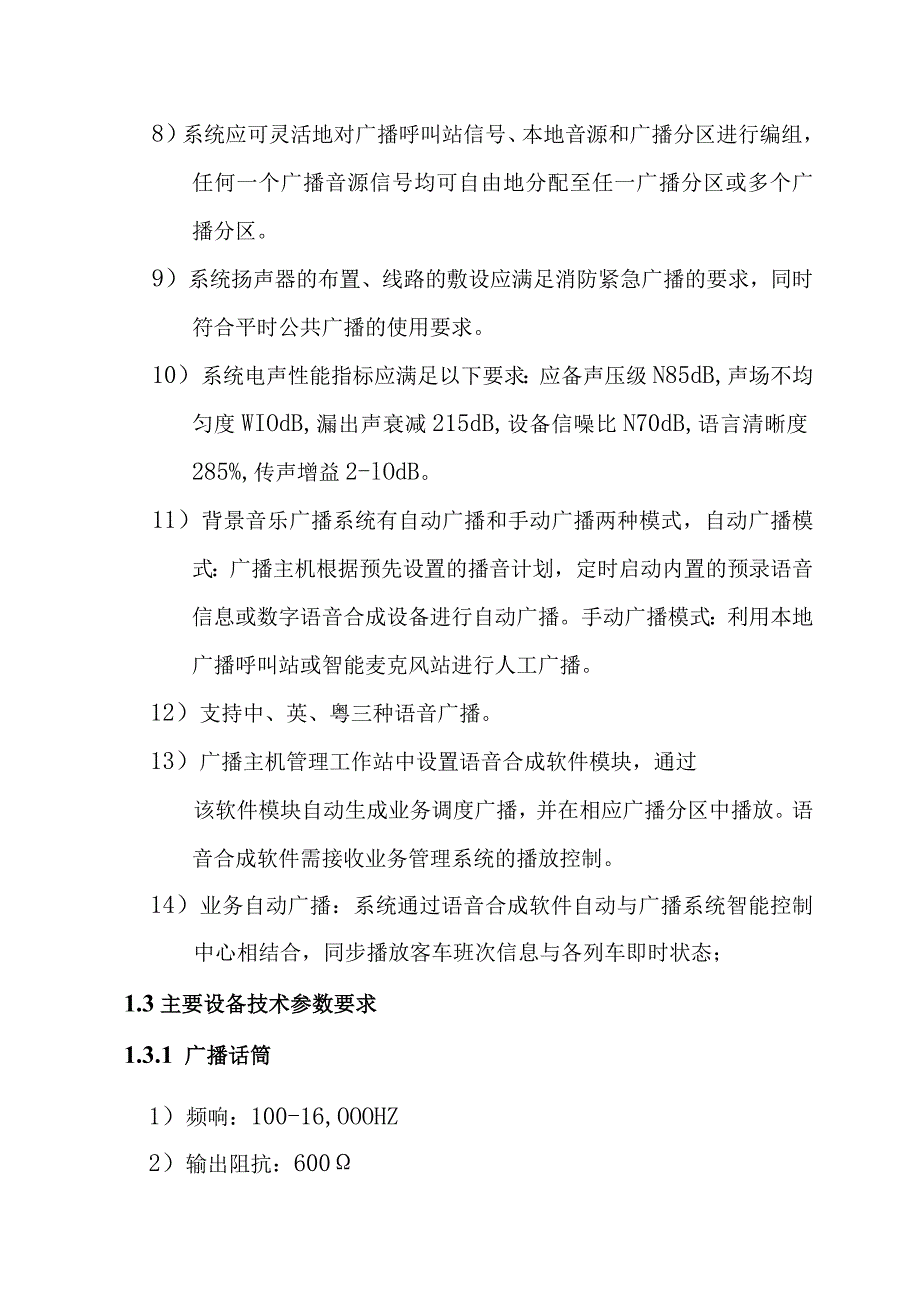

2、、支持寻呼站、支持远程监控等功能。4）系统应能实时发布语音广播，且传声器优先。5）系统单台广播功率放大器失效不应导致整个广播系统失效。6）系统单个扬声器失效不应导致整个广播分区失效。7）系统应具备对设备、线路、功放等的工作及故障进行自动检测提示功能，且所有的检测工作均以不中断正常广播为前提。8）系统应可灵活地对广播呼叫站信号、本地音源和广播分区进行编组，任何一个广播音源信号均可自由地分配至任一广播分区或多个广播分区。9）系统扬声器的布置、线路的敷设应满足消防紧急广播的要求，同时符合平时公共广播的使用要求。10）系统电声性能指标应满足以下要求：应备声压级N85dB,声场不均匀度WIOdB,漏出声
3、衰减215dB,设备信噪比N70dB,语言清晰度285%,传声增益2-lOdB。11）背景音乐广播系统有自动广播和手动广播两种模式，自动广播模式：广播主机根据预先设置的播音计划，定时启动内置的预录语音信息或数字语音合成设备进行自动广播。手动广播模式：利用本地广播呼叫站或智能麦克风站进行人工广播。12）支持中、英、粤三种语音广播。13）广播主机管理工作站中设置语音合成软件模块，通过该软件模块自动生成业务调度广播，并在相应广播分区中播放。语音合成软件需接收业务管理系统的播放控制。14）业务自动广播：系统通过语音合成软件自动与广播系统智能控制中心相结合，同步播放客车班次信息与各列车即时状态；1.3主

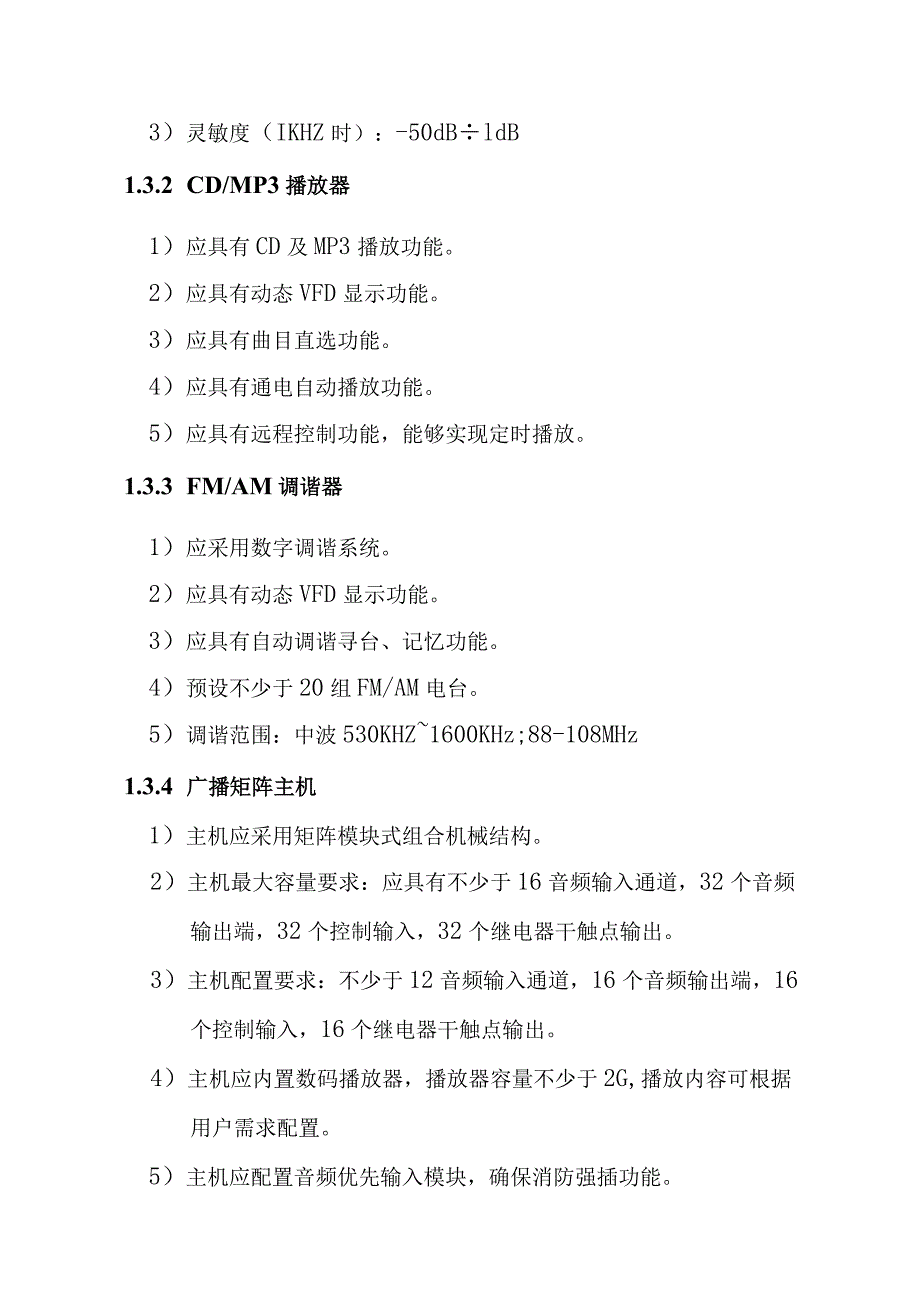

4、要设备技术参数要求1.3.1 广播话筒1）频响：100-16,OOOHZ2）输出阻抗：6003）灵敏度（IKHZ时）：-50dBldB1.3.2 CD/MP3播放器1）应具有CD及MP3播放功能。2）应具有动态VFD显示功能。3）应具有曲目直选功能。4）应具有通电自动播放功能。5）应具有远程控制功能，能够实现定时播放。1.3.3 FM/AM调谐器1）应采用数字调谐系统。2）应具有动态VFD显示功能。3）应具有自动调谐寻台、记忆功能。4）预设不少于20组FM/AM电台。5）调谐范围：中波530KHZ1600KHz;88-108MHz1.3.4 广播矩阵主机1）主机应采用矩阵模块式组合机械结构。2
5、）主机最大容量要求：应具有不少于16音频输入通道，32个音频输出端，32个控制输入，32个继电器干触点输出。3）主机配置要求：不少于12音频输入通道，16个音频输出端，16个控制输入，16个继电器干触点输出。4）主机应内置数码播放器，播放器容量不少于2G,播放内容可根据用户需求配置。5）主机应配置音频优先输入模块，确保消防强插功能。6）主机应配置远程遥控寻呼话筒输入模块。7）主机应配置广播话筒、CD/MP3播放器、调谐器等的音频输入模块。8）主机应配置可编程的报警输入模块，用于接收火灾自动报警及联动控制系统的报警信号，并自动编程强行切除业务及公共广播。9）主机应配置报警输出模块，用于激活报警区
6、功放以及驱动分区强插电源。10）主机应配置外设控制模块，用于对CD/MP3播放器、调谐器、功放等设备的编程控制和操作。11）主机应可记忆或手动选择监听各音源以及各分区输出的信号。12）主机应具有诊断系统，可定时检测监视系统及功放的工作状况，并具有事件日志纪录功能。13）主机应具有密码保护功能，确保系统安全稳定操作、运行。14）主机应具有时序控制功能，可编程时序控制自动播音装置，实现定时广播。15）主机应具有显示屏幕及操控面板。16）系统应配置管理工作站及管理软件，实现对系统的编程及监测。17）主要技术指标：输入电平：MIC:-70dB-OdB,LINE20dB-8do输入阻抗：600,平衡输出
7、。失真度：V0.02%。频率响应：20Hz-20KHzo信噪比：60dB020）投标人应根据系统容量及功能要求，并结合设计图纸,配置相应的模块。1.3.5 功率放大器1）通道数量：双通道2）功率：20W100W150W200W3）每通道的音量、音调可独立调节。4）定压输出：200V,100V,70V可切换。5）应具有工作状态显示功能。6）应具有强插控制输入口。7）应可与广播矩阵主机通信，交换控制信号和状态信息8）主要技术指标：1）频宽：40HZ至16KHZ（3dB）o2）失真度：小于1%（IKHz）o3）信噪比：80dB04）输入阻抗：IoOKQ。1.3.6 有源监听音箱1）声质清晰、明亮。2
8、）工作电压70/100V,功率4W。3）喇叭元件：宽频喇叭4）灵敏度：912dB;最大声压级：982dB;有效频率范围：140Hz12kHz。1.3.7 室内天花喇叭1）功率：5W2）工作电压100/70V3）灵敏度高:912dB4）最大声压级：97dB5）频宽：100Hz-16kHz6）安装方式：吸顶、嵌入1.3.8 室内壁挂式扬声器1）功率：IOW2）工作电压100/70V3）灵敏度高：912dB4）最大声压级：97dB5）频宽：120Hz16kHz6）安装方式：壁挂1.3.9 标准广播机柜1） 40U带门19”标准机柜。2）机柜应通风良好，顶部应安装风扇，可手动或自动开启风扇。1.4主要设备材料表序号设备名称单位数量备注1IloV定压嵌入式天花扬声器（5W）台822HOV定压壁挂式扬声器（IoW）台153带音源输入的调音开关台154IlOV定压式功率放大器（20W）台155IloV定压式功率放大器（100W）台26IlOV定压式功率放大器（150W）台27IloV定压式功率放大器（200W）台68广播话筒台179双通道数字媒体播放器台110AM/FM调谐器台111业务广播工作站（内置管理软件）台112广播控制矩阵主机台113线路监听仪台114音频信号防雷浪涌保护器个415广播机柜个116ZR-RVV-2xl.5线缆批117备注：本表设备材料数量仅供参考。
