《防止质量通病的技术措施.docx》由会员分享，可在线阅读，更多相关《防止质量通病的技术措施.docx（12页珍藏版）》请在第壹文秘上搜索。

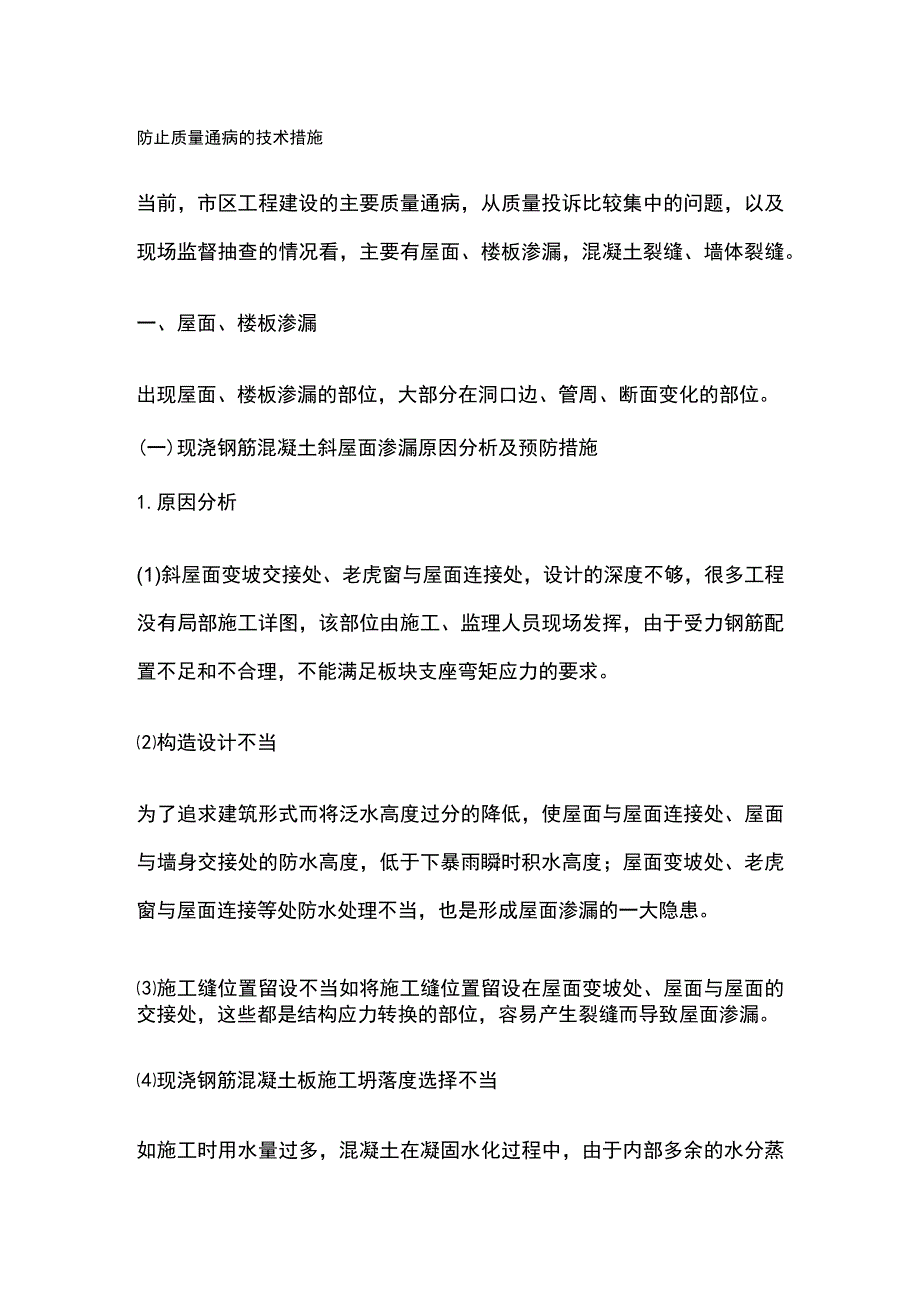

1、防止质量通病的技术措施当前，市区工程建设的主要质量通病，从质量投诉比较集中的问题，以及现场监督抽查的情况看，主要有屋面、楼板渗漏，混凝土裂缝、墙体裂缝。一、屋面、楼板渗漏出现屋面、楼板渗漏的部位，大部分在洞口边、管周、断面变化的部位。(一)现浇钢筋混凝土斜屋面渗漏原因分析及预防措施1.原因分析(1)斜屋面变坡交接处、老虎窗与屋面连接处，设计的深度不够，很多工程没有局部施工详图，该部位由施工、监理人员现场发挥，由于受力钢筋配置不足和不合理，不能满足板块支座弯矩应力的要求。构造设计不当为了追求建筑形式而将泛水高度过分的降低，使屋面与屋面连接处、屋面与墙身交接处的防水高度，低于下暴雨瞬时积水高度；屋

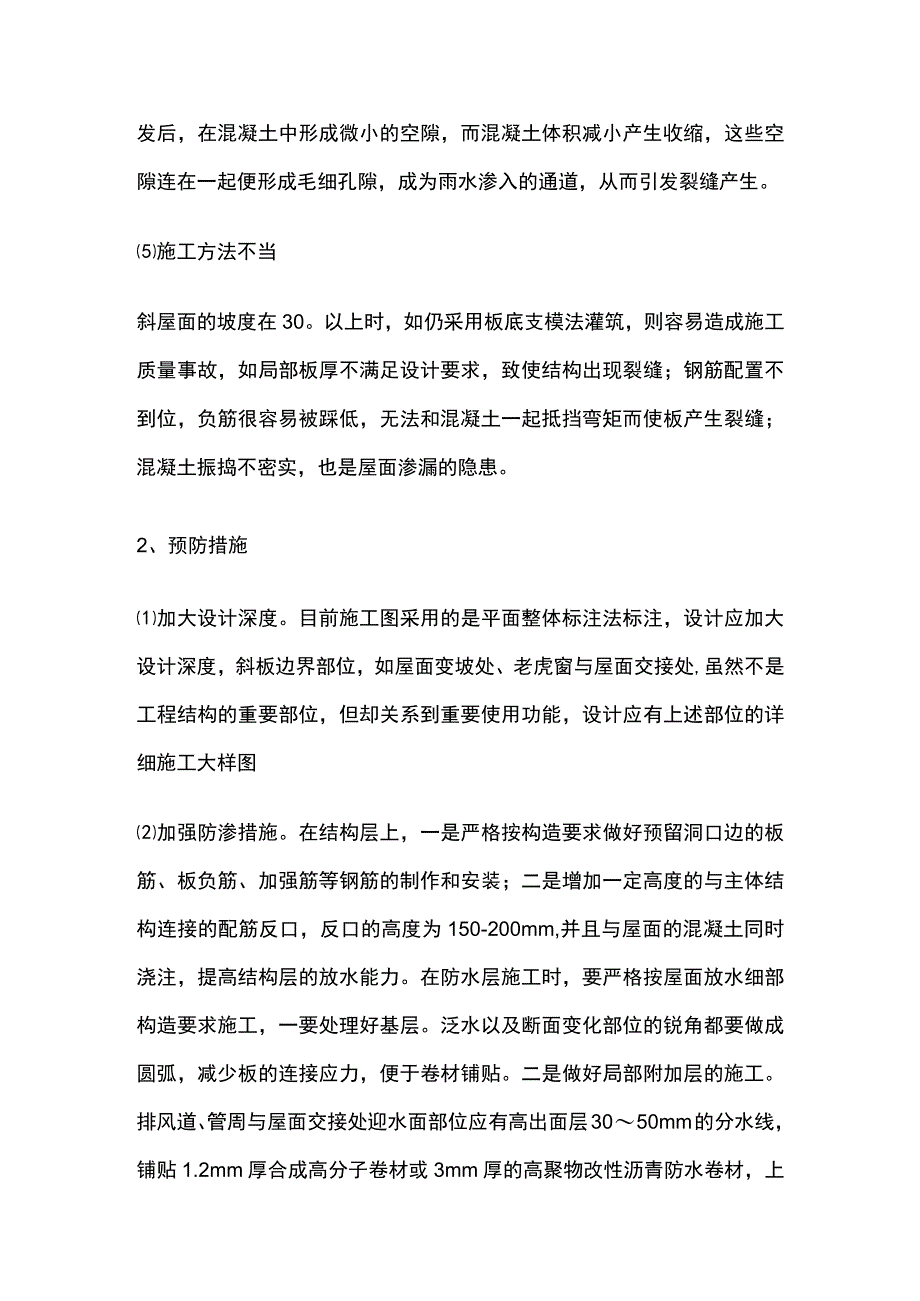

2、面变坡处、老虎窗与屋面连接等处防水处理不当，也是形成屋面渗漏的一大隐患。施工缝位置留设不当如将施工缝位置留设在屋面变坡处、屋面与屋面的交接处，这些都是结构应力转换的部位，容易产生裂缝而导致屋面渗漏。现浇钢筋混凝土板施工坍落度选择不当如施工时用水量过多，混凝土在凝固水化过程中，由于内部多余的水分蒸发后，在混凝土中形成微小的空隙，而混凝土体积减小产生收缩，这些空隙连在一起便形成毛细孔隙，成为雨水渗入的通道，从而引发裂缝产生。施工方法不当斜屋面的坡度在30。以上时，如仍采用板底支模法灌筑，则容易造成施工质量事故，如局部板厚不满足设计要求，致使结构出现裂缝；钢筋配置不到位，负筋很容易被踩低，无法和混凝
3、土一起抵挡弯矩而使板产生裂缝；混凝土振捣不密实，也是屋面渗漏的隐患。2、预防措施加大设计深度。目前施工图采用的是平面整体标注法标注，设计应加大设计深度，斜板边界部位，如屋面变坡处、老虎窗与屋面交接处,虽然不是工程结构的重要部位，但却关系到重要使用功能，设计应有上述部位的详细施工大样图加强防渗措施。在结构层上，一是严格按构造要求做好预留洞口边的板筋、板负筋、加强筋等钢筋的制作和安装；二是增加一定高度的与主体结构连接的配筋反口，反口的高度为150-200mm,并且与屋面的混凝土同时浇注，提高结构层的放水能力。在防水层施工时，要严格按屋面放水细部构造要求施工，一要处理好基层。泛水以及断面变化部位的锐

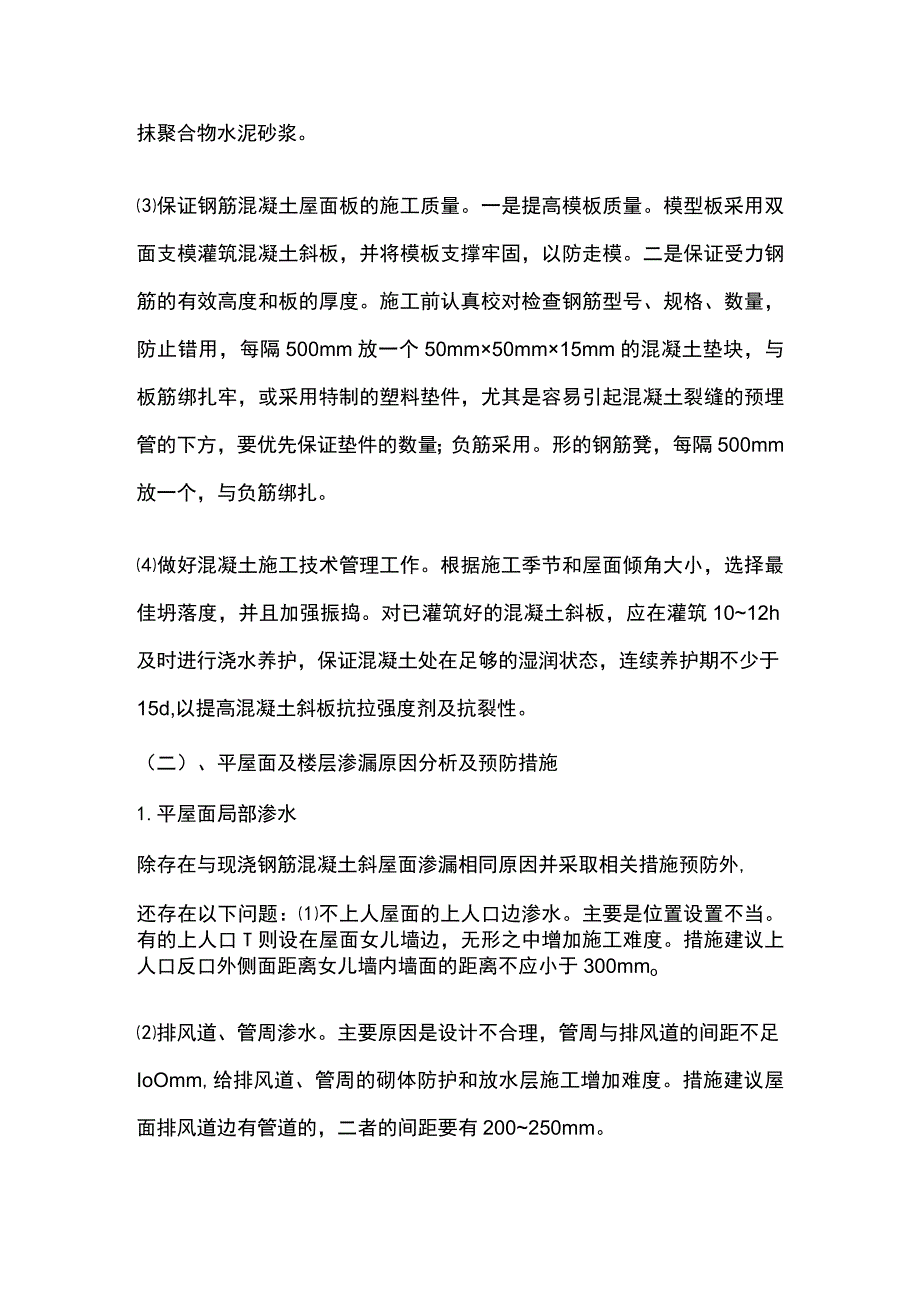

4、角都要做成圆弧，减少板的连接应力，便于卷材铺贴。二是做好局部附加层的施工。排风道、管周与屋面交接处迎水面部位应有高出面层3050mm的分水线，铺贴1.2mm厚合成高分子卷材或3mm厚的高聚物改性沥青防水卷材，上抹聚合物水泥砂浆。保证钢筋混凝土屋面板的施工质量。一是提高模板质量。模型板采用双面支模灌筑混凝土斜板，并将模板支撑牢固，以防走模。二是保证受力钢筋的有效高度和板的厚度。施工前认真校对检查钢筋型号、规格、数量，防止错用，每隔500mm放一个50mm50mm15mm的混凝土垫块，与板筋绑扎牢，或采用特制的塑料垫件，尤其是容易引起混凝土裂缝的预埋管的下方，要优先保证垫件的数量；负筋采用。形的钢
5、筋凳，每隔500mm放一个，与负筋绑扎。做好混凝土施工技术管理工作。根据施工季节和屋面倾角大小，选择最佳坍落度，并且加强振捣。对已灌筑好的混凝土斜板，应在灌筑1012h及时进行浇水养护，保证混凝土处在足够的湿润状态，连续养护期不少于15d,以提高混凝土斜板抗拉强度剂及抗裂性。（二）、平屋面及楼层渗漏原因分析及预防措施1.平屋面局部渗水除存在与现浇钢筋混凝土斜屋面渗漏相同原因并采取相关措施预防外,还存在以下问题：不上人屋面的上人口边渗水。主要是位置设置不当。有的上人口T则设在屋面女儿墙边，无形之中增加施工难度。措施建议上人口反口外侧面距离女儿墙内墙面的距离不应小于300mmo排风道、管周渗水。主
6、要原因是设计不合理，管周与排风道的间距不足IoOmm,给排风道、管周的砌体防护和放水层施工增加难度。措施建议屋面排风道边有管道的，二者的间距要有200250mm。水落口管周、变形缝渗水。屋面铺设保温层后，水落口管周及变形缝出现渗水的现象增加。由于设计及有关施工要求不明确，从现场抽检的情况看，大部分出水口底部留在保温层上方，造成管周积水，是渗水的主要原因。措施建议水落口周边的防水层要在混凝土结构层，且管周半径300500mm以及变形缝附近200mm的范围内不要铺设保温层。2、楼层局部渗水卫生间楼板及管周、排风道周边渗水。一是由施工原因造成的，这种情况基本上是出现在房屋交付使用时就会发现。二是业主
7、装修时重新铺设卫生间内的、排水管道的位置和方向，破坏了原有的防水层，或改造后管道接头渗水等，因此引起的邻里纠纷时有发生。措施建议：属于施工原因造成的，施工单位要按规范要求施工，尤其是防水层的厚度、高度和细部，并经蓄水试验合格。属于二次装修造成的，要求物业管理部门告知业主，装修时尽量不要破坏防水层，一旦破坏，要在铺设面层前，重新施工防水层。二、混凝土裂缝混凝土在施工过程中由于板筋位置不当引起、温度、湿度变化，混凝土徐变的影响，拆模过早，早期受振动等因素都有可能引起混凝土裂缝发生。这些裂缝虽属非结构受力因素所引起的，但现浇板裂缝既影响美观，又容易使住户产生心理上的不安，而且裂缝不仅会影响抗渗效果，
8、也易造成水分侵蚀钢筋，影响使用耐久性。1、现场浇注混凝土裂缝的预防措施：Q)严格按图施工，加强旁站管理，保证钢筋的有效高度。钢筋安装到位后，混凝土浇注隐蔽前，要保证板筋有足量的符合要求的垫块，负筋有满足设计要求高度的足量支撑，制止原始的、由现场人员，凭感觉护筋的做法，既要保证板筋、有符合要求的保护层，又要满足负筋的有效局)度。(2)加强混凝土早期养护。浇注完的混凝土要及时养护，防止干缩，尤其在高温下施工，更应经常浇水养护，这样既可减少温度产生的裂缝，也可降低由于混凝土的收缩而产生的约束应力，有效控制裂缝。同时，对水泥砂浆地面，也要严格按施工顺序操作，并加强养护，经常使地面处于湿润状态，也能有效
9、地抑制地面裂缝的产生。大体积现浇混凝土施工应合理设计浇筑方案，避免出现施工缝。（3）加强施工管理，混凝土施工时应结合实际条件，采取有效措施，确保混凝土的配合比、塌落度等符合规定的要求,并严格控制外加剂的使用，同时应避免混凝土早期受到冲击。特别市新区很多工程的混凝土工程,采用现场搅拌混凝土浇注，更要严格控制砂的粒径及含泥量。混凝土用砂应采用中粗砂,如砂粒过细,砂的含泥量超过标准,不仅会降低强度，也会使混凝土产生裂缝，这是因为泥的膨胀性大于水泥膨胀性的缘故。2.加强验收后商品房空置房间的管理。部分商住房验收后都要空置一段时间,空置期间,房间门、窗长期紧闭，此时室内的相对湿度在70%-80%之间。而
10、且在竣工验收后半年左右的时间内，容易发生板角裂缝现象。我市已有业主与开发商因此提起诉讼的个案。这是因为置于空气中的混凝土处于收缩状态，这种收缩状态自其浇筑完成后可持续2年左右。在正常的湿度环境中，混凝土收缩所产生的裂缝十分微小，而且这些裂缝随湿度变化处于产生、愈合的反复过程，因而裂缝不会进一步扩展。但当混凝土所处环境的相对湿度低于80%时，混凝土内部的自由水（非化学结合水）蒸发加速,从而加剧混凝土的收缩。若这一过程持续时间过长，微裂绛就会进一步扩展，进而形成通缝。措施建议：在一定的时间段（一般自混凝土浇筑完成后2年内）保持空置房间内的相对湿度与室外相对湿度基本一致并不宜低于85%o这一要求可采
11、取经常开窗的方法得以实现，有条件的地方定期洒水增加湿度则效果更好。三、填充墙裂缝目前，框架结构填充墙，设计使用的材料有多孔砖、空心砖、加气混凝土砌块等材料。质量投诉填充墙砌体裂缝，特别是外墙墙体于框架梁底的裂缝的问题,从材料使用上看,填充材料使用加气混凝土砌块上匕较多，其次使用空心砖砌体，使用多孔砖的比较少。1.施工顺序及组织不符合日砌高度不超过一步脚手架的规定。住宅楼的填充墙高度2.22.4m之间，一次性组砌到梁底。措施建议：填充墙按要求应分4段组织施工，即未搭架组砌第一段，搭架组砌第二段，待第二段施工后710天后施工第三段（填砌梁底的斜砖、顶砖），再粉刷前施工第四段（填塞梁底的缝隙）。2、
12、砖缝厚薄不均，多数组砌前，没有进行施工组织设计，未立皮数杆，砌到哪算到哪，以致部分填充墙墙体上方出现平砖、半砖、甚至有的还出现碎砖。措施建议：组砌前要进行施工设计，计算好皮数杆，用规范允许范围的砂浆厚度调整皮数，个别部位经调整，还难以符合要求的，可以在楼面用1：3水泥砂浆调整。3、通缝、透缝，竖缝砂浆宽窄不一，半砖、断砖上墙，缝隙无砂浆。出现较多的是在加气混凝土砌块组砌的填充墙上。措施建议：一要熟悉不同的砌体，对通缝的不同规定；二在组砌前，除了要立皮数杆外，还要摆砖，确定每层砖的竖缝宽度后再组砌，避免立缝出现透缝或瞎绛。4、外墙梁底收缩裂缝。经查看，采用加气砌体的占大多数。主要原因是，多数施工
13、单位不了解加气砌体的特性，本身砌块的强度较低，符合要求的强度仅有M3现行规范又取消了M2.5,最低标号的砂浆为M5,而这种砌体比较理想的砌筑砂浆是M3.54.0,砌筑时采用的砂浆强度比较高，多数在MlO以上，加上目前砌体组砌后，没有养护的要求。所以，很容易出现收缩（下降）偏大、砂浆与砌体离析的现象。措施建议：外墙墙体尽量设计不要选用加气混凝土砌块。如果采用，在外墙梁底与砌体交接处，要有抗裂防渗的措施。高层建筑泵送混凝土楼板裂缝的控制目前大部分的高层建筑主要为现浇钢筋混凝土框剪结构，并大量应用泵送混凝土。但近几年的工程实践发现采用泵送混凝土的现浇钢筋混凝土框架结构经常引起楼屋面板裂缝，并且成为较
14、难克服的质量通病之一。本论文结合本人多年的工作实践就高层建筑泵送混凝土楼板裂缝产生的原因及防治进行探讨。1混凝土裂缝产生的原因导致混凝土的裂缝的主要原因是混凝土收缩引起的。引起混凝土收缩主要有以下几个因素。1.1 水泥性能对混凝土收缩的影响大量实验研究表明,水泥抗裂性能的降低导致混凝土收缩增大;由于追求高强度及早强,水泥的含碱量越来越高,水泥细度越来越细,C3S含量越来越高,这使水泥抗裂性能大幅度降低。1.2 外加剂对混凝土收缩的影响混凝土高效减水剂是泵送混凝土不可缺少的组成材料,而高效减水剂的性能直接影响到混凝土的收缩性能。根据国家标准混凝土外加剂(GB8076-1997)中规定：高效减水剂
15、的收缩率应小于等于135%,也就是混凝土在稠度相同的条件下,允许加高效减水剂的混凝土收缩可以比不加高效减水剂的混凝土收缩率大35%o一般高效减水剂的收缩率在115%135%之间。这就是为什么泵送混凝土比非泵送混凝土、现场搅拌混凝土容易产生裂缝的原因,因为前者比后者加更多的高效减水剂。1.3 混凝土硬化前的收缩根据试验研究硬化前收缩率比硬化的收缩率大1030倍。浇筑楼板混凝土时,表面温度高,水蒸发量大很快变硬化,而内部混凝土未硬化。在表面至内部未硬化混凝土之间，存在硬化梯度层,这层制约了内部混凝土继续变形。由于未硬化混凝土变形决在变形到一定程度,表层硬化就被拉裂。2裂缝控制技术措施2.1 设计优
16、化从结构方面对高层建筑楼板裂缝发生的部位分析,最容易产生裂缝的部位是建筑四周的阳角处及框架柱外露边角,主要原因是由于该部位楼板受剪力墙或刚度较大梁约束,限制板面混凝土的自由变形,在温差作用及收缩力等多因素综合作用下产生裂绛。设计单位在设计时重点考虑强度,未充分考虑混凝土本身的收缩性能及施工过程中所产生的温差作用。建议设计人员在设计时在楼板设计时充分考虑楼板刚度平衡及混凝土工作特性,对房屋的阳角及跨度较大的楼面板,保证h可设置双层双向通长钢筋,阳角配筋应加大且增设放射筋；板筋应适当加大而且密,通常钢筋直径不宜小于8,间距不宜大于150mm。2.2 磅配合比设计及原材料的控制水泥品种的选用和水泥用量的控制。选择水泥要考虑水泥的抗裂性能,控制含碱量降低水化热。引起混凝土楼板裂缝的主要原因是
