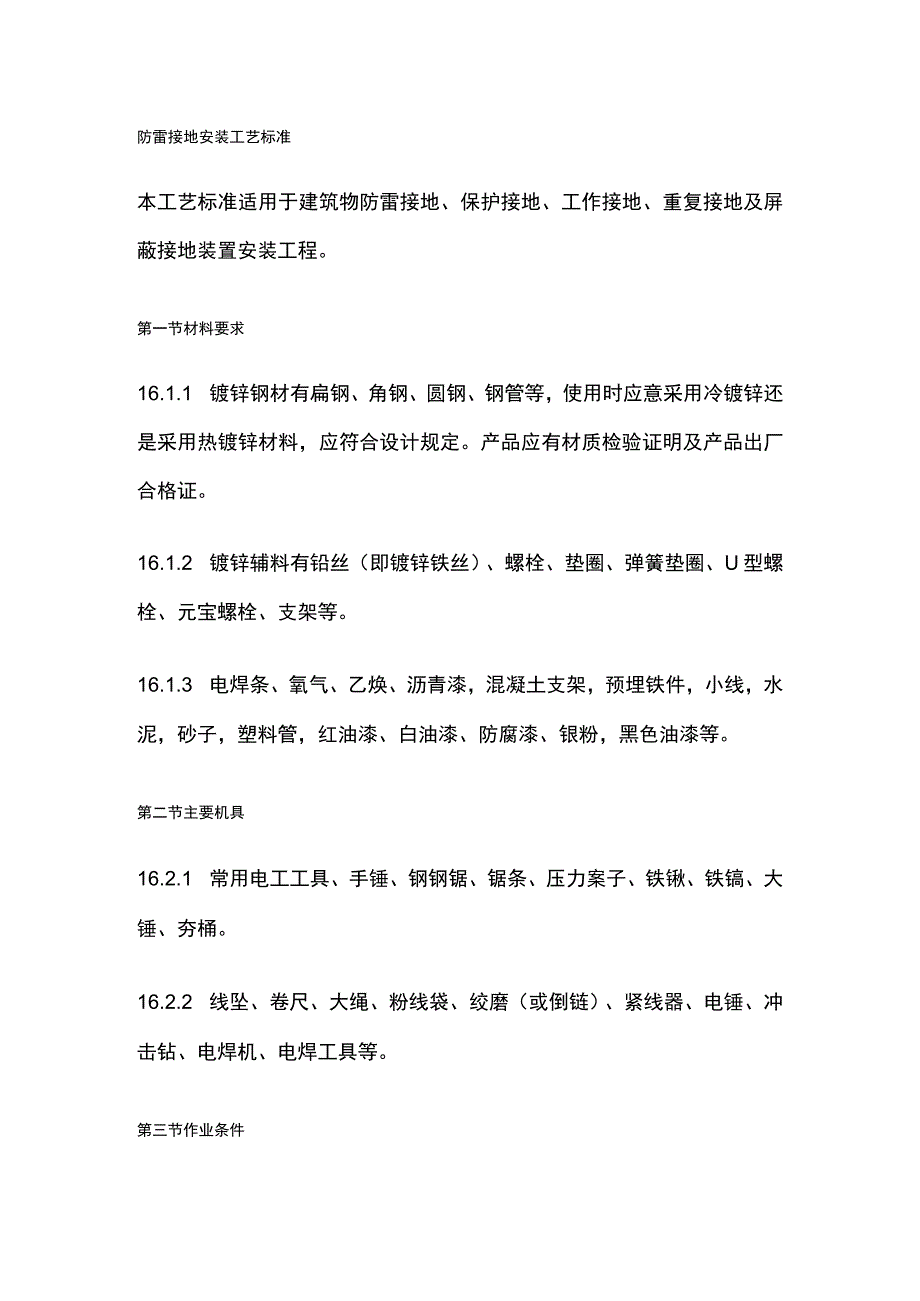

防雷接地安装工艺标准.docx_第1页
第1页 / 共30页

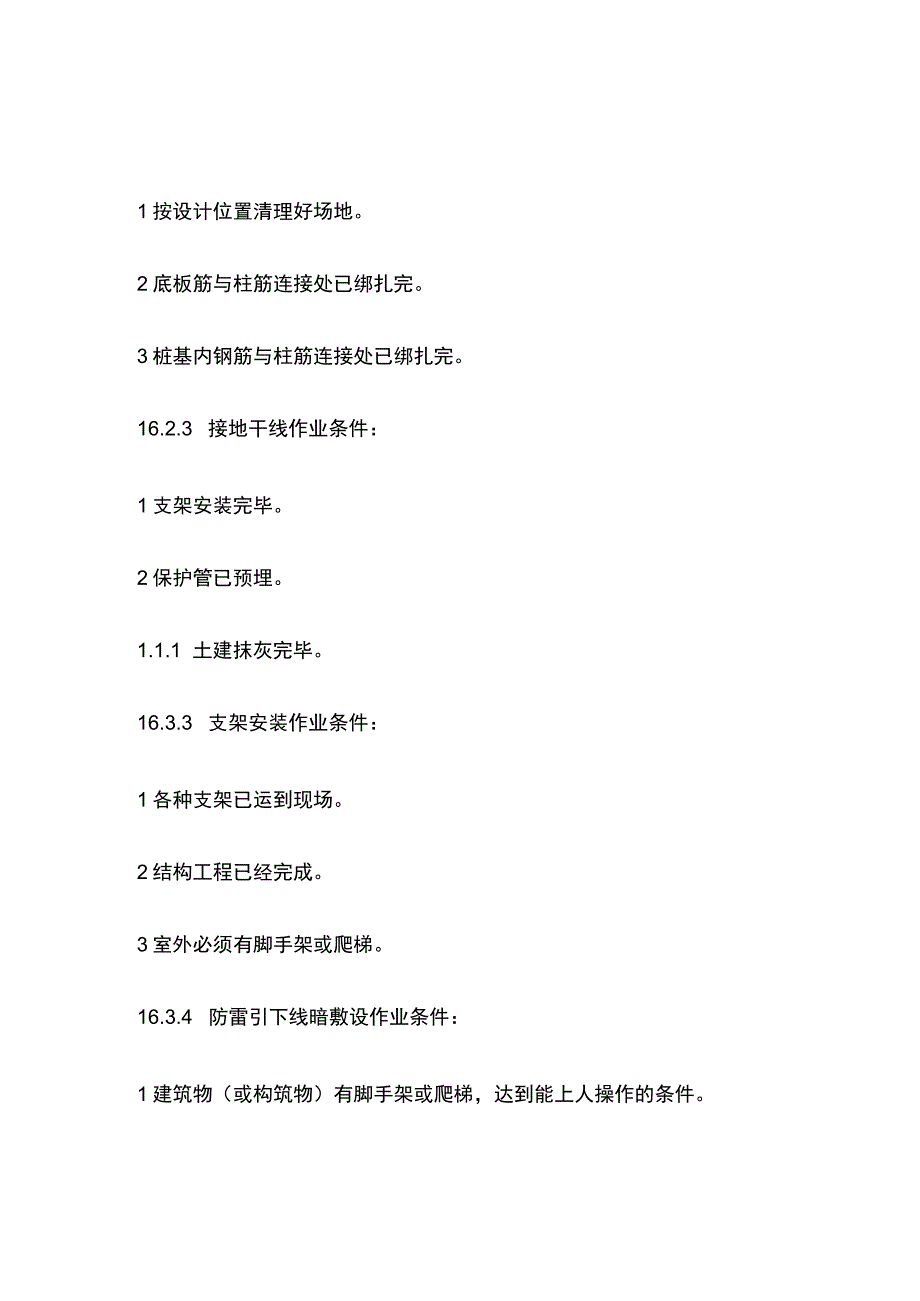

防雷接地安装工艺标准.docx_第2页
第2页 / 共30页

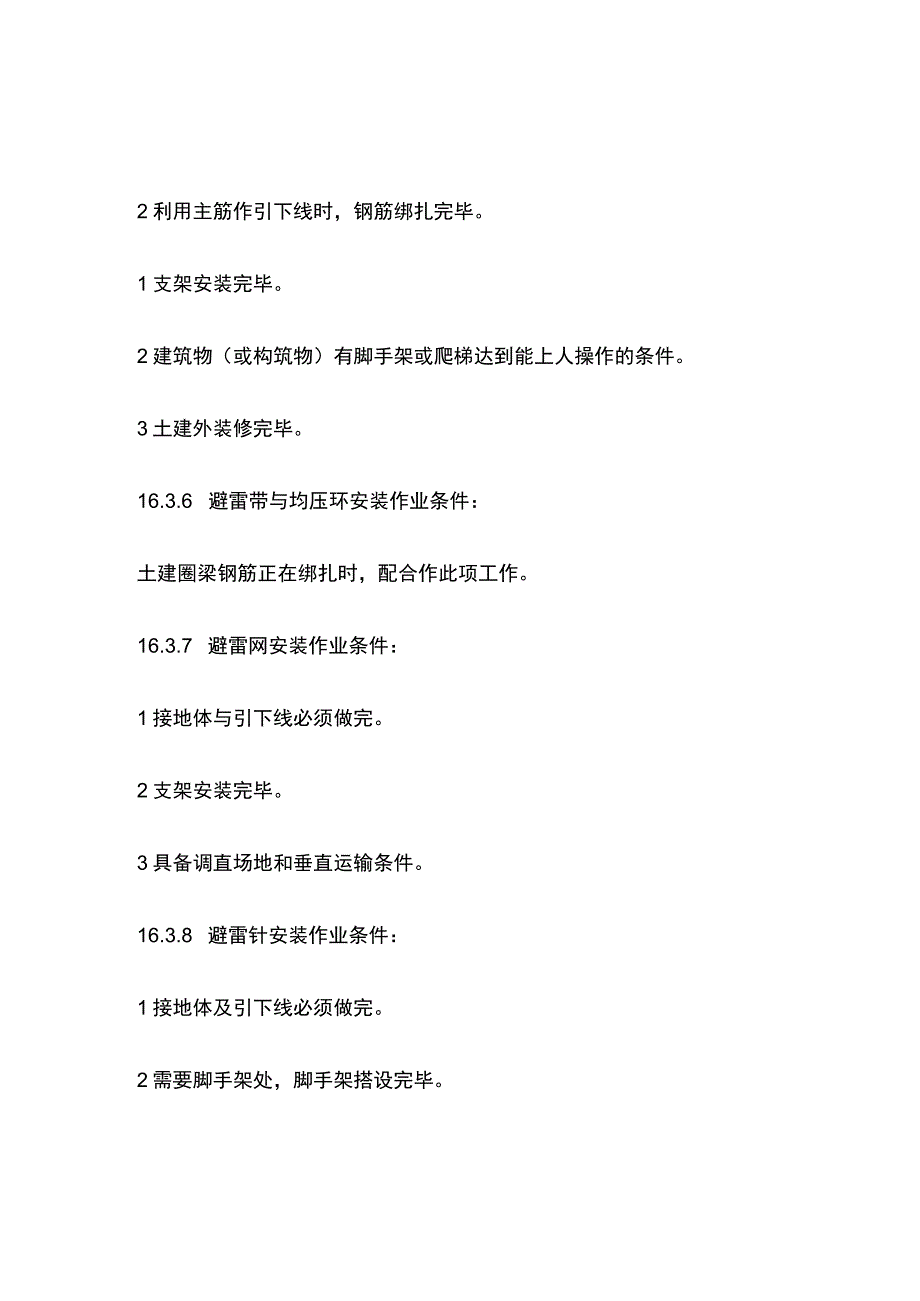

防雷接地安装工艺标准.docx_第3页
第3页 / 共30页
防雷接地安装工艺标准.docx_第4页
第4页 / 共30页
防雷接地安装工艺标准.docx_第5页
第5页 / 共30页
防雷接地安装工艺标准.docx_第6页
第6页 / 共30页
防雷接地安装工艺标准.docx_第7页
第7页 / 共30页
防雷接地安装工艺标准.docx_第8页
第8页 / 共30页
防雷接地安装工艺标准.docx_第9页
第9页 / 共30页
防雷接地安装工艺标准.docx_第10页
第10页 / 共30页
亲,该文档总共30页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《防雷接地安装工艺标准.docx》由会员分享,可在线阅读,更多相关《防雷接地安装工艺标准.docx(30页珍藏版)》请在第壹文秘上搜索。

1、防雷接地安装工艺标准本工艺标准适用于建筑物防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装工程。第一节材料要求16.1.1 镀锌钢材有扁钢、角钢、圆钢、钢管等,使用时应意采用冷镀锌还是采用热镀锌材料,应符合设计规定。产品应有材质检验证明及产品出厂合格证。16.1.2 镀锌辅料有铅丝(即镀锌铁丝)、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。16.1.3 电焊条、氧气、乙焕、沥青漆,混凝土支架,预埋铁件,小线,水泥,砂子,塑料管,红油漆、白油漆、防腐漆、银粉,黑色油漆等。第二节主要机具16.2.1 常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。16.2.2 线

2、坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、电焊工具等。第三节作业条件1按设计位置清理好场地。2底板筋与柱筋连接处已绑扎完。3桩基内钢筋与柱筋连接处已绑扎完。16.2.3 接地干线作业条件:1支架安装完毕。2保护管已预埋。1.1.1 土建抹灰完毕。16.3.3 支架安装作业条件:1各种支架已运到现场。2结构工程已经完成。3室外必须有脚手架或爬梯。16.3.4 防雷引下线暗敷设作业条件:1建筑物(或构筑物)有脚手架或爬梯,达到能上人操作的条件。2利用主筋作引下线时,钢筋绑扎完毕。1支架安装完毕。2建筑物(或构筑物)有脚手架或爬梯达到能上人操作的条件。3土建外装修完毕。1

3、6.3.6 避雷带与均压环安装作业条件:土建圈梁钢筋正在绑扎时,配合作此项工作。16.3.7 避雷网安装作业条件:1接地体与引下线必须做完。2支架安装完毕。3具备调直场地和垂直运输条件。16.3.8 避雷针安装作业条件:1接地体及引下线必须做完。2需要脚手架处,脚手架搭设完毕。3土建结构工程已完,并随结构施工做完预埋件。第四节操作工艺16.4.2 接地体安装工艺:人工接地体(极)安装应符合以下规定:1人工接地体(极)的最小尺寸见表16.4.1所示。钢接地体和接地线的最小规格表16.4.1种类规格及单位地上地下室内室外圆钢直径(mm)568圆钢截面(mm2)厚度(mm)243484484角钢厚度

4、(mm钢管管壁厚度(mm)22.52.52.52接地体的埋设深度其预部不应小于06m,角钢及钢管接地体应垂直配置。3垂直接地体长度不应小于2.5m其相互之间间距一般不应小于5m。4接地体理设位置距建筑物不宜小于1.5m;遇在垃圾灰渣等埋设接地体时,应换土,并分层夯实。5当接地装置必须埋设在距建筑物出入口或人行道小于3m时,应采用均压带做法或在接地装置上面敷设5090mm厚度沥青层,其宽度应超过接地装置2m。6接地体(线)的连接应采用焊接,焊接处焊缝应饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲净后,刷沥青做防腐处理。7采用搭接焊时,其焊接长度如下:(1)镀锌

5、扁钢不小于其宽度的2倍,三面施焊。(当扁钢宽度不同时,搭接长度以宽的为准)。敷设前扁钢需调直,煨弯不得过死,直线段上不应有明显弯曲,并应立放。(2艘锌圆钢焊接长度为其直径的6倍并应双面施焊(当直径不同时,搭接长度以直径大的为准)。(3)镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的6倍。(4)镀锌扁钢与镀锌钢管(或角钢)焊接时,为了连接可靠,除应在其接触部位两侧进行焊接外,还应直接将扁钢本弯成弧形(或直角形)与钢管(或角钢)焊接。8当接地线遇有白灰焦渣层而无法避开时,应用水泥砂浆全面保护。9采用化学方法降低土壤电阻率时,所用材料应符合下列要求:(1)对金属腐蚀性弱;(2)水溶性成分含量低。10所

6、有金属部件应镀锌。操作时,注意保护镀锌法。16.4.3 人工接地体(极)安装:1接地体的加工:根据设计要求的数量,材料规格进行加工,材料一般采用钢管和角钢切割,长度不应小于2.5mo如采用钢管打入地下应根据土质加工成一定的形状,遇松软土壤时,可切成斜面形。为了避免打入时受力不均使管子歪斜,也可加工成扁尖形;遇土土质很硬时,可将尖端加工成锥形。如选用角钢时,应采用不小于40mm40mm4mm的角钢,切割长度不应小于2.5m,角钢的一端应加工成尖头形状。根据设计图要求,对接地体(网)的线路进行测量弹线,在此线路上挖掘深为0.8Im,宽为0.5m的沟沟上部稍宽,底部如有石子应清除。3安装接地体(极)

7、:沟挖好后,应立即安装接地体和敷设接地扁钢,防止土方坍塌。先将接地体放在沟的中心线上,打入地中,一般采用手锤打入,一人扶着接地体,一人用大锤敲打接地体顶部。为了防止将接钢管或角钢打劈,可加一护管帽套入接地管端,角钢接地可采用短角钢(约IOCm)焊在接地角钢一即可。使用手锤敲打接地体时要平稳,锤击接地体正中,不得打偏,应与地面保持垂直,当接地体顶端距离地600mm时停止打入。4接地体间的扁钢敷设:扁钢敷设前应调直,然后将扁钢放置于沟内,依次将扁钢与接地体用电焊(气焊)焊接。扁钢应侧放而不可放平,侧放时散流电阻较小。扁钢与钢管连接的位置距接地体最高点约100mm。焊接时应将扁钢拉直,焊好后清除药皮

8、,刷沥青做防腐处理,并将接地线引出至需要位置,留有足够的连接长度,以待使用。5核验接地体(线):接地体连接完毕后,应及时请质检部门进行隐检、接地体材质、位置、焊接质量,接地体(线)的截面规格等均应符合设计及施工验收规范要求,经检验合格后方可进行回填,分层夯实。最后,将接地电阻摇测数值填写在隐检记录上。16.4.4 自然基础接地体安装:1利用无防水底板钢筋或深基础做接地体。利用无防水底板钢筋或深基础做接地体:按设计图尺寸位置要求,标好位置,将底板钢筋搭接焊好。再将柱主筋(不少于2根)底部与底板筋搭接焊好,并在室外地面以下将主施焊好连接板,消除药皮,并将两根主筋用色漆做好标记,以便于引出和检查。应

9、及时请质检部门进行隐检,同时做好隐检记录。2利用柱形桩基及平台钢筋做好接地体,按设计图尺寸位置,找好桩基组数位置,把每组桩基四角钢筋搭接封焊,再与柱主筋(不少于2根)焊好,并在室外地面以下,将主筋预埋好接地连接板,清除药皮,并将两根主筋用色漆做好标记,便于引出和检查,并应及时请质检部门进行隐检,同时做好隐检记录。16.4.5 接地干线的安装应符合以下规定:1接地干线穿墙时,应加套管保护,跨越伸缩缝时,应做煨弯补偿。2接地干线应设有为测量接地电阻而预备的断接卡子,一般采用暗盒装入,同时加装盒盖并做上接地标记。3接地干线跨越门口时应暗敷设于地面内(做地面以前埋好)4接地干线距地面应不小于200mm

10、,距墙面应不小于IOmm,支持件应采用40mm4mm的扁钢,尾端应制成燕尾状,入孔深度与宽度各为50mm,总长度为70mmo支持件间的水平直线距离一般为Im,垂直部分为L5m,转弯部分为0.5m。5接地干线敷设应平直,水平度与垂直度允许偏差2/1000,但全长不得超过IOmmo6转角处接地干线弯曲半径不得小于扁钢厚度的2倍。7接地干线应刷黑色油漆,油漆应均匀无遗漏,但断接卡子及接地端子等处不得刷油漆。16.4.6 接地干线安装:接地干线应与接地体连接的扁钢相连接,它分为室内与室外连接两种,室外接地干线与支线一般敷设在沟内。室内的接地干线多为明敷,但部分设备连接的支线需经过地面,也可以埋设在混凝

11、土内。具体安装方法如下:1室外接地干线敷设:(1)首先进行接地干线的调直,测位打眼、煨弯,并将断接卡子及接地端子装好。(2)敷设前按设计要求的尺寸位置先挖沟。挖沟要求见1643中的有关内容,然后将扁钢放平埋入,回填土应压实但不需打夯,接地干线末端露出地面应不超过0.5m,以便接引地线。2室内接地干线明敷设:(1)预留孔与埋设支持件:按设计要求尺寸位置,预留出接地线孔,预留孔的大小应比敷设接地干线的厚度、宽度各大出6mo以上。其方法有以下三种:a.施工时可按上述要求尺寸截一段扁钢预埋在墙壁内,当混凝土还未凝固时,抽动扁钢以便待凝固后易于抽出。b将扁钢上包一层油毛毡或几层牛皮纸后埋设在墙壁内,坝留

12、孔距墙壁表面应为1520mmoc.保护套可用厚Imm以上铁皮做成方形成圆形,大小应使接地线穿入时,每边有6mm以上的空隙。(2)支持件固定:根据设计要求先在砖墙(或加气混凝土墙、空心砖墙)上确定坐标轴线位置,然后随砌墙将预制成50mm50mm的方木样板放火墙内,待墙砌好后将方木样板剔出,然后将支持件放入孔内,同时洒水淋湿孔洞,再用水泥砂浆将支持件埋牢彳寺凝固后使用。现浇混凝土墙上固定支架,先根据设计图要求弹线定位,钻孔,支架做燕尾埋入孔中,找平正,用水泥砂浆进行固定。(3)明敷接地线的安装要求a.敷设位置不应妨碍设备的拆卸与检修,并便于检查。b接地线应水平或垂直敷设,也可沿建筑物倾斜结构平行在

13、直线段上,不应有高低起伏及弯曲情况。C.接地线沿建筑物墙壁水平敷设时,离地面应保持250300mm的距离,接地线与建筑物墙壁间隙应不小于IOmmod.明敷的接地线表面应涂以15100mm宽度相等的绿色漆和黄色漆相间的条纹,其标志明显。e.在接地线引向建筑物内的入口处或检修用临时接地点处,均应刷白色底漆后标以黑色符号,其符号标为标志明显。(4)明敷接地线安装:当支持件埋设完毕,水泥砂浆凝固后,可敷设墙上的接地线。将接地扁钢沿墙吊起,在支持件一端用卡子将扁钢固定,经过隔墙时穿跨预留孔,接地干线连接处应焊接牢固。末端预留或连接应符合设计要求。16.4.7避雷针制作与安装:1避雷针制作与安装应符合以下

14、规定(1)所有金属部件必须镀锌,操作时注意保护镀锌层。(2)采用镀锌钢管制做针尖,管壁厚度不得小于3mm,针尖刷锡长度不得小于70mmo(3)避雷针应垂直安装牢固,垂直度允许偏差为31000o(4)焊接要求见相关内容,清除药皮后刷防锈漆。(5)避雷针一般采用圆钢或钢管制成,其直径不应小于下列数值:a.独立避雷针一般采用直径为19mm镀锌圆钢。b.)屋面上的避雷针一般采用直径25mm镀锌钢管。C,水塔顶部避雷针采用直径25mm或40mm的镀锌钢管。d.烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管。e避雷环用直径12mm镀锌圆钢或截面为Ioomm2镀锌扁钢,其厚度应为4mmo2避

15、雷针制作:按设计要求的材料所需的长度分上、中、下三节进行下料。如针尖采用钢管制作,可先将上节钢管一端锯成锯齿形,用手锤收尖后,进行焊缝磨尖,涮锡,然后将另一端与中、下二节钢管找直,焊好。3避雷针安装:先将支座钢板的底板固定在预埋的地脚螺栓上,焊上一块肋板,再将避雷针立起,找直、找正后,进行点焊,然后加以校正,焊上其他三块肋板。最后将引下线焊在底板上,清除药皮刷防锈漆。16.4.8支架安装:1支架安装应符合下列规定:(1)角钢支架应有燕尾,其埋注深度不小于Ie)Omm,扁钢和圆钢支架埋深不小于80mmo(2)所有支架必须牢固,灰浆饱满,横平竖直。(3)防雷装置的各种支架顶部一般应距建筑物表面100mm;接地干线支架其顶部应距墙面20mmo(4)支架水平间距不大于Im(混凝土支座不大于2m);垂直间距不大于.5mo各间距应均匀,允许偏差30mmo转角处两边的支架距转角中心不大于250mmo(5)支架应平直。水平度每2m检查段允许偏差3/1000,垂直度每3m检查段允许偏差2/1000旦全长偏差不得大于IOmmo(6)支架等铁件均应做防腐处理。(7)埋注支架所用的水泥砂
