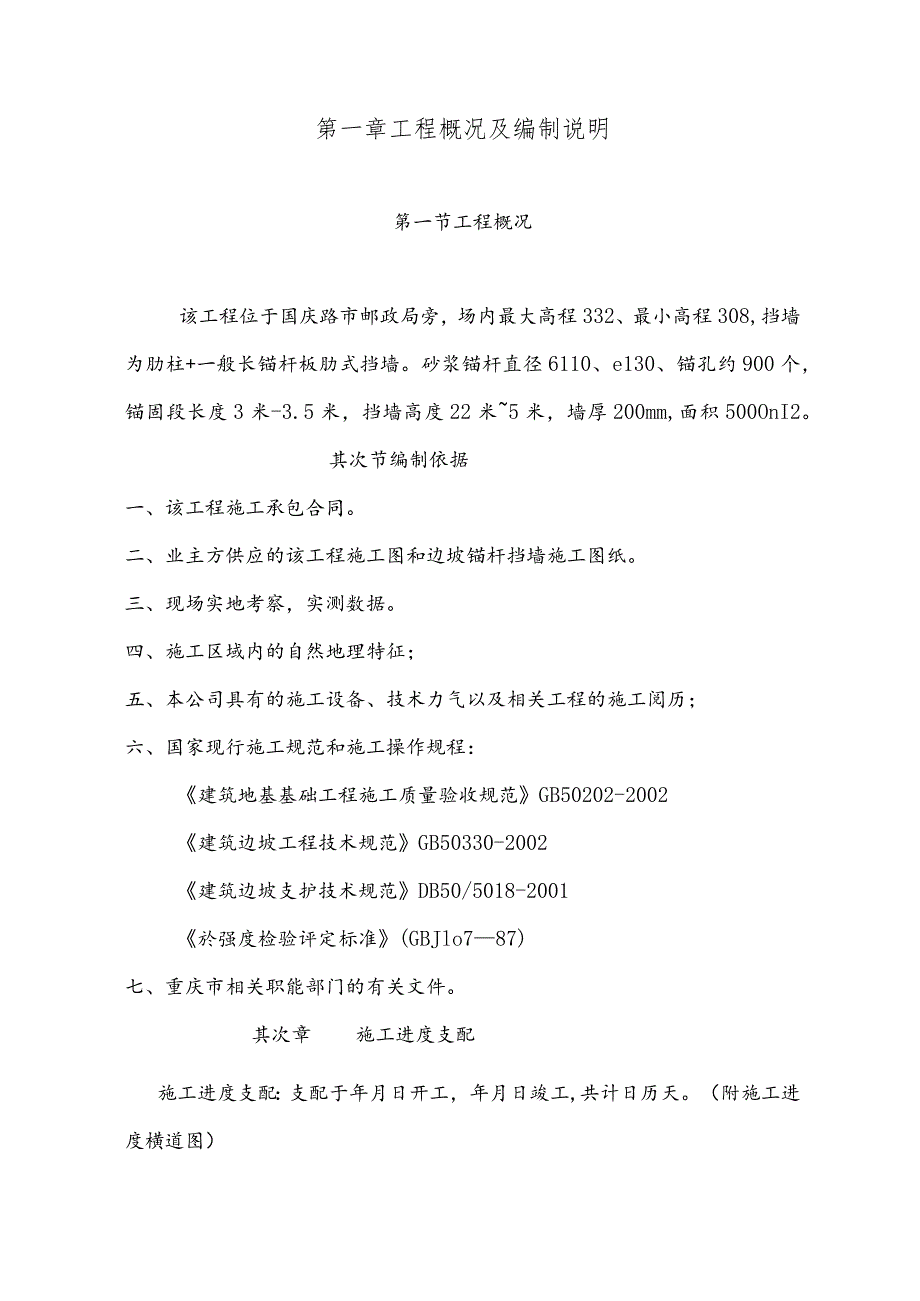

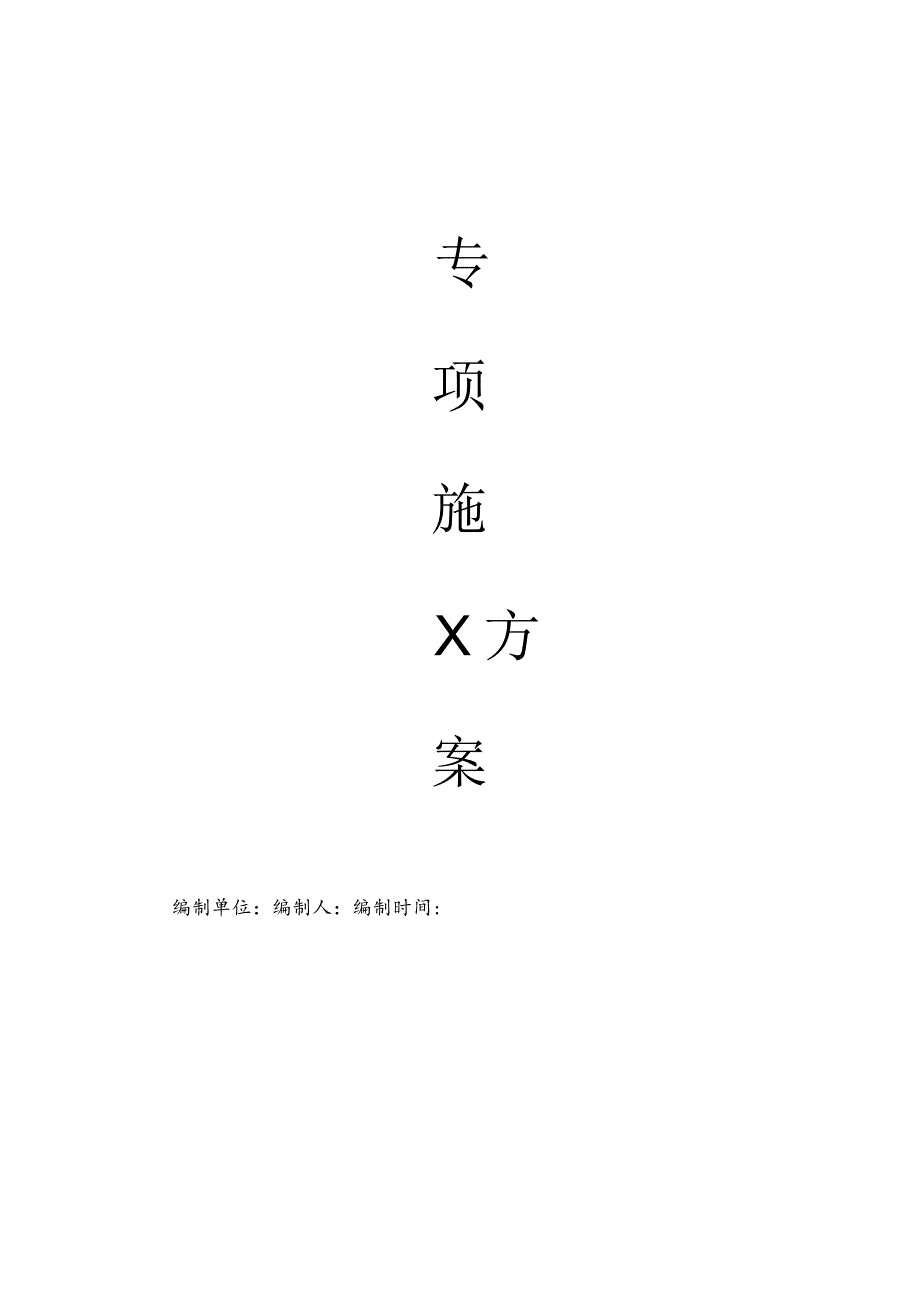

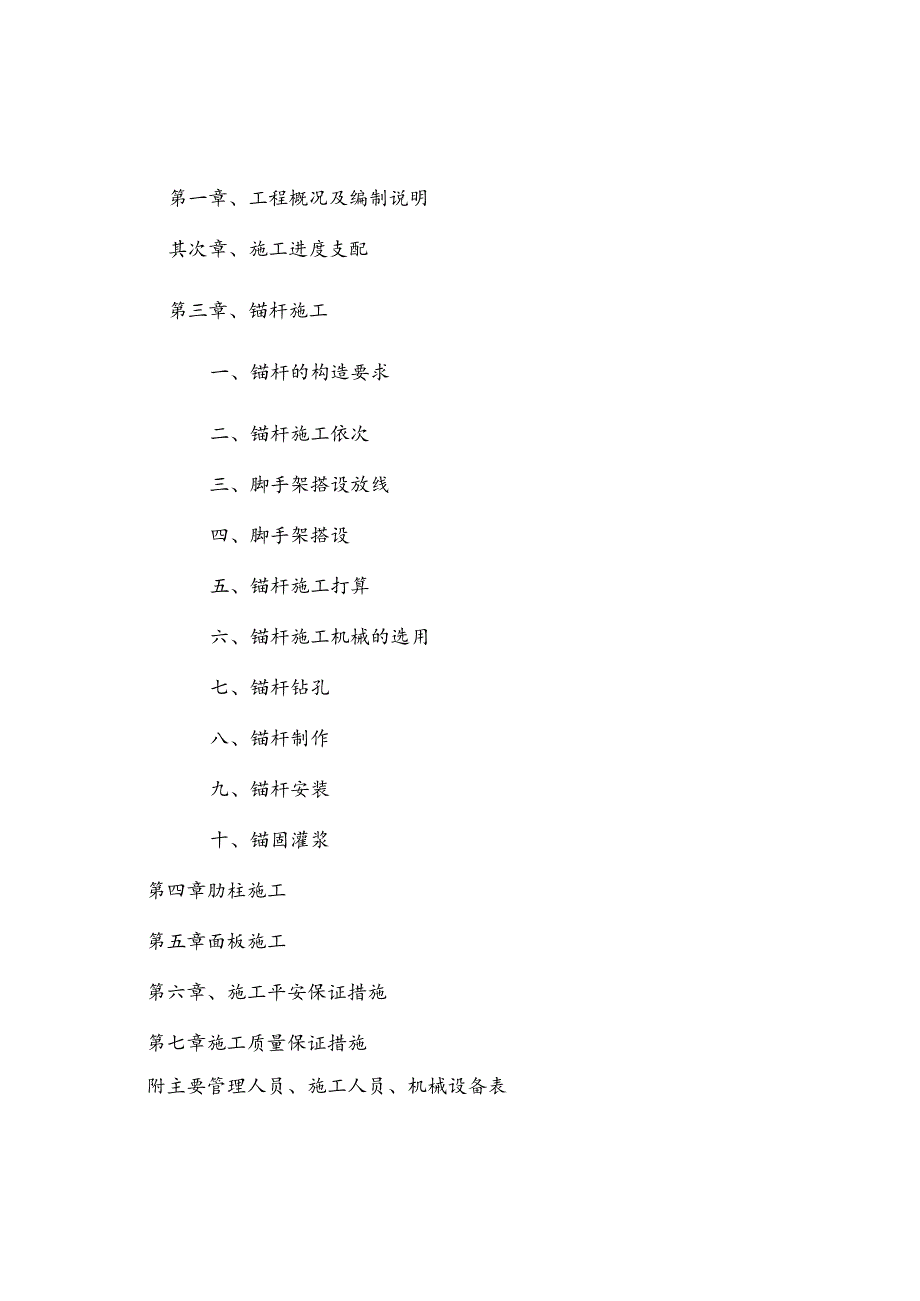

1、专项施X方案编制单位：编制人：编制时间:第一章、工程概况及编制说明其次章、施工进度支配第三章、锚杆施工一、锚杆的构造要求二、锚杆施工依次三、脚手架搭设放线四、脚手架搭设五、锚杆施工打算六、锚杆施工机械的选用七、锚杆钻孔八、锚杆制作九、锚杆安装十、锚固灌浆第四章肋柱施工第五章面板施工第六章、施工平安保证措施第七章施工质量保证措施附主要管理人员、施工人员、机械设备表第一章工程概况及编制说明第一节工程概况该工程位于国庆路市邮政局旁，场内最大高程332、最小高程308,挡墙为肋柱+一般长锚杆板肋式挡墙。砂浆锚杆直径6110、e130、锚孔约900个，锚固段长度3米-3.5米，挡墙高度22米5米，墙厚2
2、00mm,面积500OnI2。其次节编制依据一、该工程施工承包合同。二、业主方供应的该工程施工图和边坡锚杆挡墙施工图纸。三、现场实地考察，实测数据。四、施工区域内的自然地理特征；五、本公司具有的施工设备、技术力气以及相关工程的施工阅历；六、国家现行施工规范和施工操作规程：建筑地基基础工程施工质量验收规范GB50202-2002建筑边坡工程技术规范GB50330-2002建筑边坡支护技术规范DB50/5018-2001於强度检验评定标准(GBJlo787)七、重庆市相关职能部门的有关文件。其次章施工进度支配施工进度支配：支配于年月日开工，年月日竣工,共计日历天。（附施工进度横道图）第三章锚杆施工
3、一、锚杆的构造要求1、锚杆采纳HRB335级2522钢筋，长度从4.512.5米。详细见设计施工图2、锚杆上下排垂直间距2.5m,水平间距2.2m、2.5mo3、锚杆倾角为A-B段为20、B-DT段为30、D-2-E段为20.4、锚杆锚固体采纳水泥砂浆，其强度等级为M30。5、锚孔直径为110、130二、锚杆施工依次修整边坡坡面一制作安装边坡及坡面排水设施一布置一般长锚杆孔位f锚杆成孔、安装、注浆一人工坡面开凿槽模一立模现浇竖向锚梁一坡面挂网喷射腔封闭f养生等Q三、脚手架搭设放线本工程锚杆在放线过程中，应留意如下事项：1、留意脚手架基础宽度和长度，必需满意脚手架搭设规范要求和机械停放、操作面宽
4、度要求。2、充分考虑脚手架立杆、间距和大横杆步距高度，不能使立杆和大横杆及大横杆上的加密小横杆与排水孔及锚杆的孔位相冲突，如发生冲突，应进行其次次放线，调整脚手架位置，进行二次放线，直到满意要求为止。四、脚手架搭设1、脚手架选型(1)、依据地质资料及施工现场实际状况显示，该支护从已完成边坡现有地平面搭设双排扣件式脚手架，场地表面中风化岩石。故脚手架基础中风化岩石层作持力层；(2)、材料尽量选择具有足够承载力又能周转运用的现有材料和以后能重复利用的材料。依据现场的实际状况采纳扣件式钢管脚手架，立杆和大、小横杆(纵、横水平杆)、坡面扫地干均采纳48X3.5钢管，连接扣件采纳标准扣件；(3)、依据高
5、边坡实际设计参数，脚手架随坡度而设，主受力立杆间距1.5m,其余协助受力立杆随坡度而调整搭设间距1.41.5m,锚杆施工自下而上施工，因此脚手架施工依次也由下而上搭设。(5)、脚手架连墙杆采纳)25mm螺纹钢筋，依据1步2跨(1hX2L)进行设置，固定点拉杆深度不低于1.5m,角度与边坡锚杆角度相等2、脚手架设计参数(1)、脚手板为5cm厚木脚手板或者5cm*250cm竹片相串脚手板，其自重标准值为O.35kNm2(2)、钢管尺寸均为48mmX3.5mm、其质量符合现行国家标准碳素结构钢(GB/T700中)Q235-A级钢的规定(Q235钢抗拉、抗压、抗弯强度设计值二205Nmm2,弹性模量E
6、=2.06X03)、脚手架连墙杆、采纳025mm螺纹钢筋，依据1步2跨(1h2L)进行设置；地面设横向、纵向扫地杆，贴坡面亦设扫地杆，扫地杆均离地面(坡面)30cm;并布置必要的斜撑、横向支撑与剪刀撑进行加固。同时沿脚手架纵、横向，每4m设置水平内拉连墙杆、，防止脚手架整体向外倾翻。(4)、锚杆施工脚手架尺寸锚杆施工脚手架采纳钢管扣件式双排爬坡脚手架体系，脚手架间排距结合坡面锚杆布置形式以及结构稳定性、其立杆横距=1.50m,横杆间距=1.50m,作业层0.45/0.50叫最大搭建高度8m。3、脚手架搭设施工留意事项(1)在详细施工时，依据开挖的边坡岩石实际条件，依据设计和地质勘探出具的地址编
7、录、地质简报，对不同区域的连墙杆、脚锚杆入岩深度进行实际设置，边坡两端地质条件较差，则对固定锚杆入岩深度经技术人员和监理工程师等严格验收后再进行加载作业(2)连墙杆、布置间排间距和布置形式，依据钻机自重和施工荷载以及钻机在钻进过程中的额定给进力的合力在连墙杆、轴线方向的反力。要从平安角度考虑，保守期间，为防止脚手架向外倾翻，（3）施工过程中，考虑作业层钻机自重较大，在钻机就为前，对脚手架作业层小横杆加密设置，同时依据技术人员要求设置纵横向剪刀撑，以提高脚手架的整体和局部刚度，要考虑剪刀撑对脚手架的平安作用。在钻机施工前，应在钻机作业局部位置搭设临时防护棚，防止上部松石及砂土坠落，保证施工设备及
8、人员平安。4、脚手架构造要求（1）、脚手架采纳材料1）钢管宜采纳力学性能适中的Q235A（3号）钢，其力学性能应符合国家现行标准碳素结构钢（GB700-89）中Q235A钢的规定。每批钢材进场时，应有材质检验合格证。2）钢管选用外径48mm,壁厚3.5mm的焊接钢管。立杆、大横杆和斜杆的最大长度为6m,小横杆长度1.5-2mo3）依据可铸铁分类及技术条件（GB978-67）的规定，扣件采纳机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。4）扣件与钢管的贴合面必需严格整形，应保证与钢管扣紧时接触良好,当扣件夹紧钢管时
9、，开口处的最小距离应不小于5所。5）扣件活动部位应能敏捷转动，旋转扣件的两旋转面间隙应小于Immo6）扣件表面应进行防锈处理。7）脚手板应采纳木板或者串片毛竹制作，厚度不小于50m,宽度大于等于250m,长度不小于2.5m,其材质应符合国家现行有关建材标准。8）钢管及扣件报废标准：钢管弯曲、压扁、有钻孔、有裂纹或严峻锈蚀；扣件有脆裂、变形、滑扣应报废和禁止运用。9）脚手架钢管应作防锈处理，同时在表面用相关调和漆进行涂刷。通常钢管采纳金黄色，防护栏杆采纳红白相间色，扣件刷暗红色防锈漆。（2）、脚手架设置要求1）必需按设计图纸及规范进行相关构造设置；2）严格按技术要求及有关平安要求进行细部节点搭设
10、。3）脚手架与地锚拉结（柔性拉结）采纳钢丝绳带花篮螺丝连接。（3）、脚手架平安网挂设要求：平安网应挂设严密，用塑料蔑绑扎坚固，不得漏眼绑扎，两网连接处应绑在同一杆件上。平安网应挂设在外立杆内侧。脚手架与施工层之间要按验收标准设置封闭平网，防止杂物下跌5、脚手架搭设技术措施（1）、搭设技术措施1）立杆接头必需实行对接扣件，对接应符合下要求：立杆上的对接扣件应交织布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500m,各接头中心距主节点的距离不应大于步距的1/3,同一步内不允许有二个接头2）顶部外围立杆顶端应高出作业面不小于1.5m。脚手架底部必需设置纵、横向扫
11、地杆。纵向扫地杆应用直角扣件固定在距垫木表面不大于200mm处的立杆上，横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。3）大横杆设于小横杆之下，在立杆内侧，采纳直角扣件与立杆扣紧，大横杆长度不宜小于3跨，并不小于6m4）大横杆对接扣件连接、对接应符合以下要求：对接接头应交织布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm。并应避开设在纵向水平跨的跨中5）架子四周大横杆的纵向水平高差不超过500mm,同一排大横杆的水平偏差不得大于1/300。6）横杆两端应采纳直角扣件固定在立杆上。7）每一主节点（即立杆、大横杆交汇处）处必需设置一小横杆，并采纳直角扣件扣紧在大横杆上，该杆
12、轴线偏离主节点的距离不应大于150mm,脚手架立面外伸长度不宜过大，以100所为宜。操作层上非主节点处的横向水平杆宜依据支承脚手板的须要等间距设置，最大间距不应大于立杆间距的1/2,施工层小横杆间距为0.25-0.3mo脚手板一般应设置在三根以上小横杆上，应铺满铺稳，拐角要交叉，不得有探头板。如有探头处难免处，要另加横杆或用铁丝绑牢。A.搭设中每隔一层，外架要刚好与平台和坡面地锚进行坚固拉结，以保证搭设。B.搭设过程中的平安，要随搭随校正杆件的垂直度和水平偏差，适度拧紧扣件。C.搭设时与地锚连接可采纳钢管临时连接，待脚手架搭设到顶部时，再改为钢丝绳连接。D.脚手架的外立面非操作平台处各设置一道
13、剪刀撑，由底至顶部连续设置。E.剪刀撑应用旋转扣件固定在与之相交的小横杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mmoF.用于大横杆对接的扣件开口，应朝架子内侧，螺栓向上，避开开口朝上，以防雨水进入，导致扣件锈蚀、锈腐后强度减弱，直角扣件不得朝上。I.施工层应满铺脚手板，脚手架外侧设防护栏杆一道和挡脚板一道，栏杆上杆高1.2m,挡脚板高不应小于180mm。栏杆上应挂平安网，并用铁丝扎牢。(2)、脚手架地基处理要求1)岩石地基必需整平，以削减扫地杆变形；2)立杆支承在木材上，木材下面与地面接触处必需垫实；3)脚手架基础场地不得有积水；4)打入岩层地锚的立杆四周不得有积水，必要
14、时采纳砂浆固定和封堵；6、脚手架搭设工艺流程：(1)、放线、摆放木杨、T摆放扫地杆T直立杆并与扫地杆扣紧一装扫地小横杆，并与立杆和扫地杆扣紧T装第一步大横杆并与各立杆扣紧T安第一步小横杆T安其次步大横杆T安其次步小横杆T加设临时斜撑杆，上端与其次步大横杆扣紧T安第三、四步大横杆和小横杆T依次搭设上部大、小横杆和立杆T要求高度处T铺设脚手板T搭设防护栏杆及绑扎防护档脚板、挂平安网。(2)、设备运输和人员上下上工作面，搭设之字形通道，通道满铺脚手板，并加设间距IOCrn防滑横条，两侧安装四道防护杆及扶手，上下通道固定依据要求规定设置连墙杆、卸载装置，通道口悬挂五牌一图，通道转角处安装红色警示灯。7
15、、锚杆及脚手架的验收、运用及管理：(1)锚杆检测按建筑边坡工程技术规范(GB50330-2002)要求进行，规范未涉及的内容按岩土锚杆(索)技术规程CECS222005要求进行；锚杆检测比例按规范及有关技术要求，不得少于锚杆总根数的5%,且每种规格检测数量不得少于3根，重点、危急部位应加密检测点，把好验收关。尤其关键部位、关键工序必需在旁站监理下进行，如锚杆(锚索)制安、锚杆(锚索)的安装、注浆、格构梁钢筋的制安、承压板及外锚墩、张拉锁定等等(2)脚手架搭设过程中，每搭设一个施工层高度必需由监理、项目技术负责人组织技术、平安与搭设班组、工进步行检查，符合要求后方可上人运用。架子未经检查、验收，除架子工外，严禁其他人员攀登。验收合格的架子任何人不得擅自拆改，需局部拆改时，要经设计负责人同意，由架子工操作。(3)工程的施工负责人，必需按架子方案的要求，拟定书面操作要求，向班组进行平安技术交底，班组必需严格按操作要求和平安技术交底施Xo(4)脚手架分段完成后，应分层由制定架子方案及平安、技术、施工、运用等有关人员，按项目进行验收，并填写验收单，合格后方可接着搭设运用。(5)架子上不准堆放成批材料，零星材料可适当堆放。(6)施工层及临边必需设
