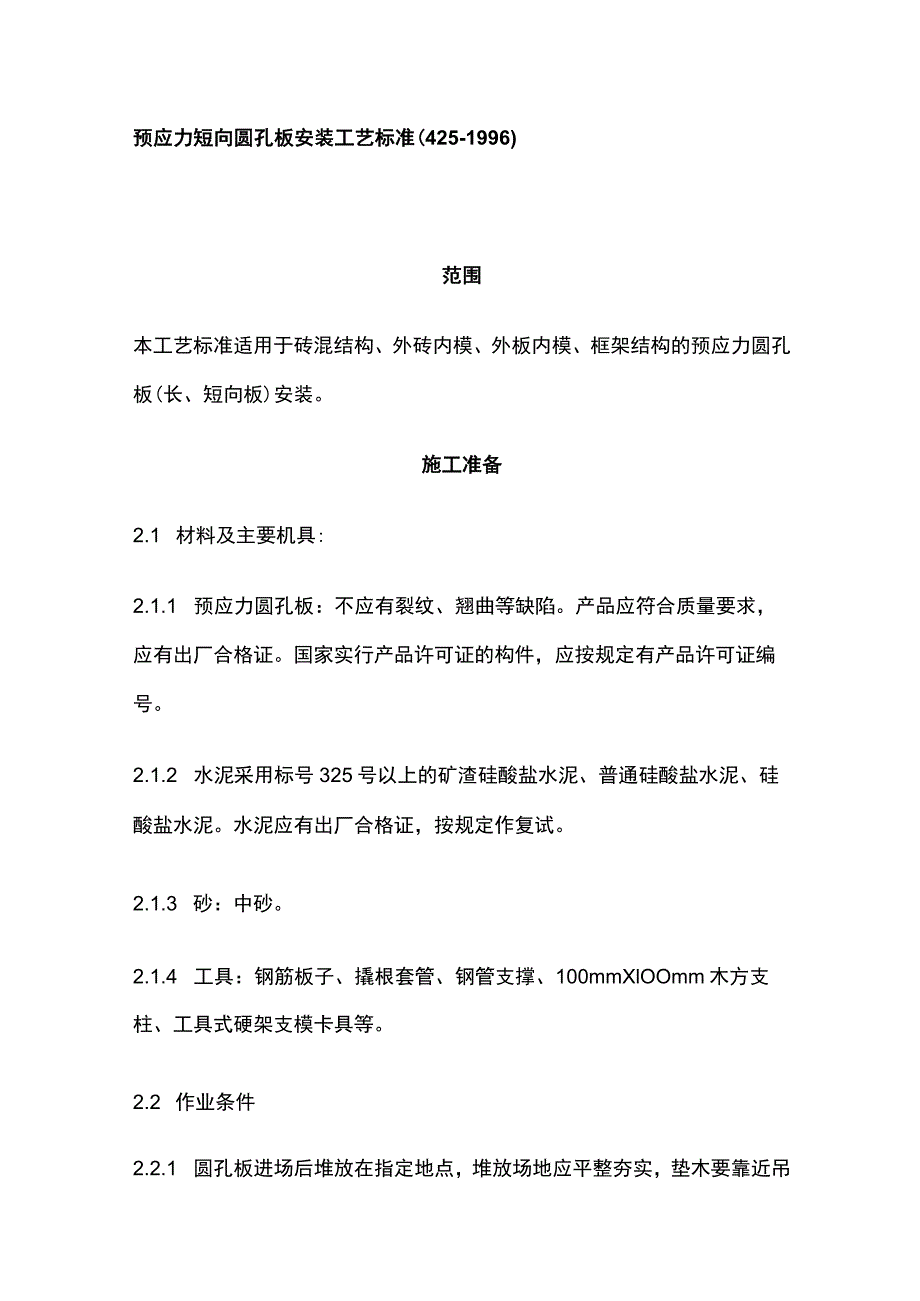

1、预应力短向圆孔板安装工艺标准(425-1996)范围本工艺标准适用于砖混结构、外砖内模、外板内模、框架结构的预应力圆孔板(长、短向板)安装。施工准备2.1 材料及主要机具:2.1.1 预应力圆孔板:不应有裂纹、翘曲等缺陷。产品应符合质量要求,应有出厂合格证。国家实行产品许可证的构件,应按规定有产品许可证编号。2.1.2 水泥采用标号325号以上的矿渣硅酸盐水泥、普通硅酸盐水泥、硅酸盐水泥。水泥应有出厂合格证,按规定作复试。2.1.3 砂:中砂。2.1.4 工具:钢筋板子、撬根套管、钢管支撑、100mmXlOOmm木方支柱、工具式硬架支模卡具等。2.2 作业条件2.2.1 圆孔板进场后堆放在指定

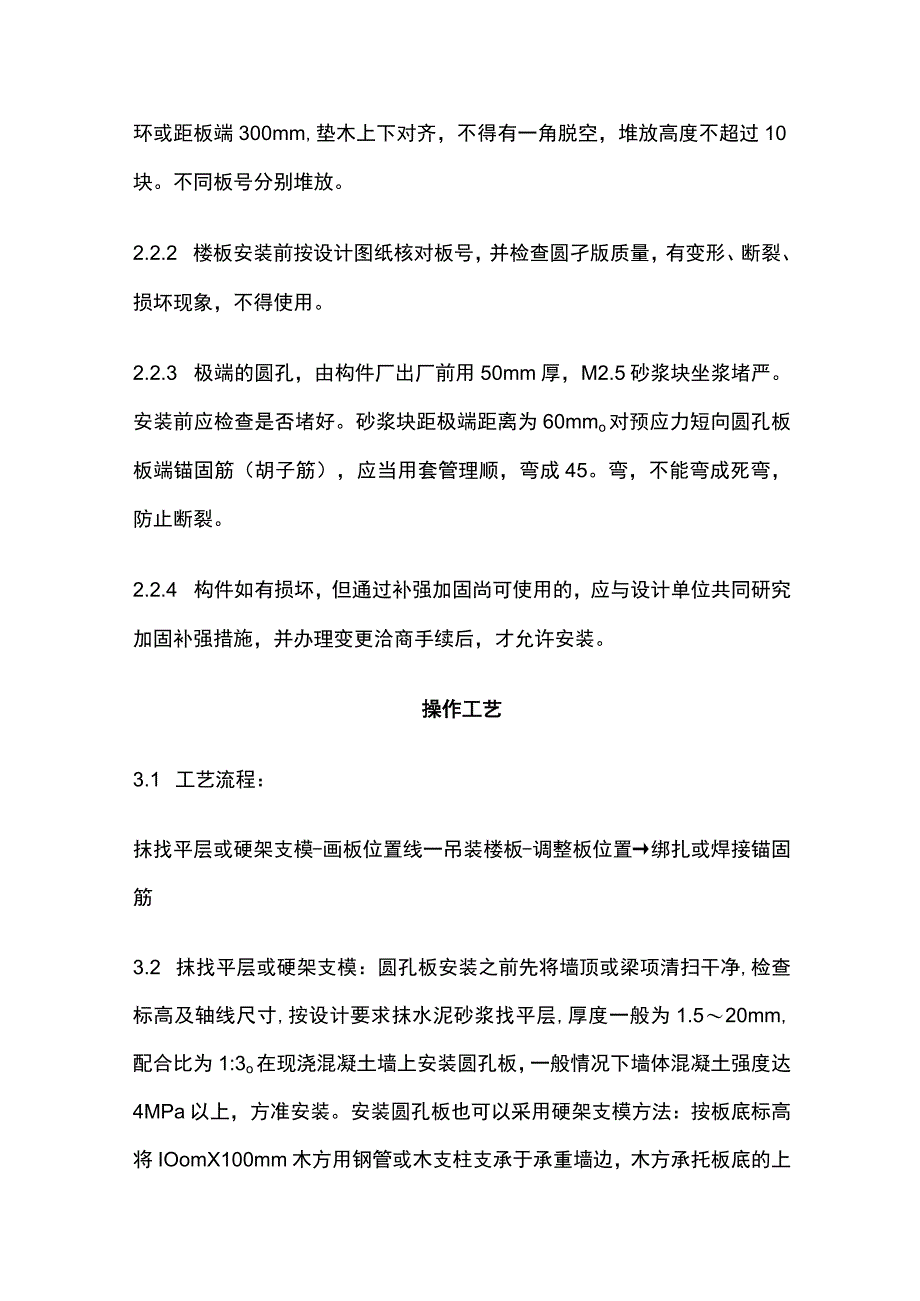

2、地点,堆放场地应平整夯实,垫木要靠近吊环或距板端300mm,垫木上下对齐,不得有一角脱空,堆放高度不超过10块。不同板号分别堆放。2.2.2 楼板安装前按设计图纸核对板号,并检查圆孑版质量,有变形、断裂、损坏现象,不得使用。2.2.3 极端的圆孔,由构件厂出厂前用50mm厚,M2.5砂浆块坐浆堵严。安装前应检查是否堵好。砂浆块距极端距离为60mmo对预应力短向圆孔板板端锚固筋(胡子筋),应当用套管理顺,弯成45。弯,不能弯成死弯,防止断裂。2.2.4 构件如有损坏,但通过补强加固尚可使用的,应与设计单位共同研究加固补强措施,并办理变更洽商手续后,才允许安装。操作工艺3.1 工艺流程:抹找平层或

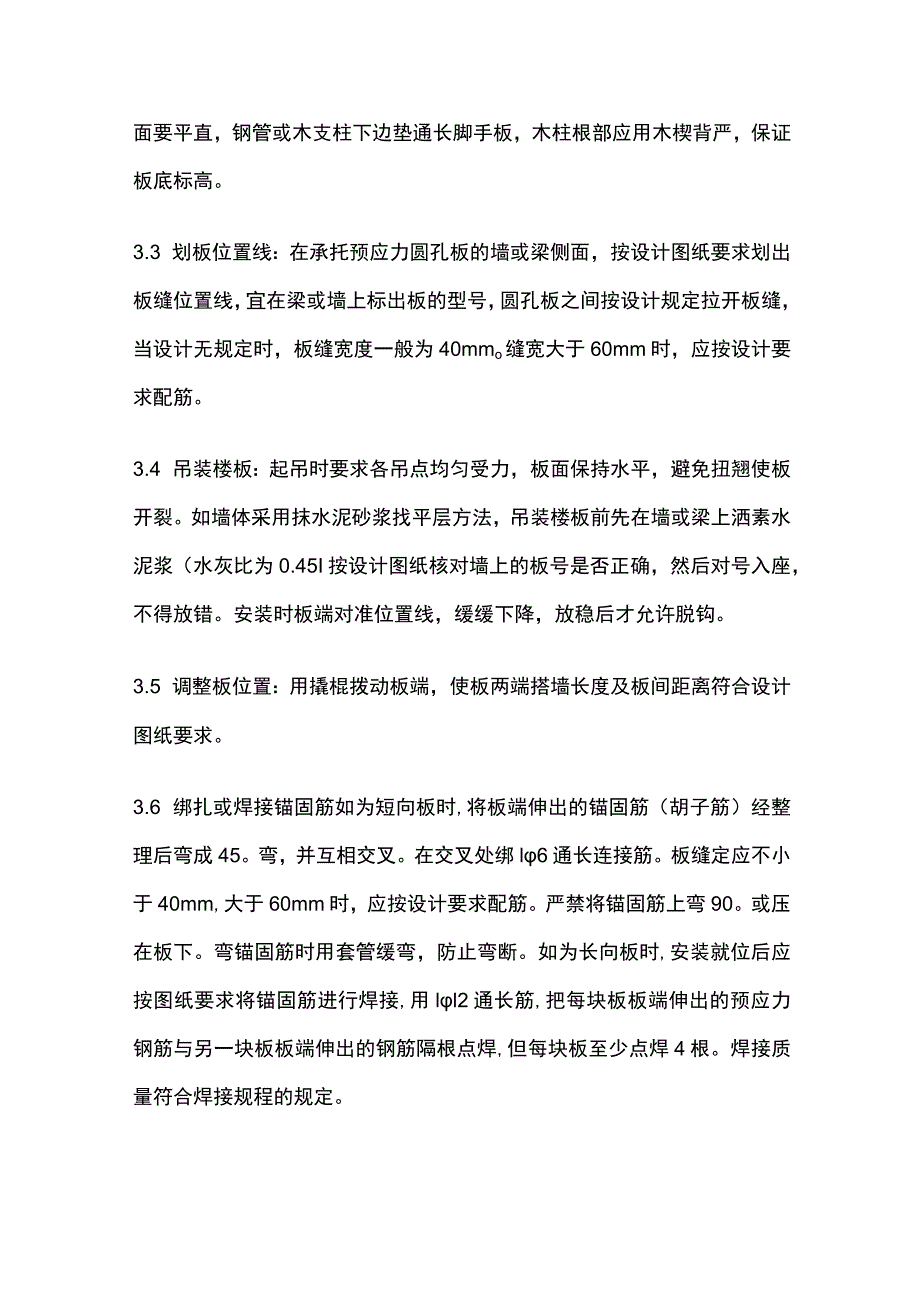

3、硬架支模-画板位置线一吊装楼板-调整板位置绑扎或焊接锚固筋3.2 抹找平层或硬架支模:圆孔板安装之前先将墙顶或梁项清扫干净,检查标高及轴线尺寸,按设计要求抹水泥砂浆找平层,厚度一般为1.520mm,配合比为1:3o在现浇混凝土墙上安装圆孔板,一般情况下墙体混凝土强度达4MPa以上,方准安装。安装圆孔板也可以采用硬架支模方法:按板底标高将IOomX100mm木方用钢管或木支柱支承于承重墙边,木方承托板底的上面要平直,钢管或木支柱下边垫通长脚手板,木柱根部应用木楔背严,保证板底标高。3.3 划板位置线:在承托预应力圆孔板的墙或梁侧面,按设计图纸要求划出板缝位置线,宜在梁或墙上标出板的型号,圆孔板之
