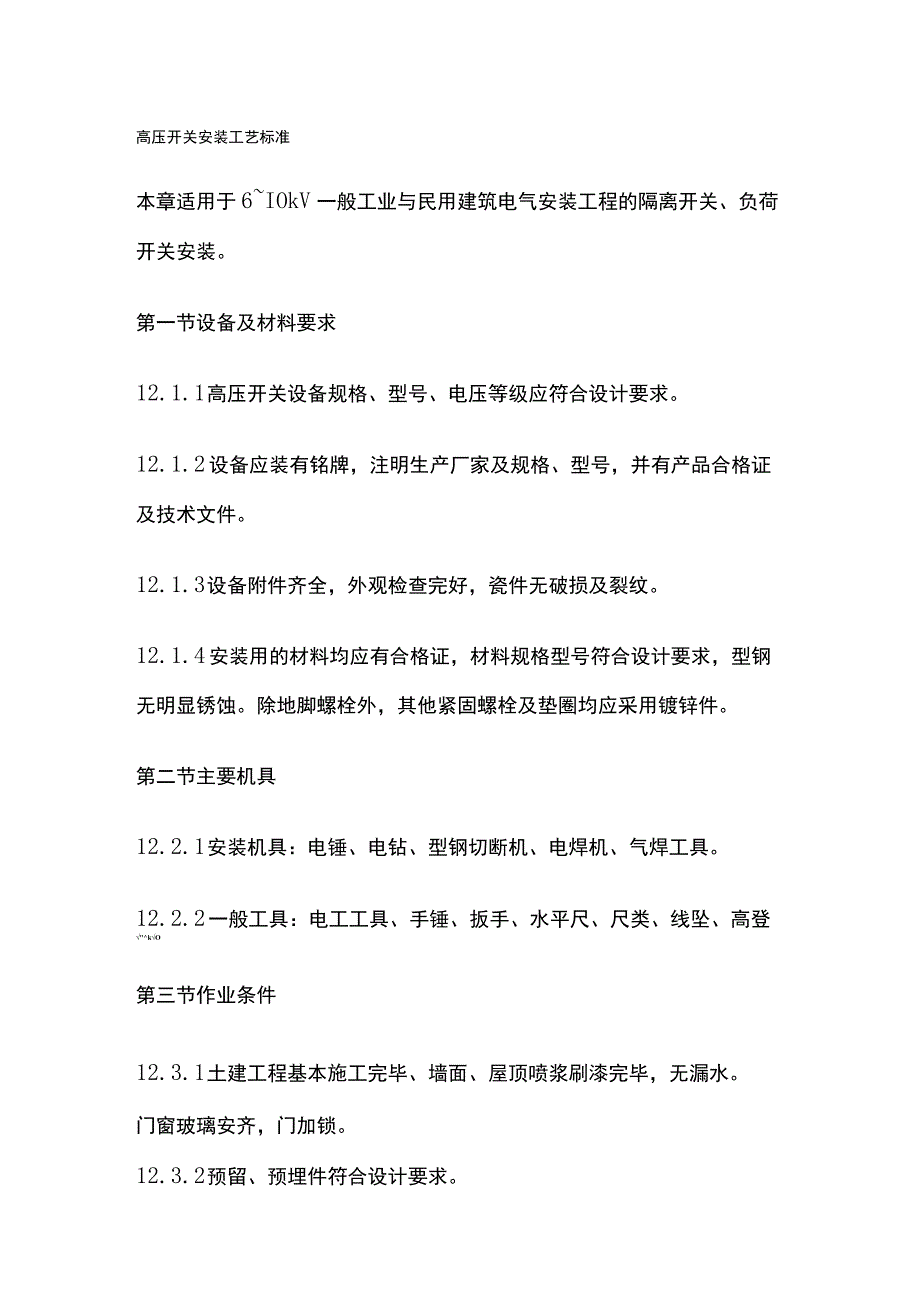

1、高压开关安装工艺标准本章适用于6IOkV一般工业与民用建筑电气安装工程的隔离开关、负荷开关安装。第一节设备及材料要求12.1.1 高压开关设备规格、型号、电压等级应符合设计要求。12.1.2 设备应装有铭牌，注明生产厂家及规格、型号，并有产品合格证及技术文件。12.1.3 设备附件齐全，外观检查完好，瓷件无破损及裂纹。12.1.4 安装用的材料均应有合格证，材料规格型号符合设计要求，型钢无明显锈蚀。除地脚螺栓外，其他紧固螺栓及垫圈均应采用镀锌件。第二节主要机具12.2.1 安装机具：电锤、电钻、型钢切断机、电焊机、气焊工具。12.2.2 一般工具：电工工具、手锤、扳手、水平尺、尺类、线坠、高登

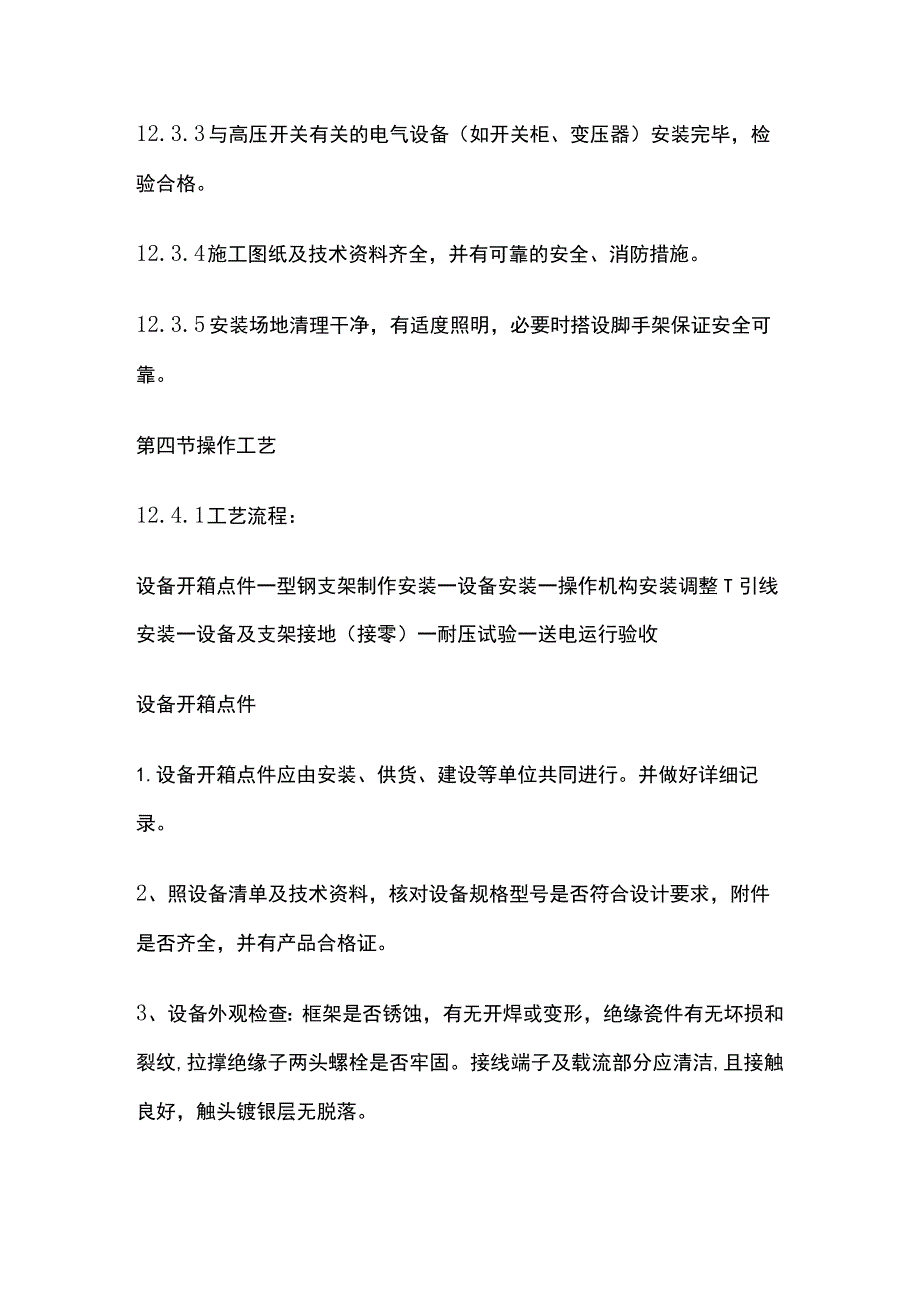

2、kO第三节作业条件12.3.1 土建工程基本施工完毕、墙面、屋顶喷浆刷漆完毕，无漏水。门窗玻璃安齐，门加锁。12.3.2 预留、预埋件符合设计要求。12.3.3 与高压开关有关的电气设备（如开关柜、变压器）安装完毕，检验合格。12.3.4 施工图纸及技术资料齐全，并有可靠的安全、消防措施。12.3.5 安装场地清理干净，有适度照明，必要时搭设脚手架保证安全可靠。第四节操作工艺12.4.1 工艺流程：设备开箱点件一型钢支架制作安装一设备安装一操作机构安装调整T引线安装一设备及支架接地（接零）一耐压试验一送电运行验收设备开箱点件1.设备开箱点件应由安装、供货、建设等单位共同进行。并做好详细记录。2

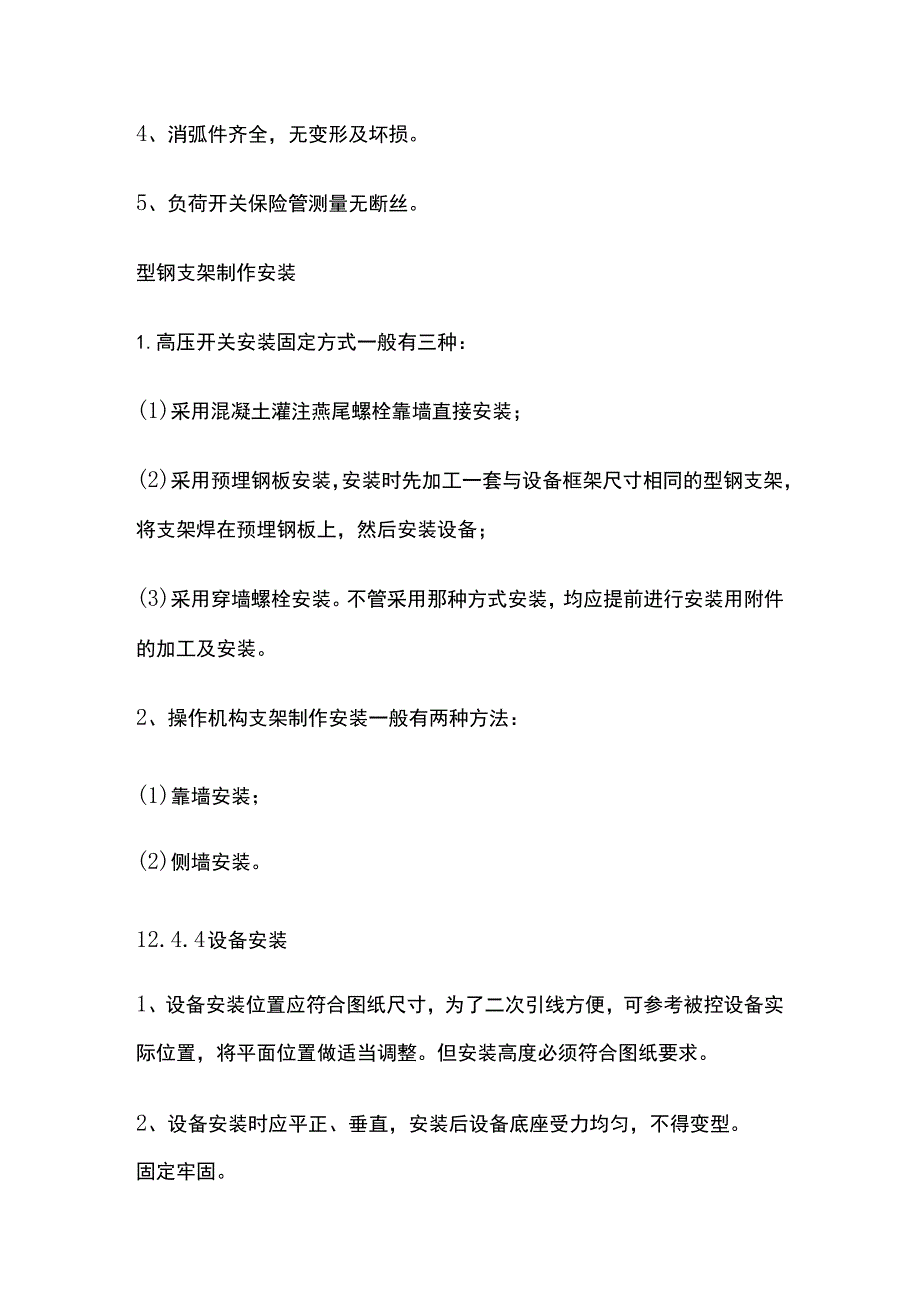

3、、照设备清单及技术资料，核对设备规格型号是否符合设计要求，附件是否齐全，并有产品合格证。3、设备外观检查：框架是否锈蚀，有无开焊或变形，绝缘瓷件有无坏损和裂纹,拉撑绝缘子两头螺栓是否牢固。接线端子及载流部分应清洁,且接触良好，触头镀银层无脱落。4、消弧件齐全，无变形及坏损。5、负荷开关保险管测量无断丝。型钢支架制作安装1.高压开关安装固定方式一般有三种：(1)采用混凝土灌注燕尾螺栓靠墙直接安装；(2)采用预埋钢板安装，安装时先加工一套与设备框架尺寸相同的型钢支架，将支架焊在预埋钢板上，然后安装设备；(3)采用穿墙螺栓安装。不管采用那种方式安装，均应提前进行安装用附件的加工及安装。2、操作机构支
4、架制作安装一般有两种方法：(1)靠墙安装；(2)侧墙安装。12.4.4 设备安装1、设备安装位置应符合图纸尺寸，为了二次引线方便，可参考被控设备实际位置，将平面位置做适当调整。但安装高度必须符合图纸要求。2、设备安装时应平正、垂直，安装后设备底座受力均匀，不得变型。固定牢固。3、靠墙安装的负荷开关，为避免连杆臂触墙，可将底座垫高。操作机构安装与调整1.操作机构的安装位置应符合以下要求：(1)固定轴距地面高度Im;(2)靠墙安装，手柄中心距侧墙不应小于0.4m;(3)侧墙安装，手柄中心距侧墙不应小于03m。手柄与带电部分距离不应小于1.2m。2、操作机构应调整灵活可靠，拉合位置正确。带电动跳闸或
5、辅助开关的操作机构。应动作可靠，位置准确。3、开关刀片与固定触头应对准，插入深度应满足开关要求，接触紧密，两侧压力均匀。4、开关刀片与固定触头之间的垂直距离及刀片转动角度不应小于表2-28的规定。开关刀片与固定触头之间的垂直距离及刀片转动角度表12.4.5名称型号额定电压(kV)拉开角度(度)拉开距离(mm)户内高压隔离开关GN210651584户内高压隔离开关GN8610160户内压气式高压负荷开关FN2101823户内高压负荷开关FNl1058引线安装1.靠墙安装高压负荷开关与进线电缆的连接应经过母线。2、压开关的引线应符合相应各章的规定。设备与支架接地1.高压开关及操作机构的金属支架,均
6、应用镀锌圆钢或扁铁可靠接地。2、高压开关不带电的金属部分及操作机构应做可靠接地，接地线可用软铜线，截面不小于10mm2o3、接地做法应符合相应各章的规定。12.4.5 耐压试验：高压开关设备送电前应做工频耐压试验，试验可与其他高压设备同时进行。12.4.6 送电运行验收：高压开关的送电运行验收应与其他设备一起进行，空载运行24h无异常现象，交甲方验收。第五节质量标准保证项目：1.高压开关的试验调整结果，必须符合规范规定。检验方法：检查试验调试记录。2、瓷件表面严禁有裂纹、缺损和瓷釉损坏等缺陷。检验方法：观察检查。基本项目1.开关安装应位置正确、固定牢固,部件完整，操动部分灵活、准确。2、支架、
7、连杆和传动轴等固定连接牢靠，油漆完整。3、操动部分方便省力，空行程少，分合闸时无明显振动。4、接地（接零）支线敷设连接紧密、牢固，截面选用正确。检验方法：观察、试操作检查。第六节成品保护12.6.1 设备运至现场暂不安装时，不得拆箱，并入库妥善保管。12.6.2 设备搬运和安装时，应防止设备碰撞、摔砸，保护瓷件完好无损。12.6.3 设备安装过程中应对瓷件注意保护，必要时将瓷件拿下（如负荷开关保险管），或用布将瓷件包好，防止机械损伤或焊渣击伤。12.6.4 门窗要封闭好，门加锁保护。第七节应注意的质量问题高压开关安装应注意的质量问题及防治措施表12.7序号常产生的质量问题防治措施1支架及焊缝焊渣清理不净，刷漆不均匀，有遗漏提高质量意识，加强自检、互检、防止通病发生支架安装不牢加强自检、互检3操作机构调整不灵活提高操作技术水平4瓷件伤损做好成品保护5开关拉合角度不对，刀片接触不紧提高操作技术水平
