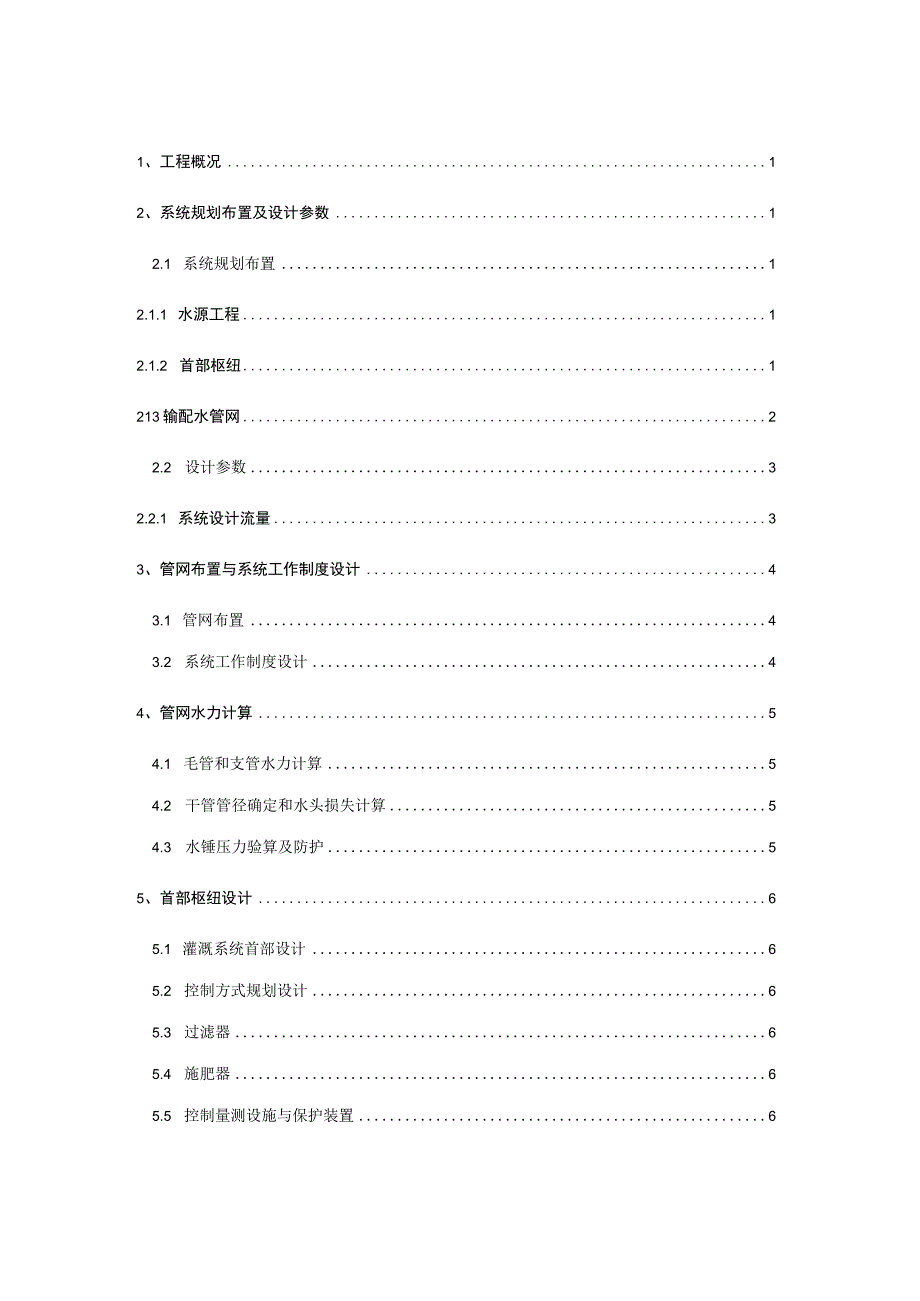

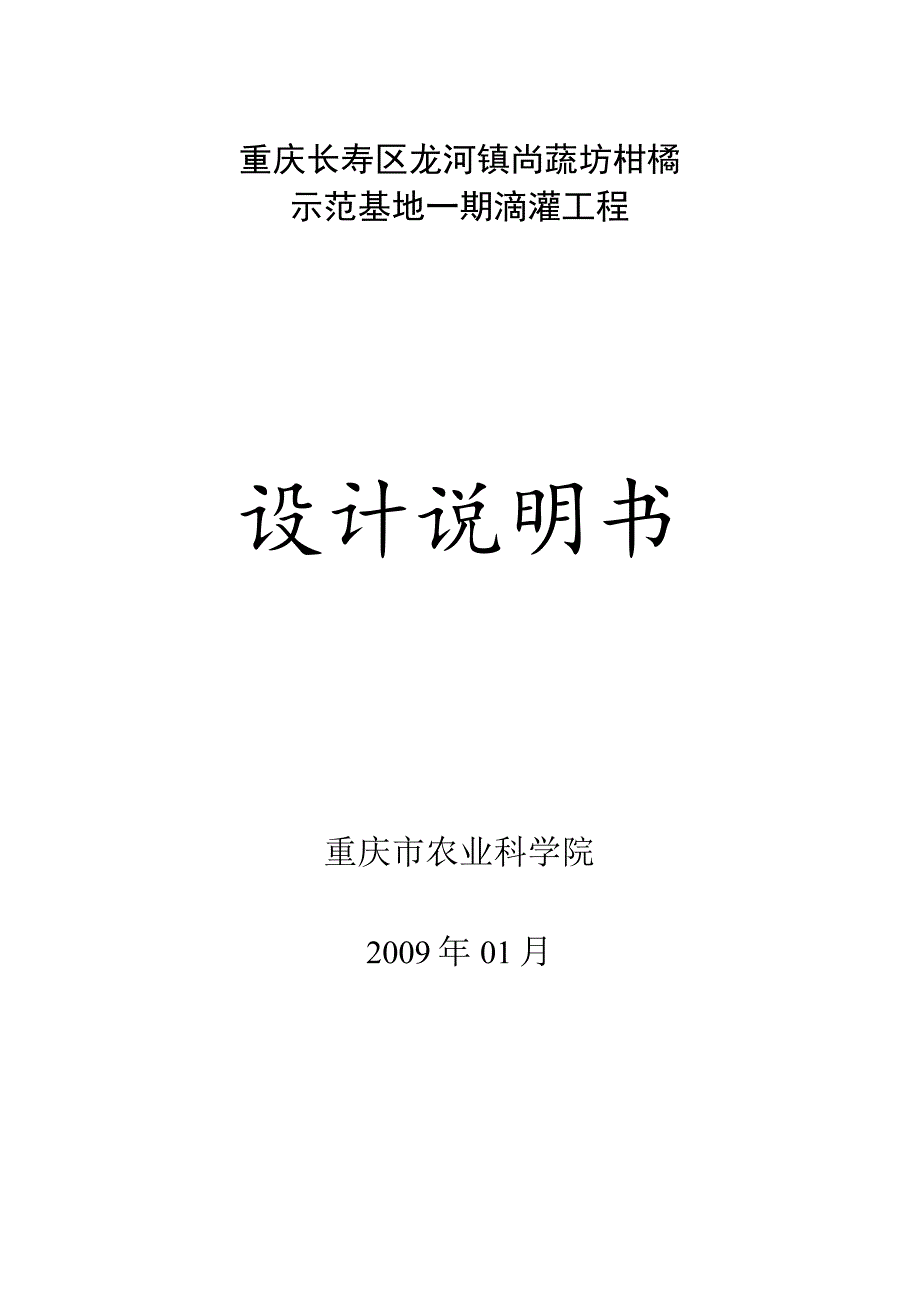

1、重庆长寿区龙河镇尚蔬坊柑橘示范基地一期滴灌工程设计说明书重庆市农业科学院2009年01月1、工程概况12、系统规划布置及设计参数12.1 系统规划布置12.1.1 水源工程12.1.2 首部枢纽1213输配水管网22.2 设计参数32.2.1 系统设计流量33、管网布置与系统工作制度设计43.1 管网布置43.2 系统工作制度设计44、管网水力计算54.1 毛管和支管水力计算54.2 干管管径确定和水头损失计算54.3 水锤压力验算及防护55、首部枢纽设计65.1 灌溉系统首部设计65.2 控制方式规划设计65.3 过滤器65.4 施肥器65.5 控制量测设施与保护装置66、变配电配套工程77

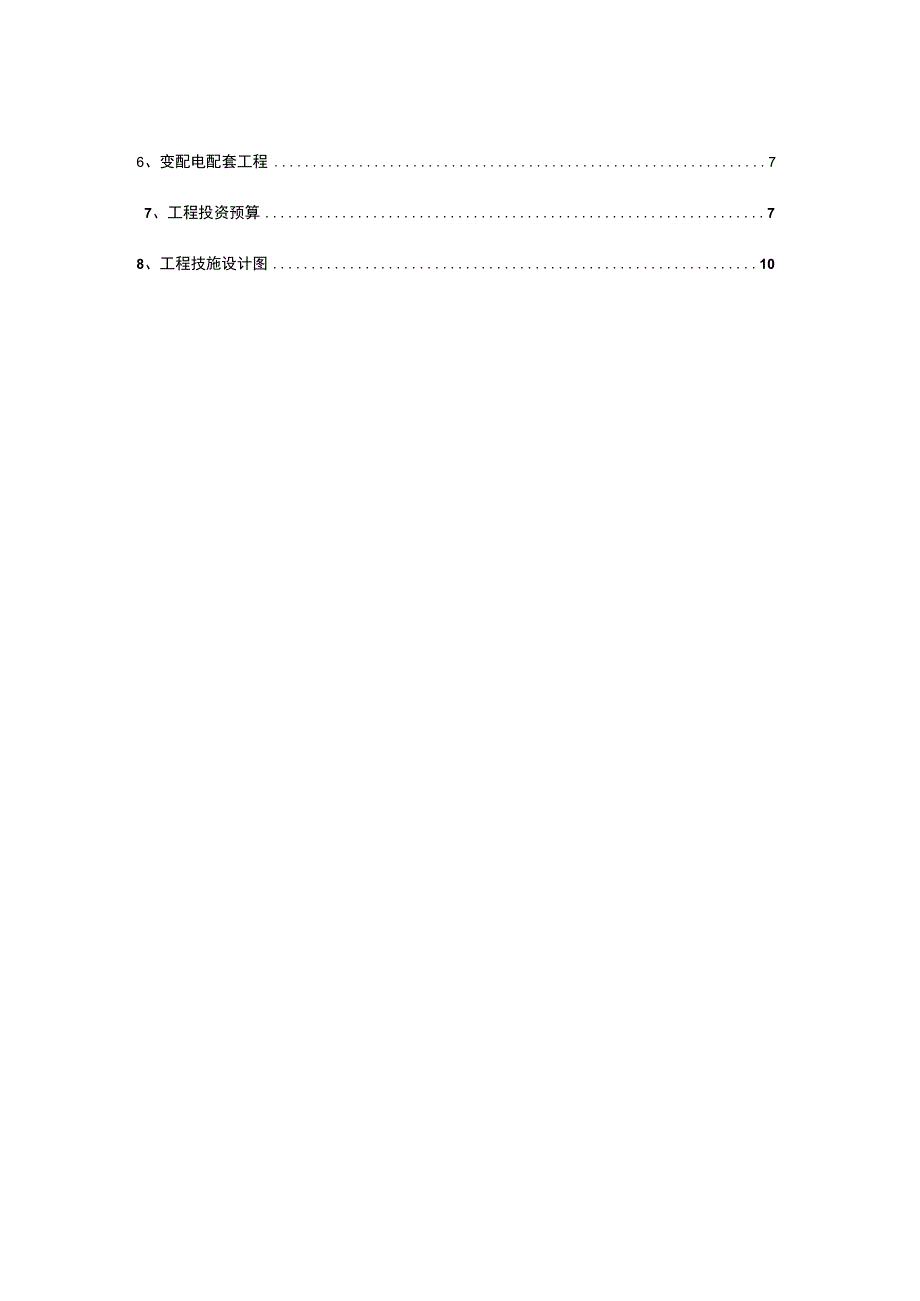

2、、工程投资预算78、工程技施设计图101、工程概况本项目位于长寿区龙河镇保合村，地势较平，坡度在530度之间，平均海拔高度400422米。项目区内土壤系粉质页岩风化而成的黄壤、沙溪庙组灰棕紫泥土、遂宁组红棕紫泥土、大土泥田（土）、老冲积黄泥田（土）组成。大部分土层深度大于0.4m,局部土层深度超过1m,土壤PH值在5.580之间。多年平均气温17.5度，极端最高温42.3度，极端最低温2.3度。项目区多年平均日照时数1209h,无霜期长达331天，多年平均相对湿度80%o多年平均降水量为1153.4亳米。气候比较温和，柑桔花期和幼果期的空气相对湿度78%左右，是我国柑桔种植的最适宜生态区。柑橘
3、顺坡度方向南北种植，行距4.5m,株距3.5m,日平均作物耗水强度峰值为4mmd.项目区现有水库提供水源，可满足干旱年份的柑桔灌溉用水。项目区内电力供应有保证，可满足灌溉要求。本工程项目计划建设面积2000亩（即66.672ha）,划分为一个系统，地形起伏落差达22m,为了在合理的投资下达到均匀灌溉的效果，选择采用压力补偿式滴灌管。该产品的特点是具有压力补偿功能，工作压力范围宽，在0.05MPa-0.4MPa下，流量稳定，灌溉精度较高，滴头位置根据灌溉点现场确定，所以它特别适应复杂地形下的果树和经济林灌溉。全系统由首部加压过滤系统、地下供水管网系统、地面滴灌管网系统三大部分组成，根据果树种植株
4、行距为3.54.5m的情况，滴头绕树环状布置，圆环半径为06m,每棵树安装2只滴头，工程设计方案说明详述如下。2、系统规划布置及设计参数2.1 系统规划布置2.1.1 水源工程利用园区内水库作为灌溉水源，水量可满足灌溉要求（水量平衡计算见设计参数），位置见工程平面布置图。212首部枢纽首部位置经综合分析，确定在距电源较近的祝家洞水库的东北边中部，采用潜水电泵加压，配置两级全自动过滤器和施肥器分别进行水质处理与施肥，首部装有压力表、空气阀、闸阀、水表等设备和仪表，根据该首部枢纽设备配置，水头损失为610n213输配水管网J4. 5/4. 5 4. 5-k管网包括主干管、分干管、支管、毛管，主干管
5、和分干管沿山脊布置，支管与柑橘种植方向垂直(或成一定角度)布置，毛管沿柑橘种植行布置。毛管经方案优选选用de16滴灌管，材质为PE,铺设于地面；主干管、分干管及支管采用PVC-U管埋设在地下。2.1.4 灌水器/r4. 5M柑橘树。毛管压力补偿式滴头11毛管及滴头布置示意图地形起伏较大，灌水器采用管上压力补偿式滴头，设单株双毛细管的配置，由Im长和0.6m长管组成。滴头流量Qd=4Lh,一棵树2只滴头镶于de16PE滴灌管上绕树布置，绕树圆半径为0.6mO根据土壤及所选滴头流量湿润宽度D产3.2m,深度z=0.6m,布置见图1,相关参数见表1。表1滴头与毛管布设参数表滴头型号DKB-4-(50
6、-400)一棵树布置的滴头数2最佳工作水头范围Mm)5-40毛管布设间距&(m)4.5额定流量q(Lh)4毛管外/内径(mm)16/13.8215灌溉水质要求本工程的取水源自该区内的水库或山坪塘，水中存在大量的有机及无机杂质，以及沙砾等，影响滴头正常工作，因此必须采取恰当的水过滤系统，过滤精度须达到200目。2.1.5 处理方案为保护灌溉系统，有效过滤杂质，应当采用多级过滤系统，并实现自动发冲洗功能。2.2 设计参数2.2.1 系统设计流量依据微灌工程技术规范(GBzr*-2008)并结合当地情况，取系统每天运行时间C=22h,一个系统控制面积A=66.67X2ha,设计耗水强度a=4mmd,
7、=0.9,代入式计算满足该区柑橘需水的流量至少应为：O=lL=10x4x66.67x2=270(m3h)(1)C0.9x22系统设计流量取280m3h,即可满足柑橘树灌溉要求。2.2.2 土壤湿润比P毛管单行直线布置，如图1,D行2.84m,株距S=3.5m,行距Sf4.511i,代入式得：(2)p=2xl%=卫JKm=40%SlSr3.5X4.52.2.3 设计灌水定额m土壤容重=1.45gcm3,计划湿润深度z=0.6m,p=40%,根据柑橘树生长最适宜的土壤含水量，灌溉土壤水分上下限范围取田间持水量的80%和70%,田间持水量为25%,因此gt=80%X25%=20%,三=70%25%=
8、17.5%,依据式(3)计算得灌水定额为：m=0.1(,ax-0min)=0.1X1.45X0.6X40X(20-17.5)=9.67,加(3)2.2.4 设计灌水周期Tm=9.67mm,a=4mmd,/7=0.9,依据式(4)计算得最大灌水周期为：T=(mIl)=(9.67/4)X0.9=2.2d(4)取灌水周期为2d,依据式(5)将设计灌水定额调整为：m=ZoT=420.9=8.89(5)2.2.5 一次灌水延续时间tn=8.89mm,Sf=4m,S尸5m,n=2,q=4Lh代入式计算得一次灌水延续时间：t=越邑=8&X3.5X4.5=5/组%2x4表2系统设计参数表序号项目参数值序号项目
9、参数值1灌溉补充强度a(mmd)45设计灌水定额m(mm)8.892系统总供水流量Q(m3h)1406设计灌水周期7(d)23灌溉水有效利用率n0.97一次灌水延续时间f(h组)17.54土壤湿润比P(%)403、管网布置与系统工作制度设计3.1 管网布置毛管沿柑橘种植行即顺坡方向布置，根据地形条件在支管两侧双向或一侧单项铺设，其长度受地形、灌水器工作压力范围、毛管进口压力及轮灌组划分等因素制约。支管沿等高线方向铺设，毛管不同铺设长度时进口需要的工作水头不同。干管沿山脊布置，一条主干管，两条分干管，呈“鱼骨式”，总体管网布置见工程平面布置图。3.2 系统工作制度设计3.2.1 轮灌组划分单个滴
10、头设计流量为q=4Lh,系统设计流量为Q=280m3h=280000Lh,系统总滴头数为1000X666.7/(3.5X4.5)X2*2=84660X2个，系统实际轮灌组数可由式(7)确定：N=84660x2x4=24Q280000对轮灌组数进行调整，按轮灌方式运行，56条支管为一个轮灌组，共划分3个轮灌组。322各级管道设计流量的确定根据运行方案逐级推算出各级管道的设计流量，毛管14Om长度时流量为320Uh,支管流量为所控制的毛管的流量的总和，分干管流量为所控制支管中同时开启的支管的流量总和，依此类推，可求得其它管段流量，主干管流量为同时开启的所有支管流量总和(即系统设计流量)。4、管网水
11、力计算4.1 毛管和支管水力计算毛管和支管均为多空出流管，依据式(8)计算：h=(.+O,NdlSoyl(8)tdh/H+1SJ详细步骤及数据略。4.2 干管管径确定和水头损失计算经济管径的内径1的计算依据式(9)。D=10(rx)0,s(9)由于管材价格的变化，需用式(10)将管径修正：D=(3900)o,5D(10)经计算及选用管径见图纸，管径确定后依据式(11)计算水头损失。X孥L(11)综上所述，系统设计工况下产生水泵出口压力最大时各级管道水头损失总和为23m,计入地形高差22m和灌水器工作压力IOm等主干管进口需要工作水头为55mo4.3 水锤压力验算及防护主干管承受压力较大，因此主
12、要对主干管进行验算。主干管外径为。=225、Omm壁厚e=12.4mm,压力等级为1.MPa的PVC-UW,其弹性模量为S=2500MPa,VA产2.47ms,V木取0ms,AV=2.47ms,依据微灌工程技术规范(SL95103)4.521和4.5.2-2计算得:C=365.6ms,H=92m,则计入水锤后的管道工作压力(主干管进口处压力为55m水头）为55+92=147m,小于管道额定压力的1.5倍（IooXI.5=150m）,故不采取水锤防护措施。5、首部枢纽设计5.1 灌溉系统首部设计灌溉水源为地表水，取自园区新建水塘，水中含有较多的有机、无机杂质和一些固体悬浮物，未了去除这些杂质，须
13、在灌溉系统设置多级过滤。在前池进口处安装栏污栅作为初级过滤；水泵出口设置自动反冲洗砂石过滤器和网式过滤器。配置相应的流量计、压力表和其他相应设备，为保护管路安全运行，须设置安全泄压阀，安全泄压阀需外接管路，将泄压水引回蓄水利用设施。5.2 控制方式规划设计控制方式有手动控制、半自动控制和计算机全自动控制等，本项目选择的控制方式应为手、自动结合的模式。力求达到满足果树需水前提下用水较少、劳动强度较低和节省劳务费等要求。5.3 过滤器因水源为库水,含杂质主要是有机物,根据选用灌水器对水质的要求选用“全自动（200目）过滤器”过滤即可满足该滴灌系统要求，其设计流量为280mWh05.4施肥器为完善灌
