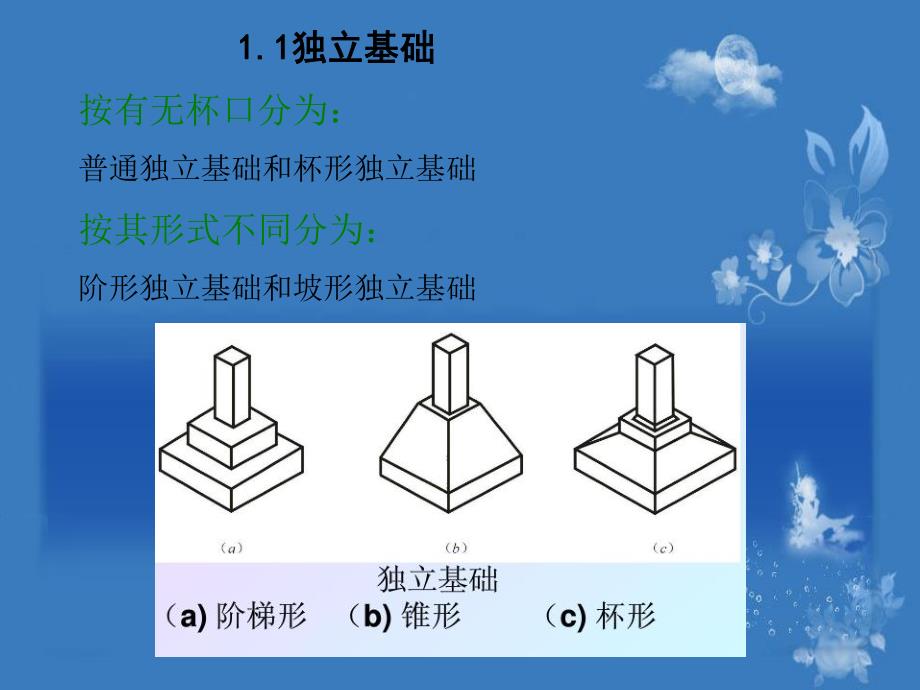

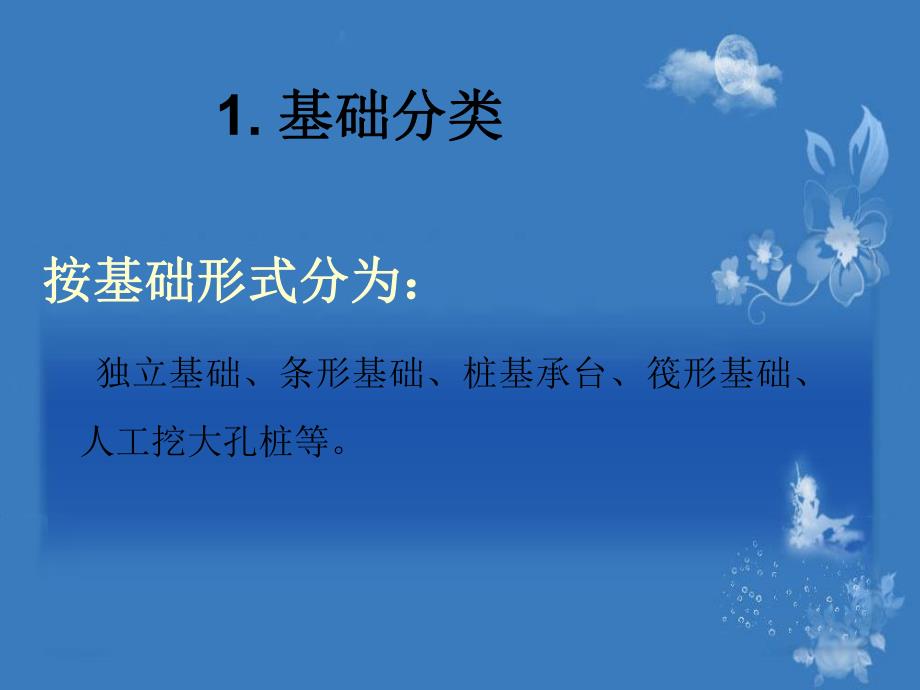

1、基础钢筋工程量计算 1.基础分类基础分类按基础形式分为:按基础形式分为:独立基础、条形基础、桩基承台、筏形基础、人工挖大孔桩等。1.11.1独立基础独立基础按有无杯口分为:普通独立基础和杯形独立基础按其形式不同分为:阶形独立基础和坡形独立基础 独立基础的钢筋一般布置于底部,需要独立基础的钢筋一般布置于底部,需要时也布置于上部。时也布置于上部。1.2.独立基础的平面注写方式(1 1)独立基础编号)独立基础编号(2 2)普通独立基础平面尺寸)普通独立基础平面尺寸采用原位注写,如书中图2-3.(3 3)普通独立基础竖向尺寸)普通独立基础竖向尺寸 普通独立基础底板配筋为双向配筋,如图所示。(4 4)普

2、通独立基础底板配筋注写)普通独立基础底板配筋注写图一图二 注意:当独立基础底板的边长不小于2.5m时,钢筋长度按基础底板的边长的90%交错配置,但最靠边的钢筋除外。(5 5)普通独立基础上部配筋注写)普通独立基础上部配筋注写 a.以T表示独立基础的顶部配筋;b.若同一独立基础上有多根柱子且柱距较大时,需在两柱间配置顶部钢筋或设置基础梁。(5 5)普通独立基础上部配筋注写)普通独立基础上部配筋注写c.右图中T:10 18100/10200,T表示独立基础顶部配置,18100表示纵向受力钢筋为HRB335级,直径为18mm,设置10根,间距100mm;10200表示分布钢筋为HPB235级,直径为

3、10mm,间距200mm.1.3 例题1计算图2-3所示基础平面布置图中的DJJ02基础钢筋工程量。1.根据表根据表1-9查到钢筋单位理论质量;查到钢筋单位理论质量;2.根据表根据表1-13查到钢筋保护层厚度;查到钢筋保护层厚度;3.根据图示集中标注找到底板钢筋尺寸及此基础根据图示集中标注找到底板钢筋尺寸及此基础分底板的边长;分底板的边长;4.分别计算分别计算x向底板钢筋和向底板钢筋和y向底板钢筋的质量向底板钢筋的质量;4.1 x方向钢筋根数方向钢筋根数=(6.18-0.04*2)/0.20+1=31.5=32根根 x方向钢筋质量方向钢筋质量=(4.2-0.04*2)*2+4.2*90%*30

4、*1.208*3同理,可求出同理,可求出y方向钢筋质量。方向钢筋质量。5.根据图示集中标注找到顶部钢筋配置及顶部根据图示集中标注找到顶部钢筋配置及顶部基础边长;基础边长;6.求横向分布钢筋质量求横向分布钢筋质量钢筋根数钢筋根数=(4.38-0.02*2)/0.20+1钢筋质量钢筋质量=2.35+12.5*0.01-0.02*2*23*0.617*3=103.67同理,可求出纵向受力钢筋质量。同理,可求出纵向受力钢筋质量。7.底板底板x方向钢筋质量方向钢筋质量+底板底板y方向钢筋质量方向钢筋质量+顶顶部分布钢筋质量部分布钢筋质量+顶部纵向受力钢筋质量顶部纵向受力钢筋质量=DJJ02基础钢筋工程量基础钢筋工程量练习题计算图2-3所示基础平面布置图中的DJJ01基础钢筋工程量。

展开阅读全文
相关资源
猜你喜欢
