《XPS挤塑聚苯板.ppt》由会员分享，可在线阅读，更多相关《XPS挤塑聚苯板.ppt（22页珍藏版）》请在第壹文秘上搜索。

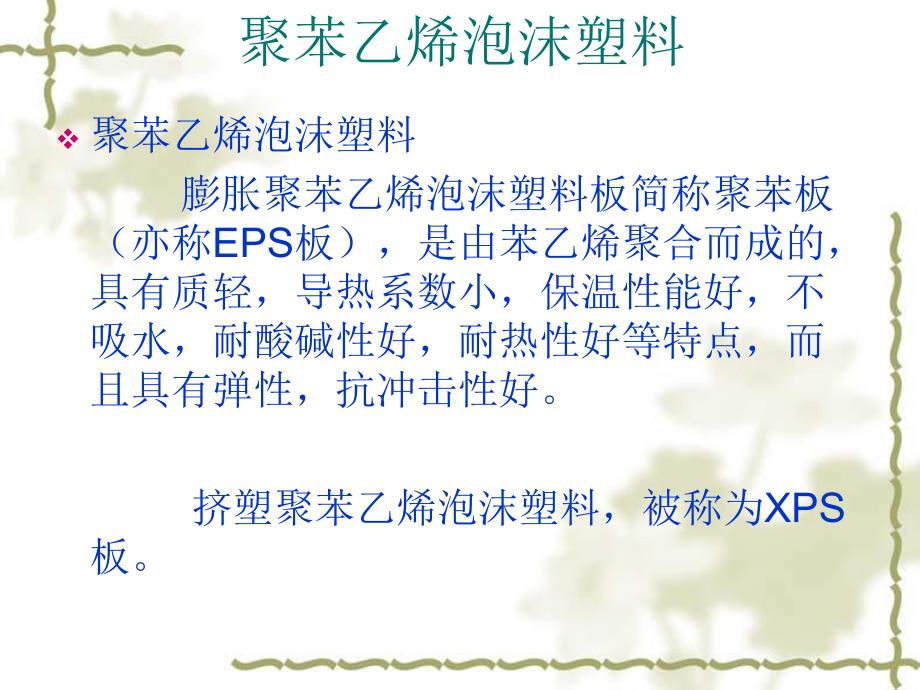

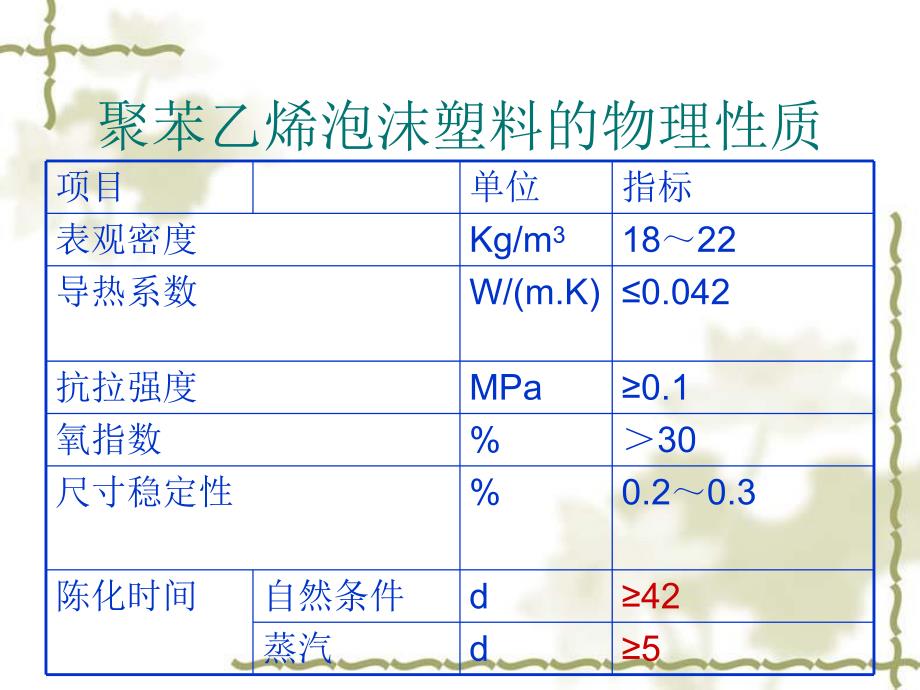

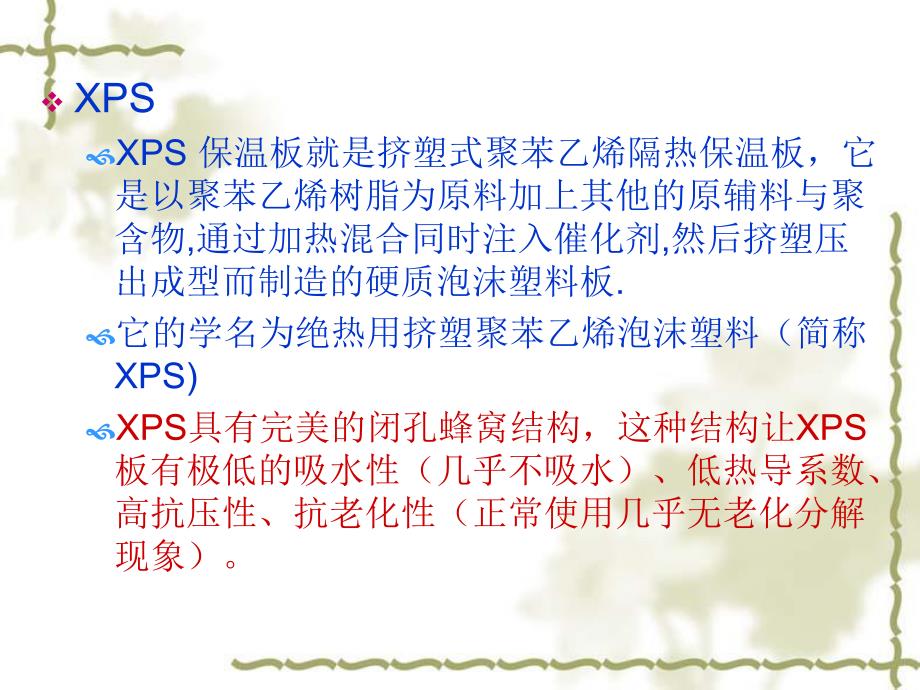

1、聚苯乙烯泡沫塑料v聚苯乙烯泡沫塑料 膨胀聚苯乙烯泡沫塑料板简称聚苯板（亦称EPS板），是由苯乙烯聚合而成的，具有质轻，导热系数小，保温性能好，不吸水，耐酸碱性好，耐热性好等特点，而且具有弹性，抗冲击性好。挤塑聚苯乙烯泡沫塑料，被称为XPS板。聚苯乙烯泡沫塑料的物理性质项目单位指标表观密度Kg/m31822导热系数W/(m.K)0.042抗拉强度MPa0.1氧指数%30尺寸稳定性%0.20.3陈化时间自然条件d42蒸汽d5vXPSXPS 保温板就是挤塑式聚苯乙烯隔热保温板，它是以聚苯乙烯树脂为原料加上其他的原辅料与聚含物,通过加热混合同时注入催化剂,然后挤塑压出成型而制造的硬质泡沫塑料板.它的学
2、名为绝热用挤塑聚苯乙烯泡沫塑料（简称XPS)XPS具有完美的闭孔蜂窝结构，这种结构让XPS板有极低的吸水性（几乎不吸水）、低热导系数、高抗压性、抗老化性（正常使用几乎无老化分解现象）。vXPS板分类按制品压缩强度p和表皮可分为十类vX150-p 150kPa,带表皮vX200-p 200kPa,带表皮vX250-p 250kPa,带表皮vX300-p 300kPa,带表皮vX350-p 350kPa,带表皮vX400-p 400kPa,带表皮vX450-p 450kPa,带表皮vX500-p 500kPa,带表皮vW200-p 200kPa,不带表皮vW300-p 300kPa,不带表皮按制品
3、边缘结构可分为vSS平头型产品，SL型产品，TG型产品，RC型产品vXPS产品标记标记顺序:产品名称类别边缘结构形式长度*宽度*厚度标准号边缘结构形式的代号vSS表示四边平头vSL表示两长边搭接vTG表示两长边为榫槽型vRC表示两长边为雨槽型标识示例vXPS-X250-SL-1200*600*500-GB/T 10801.2 类别为X250,边缘结构为两长边搭接，长度为1200mm,宽度为600mm，厚度为50mm的挤出聚苯乙烯板vXPS挤塑板的性能特点挤塑板的性能特点优良的保温隔热性v具有高热阻、低线性、膨胀比低的特点v其结构的闭孔率达到了99%以上，形成真空层，避免空气流动散热，确保其保温
4、性能的持久和稳定.v相对于发泡聚氨酯80%的闭孔率,保温性能明显优于前者。v实践证明20mm厚的XPS挤塑保温板，其保温效果相当于50mm厚发泡聚苯乙烯，120mm厚水泥珍珠岩。高强度抗压性v由于XPS板的特殊结构，其抗压强度极高、抗冲击性极强。v根据XPS的不同型号及厚度其抗压强度达到150500Kpa以上，能承受各系统地面荷载。v广泛应用于地热工程、高速公路、机场跑道、广场地面、大型冷库及车内装饰保温等领域。优质的憎水、防潮性v由于聚苯乙烯分子结构本身不吸水，板材分子结构稳定，无间隙，解决了其它材料漏水、渗透、结霜、冷凝等问题。质地轻、使用方便vXPS板的完全闭孔式发泡化学结构与其蜂窝状物
5、理结构，使其具有轻质、高强度的特性，便于切割、运输，且不易破损、安装方便。稳定性、防腐性好v长时间的使用中，不老化、不分解、不产生有害物质。v其化学性能极其稳定，不会因吸水和腐蚀等导致降解，使其性能下降，在高温环境下仍能保持其优越的性能v根据有关资料介绍，XPS挤塑保温板即使使用3040年，仍能保持优异的性能，且不会发生分解或霉变，没有有毒物质的挥发。环保性v化学性能稳定，不挥发有害物质，对人体无害。v生产原料采用环保型材料，不产生任何工业污染。该产品属环保型建材。v适用范围建筑物屋面保温、钢结构屋面、建筑物墙体保温、建筑物地面保湿、广场地面、地面冻胀控制、中央空调通风管道等v膨胀聚苯板（EP
6、S）EPS是可发性聚苯乙烯（Expandable Polystyrene）的缩写，是一种热塑性塑料。EPS板应用于外墙外保温时，应为阻燃型。其性能标准除符合下表要求外，还应符合GB/T1080.1.1-2002第类其他要求。项目单位指标表观密度Kg/m31822导热系数W/(mk)0.041垂直于板面方向的抗拉强度MPa0.1尺寸稳定性%0.30v膨胀聚苯板绝热原因 膨胀聚苯板由完全封闭的多面体蜂窝构成，蜂窝直径为0.08 0.15mm,蜂窝壁厚0.001mm.EPS为98%空气和2%聚苯乙烯组成。截留在蜂窝内的空气是一种热的不良导体，因而对EPS的热绝缘（绝热性能）起决定性作用。与含有其他其
7、他的泡沫塑料不同，空气长期留在蜂窝内，所以绝热效果不变。v影响膨胀聚苯板尺寸稳定性的主要因素 膨胀聚苯板尺寸变化可分为热效应和后收 缩。后收缩是指由于聚苯板中残留发泡剂向外扩张而导致的进一步的尺寸变化。v对于膨胀聚苯板，尤其重要的是考虑可能发生的模制后收缩，以防止板与板之间收缩间隙。v所以板材一般是应在残留模制后收缩值低于0.3%时才能安装使用。v影响EPS导热系数的主要因素含水量 每吸收1%体积的水，导热系数上升3%4%厚度 EPS厚度减少，热辐射的透过率上升，当厚度低于10mm尤其显著。温度 随着环境温度下降，导热系数（值）也随之下降。密度 由于传导与辐射在不同程度上随制件的密度而变化。v
8、当EPS密度过大或过小时，导热系数都会上升。v在常温下，当EPS的密度为3040kg/m3,导热系数最低。v影响EPS吸水率的主要因素EPS 本身是不吸湿的，即使将它浸泡在水中，也仅能吸收少量的水分。由于构成膨胀聚苯板的EPS颗粒的蜂窝壁是不透水的，水仅能从熔融的蜂窝之间的微小通道透过泡沫塑料。因此，EPS板吸水率取决于EPS泡沫塑料原材料在加工时的熔融性能。对一定密度的膨胀制品而言，珠粒间的熔结越好，水蒸气的扩散阻力也就越大，吸水率也就越好。v膨胀聚苯板的选择原则使用环境温度 小于75密度v须综合考虑导热系数、强度及成本。v如果在屋面保温中，由于对强度要求不高，可选择密度相对较小的（14kg
9、/m3），这样即使考虑到绝热效果，增加一定的厚度，经济效果也是合理的。v相反，如果在一些必须考虑强度和体积的场合，如钢丝（板）网架复合板以及EPS墙体外贴等，其对导热系数的要求也很高，这就要求EPS泡沫的密度达到30 40kg/m3左右粘结程度要好，颗粒度要求偏小些，（10 25目之间），颗粒直径大小相对均匀，预发后的孔径越细越好。v10 25目即1700m 830mvXPS和EPS在结构上的区别EPS首先将聚苯乙烯树脂及其他添加剂进行合成，反应制成球状的聚苯乙烯小球，然后将小球倒入铸模中进行热压，以使这些小球互相融合在一起，制成所需板材。尽管这些聚苯乙烯小球本身充满气味，具有团孔式的组织结构
10、，而且小球壁与壁之间可以彼此融合。但采用这种工艺在小球之间会有未封闭的空间，存着这些空间就可能称谓水分侵入的空间或路径。XPS成形工艺确保了它具有十分完整的闭孔式组织机构。在各泡囊之间基本没有孔隙存在，具有均匀的横截面和连续平滑的表面。v影响XPS在外墙外保温系统应用的技术瓶颈未能很好解决挤塑聚苯板界面光滑、低吸水而带来的难以与配套产品粘结造成的开裂、脱落等弊病。未能很好解决挤塑聚苯板透气性差，易行成板印而带来的整个体系水蒸气渗透受阻造成的开裂、脱落等弊病。未能很好解决挤塑聚苯板与临近配套材料导热系数相差过大而带来的热胀冷缩过快，容易开裂的弊病。膨胀聚苯板在施工上应用膨胀聚苯板在施工上应用v聚苯乙烯泡沫塑料在建筑中是理想的保温隔热，防震和抗腐蚀材料。因此广泛运用于建筑外墙的保温工程中，还用将聚苯乙烯泡沫塑料与矿渣、陶粒等混合制成水泥混凝土聚苯板、矿渣混凝土聚苯板以及陶粒聚苯复合保温板等。这些保温板也有良好的保温性能。v挤塑聚苯乙烯泡沫塑料作为建筑保温材料在物理性能上比可发性聚苯乙烯泡沫塑料有一定的优势，比较明显的一点就是其吸水率较低，因此理论上能保证建筑材料保温的实际效果。但是，它属于一种新型的保温材料，在施工中和日常维护中还存在一定的问题，与之配套的辅料还没有在实际工程应用中取得良好的效果，因此在使用中应谨慎选择。
