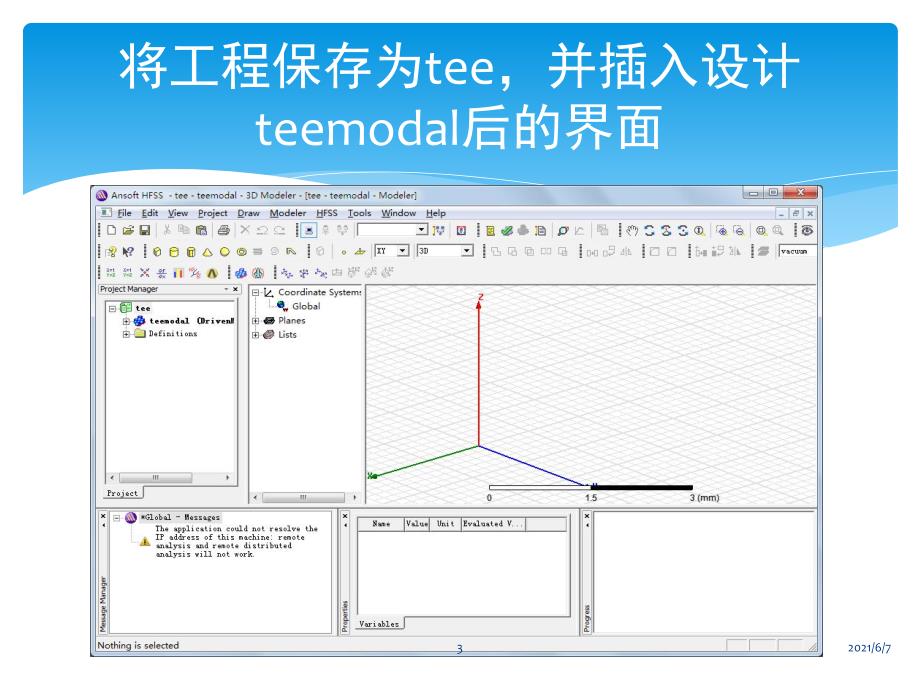

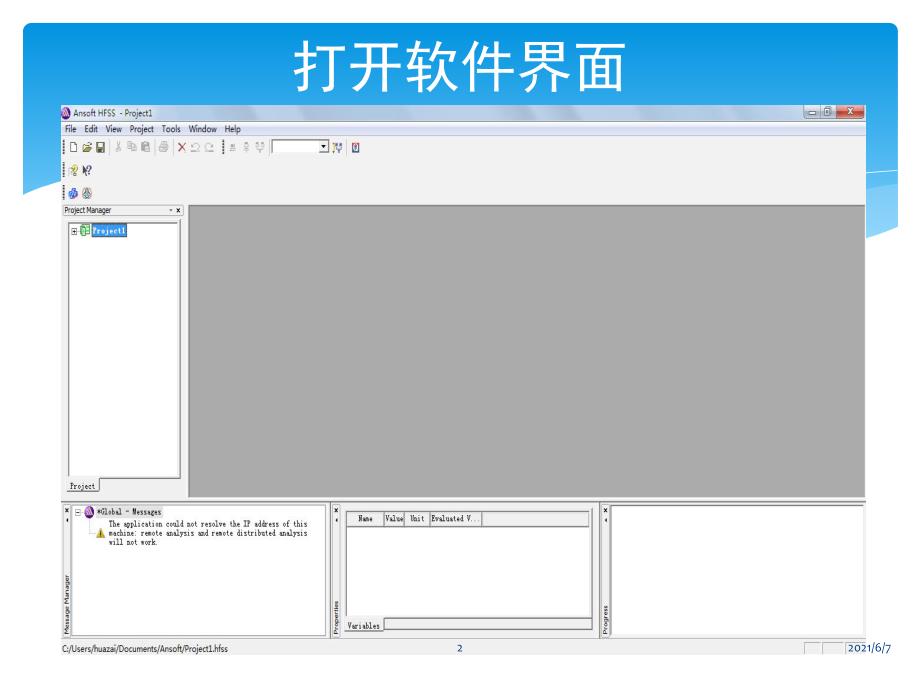

1、Hfss学习笔记12021/6/7打开软件界面22021/6/7将工程保存为tee，并插入设计teemodal后的界面32021/6/7选择模型的求解类型（Solution Type）42021/6/7求解类型编辑框52021/6/7求解类型有四种 模式驱动：以模式为基础计算S参数，根据导波内各模式场的入射功率和反射功率来计算S参数矩阵的解 终端驱动：以终端为基础计算多导体传输线端口的S参数；此时，根据传输线终端的电压和电流来计算S参数矩阵的解 本征模式：主要用于谐振问题的设计分析，可以用于计算谐振结构的谐振频率和谐振频率处对应的场分布 临时模式：临时模式用的比较少，是近来版本才加入的求解模式
2、62021/6/7设置单位设置本工程的默认长度单位为in72021/6/7 创建一个简单模型，并将如图高亮的三个面分别设置为波端口激励82021/6/7 设置激励方式为：选择其中一面，点击右键，从快捷菜单中选择【Assign Excitation】【Wave Port】,打开波端口设置框，在Name项输入端口名称port1，单机【下一步】设置积分校准线 在新窗口中单击打开Intergration Line下方的下拉列表框，选择New Line选项设置端口的积分校准线 进入端口积分绘制状态后，用鼠标光标点击高亮面的下边缘中间位置，然后点击上边缘中间位置。这就设置好了积分线，最后结果如图。其它两个
3、面的设置方法与此一样92021/6/7 在Project Manager窗口中，选中Analysis节点，点击右键，在弹出的快捷菜单中点击【Add Solution Setup】，打开对话框如下图 在Solution Frequency项输入10，其它项默认不变添加求解设置102021/6/7 展开Analysis节点，右键单击前面添加的Setup1，在弹出的菜单中点击【Add Frequency Sweep】,打开如下对话框，设置如图添加扫频设置112021/6/7至此，一个简单的模型建立起来，点击【HFSS】【Validation Check】检验设计的完整性和正确性，如果各项前都是绿色的
4、勾则表示设计没有错误。如下图所示检验完设计完整性和正确性后，从主菜单选择【HFSS】【Analyze All】，运行仿真分析122021/6/7在Project Manager窗口中右键点击Results项，在弹出的菜单中选择【Create Modal Solution Data Report】【Rectangular Plot】，打开设置框。设置如图所示图形显示S参数计算结果132021/6/7在上图中，点击【New Report】按钮，即可绘制出S11、S12、S13幅度随频率变化的曲线，如图所示142021/6/7选择模型的上表面，在该表面上点击右键，从快捷菜单中选择【Plot Fiel
5、ds】【E】【Mag_E】，打开Create Field Plot对话框。对话框所有设置保持不变，单击【Done】按钮，此时选中的模型上表面会显示出场的分布情况，如图所示查看表面电场分布152021/6/7 除上面说到的众多功能，HFSS软件还有一个重要的功能就是对设计模型进行优化分析 优化分析的之前要进行参数扫面分析，以确定参数的变化范围，在这个范围之内进行优化才能尽量接近最后结果 下面介绍一下优化的设置方法162021/6/7在Project Manager窗口中的Optimetrics节点上点击右键，从菜单中选择【Add】【Parametrics】，打开Setup Sweep Analy
6、sis对话框，单击对话框的【Add】按钮，打开Add/Edit Sweep，在Variable项选择变量offset（offset是设计模型中间凹槽的位置）作为扫描变量，其设置如下，点击【OK】按钮完成设置172021/6/7定义输出变量power1、power2、power3分别表示端口1、2、3的输入/输出功率。选择Setup Sweep Analysis对话框的Calculations选项卡，单击【Setup Calculation】按钮，在打开的对话框单击【Output Variables】按钮，定义和添加输出变量，定义结果如图：定义输出变量182021/6/7上面变量添加完毕后单击【
7、Done】按钮，随后在Add/Edit Calculation对话框的Category列选择Output Variables，在Quantity栏列出刚才定义的输出变量，power1、power2、power3，一次选中它们然后单击【Add Calculation】按钮添加3个输出变量，最后点击【Done】按钮回到Setup Sweep Analysis对话框，结果如下图192021/6/7在检验正确性和完整性后在Optimetrics节点下的ParametricSetup1点击右键，然后点击【Analyze】按钮进行分析，创建以三个变量为纵坐标，以变量offset为横坐标的直角坐标图如下所示
8、202021/6/7 从上面看出，offset=0.1in附近时端口3的输出功率大约为端口2输出功率的2倍。设offset=0.1in为初始值，变量的变化范围最大值为0.3in 主菜单栏【HFSS】【Design Properties】打开“设计属性对话框”，在变量offset栏选勾Include项，如图所示完成优化设计212021/6/7在Optimetrics节点，单击右键，在弹出的菜单中选【Add】【Optimization】，设置如下222021/6/7从上图的Variables选项卡设置变量取值范围，结果如下232021/6/7在General选项卡的设置如下，完成后点击【确定】按钮242021/6/7最后，检查完整性和正确性，然后在OptimizationSetup1项，从弹出菜单选择【Analyze】运行仿真，得到分析结果如下252021/6/7从学习hfss软件以来，已能基本掌握设计仿真功能。在不断的使用中掌握了很多技巧，对这个软件也是越来越熟练。但也仍有部分不足，主要体现在：1、由于操作得比较少，对多变量的优化经验不足2、对边界的设置了解不够透彻3、激励设置方面还要加强总结262021/6/7
