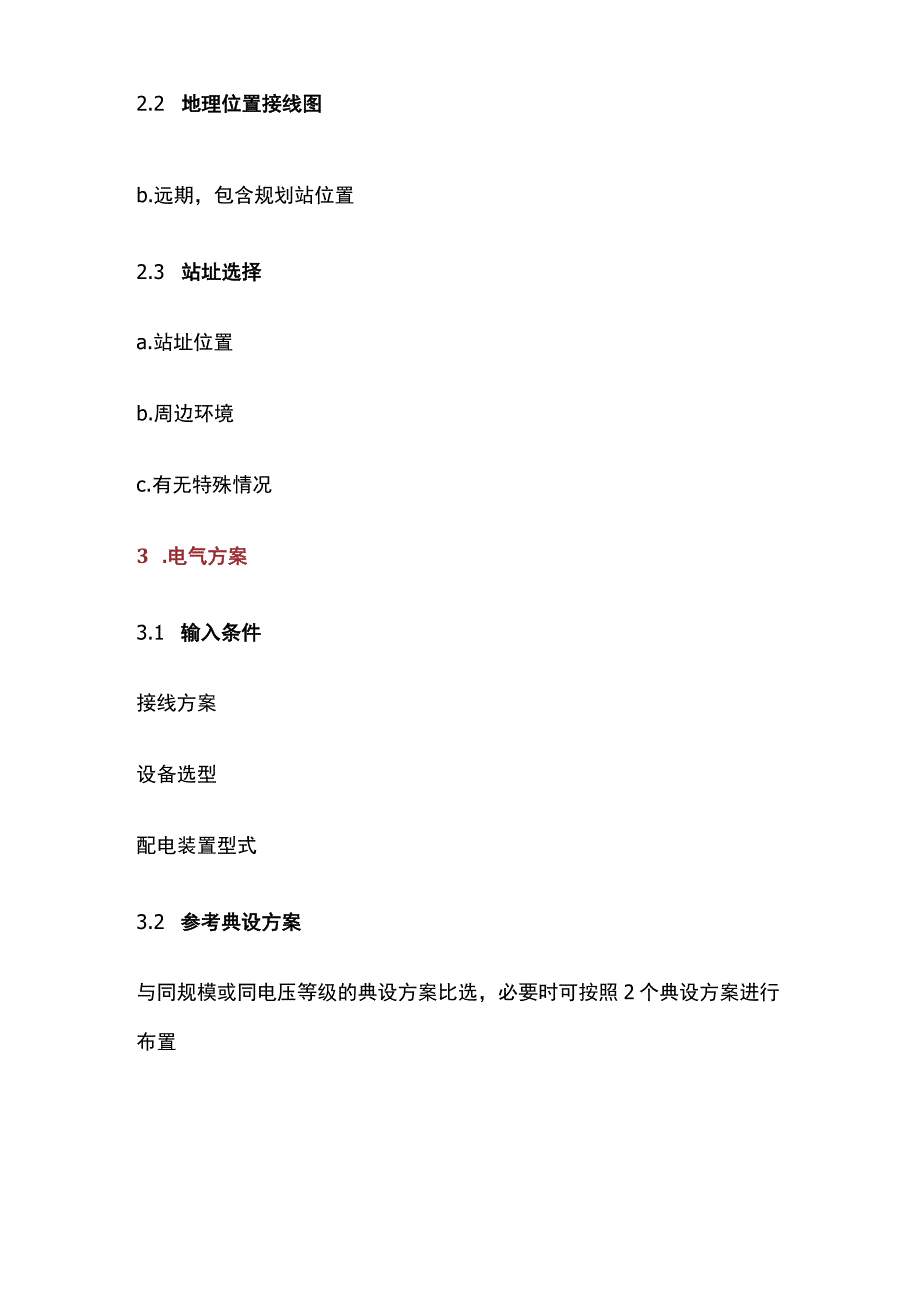

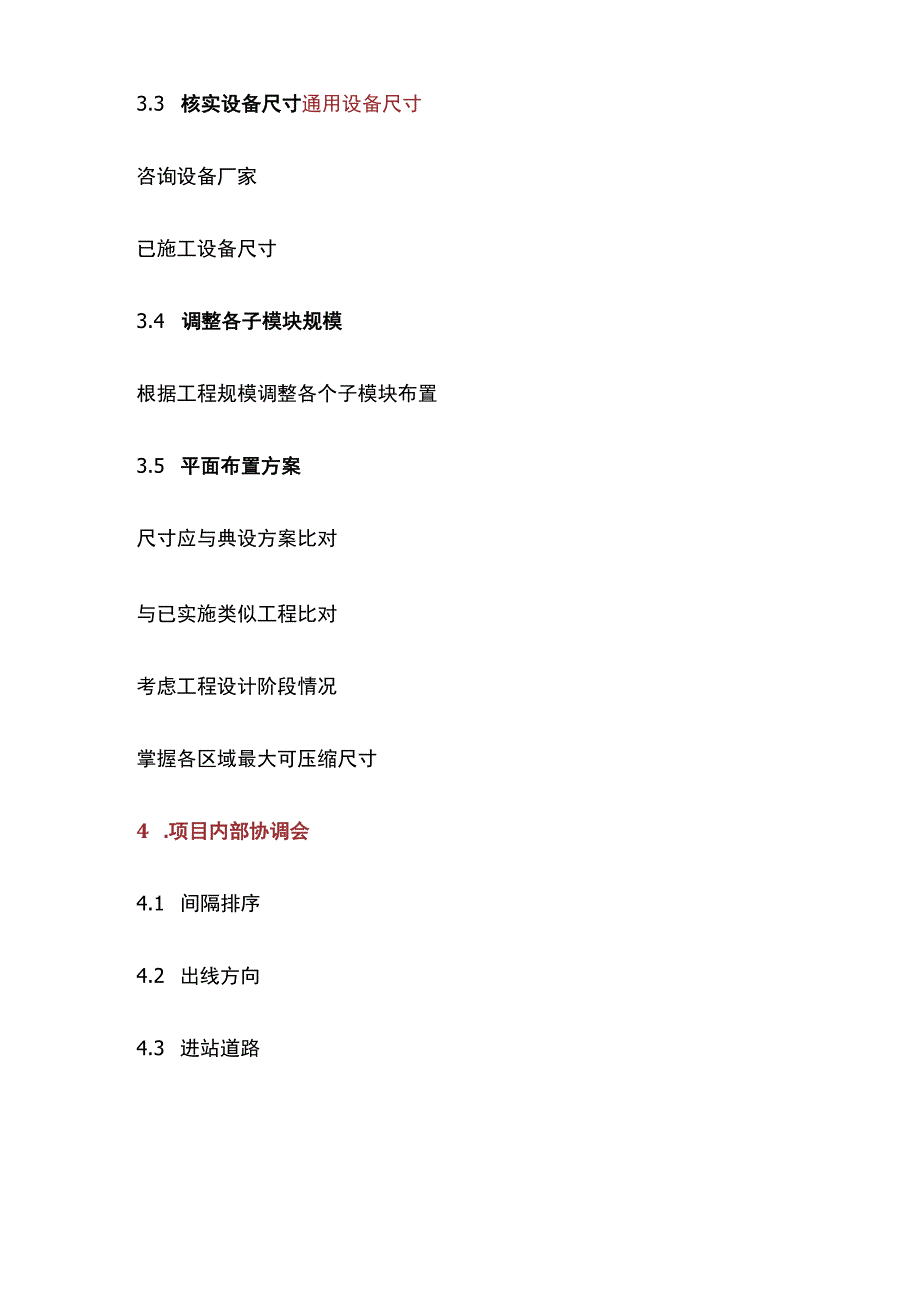

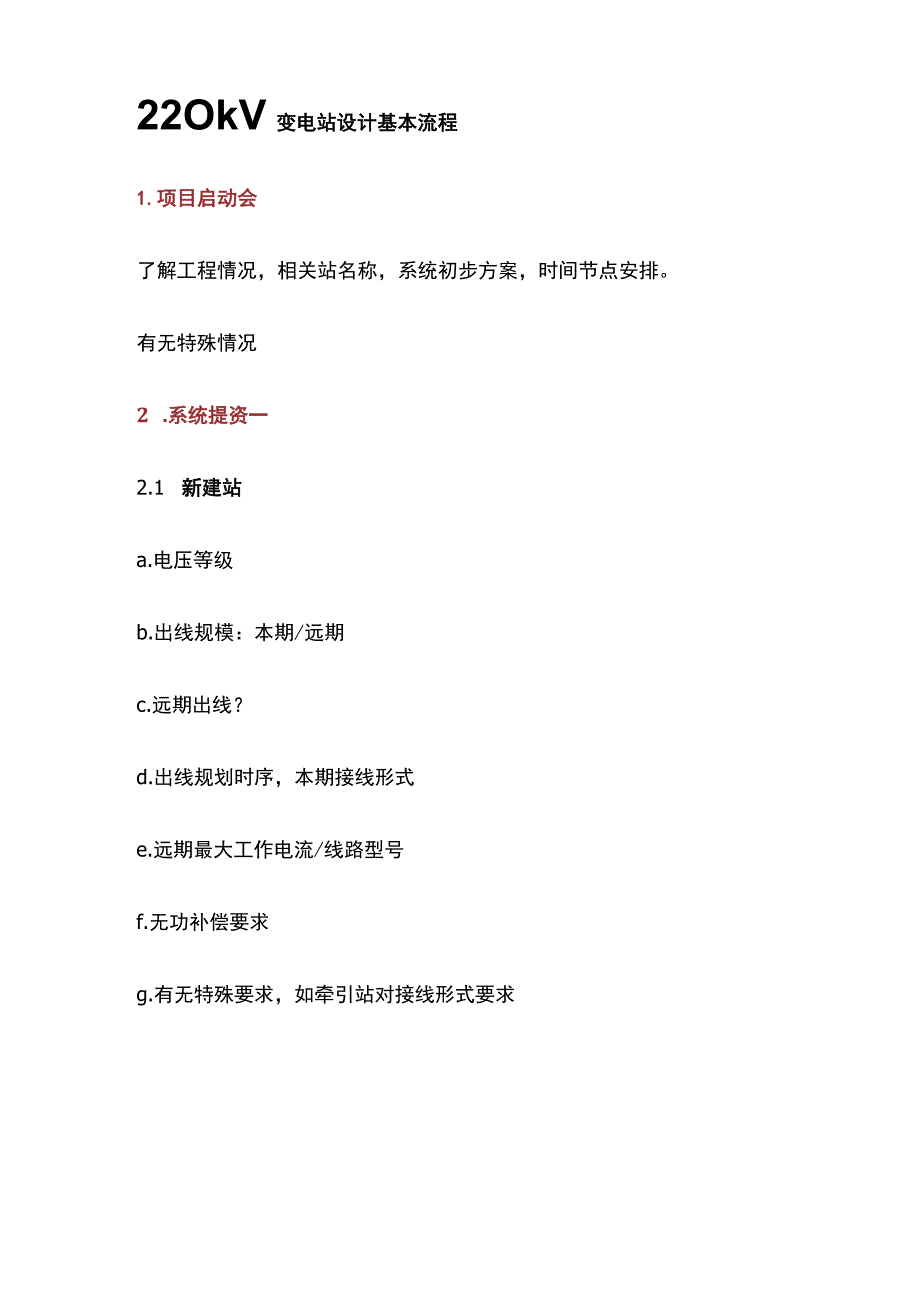

1、22OkV变电站设计基本流程1.项目启动会了解工程情况，相关站名称，系统初步方案，时间节点安排。有无特殊情况2 .系统提资一2.1 新建站a.电压等级b.出线规模：本期/远期c.远期出线？d.出线规划时序，本期接线形式e.远期最大工作电流/线路型号f.无功补偿要求g.有无特殊要求，如牵引站对接线形式要求2.2 地理位置接线图b.远期，包含规划站位置2.3 站址选择a.站址位置b.周边环境c.有无特殊情况3 .电气方案3.1 输入条件接线方案设备选型配电装置型式3.2 参考典设方案与同规模或同电压等级的典设方案比选，必要时可按照2个典设方案进行布置3.3 核实设备尺寸通用设备尺寸咨询设备厂家已施
2、工设备尺寸3.4 调整各子模块规模根据工程规模调整各个子模块布置3.5 平面布置方案尺寸应与典设方案比对与已实施类似工程比对考虑工程设计阶段情况掌握各区域最大可压缩尺寸4 .项目内部协调会4.1 间隔排序4.2 出线方向4.3 进站道路4.4 地震烈度4.6 站外电源4.7 有无特殊情况4.8 设备选型4.9 主接线方案5 .系统提资二5.1 母线通流容量5.2 系统阻抗5.3 短路电流5.4 地理位置接线图（更新）6 .其他专业提资6.1 通信资料电负荷和通信设备6.2 二次资料电负荷及互感器参数确定建筑物布置及道路尺寸6.4 勘测资料土壤电阻率6.5 线路资料a.站外电源方案T接，线路名称，线路电源点，架空/电缆，型号，长度b.站内新建出线间隔，站内收资，线路资料7 .导体设备计算和选型7.1 短路电流计算7.2 母线感应电压计算7.3 接地计算7.4 防雷计算7.5 管母选型计算7.6 支柱绝缘子计算7.8 消弧线圈容量计算7.9 站用电负荷计算8 .组内评审重复流程3,对方案进行优化在组内进行方案评审，记录意见9 .提出资料根据组内评审意见，重复流程3,对方案进行优化提出以下资料：a.电气主接线二次专业b.电气总平面土建专业，线路专业c.土建资料土建专业d.概算资料技经专业10.供电局预审，省经研院评审重复流程3,9完善方案
