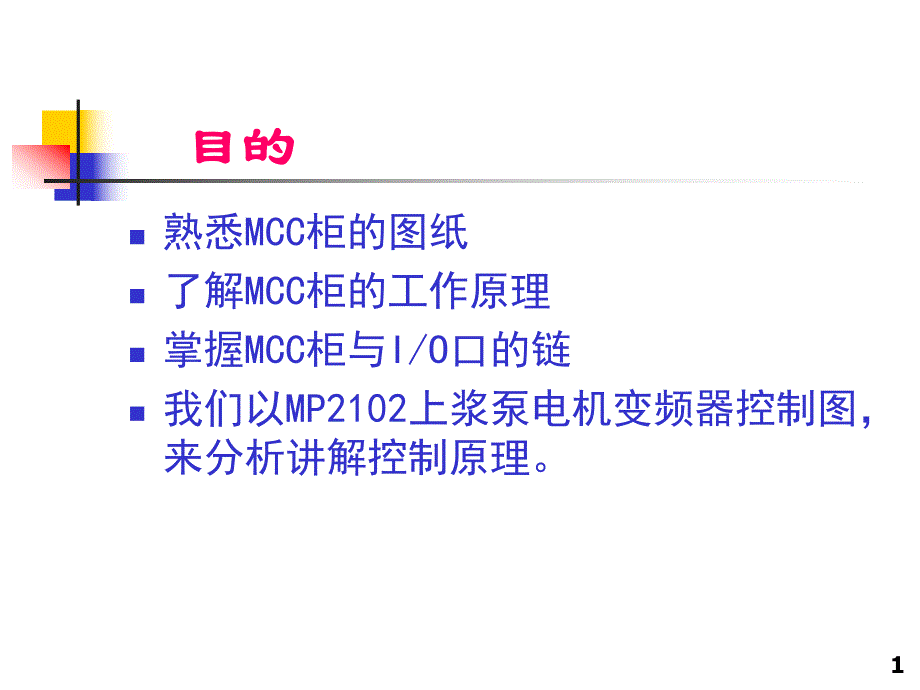

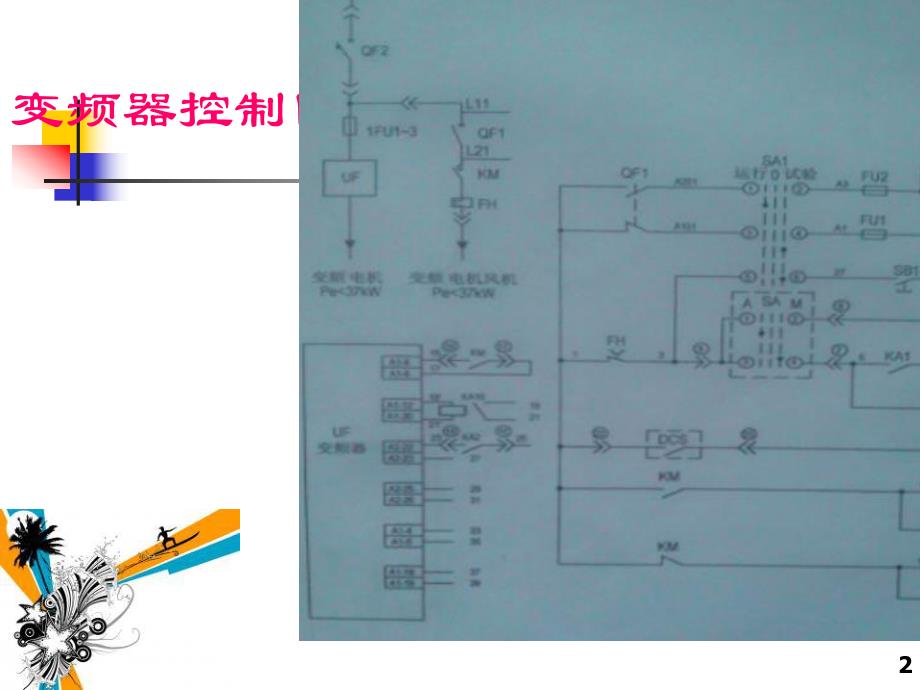

1、MCCMCC变频器变频器目的目的n熟悉MCC柜的图纸n了解MCC柜的工作原理n掌握MCC柜与I/O口的链n我们以MP2102上浆泵电机变频器控制图，来分析讲解控制原理。1变频器控制图2元件概述nQF2:主断路器，通断变频器和冷却风机电源。内置一副辅助触点(一开、一闭)。n1FU:快速熔断器，用来保护变频器内部可控硅元件。nUF:变频器。nQF1:冷却风机电源断路器。nKM:接触器，控制冷却风机主电源的通断，使冷却风机启、停。元件概述nFH:热继电器，用作冷却风机的热保护。nSA1：MCC柜上的选择开关，该开关是左右3位自锁旋转开关。n左位是运行位，是DCS控制位。n右位是试验位，是在本地试验M
2、CC柜的 使用位。试验MCC柜时QF1必须在断开位置。n中间位是停止位，在该位MCC柜的控制电源被断开，MCC不能工作。元件概述nFU1/FU2:是控制回路的两个保险。nSB1:MCC柜上的试验按钮。nSA:现场就地控制柜的选择开关，该开关是3位一自锁、一自复位旋转开关。n0号位，为检修位，在该位MCC柜的控制电源被断开，MCC柜无法工作。n1号位(自锁位)，为工作位，在该位DCS可以控制MCC柜。元件概述n2号位(自复位)，该位是现场启动设备。也就是在1号位旋转到2号位设备启动，如果松手又会在2号位回到1号位设备停止。nKA10:是24VDC继电器。当变频器内部故障时KA10线圈得电。nKA
3、1/KA2:是220VAC继电器。运行工作原理n条件 1)现场选择开关SA必须在1号位(3和5号线导通)。2)断路器QF2和QF1必须在合闸位置。3)MCC柜选择开关SA1必须在运行位 (A201和A3线导通)。4)在各个电气元件是好的情况运行工作原理n步骤 在上述条件下，KA2继电器得电吸合，使KA2的常开点闭合。DCS闭合KA1得电KA1常开点闭合KM得电KM主触点闭合冷却风机工作 KM常开辅助触点闭变频器工作KA10得电KA10常开点闭合给DCS送去一个运行信号。试验工作原理n条件 1)现场选择开关SA必须在1号位(3和5号线导通)。2)断路器QF1必须在断开位置。3)MCC柜选择开关S
4、A1必须在试验位 (A101和A1线导通，3和27号线导通)。4)在各个电气元件是好的情况试验工作原理n步骤 在上述条件下 按下SB1按钮KM得电KM主触点闭合 这时冷却风机和变频器都不工作。只是用来试验MCC柜的热继电器、控制 保险和主接触器的好坏。DCS的I/O口与MCC柜的联接nDI(数字输入):是指MCC柜给DCS的一个开关信号，也就是PLC里所说的1(高位24V)和0(低位0V)。准备信号 MCC柜的继电器KA2的常开点和变频器的内置继电器常开点(A1-22/A1-23)，串联后送DCS一个高位信号。表示MCC柜准备就绪，可以工作。DCS的I/O口与MCC柜的联接 运行信号 是指变频
5、器工作后继电器KA10得电，其 常开点闭合，把一个高位信号送给DCS。表示MCC柜运行正常。故障信号 是指变频器内部出现故障时，变频器内部继电器吸合(A2-25和A2-26，也就是29和30号线导通)，送给DCS一个高位信号，表示变频器有故障。DCS的I/O口与MCC柜的联接nDO(数字输出):是指DCS输出的一个开关信号，也就是PLC里所说的1(高位24V)和0(低位0V)。用来控制隔离继电器的吸合和断开，从而控制MCC柜（启动/停止）DCS的I/O口与MCC柜的联接nAI(模拟输入):是指MCC柜给DCS一个模拟量信号，如4-20MA等可变化的信号。我们常用的是4-20MA，也就是反馈信号（电流、功率）DCS的I/O口与MCC柜的联接nAO(模拟输出):是指DCS送给MCC柜的一个模拟量型号。可以是4-20MA或是DC电压，也就是我们说的给定。图片图片图片图片图片图片
