《聚氨酯胶粘剂.ppt》由会员分享，可在线阅读，更多相关《聚氨酯胶粘剂.ppt（28页珍藏版）》请在第壹文秘上搜索。

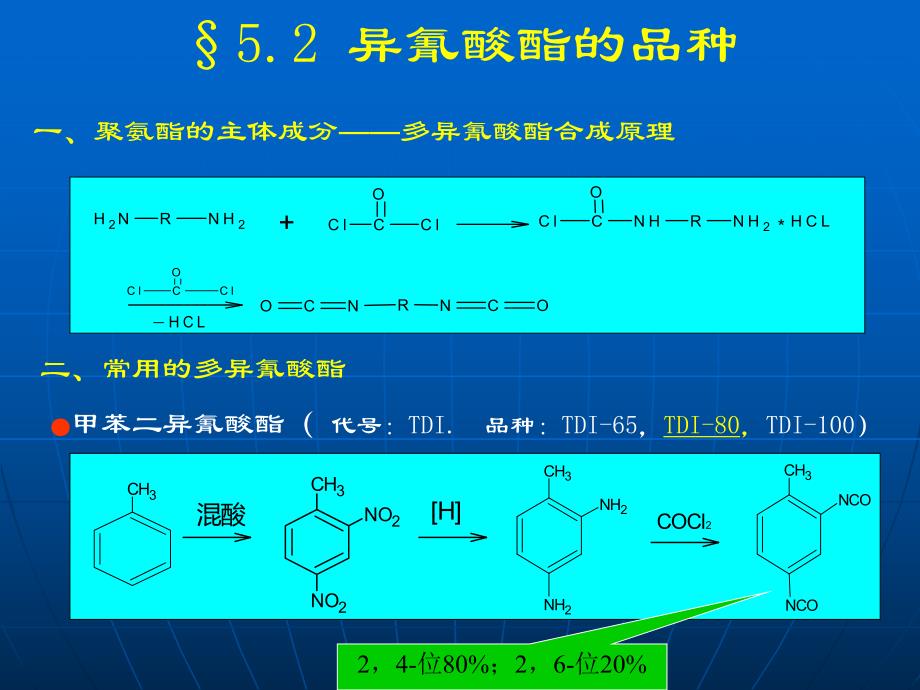

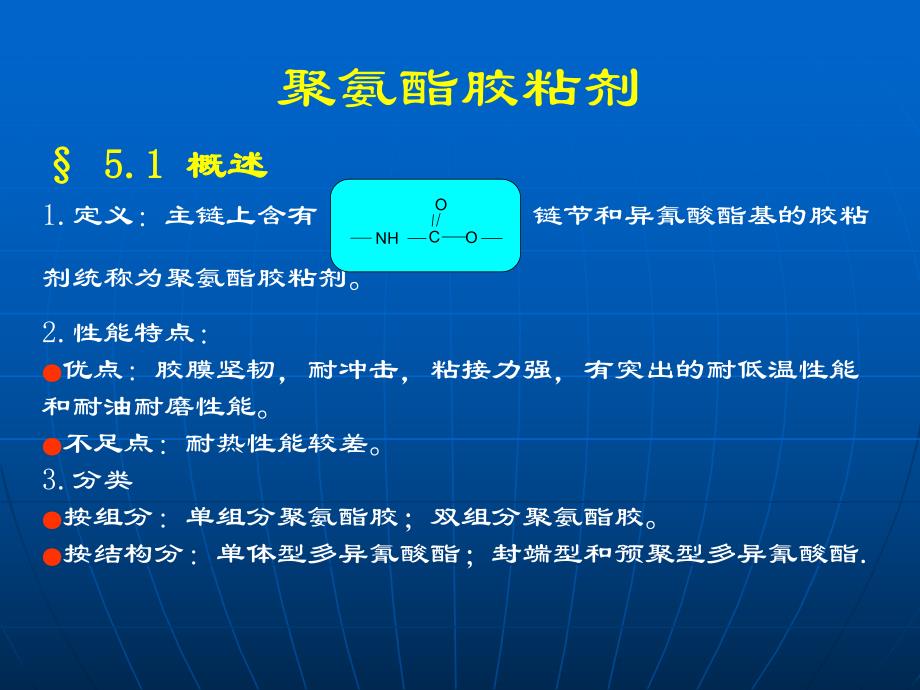

1、 聚氨酯胶粘剂 5.1 5.1 概述概述1.定义：主链上含有 链节和异氰酸酯基的胶粘剂统称为聚氨酯胶粘剂。2.性能特点：优点：胶膜坚韧，耐冲击，粘接力强，有突出的耐低温性能和耐油耐磨性能。不足点：耐热性能较差。3.分类按组分：单组分聚氨酯胶；双组分聚氨酯胶。按结构分：单体型多异氰酸酯；封端型和预聚型多异氰酸酯.NHCOO5.2 异氰酸酯的品种一、聚氨酯的主体成分多异氰酸酯合成原理 NH2RN H2+C lCOC lC lCON HRN H2H C LH C LOCNRNCO*C lCOC l二、常用的多异氰酸酯 甲苯二异氰酸酯（代号：TDI.品种：TDI-65，TDI-80，TDI-100）C

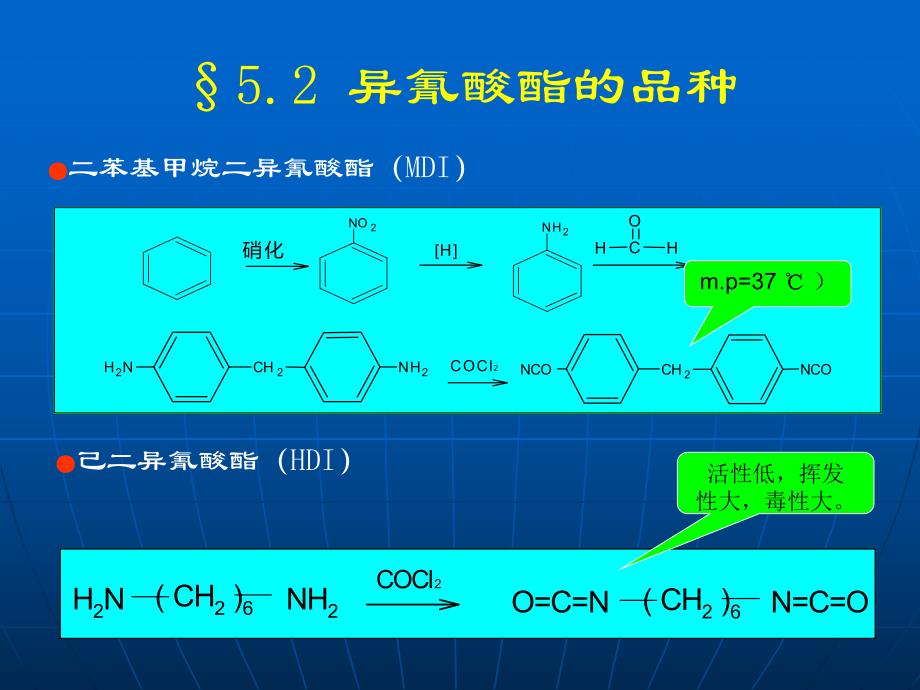

2、H3混酸CH3NO2NO2HCH3NH2NH2COCl2CH3NCONCO2，4-位80%；2，6-位20%5.2 异氰酸酯的品种硝化NO2HNH2COHHCH2NCONCOCOCl2CH2NH2NH2二苯基甲烷二异氰酸酯（MDI）m.p=37 ）己二异氰酸酯（HDI）COCl2(CH2)6H2N NH2(CH2)6O=C=N N=C=O活性低，挥发性大，毒性大。5.2 异氰酸酯的品种异佛尔酮二异氰酸酯（IPDI）OCH3CH3CH3OCH3CH3CH3CNCH3CH3CH3NH2CNCH3CH3CH3NH2CH2NH2CH3CH3CH3NCOCH2NCOHCNLeukart反应 HCNH2O
3、HCOCl2 特点：1.反应性比芳香族二异氰酸酯低，挥发性也低；2.耐光学稳定性、耐化学药品性优良，不变黄；3.用于制造高档聚胺酯胶粘剂。5.2 异氰酸酯的品种萘-1，5-二异氰酸酯（NDI）+HNO3NO2NO2NH2NH2NCONCOH2COCl2 NDI 用于制造高弹性和高硬度的聚氨酯弹性体与胶粘剂。5.3 聚氨酯的合成及其固化原理一、合成原理1.常是由多异氰酸酯与多元醇反应制备CH3NCONCO+OHROHCH3NHCOOROHNCO2.聚氨酯预聚体的合成-NCO/-OH1,异氰酸基封端，储存稳定性差。RN HCOOR1OCNCON HORNCO nNCORNCO+RO HOH(n+1
4、)n5.3 聚氨酯的合成及其固化原理3.注意：（1）HO-R-OH用前须真空脱水（多元醇易吸水）。（2）合成温度不能超过130C（防止NH与N=C=O反应）（3）产物必须真空蒸馏脱除残余的异氰酸酯NCORNCO+R1OHOH n (n+1)nOHR1OCORNH COOR1OHNH-NCO/-OH1，羟基封端，储存稳定性好，但使用时需加MDI，故毒性较大。5.3 聚氨酯的合成及其固化原理二、聚氨酯的固化原理 聚氨酯结构的通式：nIR1OCORNHCOOINHp主链上含有胺基甲酸酯基（-NHCOO-）,故称聚氨酯胶粘剂。因其分子中含有极性基团-NCO,提高了对各种材料的粘结性。1.多异氰酸酯胶粘
5、剂与水的扩链交联固化（吸潮固化型PU）NCORNHCOOCONHRNCO+OH2NCORNHCOOCONHRNHCONHRNHCOOCONHRNCO+CO225.3 聚氨酯的合成及其固化原理2.预聚体异氰酸酯胶粘剂与二元醇扩链NCORNHCOOCONHRNCO+2OHR1OHNCORNHCOOCONHRNHCOOR1NHRNHCOOCONHRNCOCOO 属双组分PU胶粘剂，性能最好，应用最广。3.交联 可用OCNNCO或甲醛进行交联（略）5.4 聚氨酯胶粘剂的配方组份1.异氰酸酯（主体材料）：常用品种：TDI、MDI、HDI、IPDI、NDI等。2.多羟基化合物（关键组分,决定胶的性能）常用
6、的多羟基化合物：（1）聚酯 如：聚己二酸乙二醇酯（M2000）：307聚酯、309聚酯、311聚酯等；（2）聚醚 如：聚乙二醇（M=10002000）：N-204、N-210、N-215、N-220、N-235聚醚等、（3）环氧树脂 如：E20，E12等（4）蓖麻油等5.4 聚氨酯胶粘剂的配方组份3.溶剂溶剂选择原则：（1）挥发性（2）溶解性（3）不与N=C=O发生反应，且不影响其活性（4）含水量极少，纯度一般在99.5%以上（5）极性不能太大，否则使反应变慢.常用的溶剂：甲苯，氯苯、二氯乙烷、醋酸丁酯、醋酸乙酯、环己酮等有机溶剂.5.4 聚氨酯胶粘剂的配方组份4.催化剂作用：提高或控制固化速
7、度。常用催化剂：（1）叔胺，三乙烯胺N-(CH2CH2)3-N（效果好),甲基二乙醇胺、三乙醇胺等。（2）有机金属盐：二丁基二月桂酸锡、环烷酸钴、环烷酸锌、环烷酸铅、锌酸铅。（3）有机磷：三丁基磷、三乙基磷等。5.4 聚氨酯胶粘剂的配方组份5.填料作用：降低成本，减少收缩率。常用填料：滑石粉、重晶石粉、云母粉、碳酸钙、氧化钙、石棉粉、二氧化钛、石棉粉、铝份、铁粉、刚玉粉、金刚沙等。注意：粉状填料中常吸附有一定量的水分，故应用之前，应预先高温烘干。5.5 聚氨酯胶粘剂的制备与配方一.多异氰酸酯胶粘剂（单组分）1.配制：将多异氰酸酯单体与溶剂按一定比例混合均匀，即可配制成多异氰酸酯胶粘剂（单组分）
8、。2.固化原理：NCO与被粘物表面OH作用，可在常温或高温下固化。3.多异氰酸树脂胶粘剂的特点：1）多异氰酸酯分子量低，渗透力强，且反应后性高，故粘结力很强；2）固化后，耐热、耐溶剂性能好。3）含游离异氰酸酯基团高，对潮气敏感、有毒性。4）多异氰酸酯分子量低，固化后，胶层硬度高，有脆性，常需改性。4.多异氰酸树脂胶粘剂的配方实例：JQ-1胶配方：组分:质量份：三苯基甲烷三异氰酸酯 20 氯苯 80固化条件：0.3MPa压力，140下固化30min.应用：可用于橡胶与金属（粘结力不小于4.0MPa）、橡胶与织物（粘结力不小于1.6MPa）的粘结。5.5 聚氨酯胶粘剂的制备与配方二.封端型异氰酸树
9、脂胶粘剂1.封端型异氰酸树脂胶粘剂（单组分）封端型异氰酸酯是异氰酸酯与苯酚或其他羟基化合物反应生成一种具有氨酯结构，暂时封闭了活泼的异氰基的胶粘剂。具有不怕水、稳定性高的特点。2.封闭与固化机理：封端型异氰酸加成物（如与ph-OH）在150C以上，反应逆向进行，恢复活性，粘接面接触加压即可固化。R(CNO)n +nBH()nNHCOBR5.5 聚氨酯胶粘剂的制备与配方常见的异氰酸酯封闭剂：苯酚、叔丁醇、丙二酸二乙酯、己内酰胺。封端型异氰酸加成物的解离温度一般在60-200之间。但加入叔胺、有机锡等催化剂，可降低解离温度，加速解离反应。在封闭剂相同时，HDI比TDI的封闭解离温度要高10-20。
10、5.5 聚氨酯胶粘剂的制备与配方储存稳定性：苯酚（20d）叔丁醇（40d）丙二酸二乙酯（3月）己内酰胺（半年）。3.影响封闭型胶粘剂性能的因素 1）封闭剂对封闭率及储存稳定性的影响：封闭率：苯酚 叔丁醇 丙二酸二乙酯己内酰胺 封闭率与封闭剂的反应活性有关，活性越高，封闭率越高；而反应活性与其碱性有关，碱性越强，活性越高。5.5 聚氨酯胶粘剂的制备与配方2）封闭反应催化剂的选择：催化剂的碱性和亲核性越强，其催化活性越高。常用的催化剂：有机锡、叔胺、碱金属的醇盐、酚盐。催化剂对封闭与解离正逆反应均有催化作用，应注意选用。3）封闭反应中溶剂的选择：为降低粘度，防止异氰酸酯在强碱催化下发生二聚、三聚，
11、常需使用溶剂。常用的溶剂：甲苯、DMF.5.5 聚氨酯胶粘剂的制备与配方4.封闭型异氰酸树脂胶粘剂的配方实例：普通封闭型异氰酸树脂胶粘剂配方1：组分:质量份：聚己二酸己二醇 202 二乙烯三胺 3.3 TDI（丁酮肟封闭，摩尔比1：1）34.8固化条件：涂胶后，120下固化20min.应用：可用于织物（粘结力不小于26.0MPa），伸长率610%。5.5 聚氨酯胶粘剂的制备与配方封闭型异氰酸树脂胶粘剂配方2：组分:质量份：Hylene MP（苯酚封闭的MDI）水分散液（40%）27.5 氯丁胶乳 173 氧化锌 15 防老剂（酚类）6固化条件：涂胶后，0.2MPa，140下固化20-40min
12、.应用：可用于胶片、织物的粘结（粘结强度不小于5.6kN/m）。5.5 聚氨酯胶粘剂的制备与配方1.预聚体型聚氨酯树脂胶粘剂（双组分）将多异氰酸酯单体与多羟基树脂反应，生成的预聚体作甲组分，将多羟基树脂（如：聚酯，聚醚）、催化剂与溶剂作乙组分配制而成的胶粘剂（双组分）。2.预聚体的制备 三三.预聚体型聚氨酯树脂胶粘剂预聚体型聚氨酯树脂胶粘剂RN HCOOR1OCNCON HORNCO nNCORNCO+RO HOH(n+1)n制备的技术关键是异氰酸酯基的含量，一般应控制在：0.01-0.2之间。5.5 聚氨酯胶粘剂的制备与配方3.预聚体型聚氨酯树脂胶粘剂（双组分）的特点 1）两个组分混合后，通
13、过反应固化，属于反应型胶粘剂。2）性能及粘度可调。3）可室温固化，也可高温固化。4）粘结强度大（可做结构胶），粘接范围广，是聚氨酯树脂胶粘剂中品种最多，产量最大的产品。5.5 聚氨酯胶粘剂的制备与配方4.双组分预聚体型聚氨酯胶粘剂配方设计 主要考虑：1）羟基组分（甲组分）的选择；2）聚氨酯预聚体型的合成（乙组分）；3）固化剂的选择；4）溶剂的选择。5.5 聚氨酯胶粘剂的制备与配方5.双组分预聚体型聚氨酯胶粘剂配方实例通用双组分聚氨酯胶粘剂配方：组分:质量份：甲：聚酯聚氨酯预聚体的丙酮溶液 100 乙：三羟甲基丙烷与TDI加成物的醋酸乙酯溶液 10-50配制与固化：（n+1）mol乙二醇加 nm
14、ol己二酸聚合脱水后，加入0.5n mol TDI，在85反应1h，产物溶于丙酮（固含量30%）制得甲组分；1mol三羟甲基丙烷和3molTDI反应，产物溶于醋酸乙酯（固含量60%）中制得乙组分。固化条件：涂胶后，在0.03-0.05MPa下，室温固化24h。应用：可用于橡胶、金属、硬塑料、木材、陶瓷等的粘结。5.5 聚氨酯胶粘剂的制备与配方铁锚101胶粘剂配方：组分:质量份：甲：端羟基线型聚氨酯 100 乙：改性TDI 10固化条件：涂胶后，在0.03-0.05MPa下，室温固化5-7D;或100,1.5-2h;或130,0.5h。应用：可用于铝合金、钢、硬聚氯乙烯、木材等的粘结。5.5 聚
15、氨酯胶粘剂的制备与配方四四.潮湿固化型聚氨酯树脂胶粘剂潮湿固化型聚氨酯树脂胶粘剂1.潮湿固化型聚氨酯树脂胶粘剂（单组分）制备：将多异氰酸酯与多羟基树脂加成物（摩尔比2：1）与溶剂配置而成（NCO封端）。固化：常温下，遇到空气中的潮气即反应固化。特点：使用方便；韧性较好；但空气的湿度对粘接速度和粘结性能有一定影响。5.5 聚氨酯胶粘剂的制备与配方5.5 聚氨酯在鞋类的应用我国是一个制鞋大国，鞋用胶黏剂的发展经历3代后，随着全球性环保意识的提高，以及石油危机的加剧，促使第四代环保无溶剂型和水基型鞋用粘胶剂的出现，近年来水性聚氨酯的制备工艺已日趋成熟。对于一些低极性鞋材的粘接，聚氨酯胶黏剂的剥离强度达不到要求。通过添加增粘树脂等进行改性，可开发具有结晶度高、结晶速度快、内聚强度大和剥离强度比较理想的聚氨酯鞋用胶黏剂。
