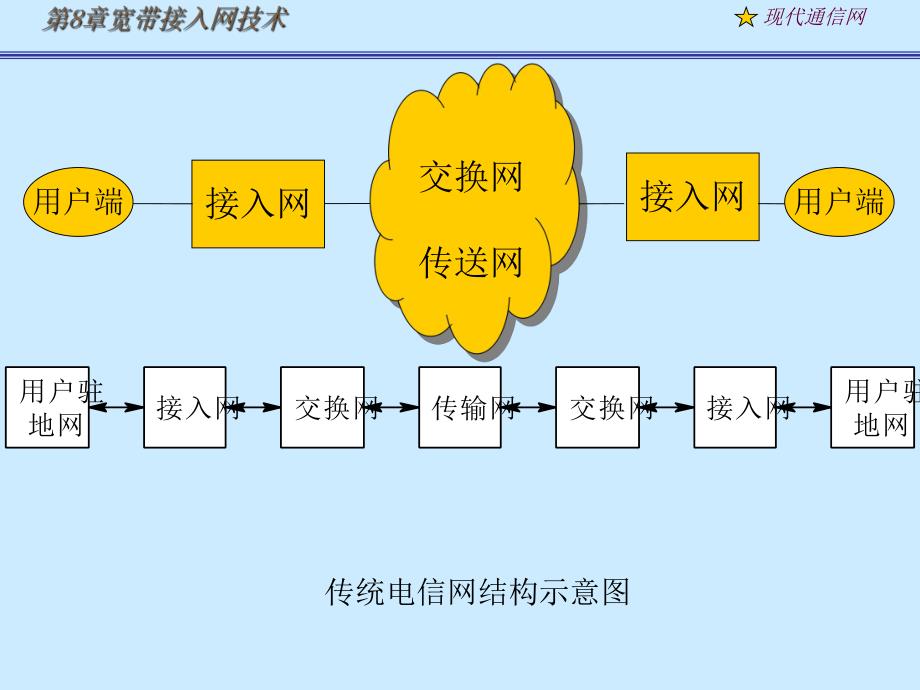

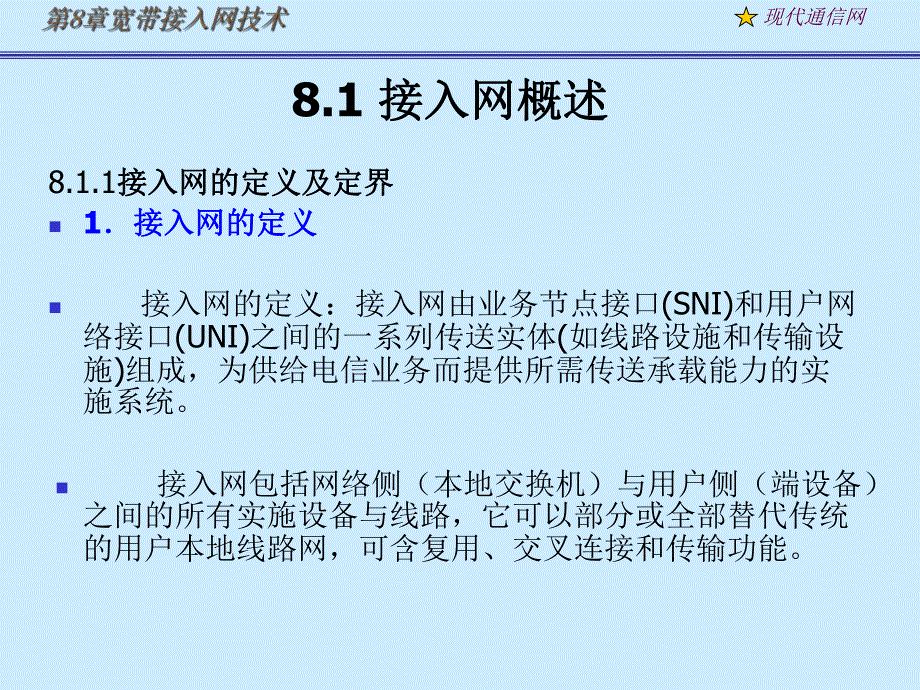

1、现代通信网8.1 接入网概述接入网概述8.1.1接入网的定义及定界接入网的定义及定界n1接入网的定义接入网的定义n 接入网的定义：接入网由业务节点接口(SNI)和用户网络接口(UNI)之间的一系列传送实体(如线路设施和传输设施)组成，为供给电信业务而提供所需传送承载能力的实施系统。n 接入网包括网络侧（本地交换机）与用户侧（端设备）之间的所有实施设备与线路，它可以部分或全部替代传统的用户本地线路网，可含复用、交叉连接和传输功能。现代通信网传统电信网结构示意图 用户驻地网接入网交换网传输网交换网接入网用户驻地网用户端接入网 交换网 传送网用户端接入网现代通信网 接入网是由传统的用户环路发展而来，

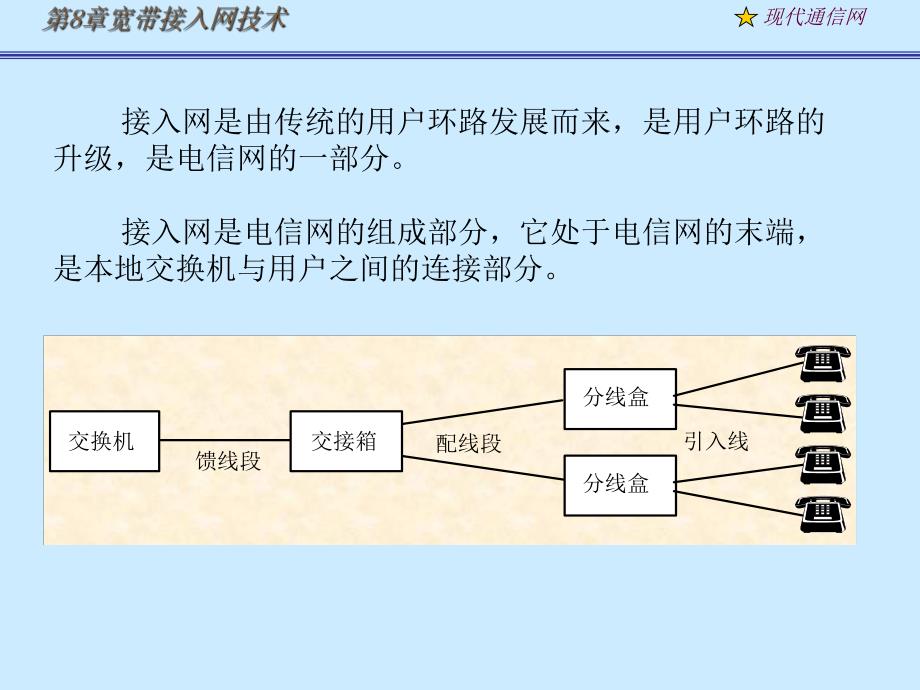

2、是用户环路的升级，是电信网的一部分。接入网是电信网的组成部分，它处于电信网的末端，是本地交换机与用户之间的连接部分。引入线馈线段配线段交接箱交换机分线盒分线盒现代通信网 接入网处于整个电信网的网络边缘，用户的各种业务通过接入网进入核心网。由于在电信网中的位置和功能不同，接入网与核心网有着非常明显的差别。现代通信网 *接入网支持的接入业务的类型接入网支持的接入业务的类型（1）窄带业务）窄带业务模拟租用线业务；ISDN基本接入和一次群接入业务；非本地交换业务；低速数据业务；N64kbit/s数据租用业务等。（2）宽带业务）宽带业务宽带数据业务；视频点播（VOD）业务；交互式图像游戏；交互式图像业务
3、；远程教育业务。现代通信网2.接入网的定界接入网的定界 接入网的接口接入网的接口 电信管理网(TMN)接入网(AN)业务节点(SN)SNIUNIQ3Q3现代通信网接入网的接口接入网的接口 5.1.3 1用户网络接口（用户网络接口（UNI）用户网络接口是用户与接入网（AN）之间的接口，主要包括模拟2线音频接口、64 kbits接口、2048Mbits接口、ISDN基本速率接口(BRI)和基群速率接口(PRI)等。2业务节点接口业务节点接口(SNI)（1）业务节点接口）业务节点接口(SNI)的概念与种类的概念与种类业务节点接口是接入网（AN）和业务节点（SN）之间的接口。业务节点接口主要有两种：模
4、拟接口(即Z接口)，它对应于UNI的模拟2线音频接口，提供普通电话业务或模似租用线业务。数字接口，即V5接口，它又包含V51接口和V 52接口，以及对节点机的各种数据接口或各种宽带业务口。现代通信网n3维护管理接口（维护管理接口（Q3）n 维护管理接口是电信管理网(TMN)与电信网各部分的标准接口。接入网作为电信网的一部分也是通过Q3接口与TMN相连，便于TMN实施管理功能。现代通信网8.1.2 接入网的功能结构接入网的功能结构 现代通信网 接入网的功能结构分成用户口功能用户口功能(UPF)(UPF)、业务口业务口功能功能(SPF)(SPF)、核心功能核心功能(CF)(CF)、传送功能传送功能
5、(TF)(TF)和ANAN系统管系统管理功能理功能(SMF)(SMF)这五个基本功能组。（1 1）用户口功能）用户口功能 用户口的主要功能是：终结UNI功能；AD转换和信令转换；UNI的激活去激活；UNI承载通路承载能力的处理；UNI的测试和UPF的维护；管理和控制功能。现代通信网 （2 2）业务口功能）业务口功能 业务口的主要功能是：终结SNI功能；将承载通路的需要和即时的管理及操作需要映射进核心功能；对特定的SNI所需要的协议作协议映射；SNI的测试和SPF的维护；管理和控制功能。现代通信网 （3 3）核心功能）核心功能 核心功能是：接入承载通路的处理；承载通路集中；信令和分组信息复用；A
6、TM传送承载通路的电路模拟；管理和控制功能。现代通信网 （4 4）传送功能）传送功能 传送功能是为AN中不同地点之间公用承载通路的传送提供通道，也为所用传输媒介提供媒介适配功能，主要功能是：复用功能；交叉连接功能；管理功能；物理媒介功能。现代通信网 （5 5）ANAN系统管理功能系统管理功能 AN系统管理功能(AN-SMF)的主要作用是协调AN内UPF，SPF，CF和TF的指配、操作和维护，也负责协调用户终端(经UNI)和业务节点(经SNI)的操作功能。现代通信网n根据接入网的功能结构分层模型，接入网的传根据接入网的功能结构分层模型，接入网的传送网划分为：送网划分为：n电路层、电路层、n通道层
7、、通道层、n传输媒质层传输媒质层。n 三层之间相互独立，相邻层之间符合客户三层之间相互独立，相邻层之间符合客户服务者关系。服务者关系。8.1.3 通用协议参考模型通用协议参考模型现代通信网现代通信网现代通信网表表1-1接入网分层属性示例接入网分层属性示例业务层电话、图像、数据、多媒体电路层电路方式、X.25分组方式、帧中继方式、ATM信元方式、其他通道层PDH、SDH、ATM、其他传输媒质双绞线、同轴电缆、光纤、无线、卫星现代通信网（1）电路层（）电路层（CL）n电路层（电路层（CL）网络涉及电路层接入点之间的信息传递并）网络涉及电路层接入点之间的信息传递并独立传输通道层。独立传输通道层。n电
8、路层网络直接面向公用交换业务，并向用户直接提供通电路层网络直接面向公用交换业务，并向用户直接提供通信业务。信业务。n例如：电路交换业务、分组交换业务和租用线业务等。例如：电路交换业务、分组交换业务和租用线业务等。n按照提供业务的不同又可以区分出不同的电路层网络。按照提供业务的不同又可以区分出不同的电路层网络。现代通信网（2）传输通道层）传输通道层n传输通道层（传输通道层（TP）网络涉及通道层接入点之间的信息）网络涉及通道层接入点之间的信息传递并支持一个或多个电路层网络，传递并支持一个或多个电路层网络，n为其提供传送服务，通道的建立可由交叉连接设备负为其提供传送服务，通道的建立可由交叉连接设备负
9、责。责。现代通信网（3）传输媒质层）传输媒质层n传输媒质层（传输媒质层（TM）与传输媒质（如光缆、微波等）有关，）与传输媒质（如光缆、微波等）有关，n它支持一个或多个通道层网络，为通道层网络节点（如它支持一个或多个通道层网络，为通道层网络节点（如DXC）之）之间提供合适的通道容量，间提供合适的通道容量，n若作进一步划分，该层又可细分为段层和物理层若作进一步划分，该层又可细分为段层和物理层。n（4）接入承载处理功能层（）接入承载处理功能层（AF）n位于电路层上面，再加上层管理和系统管理功能后，就位于电路层上面，再加上层管理和系统管理功能后，就构成了接入网通用协议参考模型。构成了接入网通用协议参考模型。现代通信网8.1.4 接入网的传输技术及分类接入网的传输技术及分类 1 1接入网的传输技术接入网的传输技术 接入网可利用铜线、光纤、微波、卫星等多种传输媒介，以及采用多种多样的传输方式、传输技术及手段。现代通信网 2 2接入网的分类接入网的分类 根据接入网所采用的传输媒介和传输技术，接入网分类如下：光纤接入网 有线接入网 铜线接入网 混合光纤/铜轴接入网接入网 固定无线接入网 无线接入网 移动无线接入网现代通信网表1 接入网分类表 现代通信网
