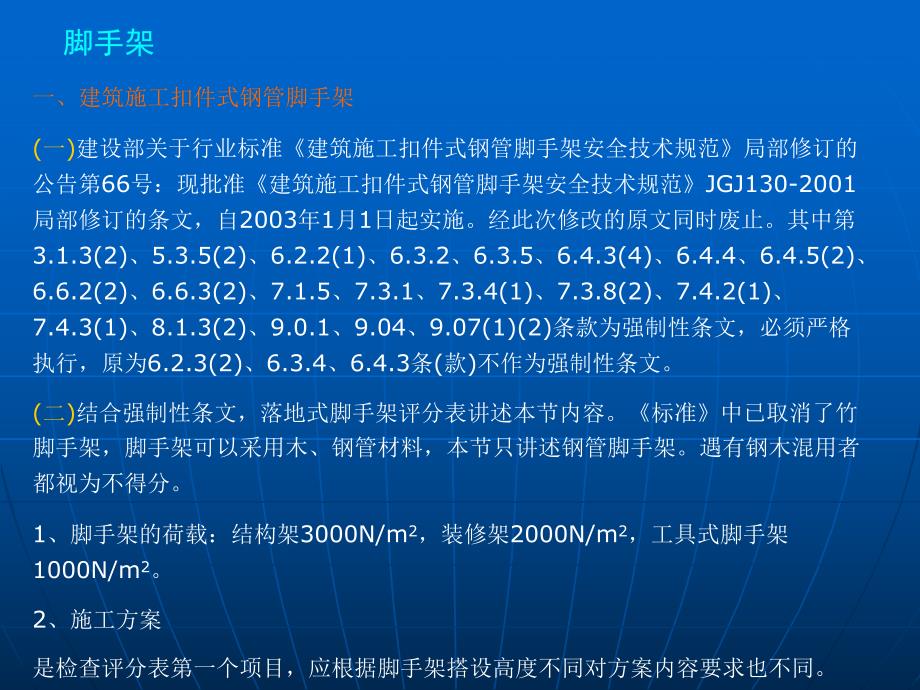

脚手架脚手架建筑施工安全检查标准.ppt_第2页
第2页 / 共29页

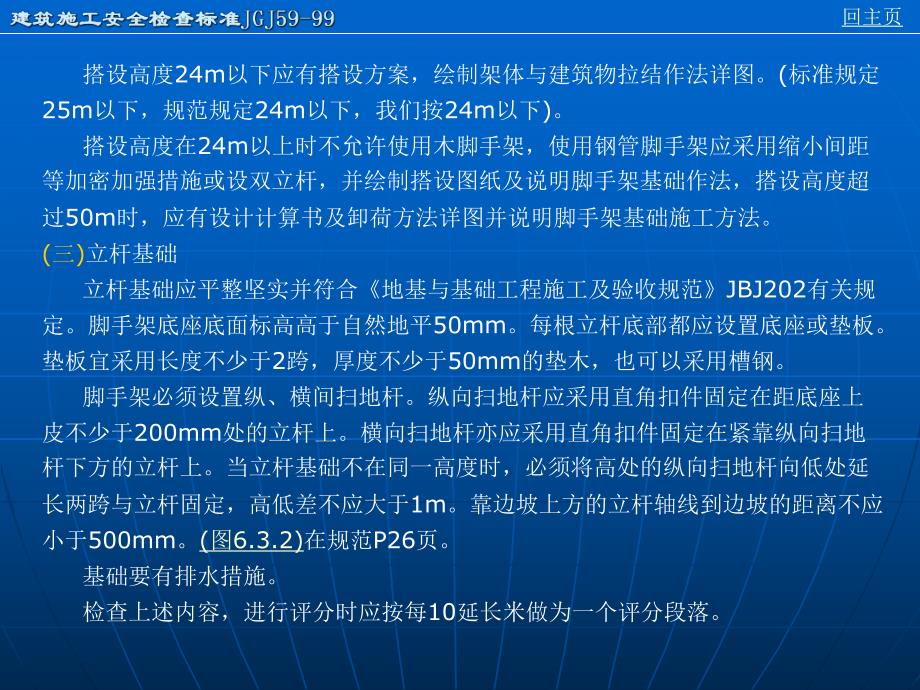

脚手架脚手架建筑施工安全检查标准.ppt_第3页
第3页 / 共29页
脚手架脚手架建筑施工安全检查标准.ppt_第4页
第4页 / 共29页
脚手架脚手架建筑施工安全检查标准.ppt_第5页
第5页 / 共29页
脚手架脚手架建筑施工安全检查标准.ppt_第6页
第6页 / 共29页
脚手架脚手架建筑施工安全检查标准.ppt_第7页
第7页 / 共29页
脚手架脚手架建筑施工安全检查标准.ppt_第8页
第8页 / 共29页
脚手架脚手架建筑施工安全检查标准.ppt_第9页
第9页 / 共29页
脚手架脚手架建筑施工安全检查标准.ppt_第10页
第10页 / 共29页
亲,该文档总共29页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《脚手架脚手架建筑施工安全检查标准.ppt》由会员分享,可在线阅读,更多相关《脚手架脚手架建筑施工安全检查标准.ppt(29页珍藏版)》请在第壹文秘上搜索。

1、【脚手架】脚手架建筑施工安全检查标准脚手架一、建筑施工扣件式钢管脚手架(一)建设部关于行业标准建筑施工扣件式钢管脚手架安全技术规范局部修订的公告第66号:现批准建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001局部修订的条文,自2003年1月1日起实施。经此次修改的原文同时废止。其中第3.1.3(2)、5.3.5(2)、6.2.2(1)、6.3.2、6.3.5、6.4.3(4)、6.4.4、6.4.5(2)、6.6.2(2)、6.6.3(2)、7.1.5、7.3.1、7.3.4(1)、7.3.8(2)、7.4.2(1)、7.4.3(1)、8.1.3(2)、9.0.1、9.04、9.07

2、(1)(2)条款为强制性条文,必须严格执行,原为6.2.3(2)、6.3.4、6.4.3条(款)不作为强制性条文。(二)结合强制性条文,落地式脚手架评分表讲述本节内容。标准中已取消了竹脚手架,脚手架可以采用木、钢管材料,本节只讲述钢管脚手架。遇有钢木混用者都视为不得分。1、脚手架的荷载:结构架3000N/m2,装修架2000N/m2,工具式脚手架1000N/m2。2、施工方案是检查评分表第一个项目,应根据脚手架搭设高度不同对方案内容要求也不同。搭设高度24m以下应有搭设方案,绘制架体与建筑物拉结作法详图。(标准规定25m以下,规范规定24m以下,我们按24m以下)。搭设高度在24m以上时不允许

3、使用木脚手架,使用钢管脚手架应采用缩小间距等加密加强措施或设双立杆,并绘制搭设图纸及说明脚手架基础作法,搭设高度超过50m时,应有设计计算书及卸荷方法详图并说明脚手架基础施工方法。(三)立杆基础 立杆基础应平整坚实并符合地基与基础工程施工及验收规范JBJ202有关规定。脚手架底座底面标高高于自然地平50mm。每根立杆底部都应设置底座或垫板。垫板宜采用长度不少于2跨,厚度不少于50mm的垫木,也可以采用槽钢。脚手架必须设置纵、横间扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不少于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度时,必须将

4、高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。(图6.3.2)在规范P26页。基础要有排水措施。检查上述内容,进行评分时应按每10延长米做为一个评分段落。回主页(四)架体与建筑结构拉结 对高度在24m以下的脚手架,宜采用刚性连墙件与建筑物可靠连接,亦可以采用拉筋和顶撑配合使用的附墙连接方式,严禁使用仅有拉筋的柔性连墙体。对高度24m以上的双排脚手架,必须采用刚性的连墙件与建筑结构可靠连接。连墙件的构造应符合以下规定:1、连墙件中的连墙件或拉筋宜呈水平设置,当不能水平设置时,脚手架连接的一端应向下斜连接,不应采用向上斜拉接。2、

5、连墙件必须采用可承受拉力和压力的构造。请大家翻到规范P28对此做进行修改构造之后内容全部删除。3、连墙件布置最大间距(拉接点布置)。附图表6.4.1(P27)。4、连墙件的布置应符合以下规定:1)宜靠近主节点设置,偏离主节点的距离不应大于300mm。2)应从底层第一步纵向水平杆处开始设置。3)宜优先采用菱型布置,也可以选用方形、矩形布置。4)一字型、开口型脚手架的两端必须设置连墙件,连墙件的垂直距离不应大于建筑物的层高,并不应大于4m(2步)。回主页(五)杆件间距与剪刀撑1、符合在基本风压等于或小于0.3KN/m2的地区,对于仅有栏杆和挡板的敞开式脚手架,每个连墙点覆盖的面积不大于30m2,连

6、墙件构造符合规范要求时,验算脚手架立杆的稳定性,可不考虑风荷载作用的规定时,常用敞开式单、双排脚手架结构尺寸,宜按表6.1.1-1、表6.1.1-2采用附表在P22页。2、纵向水平杆的构造应符合以下规定:1)纵向水平杆宜设置在立杆内侧,其长度不宜小于3跨;2)纵向水平杆接长宜采用对接或搭接。对接、搭接应符合下列规定:a、纵向水平杆的对接扣件应交错布置,两根相邻纵向水平杆的接头不宜置在同步或距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的1/3,(图6.2.1-1)P23。b、搭接长度不应小于1m,应等距离设置三个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平端的距离不应小于10

7、0mm。c、当使用冲压钢脚手板、木脚手板、竹串片脚手板时,纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上。当使用竹笆脚手板时,纵向水平杆应采用直角扣件固定在横向水平杆上,并应等间距布置,间距不应大于400mm,图6.2.1-2,P24。回主页3、横向水平杆的构造应符合以下规定:1)主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。(P24)该条以后条文删除。2)作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置。最大间距不大于纵距的1/2。4、剪刀撑双排脚手架应设剪刀撑与横向斜撑,单排脚手架应设剪刀撑,剪刀撑设差应符合以下要求:1)每道剪刀撑跨越立杆的根数宜按表

8、6.6.2规定确定(P30),每道剪刀撑宽度不应小于4跨,且不应小于6m,斜杆与地面倾角宜在4560之间。2)高度在24m以下的单、双排脚手架,均必须在外侧面的两端各设置一道剪刀撑,并应由底至顶连续设置,本条文以后条款删除。(P31)。3)高度在24m以上的双排脚手架应在外侧面整个长度和高度上连续设置剪刀撑。4)剪刀撑斜杆的接长宜采用搭接,搭接长度不小于1m,应采用不少于2个旋转扣件固定。端部扣件盖板的边缘至杆端距离不小于100mm。搭接点应交错布置,两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离宜不小于500mm,各接头中心至主节点的距离不宜大于步距的

9、1/3。回主页5)高度在24m以上的双排脚手架应在外侧面整个长度和高度上连续设置剪刀撑。6)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不宜大于150mm。(六)脚手板与防护栏杆1、脚手板可采用钢、木、竹材制度,每块质量不宜而大于30kg,主要有冲压钢脚手板、木脚手板,厚度不小于50mm,竹串片板、竹笆板。2、脚手板设置应符合以下规定:1)作业层脚手板应满铺、铺稳,离开墙面120150mm。所谓满铺是没有空隙,要严密。2)冲压钢脚手板、木脚手板、竹串片脚手板,应设置在三根横向水平杆上,当脚手板长度小于2m时,可采用两根横向水平杆支撑,但应将脚手

10、板两端与其可靠固定,严防倾翻。3)竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设,且采用对接平铺,四个角用直径1.2mm的镀锌钢丝固定在纵向水平杆上。4)作业层端部脚手板探头长度应取150mm板两端与支撑杆固定。脚手板探头长度200mm及以上为探头板,发现一处探头板扣2分。自顶层作业层的脚手板往下计,宜每隔12M满铺一层脚手板。回主页3、防护栏杆施工层、斜道的档杆和挡脚板的搭设应符合以下规定,图7.3.11(P36):1)栏杆和挡脚板均应搭设在外立杆的内侧;2)上栏杆上皮高度应为1.2m;3)挡脚板高度不应小于180mm;4)中栏杆应居中设置;5)在外立杆内侧用密目安全网封闭。(七)交底与验收

11、1、单位工程负责人应按施工组织设计中有关脚手架的要求向架设和使用人员进行技术交底,交底双方签名。2、脚手架验收脚手架及地基基础应在下列阶段进行检查与验收:1)基础完工后及脚手架搭设前;2)作业层上施加荷载前;3)每搭设完1013m高度后;4)遇有六级大风与大雨后;5)停用超过一个月。回主页3、进行脚手架检查验收,应根据下列技术文件:表8.2.4、表8.2.5(八)架体内封闭施工层以下每隔不大于10m处用安全平网封闭,作业层脚手板与建筑之间空隙大于15cm时应全封闭。(九)脚手架材质1、钢管脚手架宜采用483.5钢管,每根钢管的最大质量不超过25kg,2、钢管的尺寸和表面质量应符合以下规定:1)

12、应有产品质量合格证;2)应有质量检验报告;3)钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;4)钢管外径、壁厚、端面等的偏差,应分别符合表8.1.5规定;5)钢管必须涂有防锈漆;6)钢管上严禁打孔。回主页3、扣件的验收应符合以下规定:1)新的扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证;2)旧扣件使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换;3)新旧扣件均应进行防锈处理;4)脚手架采用的扣件,在螺栓拧紧力矩达65N.M时,不得发生破坏。(十)通道通道(斜道)构造应符合以下规定:1、斜道宜附着外脚手架或建筑物设置;2、人行斜道

13、宽度不宜小于1m,坡度宜采用1:3;3、拐弯处应设置平台,其宽度不应小于斜道宽度;4、斜道两侧及平台外围均应设置防护栏杆及挡脚板,栏杆高度为1.2m,挡脚板高度不应小于180mm;5、斜道脚手板构造应符合以下规定:1)脚手板横铺时,应在横向水平杆下增设纵向支托杆,纵向支托间距不应大于500mm;回主页2)脚手板顺铺时,接头宜采用搭接下面的板头应压在上面的板头,板头的凸棱处宜采用三角木填顺。3)人行斜道上应每隔250300mm设置一根防滑木条,木条厚度宜为2030mm。(十一)卸料平台1、施工现场所用卸料平台必须单独进行设计并绘制施工图纸。2、卸料平台的施工荷载一般可按砌筑脚手架施工荷载3KN/

14、m2计算。3、卸料平台应自成受力系统,禁止与脚手架连接。4、卸料平台应便于操作,脚手板铺平绑牢,周围设置防护栏杆及挡脚板并用密目网封严。平台应在明显处设置标牌,规定使用要求和限定荷载。(十二)门洞 图6.5.1二、门式钢管脚手架(一)荷载、搭设高度1、均布施工荷载的标准值应根据脚手架的用途按表4.0.3采用P8。2、在脚手架上同时有2个或2个以上操作层作业时,在一个跨距内操作层的施工均布荷载标准值总和不得超过5.0KN/m2。搭设高度表1.0.3,P1。(二)施工方案施工组织设计(方案)的内容应包括:回主页1、脚手架的平、立、剖面图;2、脚手架基础做法;3、连墙件的布置与构造;4、脚手架转角处

15、、通道口处构造;5、脚手架的施工荷载限值;6、脚手架的计算,一般包括脚手架稳定或搭设高度计算以及连墙件的计算;7、分段搭设分段卸荷方案的设计计算;8、搭设、使用、拆除 的安全措施。(三)架体基础1、搭设脚手架的场地必须平整坚实,并做好排水、回填土地面必须分层回填,逐层夯实。2、落地式脚手架的基础根据搭设高度可按表6.8.2要求处理P18。3、当脚手架搭设在结构楼面、挑台上时,立杆底座下应铺设垫板或砼垫外,并对楼面或挑台结构进行承载能力验算。在脚手架的底步门架下端应加封口杆,门架的内、外两侧应设通长扫地杆。4、固定底座门架下端放在固定底座上,传力给基础,不能调节高度的底座。回主页(四)架体稳定1

16、、脚手架必须采用连墙件与建筑物做到可靠连接。连墙中间距(m),表6.5.1,P16。2、在脚手架转角处,不闭合(一字型、槽型)脚手架的两端应增设连件,其竖向间距不应大于4.0m。3、在脚手架外侧因设置防护棚,应增设连墙件,其水平间距不大于4.0m。4、连墙件应能承受拉力与压力,其承载力标准值不应小于10KN;连墙件与门架、建筑物的连接也应具有相应的连接强度。5、剪刀撑的设置应符合以下规定:1)脚手架高度超过20m时,应在脚手架外侧连续设置;2)剪刀撑斜杆与地面的倾角宜为4560,剪刀撑宽度宜为48m。3)剪刀撑应采用扣件与门架立杆扣紧。4)剪刀撑斜杆若按长搭接长度不宜小于600mm,搭接处用2个扣件扭紧。6、整体加固除了设置剪刀撑,水平加固杆的设置应符合以下规定:1)当脚手架高度超过20时,应在脚手架外侧每隔4步设置一道,并宜有连墙件的水平层设置;回主页2)设置纵向水平加固杆应连续,并形成水平闭合圈;3)水平加固杆应采用扣件与门架立杆扣牢;4)在脚手架的顶层门架上部,连墙件设置层,防护栏设置处必须设置水平架;5)当脚手架搭设高度H45m时,沿脚手架的高度、水平架至少两步一设,当脚手架搭
