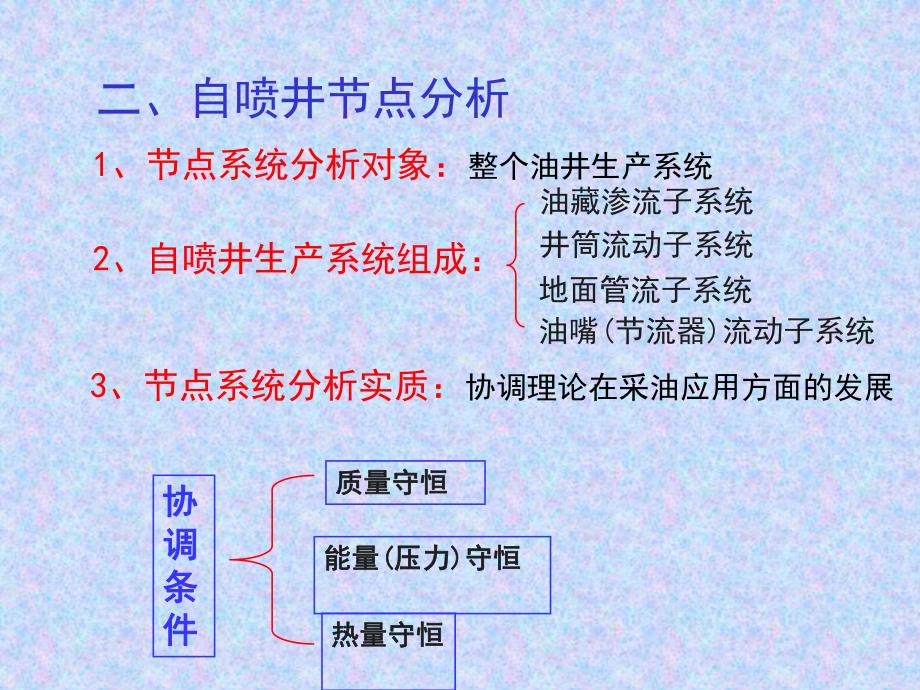

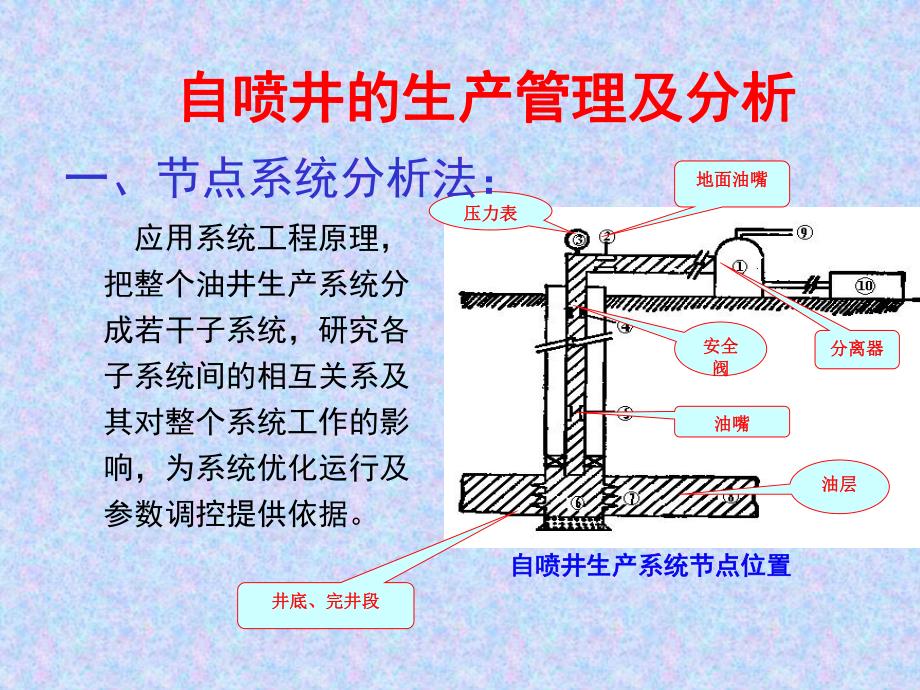

1、自喷井的生产管理及分析自喷井的生产管理及分析应用系统工程原理，把整个油井生产系统分成若干子系统，研究各子系统间的相互关系及其对整个系统工作的影响，为系统优化运行及参数调控提供依据。自喷井生产系统节点位置自喷井生产系统节点位置分离器分离器地面油嘴地面油嘴压力表压力表安全安全阀阀油嘴油嘴油层油层井底、完井段井底、完井段一、节点系统分析法：1、节点系统分析对象：整个油井生产系统3、节点系统分析实质：协调理论在采油应用方面的发展协协调调条条件件质量守恒质量守恒能量能量(压力压力)守恒守恒热量守恒热量守恒2、自喷井生产系统组成：油藏渗流子系统井筒流动子系统油嘴(节流器)流动子系统地面管流子系统二、自喷井

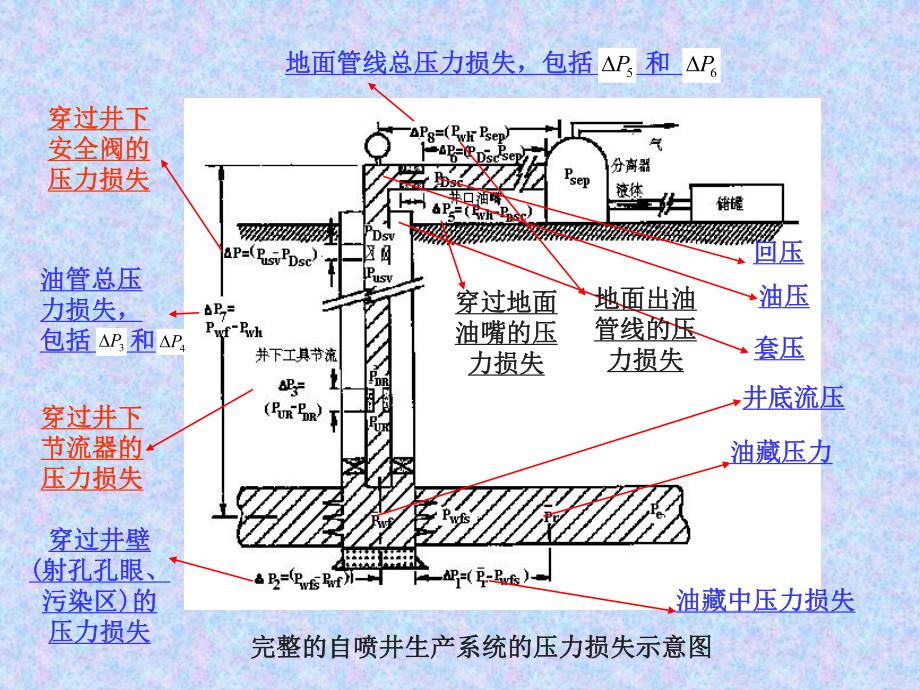

2、节点分析 完整的自喷井生产系统的压力损失示意图完整的自喷井生产系统的压力损失示意图油藏中压力损失油藏中压力损失穿过井壁穿过井壁(射孔孔眼、射孔孔眼、污染区污染区)的的压力损失压力损失穿过井下穿过井下节流器的节流器的压力损失压力损失穿过井下穿过井下安全阀的安全阀的压力损失压力损失穿过地面穿过地面油嘴的压油嘴的压力损失力损失地面管线总压力损失，包括地面管线总压力损失，包括 和和 5P6P油管总压油管总压力损失，力损失，包括包括 和和 3P4P油藏压力油藏压力井底流压井底流压油压油压回压回压套压套压地面出油地面出油管线的压管线的压力损失力损失求解点的选择：主要取决于所要研究解决的问题。求解点：为使问
3、题获得解决的节点。协调曲线示意图协调曲线示意图0510152025010203040506070产 量压力节点流入曲线节点流入曲线节点流出曲线节点流出曲线协调点协调点0510152025010203040506070产 量压力节点流入曲线节点流入曲线节点流出曲线节点流出曲线协调点协调点井底为求解点：井底为求解点：当油压为已知当油压为已知时，可以井底时，可以井底为求解点。为求解点。管鞋压力与产量关系曲线管鞋压力与产量关系曲线已知条件：已知条件：油藏深度；油管直径；气油比；含水；油、气、水密度；油藏深度；油管直径；气油比；含水；油、气、水密度；油藏压力；饱和压力油藏压力；饱和压力(低于油层压力低于
4、油层压力)及单相流时的采油指数。及单相流时的采油指数。节点（井底）流入曲线节点（井底）流入曲线:IPRIPR曲线曲线节点（井底）流出曲线节点（井底）流出曲线:由井口油压所计算的井由井口油压所计算的井底流压与产量的关系曲底流压与产量的关系曲线。线。交点：交点：该系统该系统在所给条件下在所给条件下可获得的油井可获得的油井产量及相应的产量及相应的井底流压。井底流压。三、油藏油管两个子系统的节点分析油压与产量的关系曲线油压与产量的关系曲线井口为求解点设定一组产量，通过IPR曲线A可计算出一组井底流压，然后通过井筒多相流计算可得一组井口油压曲线B。节点（井口）流入曲线：节点（井口）流入曲线：油压与产量的
5、关系曲线油压与产量的关系曲线IPRIPR曲线曲线节点（井底）流出曲线节点（井底）流出曲线:（井口油压）（井口油压）交点：交点：油井产油井产量及相应的井量及相应的井口油压。口油压。三、油藏油管两个子系统的节点分析井底为求解点井底为求解点 给定的已知条件：分离器压力；出油管线直径及长度；油藏深度；油管直径；气油比；含水；油、气密度；油藏压力；饱和压力(低于油层压力)及单相流时的采油指数PI。简单管流系统简单管流系统生产系统将从井底(节点6)分成两部分：u 油藏中的流动；u 从油管入口到分离器的管流系统。求解点在井底的解求解点在井底的解节点（井底）流入曲线：油藏中流动的IPR曲线。节点（井底）流出曲线：以分离器压力为起点通过水平或倾斜管流计算得井口油压，再通过井筒多相流计算得油管入口压力与流量的关系曲线。交点：在所给条件下可获得的油井产量及相应的井底流压。
