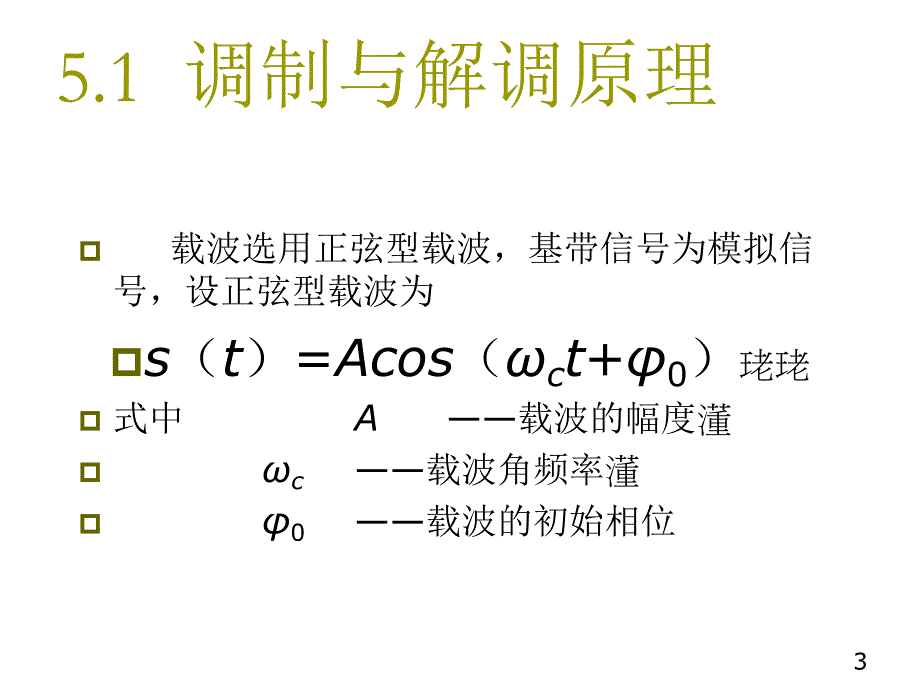

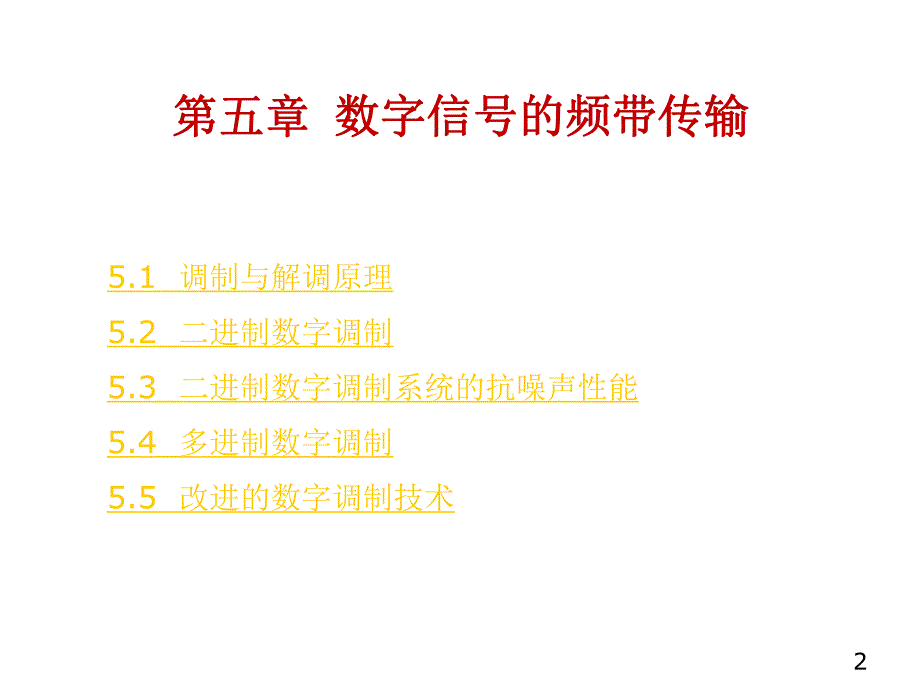

1、1指导教师:杨建国二零零七年十一月通信原理课件25.1 调制与解调原理5.2 二进制数字调制5.3 二进制数字调制系统的抗噪声性能5.4 多进制数字调制5.5 改进的数字调制技术第五章第五章 数字信号的频带传输数字信号的频带传输35.1 调制与解调原理p载波选用正弦型载波，基带信号为模拟信号，设正弦型载波为ps（t）=Acos（ct+0）p式中A载波的幅度pc载波角频率p0载波的初始相位4p1.幅度调制的原理p若基带信号为m（t），则幅度调制信号（已调信号）一般可表示成pSm（t）=Am（t）cos（ct+0）ccmmMMAtSFS25p（1）调幅（AM）信号p如果输入的基带信号m（t）带直流
2、分量，则它可以表示为m0与m（t）之和，其中，m0是m（t）的直流分量，m（t）是表示消息变化的交流分量。p（2）双边带（DSB）信号p在图5-2中，如果输入的基带信号没有直流分量，或将直流分量抑制掉，且H（）同上，则得到的输出信号便是无载波分量的双边带调制信号，或称双边带抑制载波（DSB-SC）调制信号，简称DSB信号。6图图5-2 线性调制器的一般模型线性调制器的一般模型7p（3）单边带（SSB）信号p双边带调制信号包含有两个边带，即上、下边带。由于这两个边带包含的信息相同，因而，从信息传输的角度来考虑，传输一个边带就够了。所谓单边带调制，就是只产生一个边带的调制方式。p（4）残留边带（V
3、SB）信号p残留边带调制是介于双边带与单边带之间的一种线性调制。它既克服了双边带调制信号占用频带宽的缺点，又解决了单边带信号实现上的难题。8n2.幅度调制信号的解调原理p对幅度调制信号，解调的基本方法有两种：一种是包络检波法，一种是相干解调（或称同步解调）。p（1）包络检波法p对调幅（AM）信号，当满足m0m（t）max时，不会发生过调制现象，此时用包络检波的方法很容易恢复原始基带信号m（t）。9p（2）相干解调（同步解调）p双边带信号不能用包络检波来解调，可采用以下方法，将已调信号SDSB（t）乘上一个同频同相的载波，得p由上式可知，用一个低通滤滤器就可以将第1项与第2项分离，无失真地恢复出
4、原始基带信号m（t）。ttmtmttmttScccDSB22cos)(21)(21cos)(cos)(105.2 二进制数字调制p数字调制信号，在二进制时有振幅键控（ASK）、移频键控（FSK）和移相键控（PSK）三种基本信号形式，如图5-7所示。p根据已调信号的频谱结构特点的不同，数字调制也可分为线性调制和非线性调制。p这种把基带数字信号变换为频带数字信号的过程称为数字调制，反之，称为数字解调。11图5-7 正弦载波的三种键控波形12n1.二进制振幅键控（2ASK）p二进制数字振幅键控是数字调制中出现最早的，也是最简单的，是研究其他各种数字调制的基础。振幅键控，记作ASK（Amplitude
5、 Shift Keying），或称为开关键控（通断键控），记作OOK（On Off Keying）。二进制数字振幅键控通常记作2ASK。13p（1）2ASK的调制方法p一般说来，数字信号的调制方法有两种类型：p利用模拟方法去实现数字调制，即把数字基带信号当作模拟信号的特殊情况来处理；p利用数字信号的离散值特点键控载波，从而实现数字调制。14p（2）2ASK的解调方法p如同AM信号的解调方法一样，OOK信号也有两种基本的解调方法：非相干解调（包络检波法）和相干解调（同步检测法）。p包络检波法的原理方框图如图5-11所示。带通滤波器恰好使2ASK信号完整地通过，经包络检测后，输出其包络。15图图5
6、-11 2ASK信号的包络检波信号的包络检波16p（3）2ASK信号的功率谱及带宽p下面分析二进制振幅键控信号的频谱。由于二进制振幅键控信号是随机的、功率型的信号，故研究频谱特性时，应该讨论它的功率谱密度。p 因为2ASK信号的功率谱密度PE（f）是相应的单极性数字基带信号功率谱密度Ps（f）形状不变地平移至fc处形成的，所以2ASK信号的功率谱密度由连续谱和离散谱两部分组成。17p 2ASK信号的带宽B2ASK是单极性数字基带信号带宽fs的两倍。当数字基带信号的基本脉冲是矩形不归零脉冲时，fs=1/Ts。于是2ASK信号的带宽为pB2ASK=2fs=2/Tsp2ASK信号的主要优点是易于实现
7、，其缺点是抗干扰能力不强，主要应用在低速数据传输中。18n2.二进制移频键控（2FSK）p数字频率调制又称移频键控，记作FSK（Frequency Shift Keying），二进制移频键控记作2FSK。19p（1）2FSK信号的调制方法p前面已提到，2FSK信号可以采用模拟调频法和数字键控法来产生。模拟调频法：用数字基带矩形脉冲控制一个振荡器的某些参数（例如电容C），可直接改变振荡频率，使输出得到不同频率的已调信号。p数字键控法：它是用数字矩形脉冲控制电子开关，使电子开关在两个独立的振荡器之间进行转换，从而在输出端得到不同频率的已调信号。20p（2）2FSK信号的解调p二进制频移键控信号的解
8、调方法很多，常采用非相干检测法（包络检测法）和相干检测法（同步检波法），还有过零检测法、差分检波法等。包络检测法p2FSK信号的包络检测方框图及波形图如图5-16所示。用两个窄带的分路滤波器分别滤出频率为f1及f2的高频脉冲，经包络检测后分别取出它们的包络。21图图5-16 2FSK信号包络检波方框图及波形图信号包络检波方框图及波形图22 同步检波法p2FSK信号的同步检波原理方框图如图5-17所示。过零检测法p过零检测法是一种常用而简便的解调方法。23图图5-17 2FSK信号同步检波方框图信号同步检波方框图24p（3）2FSK信号的功率谱及带宽p由式（5-15）可知，二进制移频键控已调信号
9、可以看成是两个不同载频的幅度键控已调信号之和，由此可求得它的功率谱密度。25n3.二进制移相键控及二进制差分相位键控（2PSK及2DPSK）p（1）绝对移相和相对移相的概念 绝对移相（2PSK）p二进制移相键控中，载波的相位随数字基带信号1或0而改变。通常用相位0表示数字信号“0”，用相位表示数字信号“1”。则已调信号可表示为pe0（t）=cos（ct+i），且i=0或p则有e0（t）=cosct。26 相对移相（2DPSK）差分相位键控p2DPSK方式是利用前后相邻码元的相对载波相位值去表示数字信息的一种方式。p由图5-20可以看出，2DPSK的波形与2PSK的不同，2DPSK波形的同一相位
10、并不对应相同的数字信息符号，而前后码元相对相位的差才惟一决定信息符号。27图5-20 2PSK及2DPSK信号的波形28p（2）2PSK和2DPSK信号的调制p模拟调相法：原理框图如图5-22（a）所示，码变换器（即差分编码器）是用来完成绝对码波形到相对码波形变换的，去掉码变换器，则可进行2PSK信号的调制。29图图5-22 2PSK和和2DPSK调制方框图调制方框图30p（3）2PSK和2DPSK信号的解调 2PSK信号的解调相干解调（极性比较法）p2PSK信号的解调只能采用相干解调的方法，其方框图及波形如图5-23所示。31图图5-23 2PSK信号的解调信号的解调32 2DPSK信号的解
11、调极性比较法和差分检测法p极性比较码变换法即是2PSK解调加差分译码，其方框图如图5-24（a）所示，2DPSK解调器将输入的2DPSK信号还原成相对码bn，再由差分译码器把相对码转换成绝对码，输出an。33图图5-24 2DPSK信号的解调方框图信号的解调方框图34p（4）2PSK和2DPSK信号的功率谱及带宽p先讨论2PSK信号的频谱。将2ASK和2PSK的表达式比较可见，它们形式上是完全相同的，所不同的只是an的取值。前者an为单极性，后者an为双极性。35p由以上分析可以看出:p第一，二相绝对移相信号的功率谱密度同样由离散谱与连续谱两部分组成，但当双极性基带信号以相等的概率(P=1/2
12、)出现时，将不存在离散谱部分，其连续谱部分与2ASK信号的连续谱基本相同（仅相差一个常数因子）。p第二，2PSK信号的带宽也与2ASK信号的相同，即带宽B2PSK=B2ASK=2fs。365.3 二进制数字调制系统的抗噪声性能n1.振幅键控（2ASK）系统的抗噪声性能p由于信道加性噪声被认为只对信号的接收产生影响，故分析系统的抗噪声性能也只要考虑接收部分即解调器。先做如下假设：信道噪声是均值为0，方差为2n的加性高斯白噪声；信道是恒参信道，且认为发送信号经传输后除有固定衰耗外未受到畸变；发送信号0，1等概率出现。37p（1）包络检波法（非相干解调）的抗噪声性能p（2）同步检测法（相干解调）的抗
13、噪声性能38p 最佳判决门限时，r一定，Pe相Pe非，即信噪比一定时，相干解调的误码率小于非相干解调的误码率；Pe一定时，r相r非，即系统误码率一定时，相干解调比非相干解调对信号的信噪比要求低。p 相干解调需要插入相干载波，而非相干解调不需要。可见，相干解调时设备要复杂一些，而非相干解调时设备要简单一些。39p2.二进制移频键控（2FSK）系统的抗噪声性能（1）包络检波法的抗噪声性能（2）同步检测法的抗噪声性能40p将相干解调与非相干解调系统误码率做以比较，得到如下结论。p 在输入信号信噪比r一定时，相干解调的误码率小于非相干解调的误码率；当系统的误码率一定时，相干解调比非相干解调对输入信号的
14、信噪比要求低。p 相干解调时，需要插入两个相干载波，因此电路较为复杂，但包络检测就无需相干载波，因而电路较为简单。41n3.二进制移相键控及差分相位键控（2PSK及2DPSK）系统的抗噪声性能p（1）2PSK信号同步检测法的误码率p（2）2DPSK信号差分相干检测时的误码率p（3）2DPSK信号极性比较码变换法的系统误码率42n4.二进制数字调制系统的性能比较p至此，已经分别研究了二进制数字调制系统的几种主要的性能，比如系统的频带宽度、调制与解调方法以及误码率等。下面就针对这几方面的性能作一简要比较。p（1）频带宽度p（2）误码率43p（3）对信道特性变化的敏感性p在选择数字调制方式时，还应考
15、虑它的最佳判决门限对信道特性的变化是否敏感。在2FSK系统中，不需要人为地设置判决门限，它是直接比较两路解调输出的大小来做出判决。在2PSK系统中，判决器的最佳判决门限为零，与接收机输入信号的幅度无关。44p（4）设备的复杂程度p对于二进制振幅键控、移频键控及移相键控这三种方式来说，发送端设备的复杂程度相差不多，而接收端的复杂程度则与所选用的调制和解调方式有关。对于同一种调制方式，相干解调的设备要比非相干解调时复杂；而同为非相干解调时，2DPSK的设备最复杂，2FSK次之，OOK最简单。不言而喻，设备越复杂，其造价就越贵。455.4 多进制数字调制p由于多进制数字已调信号的被调参数有多个可能取
16、值，因此，与二进制数字调制相比，多进制数字调制具有以下几个特点。46p 在码元速率（传码率）相同条件下，可以提高信息速率（传信率）。p 在信息速率相同条件下，可降低码元速率，以提高传输的可靠性。p 在接收机输入信噪比相同条件下，多进制系统的误码率比相应的二进制系统要高。p 设备复杂。47n1.多进制数字振幅调制的原理及抗噪声性能p（1）多进制数字振幅调制的原理p多进制数字振幅调制又称多电平调制。这种方式在原理上是通断键控（OOK）方式的推广。48p（2）MASK信号的带宽及频带利用率p由式（5-49）可知，MASK信号的功率谱与2ASK的功率谱类似，它是由m-1个2ASK信号的功率谱叠加而成。尽管m-1个2ASK信号叠加后频谱结构是复杂的，但就信号的带宽而言，MASK信号与其分解的任一个2ASK信号的带宽是相同的。MASK信号的带宽可表示为pBMASK=2fsp其中fs=1/Ts是多进制码元速率。p（3）MASK系统的抗噪声性能49n2.多进制数字频率调制的原理及抗噪声性能p（1）多进制数字频率调制的原理p多进制数字频率调制简称多频制，它基本上是二进制数字频率键控方式的直接推广，因而没
