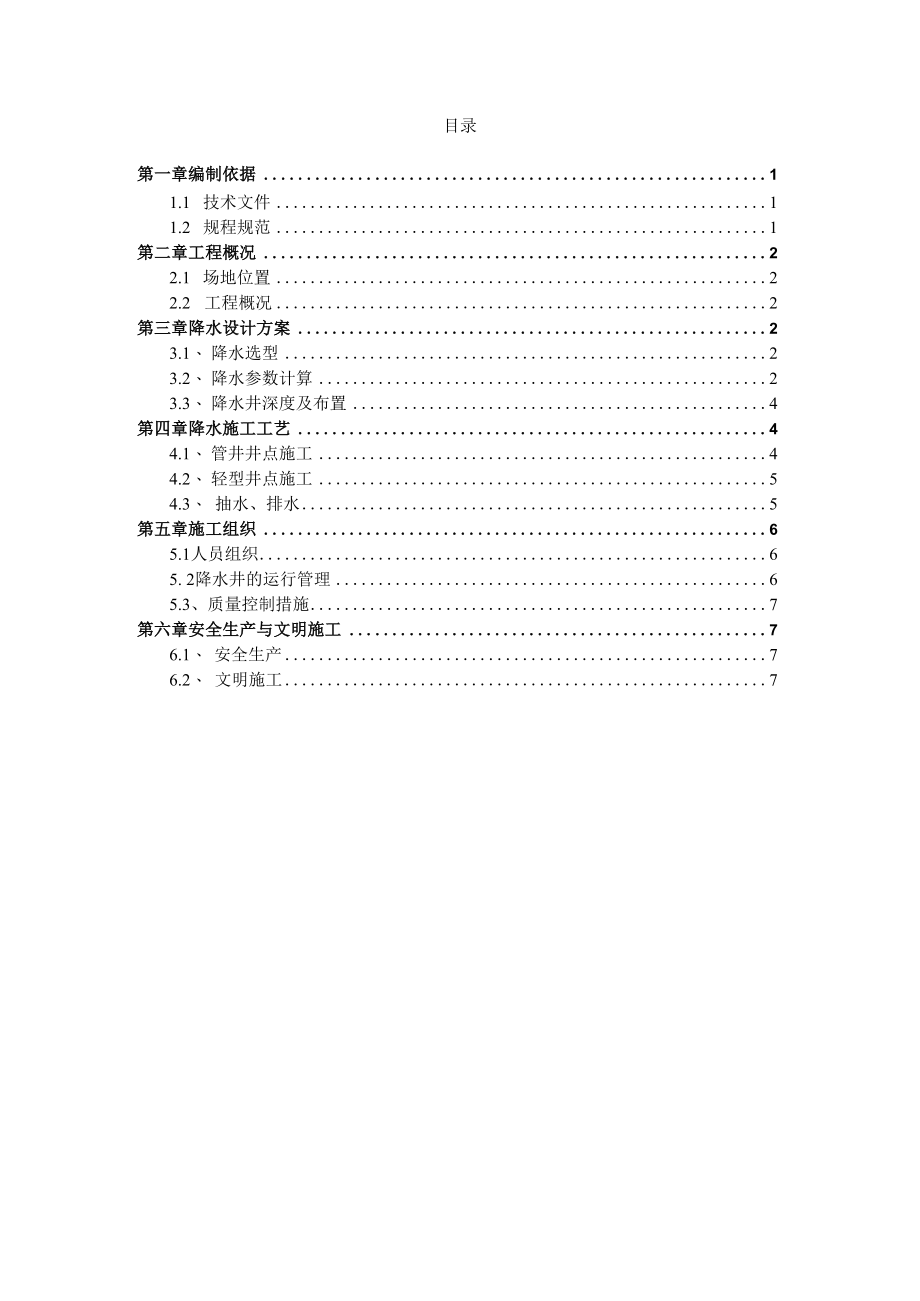

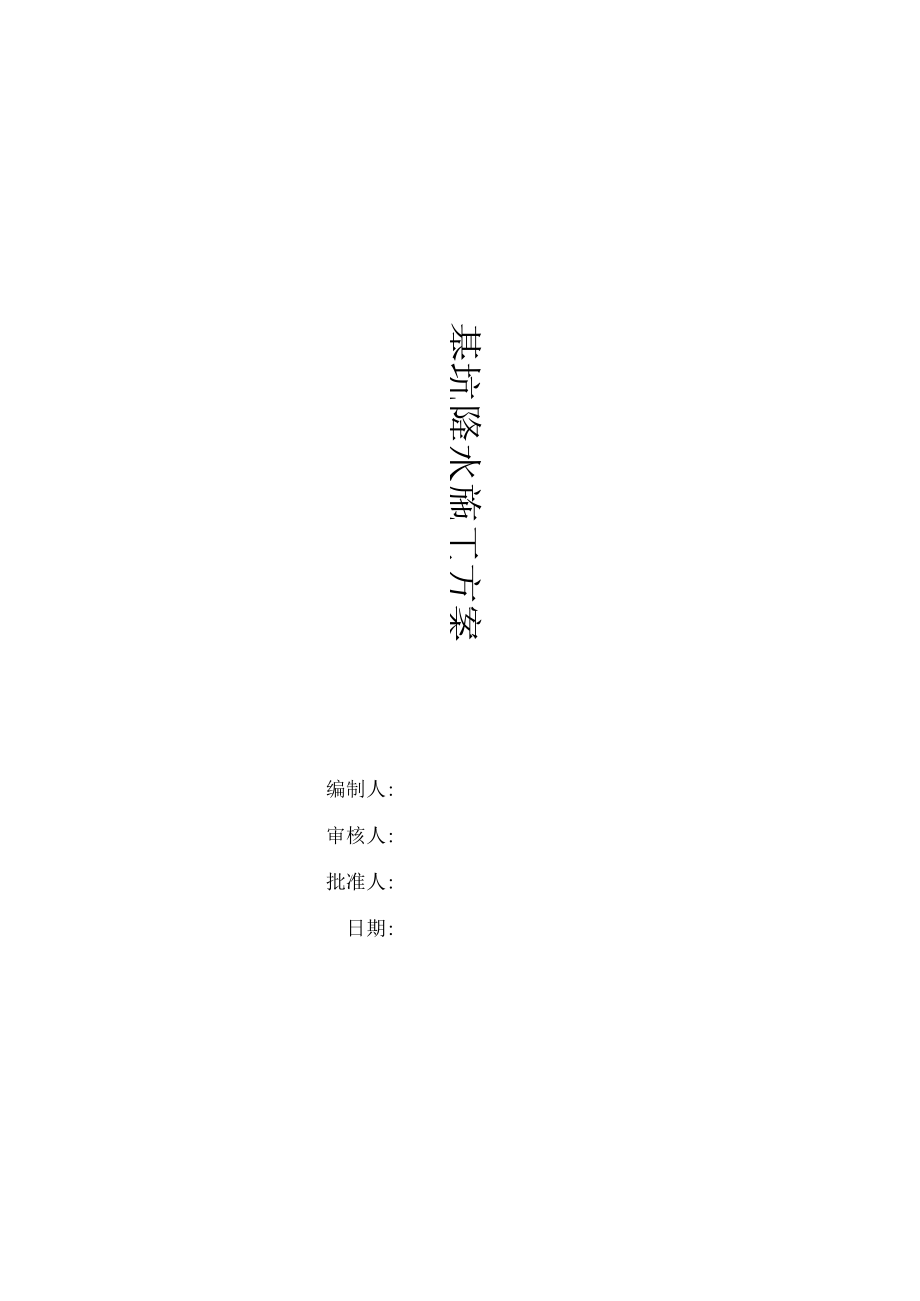

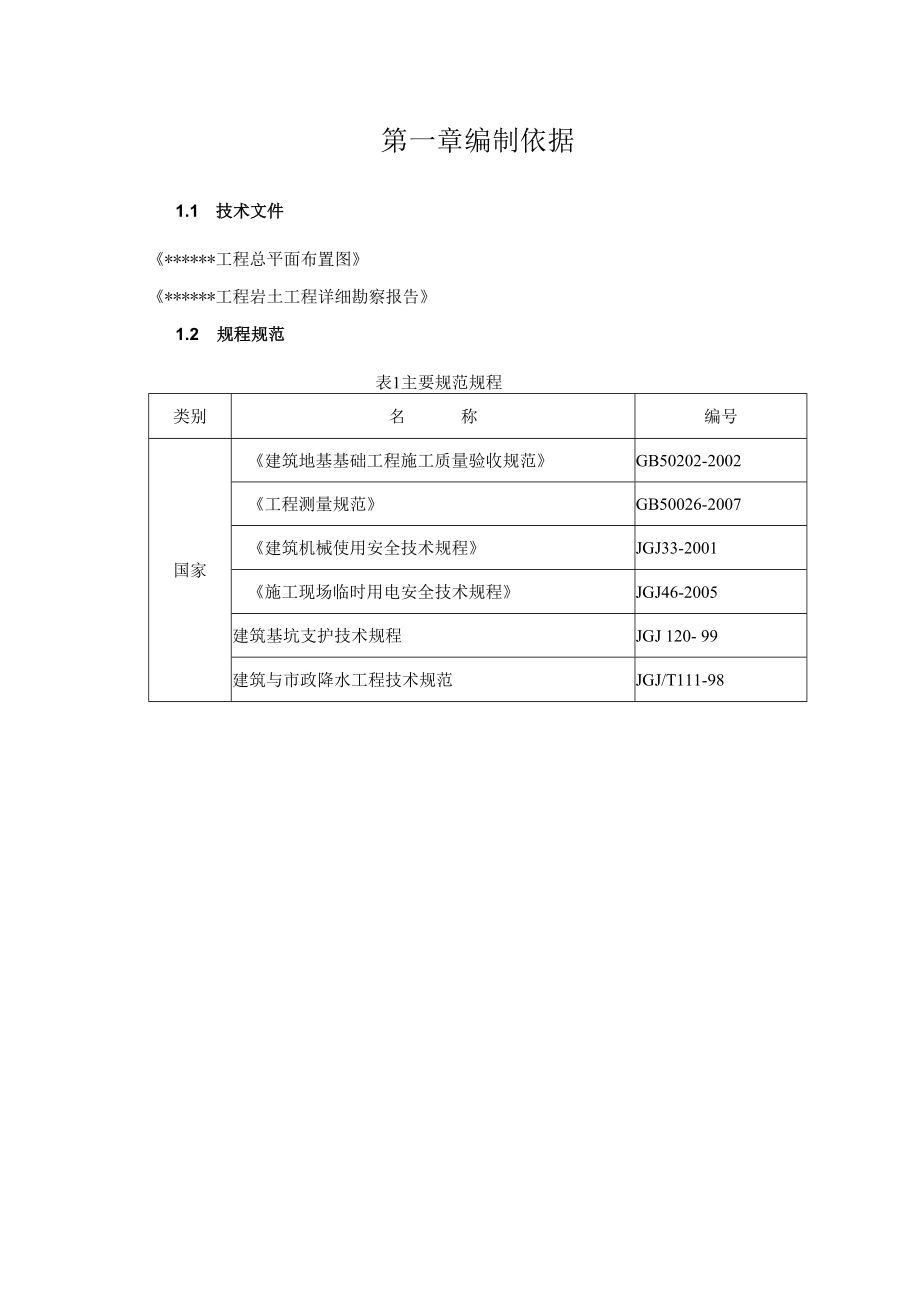

1、编制人: 审核人: 批准人: 日期:基坑降水施工方案目录第一章编制依据11.1 技术文件11.2 规程规范1第二章工程概况22.1 场地位置22.2 工程概况2第三章降水设计方案23.1、 降水选型23.2、 降水参数计算23.3、 降水井深度及布置4第四章降水施工工艺44.1、 管井井点施工44.2、 轻型井点施工54.3、 抽水、排水5第五章施工组织65.1人员组织65. 2降水井的运行管理65.3、质量控制措施7第六章安全生产与文明施工76.1、 安全生产76.2、 文明施工7第一章编制依据1.1 技术文件*工程总平面布置图*工程岩土工程详细勘察报告1.2 规程规范表1主要规范规程类别名
2、称编号国家建筑地基基础工程施工质量验收规范GB50202-2002工程测量规范GB50026-2007建筑机械使用安全技术规程JGJ33-2001施工现场临时用电安全技术规程JGJ46-2005建筑基坑支护技术规程JGJ 120- 99建筑与市政降水工程技术规范JGJ/T111-98第二章工程概况2.1 场地位置* 19#楼位于*,交通运输便利；地貌单元属山前冲洪积平原、 适宜工程兴建。2. 2工程概况*三期工程19#楼结构形式为：框架剪力墙结构，地下一层，地上18 层，抗震设防烈度为6度，基底占地面积753.59肝，住宅面积13637.48m%住宅 高度：52.50m （室外地坪至屋面面层）
3、，结构的设计使用年限为50年，建筑物耐 火等级：地下室一级，其他二级；建筑结构安全等级：二级。基坑采用自然放坡，放坡坡度1： 0.8O第三章降水设计方案3.1、 降水选型根据拟建筑物基础特征、场区地层、挖深、水文地质条件，本工程采用的 降水方法为：周围进行轻型井点降水（考虑车库施工期间为降雨较多季节需轻型 井点截水），中间采用大口径管井降水法。3.2、 降水参数计算根据本地经验及附近场地地层渗透系数，结合本场区基坑范围大小、水位 埋深及降深值，采用定水头补给边界完整潜水井计算公式计算：1、 轻型井点降水轻型井点布置在基坑放坡线外处，其作用:第一起到阻断周围的水不在涌入 基坑内；第二起到基坑周边
4、局部降水的作用。根据基坑平面图的几何尺寸，放坡按3米考虑，基坑的周长为220米，面 积1285n?,故而得出本基坑需用轻型井点16套，管井45口。2、管井降水。K:土的渗透系数52.032m / dS：基坑中心水位降低6.7mH：含水层的厚度2.6m基坑计算半径(H)：% =收= 6832 机式中：F基坑面积；抽水影响半径(R)：R。= 2SyHK =24.5 ().38.5 = 14.37 mR=68.32m14.37m=82.7m基坑涌水量(Q)=1.366Kx(2H-S)S = 1.366 X0.3Q8.5-4.5)X4.5 = ?t - Ig R Igm - Ig 82.7-Ig 68
5、.32.单井出水量(q)q =12OnLr探=120X3.14X0. 50. 15 O3 0. 6=12.54 m3d 式中：q一单井出水量L滤管长度r井管管内直径弱透水层系数(0.6).确定井数量(n).确定井间距(S) 见平面布置图.井深L=H+ir+h+s=3.5+68 +0.4+03= 11.Om10H:地面至基底深度r:封闭降水区引用半径(ro=68m)i：基坑内降水曲线水力坡度,10s:基底至降水后稳定地下水位的高度 h:管井露出地面高度3.3、 降水井深度及布置1、从经济角度出发以及降水场地的水文地质条件和参照降水井出水理论， 需严格控制地下水降深幅度，降水目的主要为疏干层粉土内
6、地下水及降低层 粉质粘土内承压水头，以减少地下水向坑内涌入。以保证基坑的有效工作。2、降水井布置根据目前场地的施工条件，轻型井点宜布置在基坑开挖边线的外侧，沿基 坑外边侧单排环状布置，在不影响其它工种作业和保证安全的情况下，井位距基 坑边沿尽可能的近。降水井布置见降水井平面布置图，实际施工中可根据场地情 况进行调整。3、井数、井距及深度根据设计方案及上述计算结果，结合本场区地层渗透系数及本地降水施工经 验。轻型井点降水支管为532根，井距为1.2L 5m,自然地坪以下-5.5m。计 16套降水设备。管井降水，井距约为17m；深ILOmo计23 口。祥见“降水井点平面布置 图”第四章降水施工工艺
7、4.1、管井井点施工1、管井施工Ll井径：开孔600mm,管径400mm。井管采用无沙透水管。1.2深度：根据设计图纸施工，本工程井深采用ILO米。2、施工工艺2.1 本工程钻井设备采用150型钻机，该钻机在松散地层钻井深度最大可达60m,孔径 800mm。在本工程使用完全可以满足施工要求。2.2 钻孔施工前要先放好井位，然后用挖机挖出井位、泥浆池，根据现场情况，尽量两 口管井共用一个泥浆池，减少挖土量。2.3 设备就位后，设备要调平精确，以保证井孔垂直。2.4 开机后要注意下部土层分布，遇有砂土、粉土的土层要随时调节泥浆的粘稠度，以防 塌孔；遇有粘泥层，调稀泥浆，从而保证钻孔进度。2.5 成
8、孔后，立即下入透水管，四周用竹麓标直，滤水管下部用木质井盘堵住，以防泥 浆进入。滤水管周围填入沙石滤料，填料要密实，遇有沙质土层，视含砂量的大小，适 度调节沙石的比例，并用视情况采取适当的滤布包管，以防止沙土淤塞透水管，从而提 高降水效果；滤料填埋深度小于井口 12m,其上用粘土封口。2.6 滤料填好后，立即用泥浆泵进行洗井，以防泥浆淤积，影响降水效果。2.7 管井洗井结束，要及时布置降水设备进行降水施工，拉出水路，提高降水效果2.8 降水设备：每井一台潜水泵。4.2、轻型井点施工1、根据地质情况分析和平面形状，轻形井点选用环行布置。应在基坑放坡线外1米， 挖一条深度0.51.0米循环水沟（深
9、度至好）；以便布置环行井点，井点管布置在循 环水沟内。2、井点降水管长6.0及4.0米，间作布置，每隔2根6米支管布置1根4米支管，间距 采用1.2L5米。3、检查降水主管、降水支管是否符合要求，破损、漏气的地方及时维修。4、检查高压冲管设备是否达到压力要求，水枪头是否达到冲孔要求。5、检查备用易损件和备用设备是否齐全。6、安装井点降水设备6.1 轻型井点施工采用高压水枪冲孔,冲孔深度要深于井点管0.5米，以保证成孔效率高, 确保孔径增大，孔内沉渣冲净，冲孔要反复两次。6.2 成孔后，立即下入井点管，并保证垂直，要求每个井点管高度基本一致，立即填入 滤料（中粗砂），填料深度应于井口 1-2米处
10、，上部用粘土封口，以防漏气。6.3 集水总管及水泵安装：当井点管施工结束后，立即进行总装，用软管将井点支管与 主管连接，安装水箱及水泵进行土试机。6.4 离心泵安装要注意正向与反向，并要添加润滑剂才能开机。6.5 水箱中水要加满才能使压力达到最佳状况。6.6 查气时，应先堵漏气大的，在堵漏气小的。7、 设备运行维护7.1 设备开机后，不能停机，要24小时运行。7.2 备用设备维修调试好，发现运行设备有故障时及时更换，并将替换设备维修好。7.3 晚上要形成值班制度，工作人员要不间断的检查设备运行情况。7.4 发现降水管漏气时，尽可能不关机进行封堵。4.3、 抽水、排水1、抽水运行：井点运行后，必
11、须连续工作，用电必须保证。值班人员应加强巡视，确保整个系统正常运行。2、建议甲方在基坑开挖边线道路外侧布置排水明沟，沟宽0.4m,深0.50.7m,坡度0. 150. 3%,用24OnIm砖砌并用水泥砂浆抹面，排水明沟，可作排水沟又可做截 水 沟。 详 见 排 水 沟 剖 面 图。第五章施工组织5.1 人员组织1、项目负责：1人，负责施工质量、施工材料、以及施工人员调度，对施 工中出现的棘手问题及时向总承包单位现场负责人反映，共同商讨解决的办法。2、技工：3人，协助机长处理有关问题，带好班组人员施工，对所带领的 班人员负责、对所在班的施工质量负责。5. 2降水井的运行管理1、配电系统总包单位在
12、基坑周围布置每隔IOO15Om设置一个二级配电盘。为确保基坑 降水安全，降水系统用电要单独配置，不与其他用电系统合用，另外配置备用发 电机两台，在系统电源停电时启动备用发电机。发电机发电电源的接口可与系统 电直接转换，并保证在30分钟切换到位。2、施工单位每2台设备配备一个三级配电盘63、设备维护及检查每天每个班要对降水系统进行检查，主要检查抽水含砂量、水泵运行状况、 管线状况等，尤其水井出水含砂量应控制在1/10000之内，若水井含砂量过大, 应立即停止抽水处理。4、设备的拆除、封井基坑土建施工完成后，应立即拆除降水系统。5.3、 质控制措施1、认真做好地层记录，确保地层记录的准确。2、严格
13、控制泥浆比重，确保成井深度和出水量。3、严格控制水井抽水含砂量，对于出水量达不到规范要求的水井要及时处 理。4、井管捆扎要牢固，捆扎井管一律用双股铁丝，禁止用梢部毛竹破片，毛 竹片的宽度要达到45cm0第六章安全生产与文明施工6.1、 安全生产1.1、 工人上岗前要进行三级安全教育，要定期召开安全工作会议。严禁违章 操作，杜绝各类事故发生。1.2、 施工前进行安全技术交底，认真填写安全日记。1.3、 进入施工现场必须戴安全帽。1.4、 达到以下安全目标 安全事故零目标。 实现违章零目标。 竣工移交施工基建痕迹零目标。6.2、 文明施工1、施工现场要保持干净、整洁，挖沟排浆，不让泥浆漫流。2、施工人员要穿戴整齐。3、安排好施工人员的食宿，洗澡等个人卫生。4、做到“非文明施工零目标。
