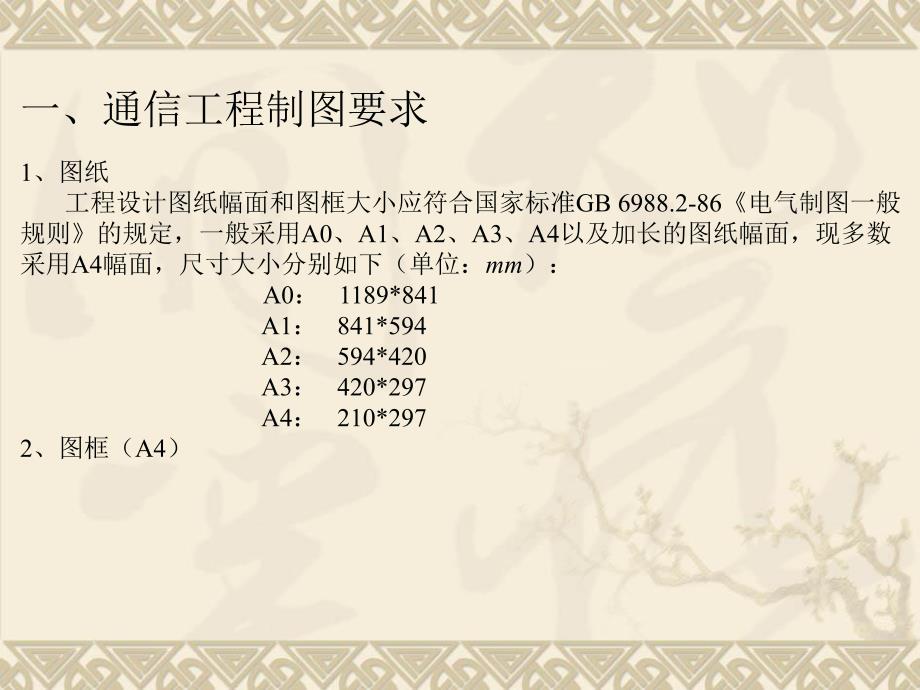

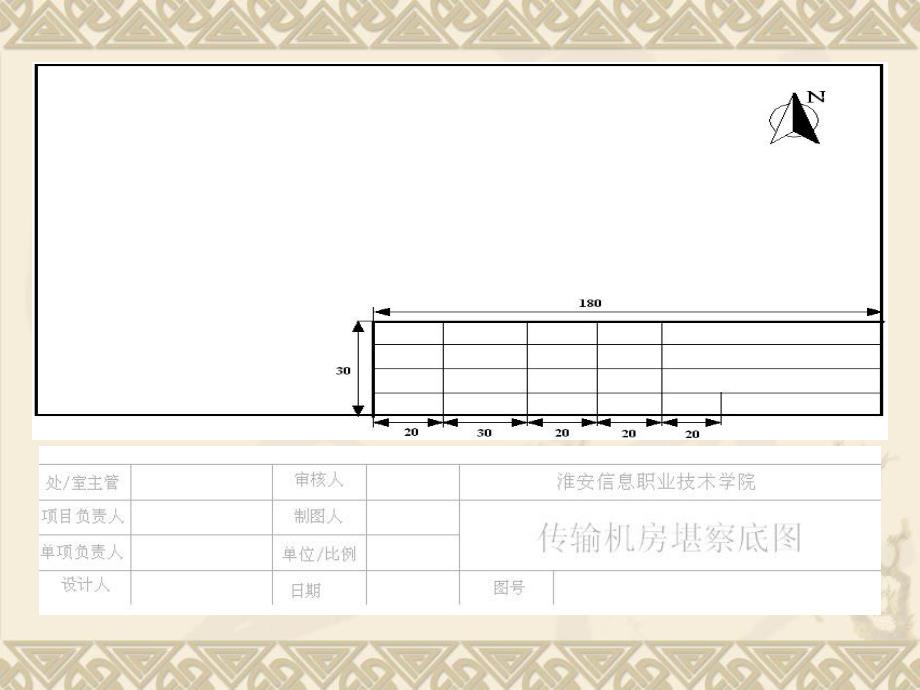

1、通信工程制图理论与实践通信工程制图理论与实践 一、通信工程制图要求1、图纸 工程设计图纸幅面和图框大小应符合国家标准GB 6988.2-86电气制图一般规则的规定，一般采用A0、A1、A2、A3、A4以及加长的图纸幅面，现多数采用A4幅面，尺寸大小分别如下（单位：mm）：A0：1189*841 A1：841*594 A2：594*420 A3：420*297 A4：210*2972、图框（A4）3、常用图例 窗户 铝合金玻璃隔墙，玻璃幕墙混凝土(砖)墙 铝合金玻璃拉门混凝土柱子穿墙电缆孔洞穿楼板（地面）电缆孔洞走线架4、制图要求及规范 机房平面图：（1）要求图纸的字高、标注、线宽应统一、图纸总
2、体观要清晰美观。（2）画平面图应先画出机房的总体结构（如墙壁、门、窗等并标注尺寸）。（4）画出机房内设备的大小尺寸及位置（如距墙的尺寸）；注意，一般粗实线表示新建，细实线表示原有，粗虚线表示改造、扩容。（5）画走线架，（注：如需新增走线架应画出走线架的位置及尺寸大小要标明）。（6）敷设光缆，画出光缆的走向（注：从进线洞至综合配线架光缆路由）。（7）添加设备表。（8）添加机房图例及说明（说明本次工程情况、配套设备的位置、机房楼层及梁下净高）。（9）添加图名图号。（10）机房平面图中必须有出入口，如，门。（11）机房平面图中必须有指北针。（12）填写图框中的相关信息。线路图 统一性、协调与美观、整
3、体性二、3G机房设计案例主 管单项负责设计负责设计人审核比例单位日期图例：开关电源蓄电池蓄电池交流配电箱机面说明：本机房位于五层，机房的梁下净高为本机房是外租机房，经土建专业核实，可以安全建筑；室内接地排安装在馈线窗的下面，下沿距馈线窗处；交流配电箱挂墙安装，距地馈线窗距地安装环境监控箱挂墙安装距地新建设备原有设备扩容设备馈线窗序号 设备名称规格型号 外型大小（长宽高）单位 数量备注1NODEBB3286006002200架12综合柜HB-026006002200架2传输综合柜里有DDF,ODF,SDH3蓄电池SNS-300AH9334951032组24开关电源PS48300-1B/30-18
4、0A 6006002000架15交流配电箱380V/200A/3P500200800套16DDF8系统20057020块17SDH24系统20043642套18ODF24芯20057040框19环境监控箱110 室内接地排个1综合柜北董进主 管单项负责设计负责设计人审核比例单位日期馈线窗图例：走线架吊挂新增走线架新增走线架说明：本期工程采用上走线方式；走线架距地高度为走线架末端固定于墙垂直爬梯北董进主 管单项负责设计负责设计人审核比例单位日期开关电源综合柜交流配电箱蓄电池蓄电池信号线缆直流电缆交流电缆馈线电缆接地线缆跳线线缆图 例：说明：本图主要反映电源线缆、信号线缆的路由；交流配电箱交流引入
5、线由局方根据实际引入点决定走线路由；交流电缆、信号线缆、馈线及直流电缆之间布放距离保持以上；未上走线架的监控线从墙、天花板上走线槽内走线；馈孔进入机房处馈线布放区域可适当放大北董进主 管单项负责设计负责设计人审核比例单位日期机房接地接地接地接地机房机顶垂直爬梯T2 120T3 240天线天线天线天线图例：注：1.本基站新建TD三小区定向基站，本期新增3副智能天线；2.GPS馈线接地要求顺着下行方向进行接地，要求接地弯曲度 大于90，曲率半径大于130mm,光缆最小弯曲半径120mm;3.表中光缆、电源线及GPS实际长度以计算长度，施工时根据 实际下线；4.本站RRU安装在智能天线的抱杆的下端。扇区天线类型天线挂高方位角下倾角备注T1智能天线45m05新增T1智能天线45m1205新增T1智能天线45m2405新增扇区参数序号名称及规格单位数量备注1智能天线付32RRU电源线/光缆米3RRU电源线/光缆 固定卡套41/2室外跳线根273米/根5天线支撑架套36GPS馈线米7TD室外单元RRU台3直流供电8室外走线架米新增材料表俯视图侧视图北T1 0董进
