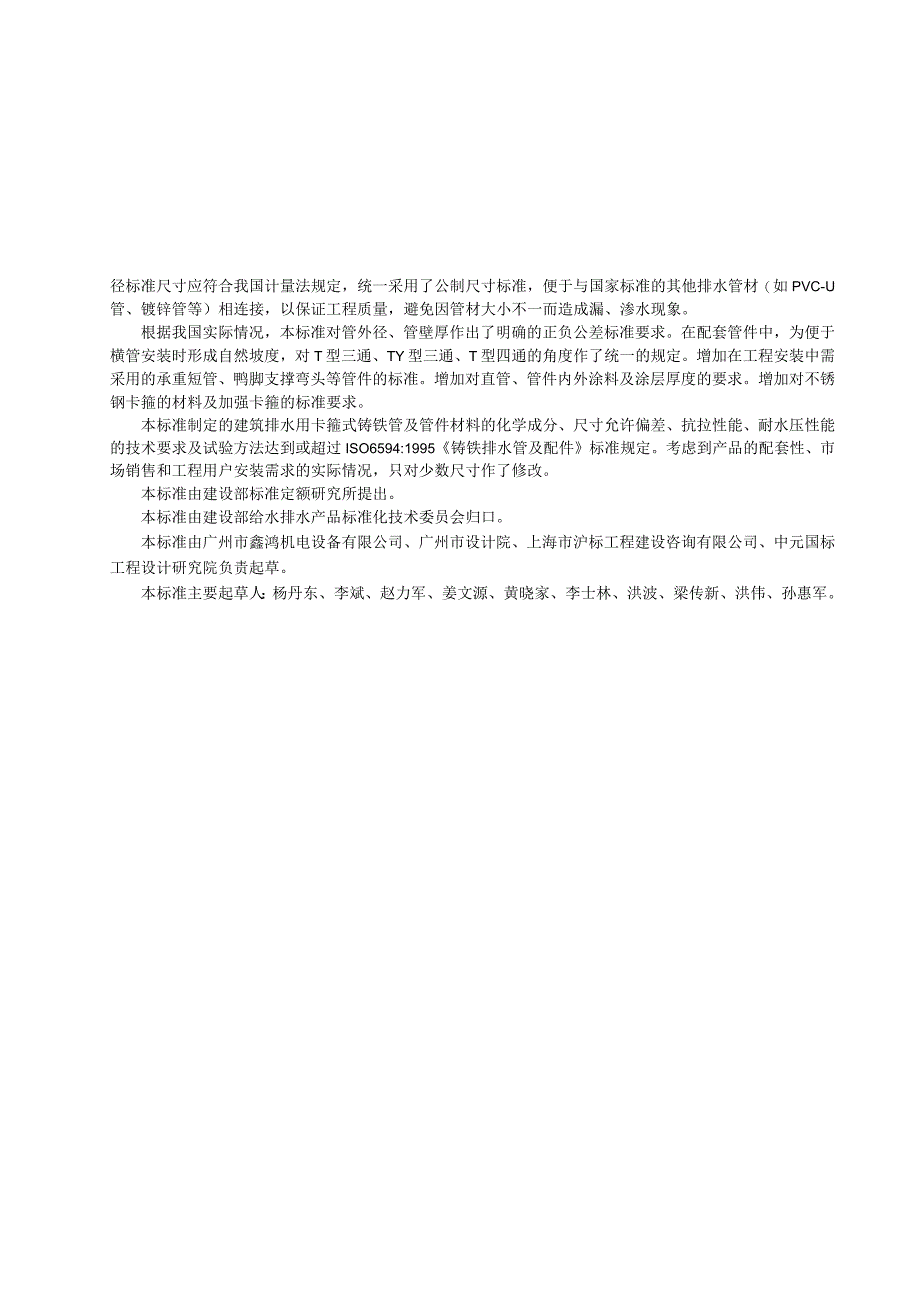

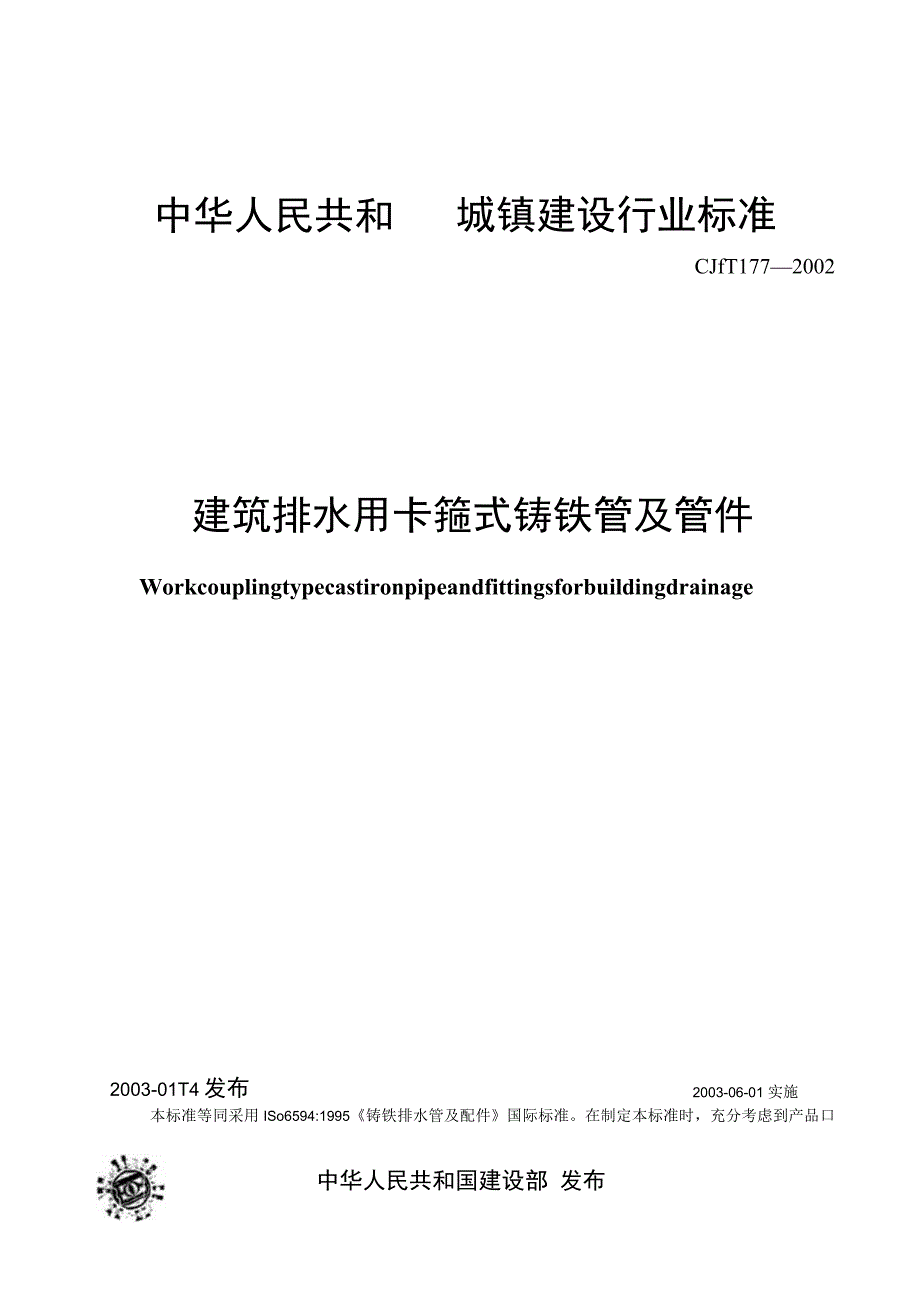

1、中华人民共和城镇建设行业标准CJfT1772002建筑排水用卡箍式铸铁管及管件Workcouplingtypecastironpipeandfittingsforbuildingdrainage2003-06-01 实施中华人民共和国建设部 发布2003-01T4发布本标准等同采用ISo6594:1995铸铁排水管及配件国际标准。在制定本标准时，充分考虑到产品口径标准尺寸应符合我国计量法规定，统一采用了公制尺寸标准，便于与国家标准的其他排水管材（如PVC-U管、镀锌管等）相连接，以保证工程质量，避免因管材大小不一而造成漏、渗水现象。根据我国实际情况，本标准对管外径、管壁厚作出了明确的正负公差标
2、准要求。在配套管件中，为便于横管安装时形成自然坡度，对T型三通、TY型三通、T型四通的角度作了统一的规定。增加在工程安装中需采用的承重短管、鸭脚支撑弯头等管件的标准。增加对直管、管件内外涂料及涂层厚度的要求。增加对不锈钢卡箍的材料及加强卡箍的标准要求。本标准制定的建筑排水用卡箍式铸铁管及管件材料的化学成分、尺寸允许偏差、抗拉性能、耐水压性能的技术要求及试验方法达到或超过ISO6594:1995铸铁排水管及配件标准规定。考虑到产品的配套性、市场销售和工程用户安装需求的实际情况，只对少数尺寸作了修改。本标准由建设部标准定额研究所提出。本标准由建设部给水排水产品标准化技术委员会归口。本标准由广州市鑫

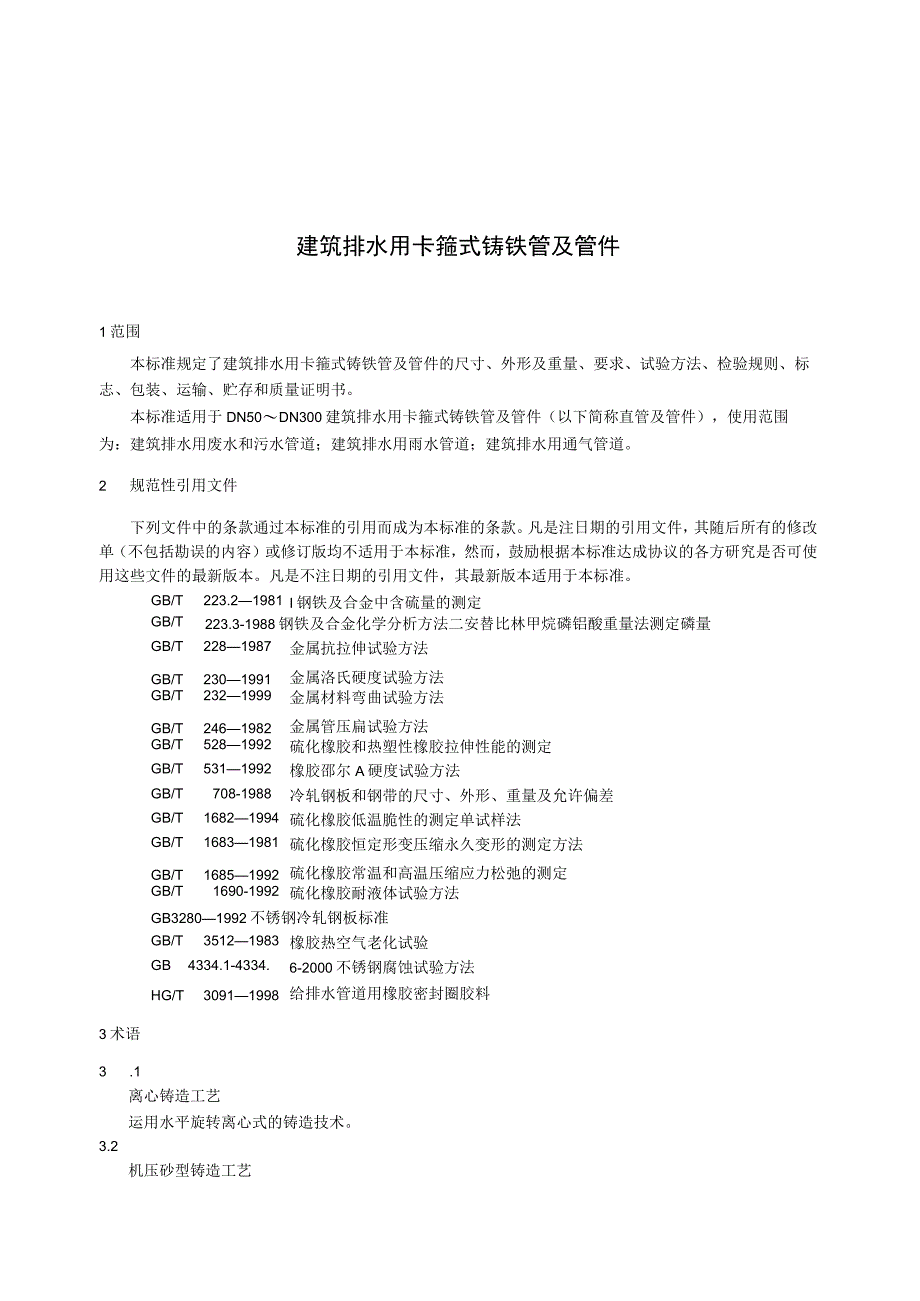

3、鸿机电设备有限公司、广州市设计院、上海市沪标工程建设咨询有限公司、中元国标工程设计研究院负责起草。本标准主要起草人：杨丹东、李斌、赵力军、姜文源、黄晓家、李士林、洪波、梁传新、洪伟、孙惠军。建筑排水用卡箍式铸铁管及管件1范围本标准规定了建筑排水用卡箍式铸铁管及管件的尺寸、外形及重量、要求、试验方法、检验规则、标志、包装、运输、贮存和质量证明书。本标准适用于DN50DN300建筑排水用卡箍式铸铁管及管件（以下简称直管及管件），使用范围为：建筑排水用废水和污水管道；建筑排水用雨水管道；建筑排水用通气管道。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其
4、随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T223.21981I钢铁及合金中含硫量的测定GB/T223.3-1988钢铁及合金化学分析方法二安替比林甲烷磷铝酸重量法测定磷量GB/T2281987金属抗拉伸试验方法GB/T2301991金属洛氏硬度试验方法GB/T2321999金属材料弯曲试验方法GB/T2461982金属管压扁试验方法GB/T5281992硫化橡胶和热塑性橡胶拉伸性能的测定GB/T5311992橡胶邵尔A硬度试验方法GB/T708-198
5、8冷轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T16821994硫化橡胶低温脆性的测定单试样法GB/T16831981硫化橡胶恒定形变压缩永久变形的测定方法GB/T16851992硫化橡胶常温和高温压缩应力松弛的测定GB/T1690-1992硫化橡胶耐液体试验方法GB32801992不锈钢冷轧钢板标准GB/T35121983橡胶热空气老化试验GB4334.1-4334.6-2000不锈钢腐蚀试验方法HG/T30911998给排水管道用橡胶密封圈胶料3术语3 .1离心铸造工艺运用水平旋转离心式的铸造技术。3.2机压砂型铸造工艺运用机械设备控制进行射压或机压砂型的铸造技术。3.3卡箍用于铸铁管
6、及管件连接和固定橡胶密封圈的组件。3.4橡胶密封圈卡箍式铸铁排水管连接部位止水用组件。3.5加强型卡箍卡箍式铸铁排水管用于立管下部弯头接口部位的卡箍。3.6鸭脚支撑弯头卡箍式铸铁排水管用于立管底部带肘的弯头。3.7承重短管卡箍式铸铁排水管用于传递管道重量予支(吊)架和楼板的专用管件。3.8防虹吸存水弯在排水过程中，防止破坏浴、厕具自身水封现象的管件。4尺寸、外形及质量3.9 直管：应使用离心铸造工艺生产直管。直管长度L=3000mm20mm,尺寸和质量见图1和表1。图1直管表1直管尺寸和质量单位为亳米公称直径外径壁厚直管单位质量/(kgm)直管管件DNDE外径公差公差公差5058+2.01.0
7、3.50.54.2-0.713.075833.5-0.54.2-0.718.91001103.50.54.2-0.725.21251352.04.0一0.54.71.035.41501604.00.55.3-1.342.22002105.0一Lo6.0-1.569.3250274+2.0-2.55.5-1.07.01.599.83003266.0-1.08.0-1.5129.7注：本标准质量为物理质量。3.10 件：应使用机压砂型铸造工艺生产。各端最小直管段长度1见图2,不应小于表2规定。管件不锈钢卡箍直管图2管及管件最小宜管段长度表2最小直管段长度单位为常米公称直径DN密封区1公称直径DN密
8、封区1503015050753520060100402507012545300804. 2.145。弯头：45。弯头见图3,尺寸和质量见表3。图345。弯头表345弯头尺寸和质量公称直径DNrnam质量kg50500.675601.0100701.8125802.3150903.22001106.525013010.030015516.44 .2.288弯头：88弯头见图4,尺寸和质量见表4。图488。鸾头表4880弯头尺寸和质公称直径DNma/mm质量kg50750.775951.41001102.01251253.21501454.22001757.525022014.830026024.
9、05 .2.3乙字弯头：乙字弯头见图5,尺寸和质量见表5。图5乙字弯头表5乙字膏头尺寸和质公称宜径DN/nma/mmb/mm1/mm质量kg5065501650.97565651901.710065702052.812565802253.615065902455.320065HO2858.950130502301.475130652602.4表5（续）公称直径DNAuna/mmbmn1/mm质量kg100130702703.4125130802904.8150130903106.920013011035011.450200503001.975200653303.2100200703404.41
10、25200803606.2150200903808.720020011042014.16 .2.488小半径弯头：88小半径弯头见图6,尺寸和质量见表6。图688。小半径鸾头表688小半径弯头尺寸和质公称直径DN/rnma/mmb/mm1/mm质量kg50100501211.275125601502.0100140701703.3125160801954.6150180902197.04.2.588大半径弯头：88大半径弯头见图7,尺寸和质量见表7。表7大半径弯头尺寸和质量公称直径DN/irnna/mmb/mm1/mm质量kg50250502301.775310602803.510031270
11、2914.8125321803086.8150333903259.8图788大半径弯头4.2.688。鸭脚支撑弯头，排水落差较大，立管转横管时安装鸭脚支撑弯头。88。鸭脚支撑弯头见图8,尺寸和质量见表8。图888鸭脚支撑弯头表888鸭脚支撑弯头尺寸和质量公称直径DWnrna/mmb/mm1/mm质量kg75601501504.1100701701705.3125801951957.81509021921910.020011024024018.525013028028022.730015532032052.24.2.788长短弯头：88长短弯头见图9,尺寸和质量见表9。图988长短弯头表988长
12、短弯头尺寸和质量公称克径DN/mma/mmb/mm1/mm质：fi/kg100250110140464.2.845三通：45三通见图10,尺寸和质量见表10。表1045三通尺寸和质公称直径mmlna/mmb/mmc/mm质量kgDNlDN25050160115451151.37050180135451351.97575215155601552.410050190150401502.510075220170601703.6100100260190701904.312550200160401603.212575235190451904.3125100270210602105.0125125305230752306.115050230180501803.715075250200502006.0150100280225552256.51501253
