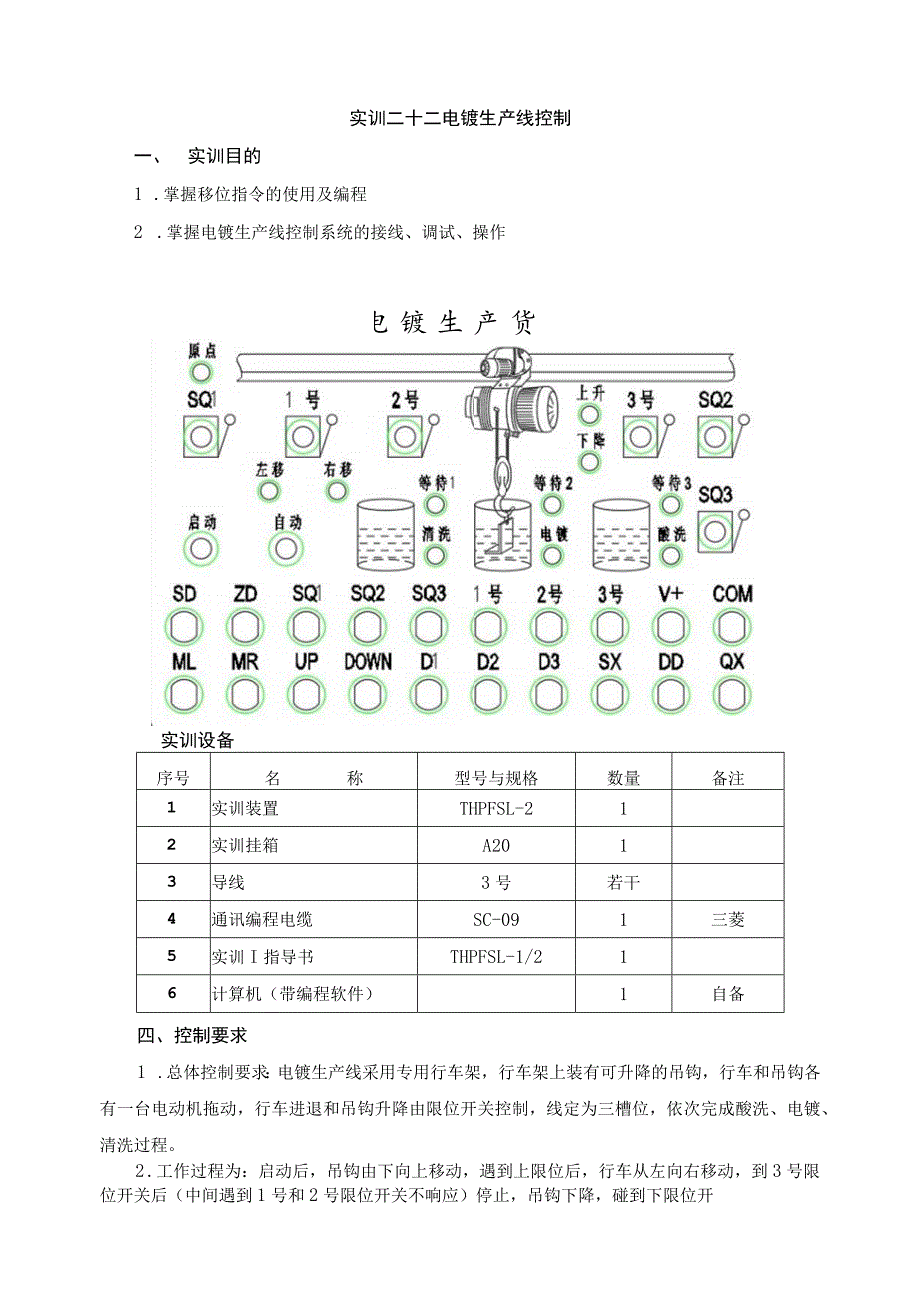

1、实训二十二电镀生产线控制一、实训目的1 .掌握移位指令的使用及编程2 .掌握电镀生产线控制系统的接线、调试、操作货 产 生 镀 电实训设备序号名称型号与规格数量备注1实训装置THPFSL-212实训挂箱A2013导线3号若干4通讯编程电缆SC-091三菱5实训I指导书THPFSL-1/216计算机（带编程软件）1自备四、控制要求1 .总体控制要求：电镀生产线采用专用行车架，行车架上装有可升降的吊钩，行车和吊钩各有一台电动机拖动，行车进退和吊钩升降由限位开关控制，线定为三槽位，依次完成酸洗、电镀、清洗过程。2 .工作过程为：启动后，吊钩由下向上移动，遇到上限位后，行车从左向右移动，到3号限位开关

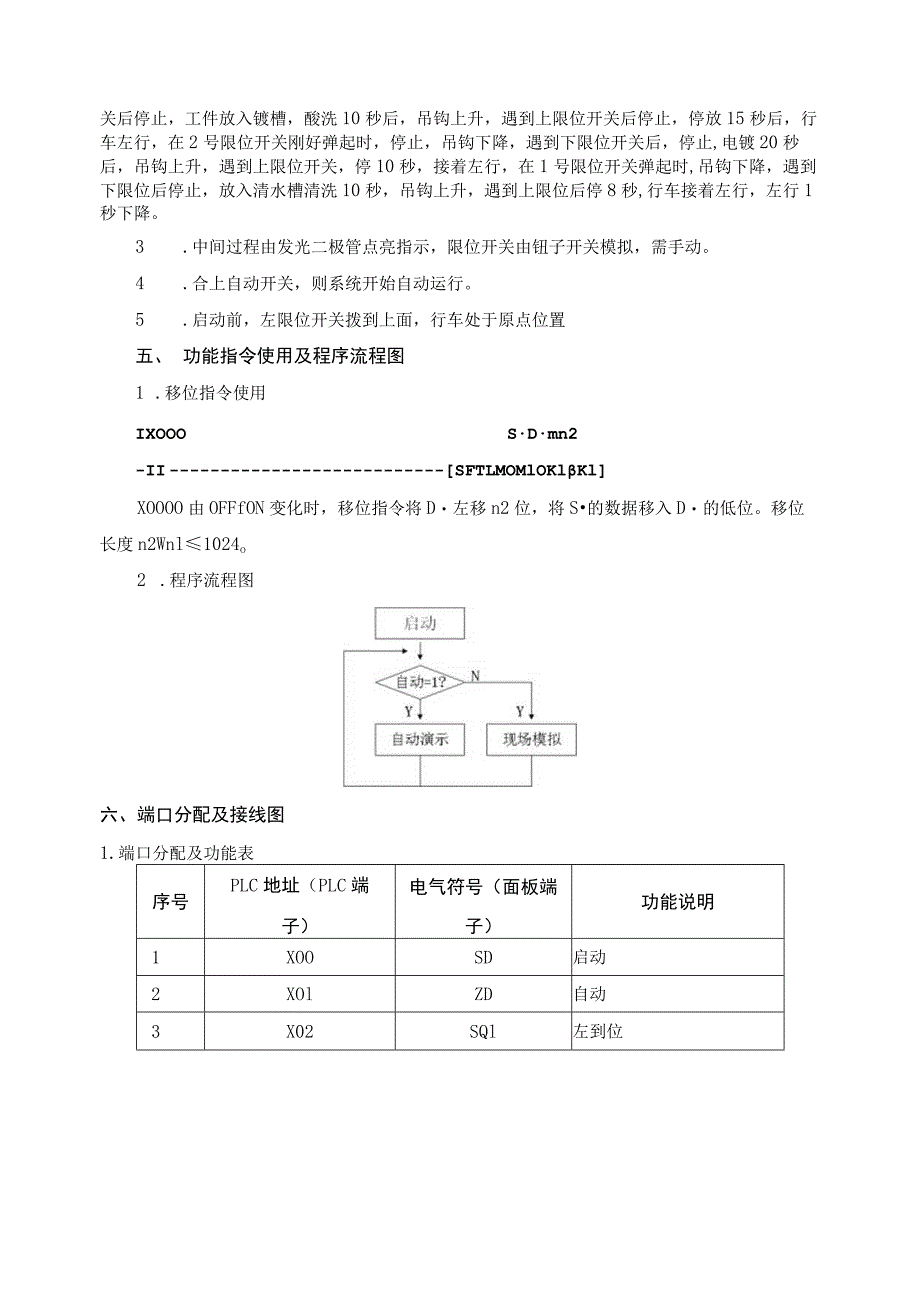

2、后（中间遇到1号和2号限位开关不响应）停止，吊钩下降，碰到下限位开关后停止，工件放入镀槽，酸洗10秒后，吊钩上升，遇到上限位开关后停止，停放15秒后，行车左行，在2号限位开关刚好弹起时，停止，吊钩下降，遇到下限位开关后，停止,电镀20秒后，吊钩上升，遇到上限位开关，停10秒，接着左行，在1号限位开关弹起时,吊钩下降，遇到下限位后停止，放入清水槽清洗10秒，吊钩上升，遇到上限位后停8秒,行车接着左行，左行1秒下降。3 .中间过程由发光二极管点亮指示，限位开关由钮子开关模拟，需手动。4 .合上自动开关，则系统开始自动运行。5 .启动前，左限位开关拨到上面，行车处于原点位置五、功能指令使用及程序流程
3、图1 .移位指令使用IXOOOSDmn2-IISFTLMOMlOKlKlXOOOO由OFFfON变化时，移位指令将D左移n2位，将S的数据移入D的低位。移位长度n2Wnl1024o2 .程序流程图六、端口分配及接线图1.端口分配及功能表序号PLC地址（PLC端子）电气符号（面板端子）功能说明1XOOSD启动2XOlZD自动3X02SQl左到位4X03SQ2上到位5X04SQ3下到位6X051号清洗到位7X062号电镀到位8X073号酸洗到位9YOOML左行10YOlMR右行11Y02UP上升12Y03DOWN下降13Y04Dl等待清洗14Y05D2等待电镀15Y06D3等待酸洗16Y07SX酸
