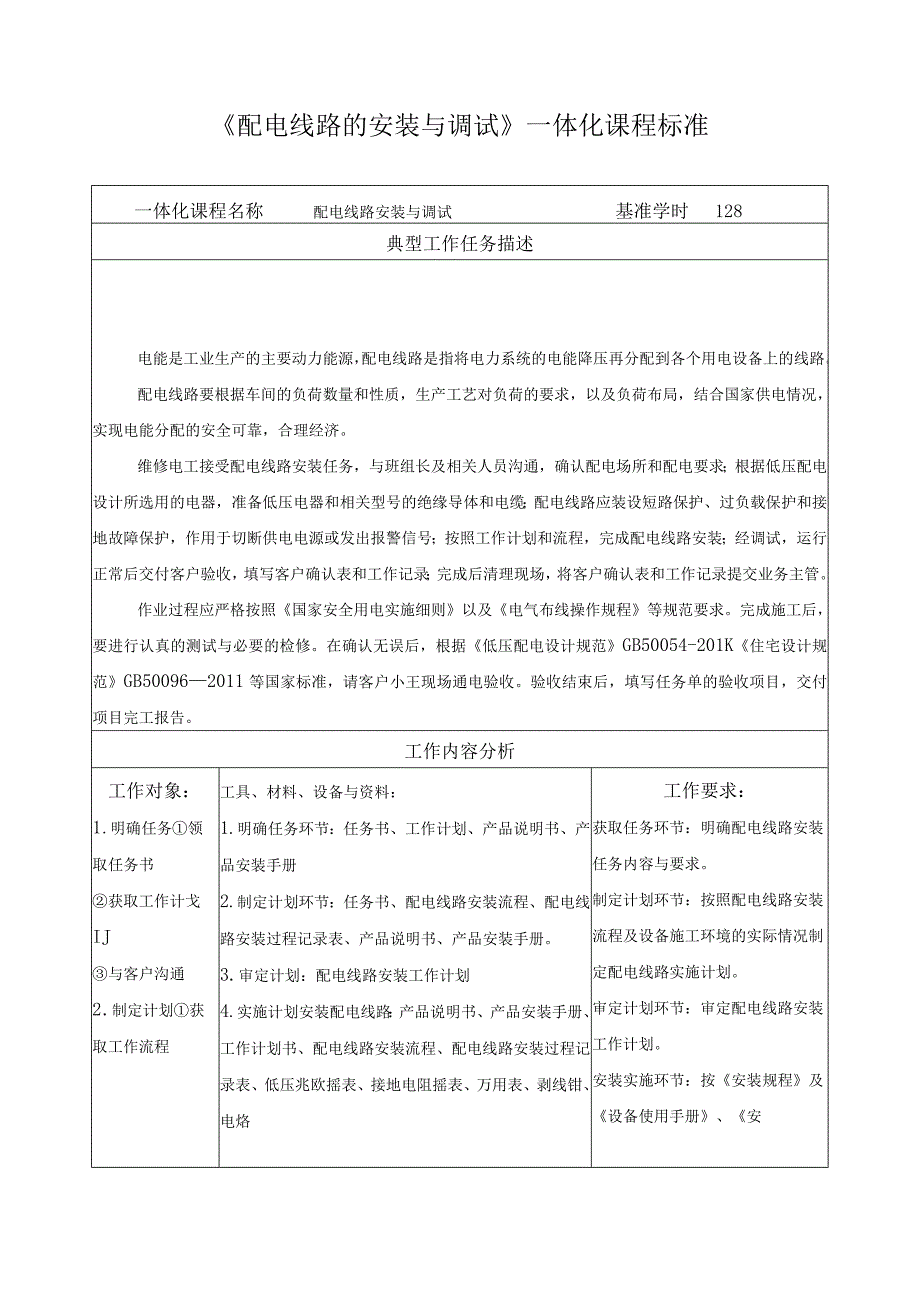

《配电线路的安装与调试》一体化课程标准.docx_第1页
第1页 / 共7页

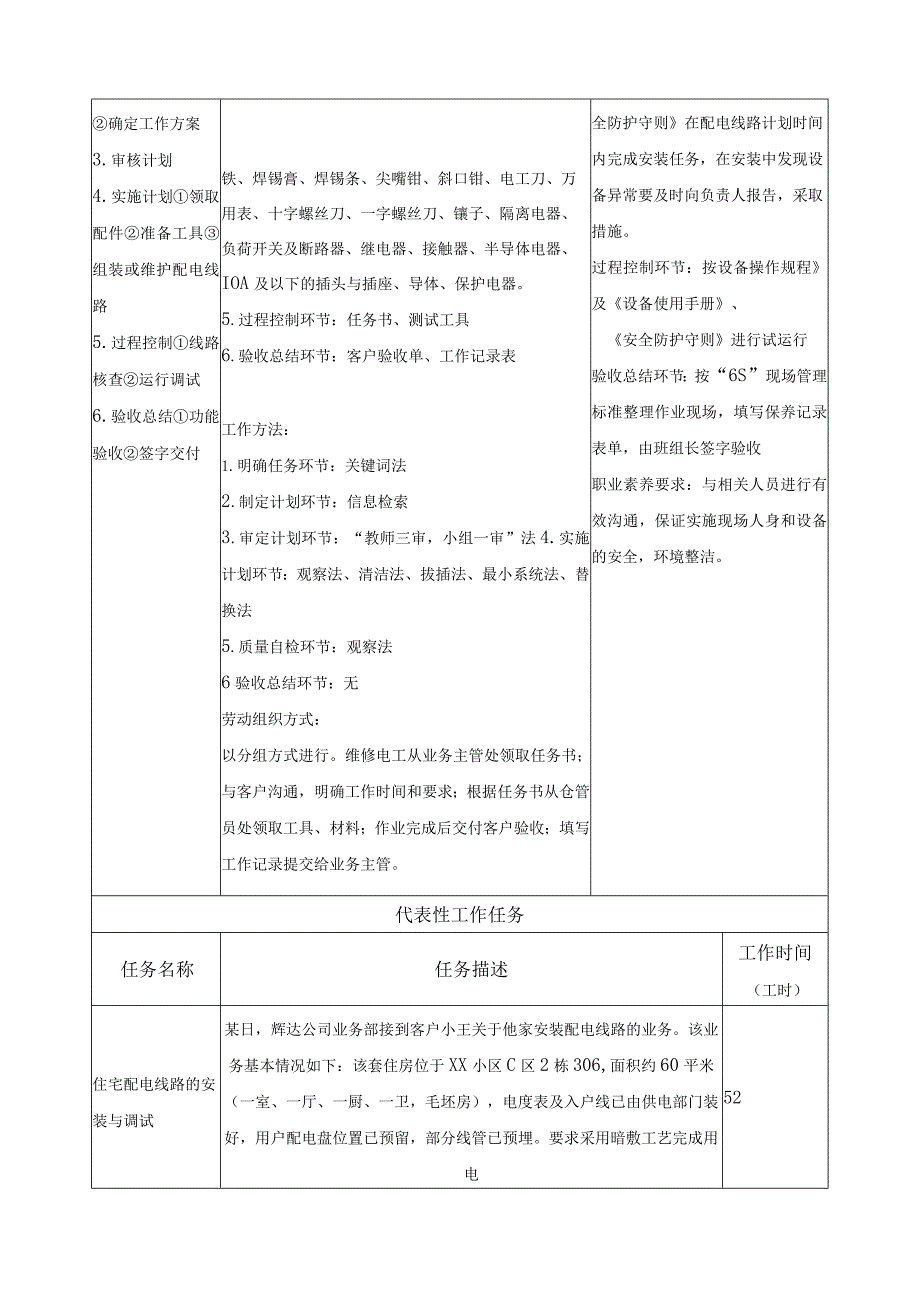

《配电线路的安装与调试》一体化课程标准.docx_第2页
第2页 / 共7页

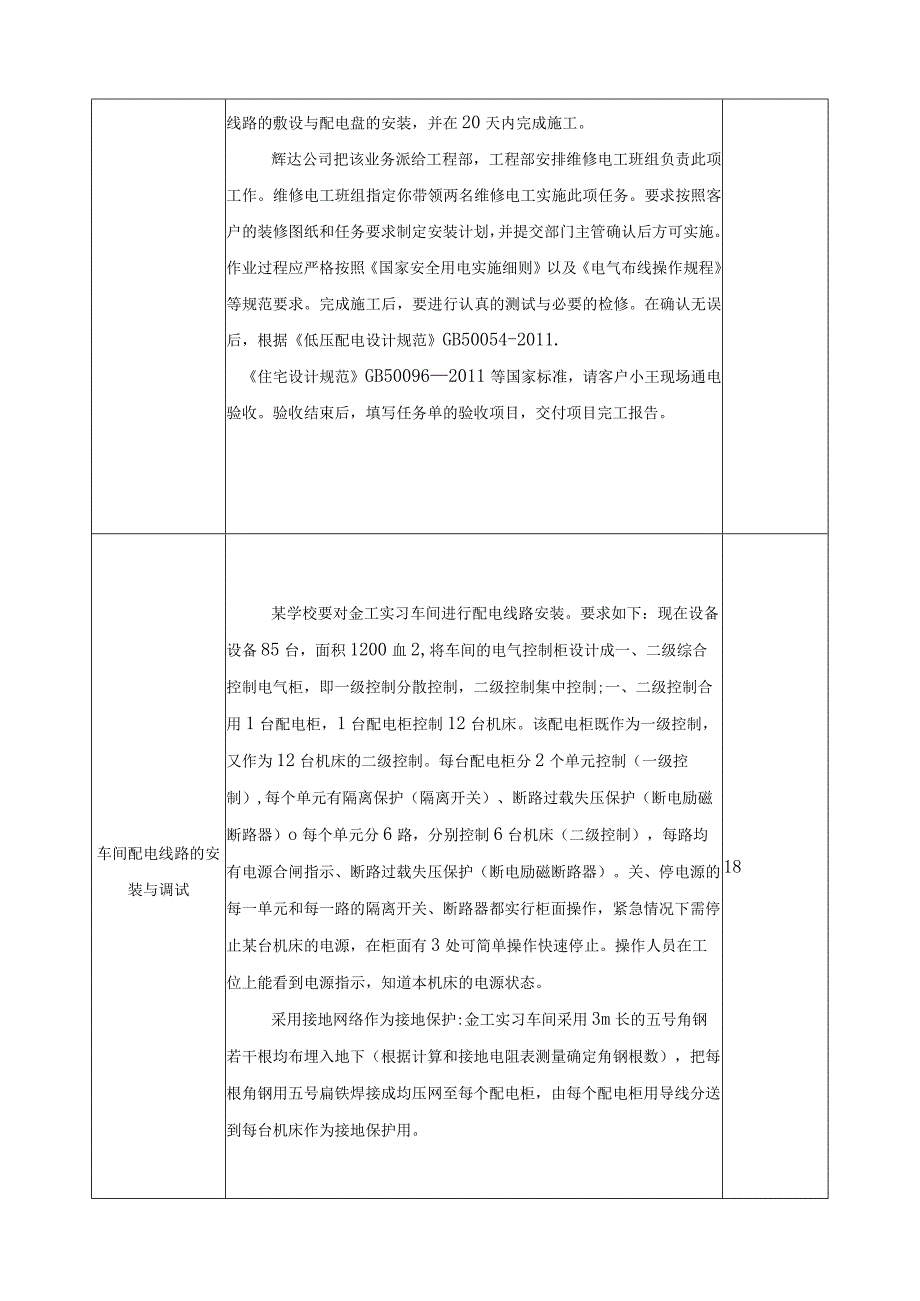

《配电线路的安装与调试》一体化课程标准.docx_第3页
第3页 / 共7页
《配电线路的安装与调试》一体化课程标准.docx_第4页
第4页 / 共7页
《配电线路的安装与调试》一体化课程标准.docx_第5页
第5页 / 共7页
《配电线路的安装与调试》一体化课程标准.docx_第6页
第6页 / 共7页
《配电线路的安装与调试》一体化课程标准.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《《配电线路的安装与调试》一体化课程标准.docx》由会员分享,可在线阅读,更多相关《《配电线路的安装与调试》一体化课程标准.docx(7页珍藏版)》请在第壹文秘上搜索。

1、配电线路的安装与调试一体化课程标准一体化课程名称配电线路安装与调试基准学时128典型工作任务描述电能是工业生产的主要动力能源,配电线路是指将电力系统的电能降压再分配到各个用电设备上的线路。配电线路要根据车间的负荷数量和性质,生产工艺对负荷的要求,以及负荷布局,结合国家供电情况,实现电能分配的安全可靠,合理经济。维修电工接受配电线路安装任务,与班组长及相关人员沟通,确认配电场所和配电要求;根据低压配电设计所选用的电器,准备低压电器和相关型号的绝缘导体和电缆;配电线路应装设短路保护、过负载保护和接地故障保护,作用于切断供电电源或发出报警信号;按照工作计划和流程,完成配电线路安装;经调试,运行正常后

2、交付客户验收,填写客户确认表和工作记录;完成后清理现场,将客户确认表和工作记录提交业务主管。作业过程应严格按照国家安全用电实施细则以及电气布线操作规程等规范要求。完成施工后,要进行认真的测试与必要的检修。在确认无误后,根据低压配电设计规范GB50054-201K住宅设计规范GB500962011等国家标准,请客户小王现场通电验收。验收结束后,填写任务单的验收项目,交付项目完工报告。工作内容分析工作对象:1 .明确任务领取任务书获取工作计戈IJ与客户沟通2 .制定计划获取工作流程工具、材料、设备与资料:1 .明确任务环节:任务书、工作计划、产品说明书、产品安装手册2 .制定计划环节:任务书、配电

3、线路安装流程、配电线路安装过程记录表、产品说明书、产品安装手册。3 .审定计划:配电线路安装工作计划4 .实施计划安装配电线路:产品说明书、产品安装手册、工作计划书、配电线路安装流程、配电线路安装过程记录表、低压兆欧摇表、接地电阻摇表、万用表、剥线钳、电烙工作要求:获取任务环节:明确配电线路安装任务内容与要求。制定计划环节:按照配电线路安装流程及设备施工环境的实际情况制定配电线路实施计划。审定计划环节:审定配电线路安装工作计划。安装实施环节:按安装规程及设备使用手册、安确定工作方案3 .审核计划4 .实施计划领取配件准备工具组装或维护配电线路5 .过程控制线路核查运行调试6 .验收总结功能验收

4、签字交付铁、焊锡膏、焊锡条、尖嘴钳、斜口钳、电工刀、万用表、十字螺丝刀、一字螺丝刀、镶子、隔离电器、负荷开关及断路器、继电器、接触器、半导体电器、IOA及以下的插头与插座、导体、保护电器。5 .过程控制环节:任务书、测试工具6 .验收总结环节:客户验收单、工作记录表工作方法:1.明确任务环节:关键词法2 .制定计划环节:信息检索3 .审定计划环节:“教师三审,小组一审”法4.实施计划环节:观察法、清洁法、拔插法、最小系统法、替换法5.质量自检环节:观察法6验收总结环节:无劳动组织方式:以分组方式进行。维修电工从业务主管处领取任务书;与客户沟通,明确工作时间和要求;根据任务书从仓管员处领取工具、

5、材料;作业完成后交付客户验收;填写工作记录提交给业务主管。全防护守则在配电线路计划时间内完成安装任务,在安装中发现设备异常要及时向负责人报告,采取措施。过程控制环节:按设备操作规程及设备使用手册、安全防护守则进行试运行验收总结环节:按“6S”现场管理标准整理作业现场,填写保养记录表单,由班组长签字验收职业素养要求:与相关人员进行有效沟通,保证实施现场人身和设备的安全,环境整洁。代表性工作任务任务名称任务描述工作时间(工时)住宅配电线路的安装与调试某日,辉达公司业务部接到客户小王关于他家安装配电线路的业务。该业务基本情况如下:该套住房位于XX小区C区2栋306,面积约60平米(一室、一厅、一厨、

6、一卫,毛坯房),电度表及入户线已由供电部门装好,用户配电盘位置已预留,部分线管已预埋。要求采用暗敷工艺完成用电52线路的敷设与配电盘的安装,并在20天内完成施工。辉达公司把该业务派给工程部,工程部安排维修电工班组负责此项工作。维修电工班组指定你带领两名维修电工实施此项任务。要求按照客户的装修图纸和任务要求制定安装计划,并提交部门主管确认后方可实施。作业过程应严格按照国家安全用电实施细则以及电气布线操作规程等规范要求。完成施工后,要进行认真的测试与必要的检修。在确认无误后,根据低压配电设计规范GB50054-2011.住宅设计规范GB500962011等国家标准,请客户小王现场通电验收。验收结束

7、后,填写任务单的验收项目,交付项目完工报告。车间配电线路的安装与调试某学校要对金工实习车间进行配电线路安装。要求如下:现在设备设备85台,面积1200血2,将车间的电气控制柜设计成一、二级综合控制电气柜,即一级控制分散控制,二级控制集中控制;一、二级控制合用1台配电柜,1台配电柜控制12台机床。该配电柜既作为一级控制,又作为12台机床的二级控制。每台配电柜分2个单元控制(一级控制),每个单元有隔离保护(隔离开关)、断路过载失压保护(断电励磁断路器)o每个单元分6路,分别控制6台机床(二级控制),每路均有电源合闸指示、断路过载失压保护(断电励磁断路器)。关、停电源的每一单元和每一路的隔离开关、断

8、路器都实行柜面操作,紧急情况下需停止某台机床的电源,在柜面有3处可简单操作快速停止。操作人员在工位上能看到电源指示,知道本机床的电源状态。采用接地网络作为接地保护:金工实习车间采用3m长的五号角钢若干根均布埋入地下(根据计算和接地电阻表测量确定角钢根数),把每根角钢用五号扁铁焊接成均压网至每个配电柜,由每个配电柜用导线分送到每台机床作为接地保护用。18配电中心到实训车间的电源用空中桥架布线至每个配电柜,每个配电柜用地下暗管布线直接到机床,尽量减少外露部分,并认真处理好暗管两头的绝缘,暗管和均压网焊接在一起。维修电工接受车间配电线路安装任务,与班组长及相关人员沟通,确认配电场所和配电要求;根据低

9、压配电设计所选用的电器,准备低压电器和相关型号的绝缘导体和电缆;配电线路应装设短路保护、过负载保护和接地故障保护,作用于切断供电电源或发出报警信号;按照工作计划和流程,完成配电线路安装;经调试,运行正常后交付客户验收,填写客户确认表和工作记录;完成后清理现场,将客户确认表和工作记录提交业务主管。小区配电室电线路的安装小区一共3栋六层居民楼,每栋一个配电箱,由一个总配电箱配送)本工程系统配电设计考虑楼层为十八层,按二级负荷供电要求设计。消防设备及重要负荷用电采用双电源同时供电。本工程采用一户一表,在1层、7层、13层设集中电表计量箱,每户负荷量相同为6kW;网点每个按25kW负荷供电。采用380

10、V/220V低压进线,双电源引自不同区域变电所的两段不同母线段。采用放射式配电,负荷计算采用需要系数法,一般照明及公共照明(应急照明,疏散照明,走廊公共照明,电梯前室照明)的设计,插座设计,灯具的选择,导线和管径的选择,防雷系统等。维修电工接受车间配电线路安装任务,与班组长及相关人员沟通,确认配电场所和配电要求;根据低压配电设计所选用的电器,准备低压电器和相关型号的绝缘导体和电缆;配电线路应装设短路保护、过负载保护和接地故障保护,作用于切断供电电源或发出报警信号;按照工作计划和流程,完成配电线路安装;经调试,运行正常后交付客户验收,填写客户确认表和工作记录;完成后清理现场,将客户确认表和工作记

11、录提交业务主管。8课程目标1 .能根据任务要求,按需要系数法确定计算负荷,合理选择导线规格数量、负荷开关及保护器件等。2 .能按照施工方案,明确施工进度、人员及分工、工具、布线方式。3 .能按照施工方案和作业规范,组织人员敷设安装。4 .能应用仪器仪表,对所安装线路的功能、绝缘性能等进行测试。5 .能按6S清理安装现场,交与使用部门验收。学习内容1 .正弦交流电特性、安全用电;2 .需要系数法;3 .导线、负荷开关及保护器件的规格及选型;4 .电气设备线路安装的功能、绝缘性能测试;5 .供配电系统图、动力线路电气平面图的阅读;6 .配电安装工具使用;7 .常用的线路布线方式;8 .配电线路的作

12、业规范、安装工艺;9、沟通技巧、验收流程、填写验收报告。参考性学习任务序号名称学时1住宅配电线路的安装522车间配电线路的安装523小区配电室配电线路的安装24教学实施建议1 .教学组织建议在真实工作情境或模拟工作情境下运用行动导向教学理念实施教学,采取3人/组的分组教学形式,学习和工作过程中注重学生注重培养学生的团队协作精神和认真负责的工作态度的培养。2 .教学资源(1)场地与设备建议配置配电线路安装与调试实训室(1生/工位),实训室须具备良好的照明和通风条件,分为集中教学区、分组实训区、信息检索区、工具存放区、材料存放区、成果展示区,并配备多媒体教学设备。(2)工具与材料建议按工位配备工具

13、:电工常用工具(如低压兆欧摇表、接地电阻摇表、万用表、剥线钳、电烙铁、焊锡膏、焊锡条、尖嘴钳、斜口钳、电工刀、万用表、十字螺丝刀、一字螺丝刀、镜子等等)、仪表(万用表、兆欧表等等)、安装工具(如冲击钻、切割机电钻、手锯、弯管弹簧、梯子等等)、劳保用品材料:导线、控制器件、保护器件、线槽、线管、绝缘材料、标签资料:任务单、施工图纸、电工安全操作规程、电工手册、电气安装施工规范等资料(3)教学资料建议教师课前准备任务单、施工图纸、电工安全操作规程、电工手册、电气安装施工规范等教学资料,必要时向学生提供。教学考核要求采用过程性考核和终结性考核相结合的方式。1.过程性考核采用自我评价、小组评价和教师评

14、价相结合的方式进行考核;让学生学会自我评价,教师要善于观察学生的学习过程,参照学生的自我评价、小组评价进行总评并提出改进建议。(1)课堂考核:出勤、学习态度、课堂纪律,小组合作与展示等情况;(2)作业考核:工作页的完成、课后练习等情况;(3)阶段考核:纸笔测试、实操测试、口述测试。2.终结性考核学生根据任务情境中的要求,编制安装与调试方案,并按照企业标准规范,在规定时间内完成具体配电线路安装与调试,完成后的配电线路工艺和性能满足客户需求。考核任务案例:会议室配电线路的安装【情境描述】会议室设单相两极和单相三极组合插座六只,单相三极空调插座一只。主要材料如下:单相两极和单相三极组合插座:6只单相三极空调插座:1只电路模拟板:1块电缆:若干断路器:1个熔断器:2个主要材料如下:主要电工工具1套万用表1块根据控制要求,预算200元左右。业务主管要求你完成此任务。【任务要求】请你根据任务的情境描述,在半天内完成:1.根据任务的情境描述,列出需向客户询问的信息;2 .确定安装与调试方案,并写出理由;3 .根据你的方案,写出线路配置单,并说明理由;4 .列出安装与调试所需的工具和材料;5 .完成配电线路安装与调试,交付客户验收确认。【参考资料】作业过程中,你可以使用所有的常见资料。例如:任务单、施工图纸、电工安全操作规程、电工手册、电气安装施工规范等资料。
