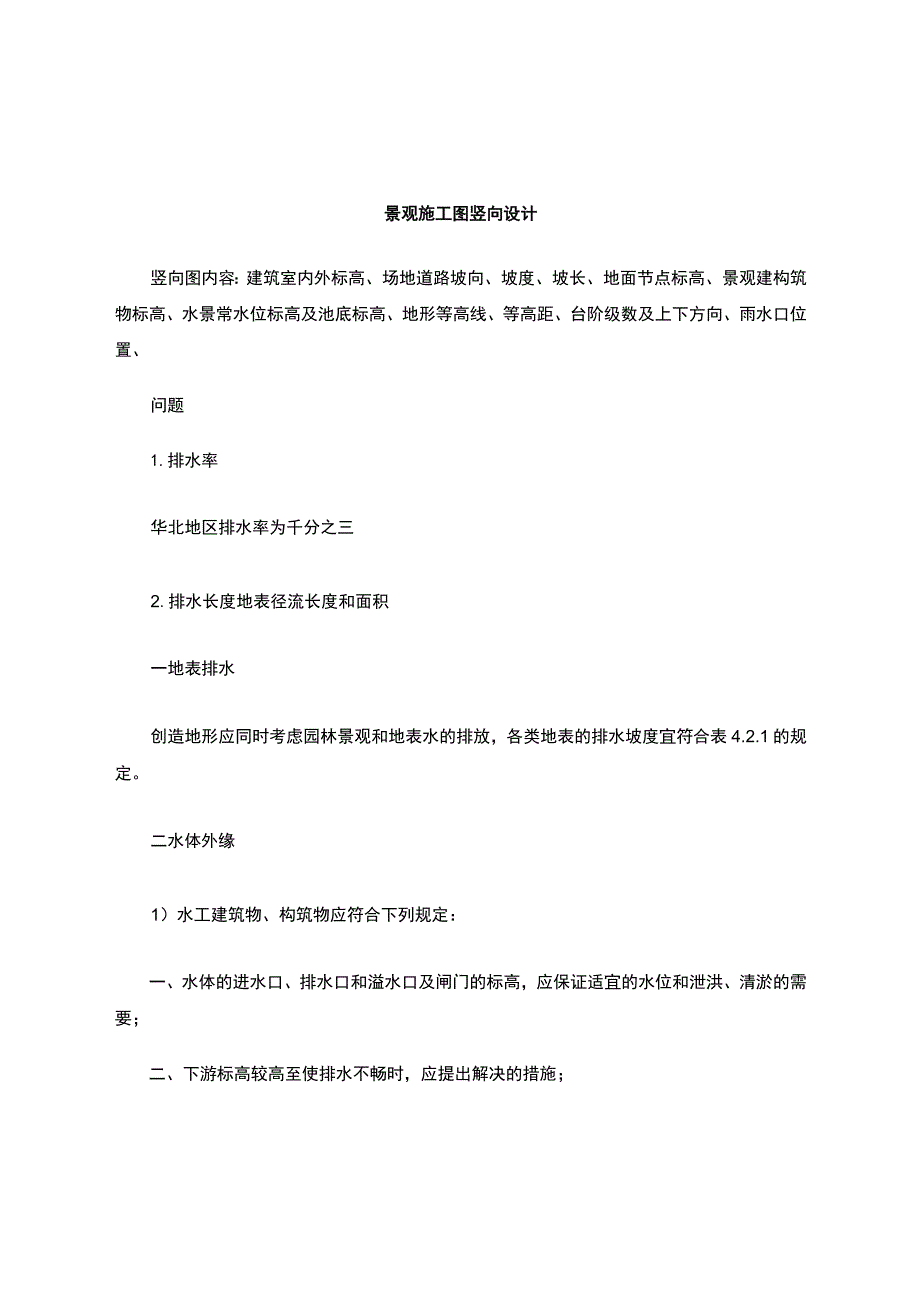

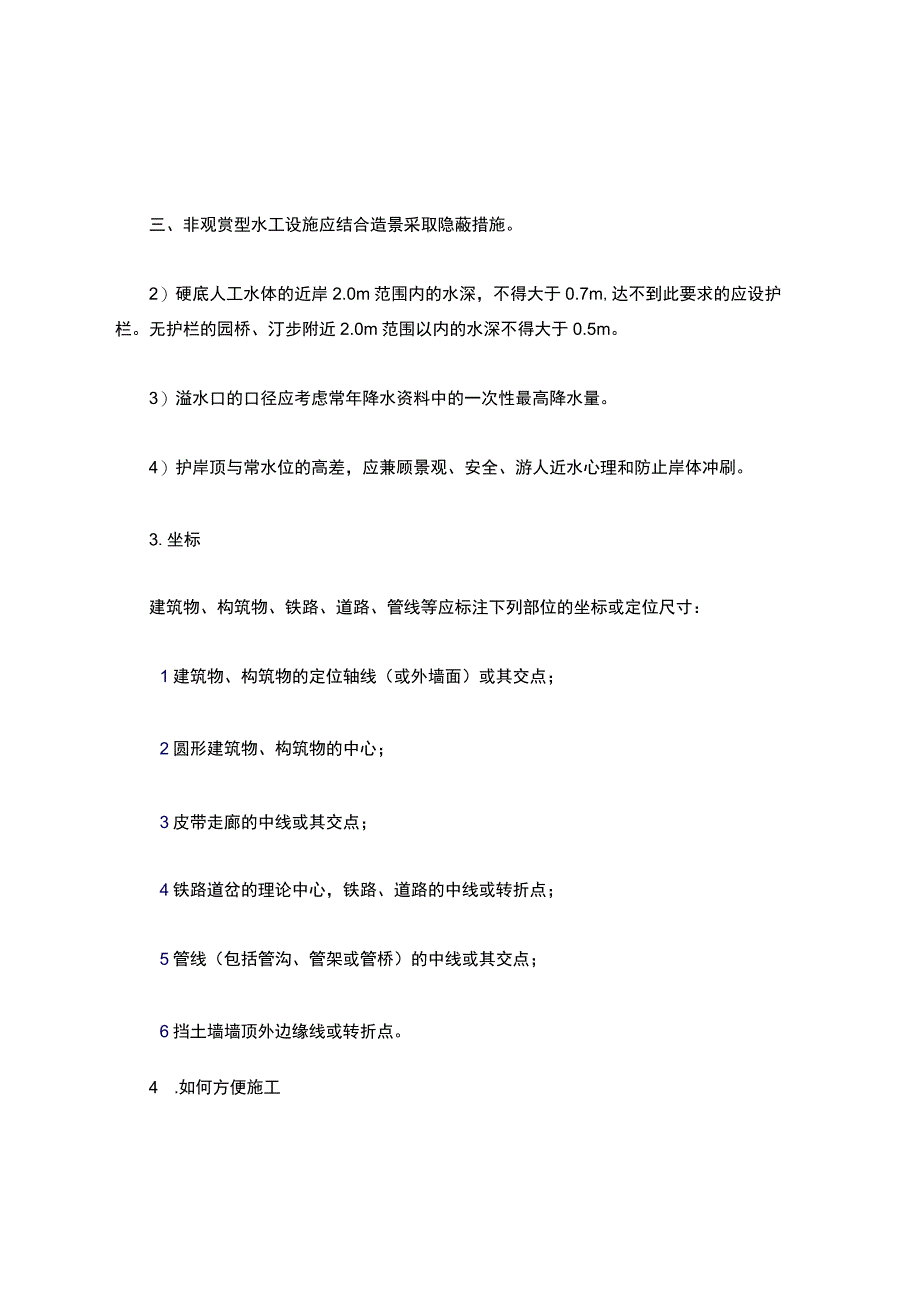

1、景观施工图竖向设计竖向图内容：建筑室内外标高、场地道路坡向、坡度、坡长、地面节点标高、景观建构筑物标高、水景常水位标高及池底标高、地形等高线、等高距、台阶级数及上下方向、雨水口位置、问题1.排水率华北地区排水率为千分之三2.排水长度地表径流长度和面积一地表排水创造地形应同时考虑园林景观和地表水的排放，各类地表的排水坡度宜符合表4.2.1的规定。二水体外缘1）水工建筑物、构筑物应符合下列规定：一、水体的进水口、排水口和溢水口及闸门的标高，应保证适宜的水位和泄洪、清淤的需要；二、下游标高较高至使排水不畅时，应提出解决的措施；三、非观赏型水工设施应结合造景采取隐蔽措施。2）硬底人工水体的近岸2.0m

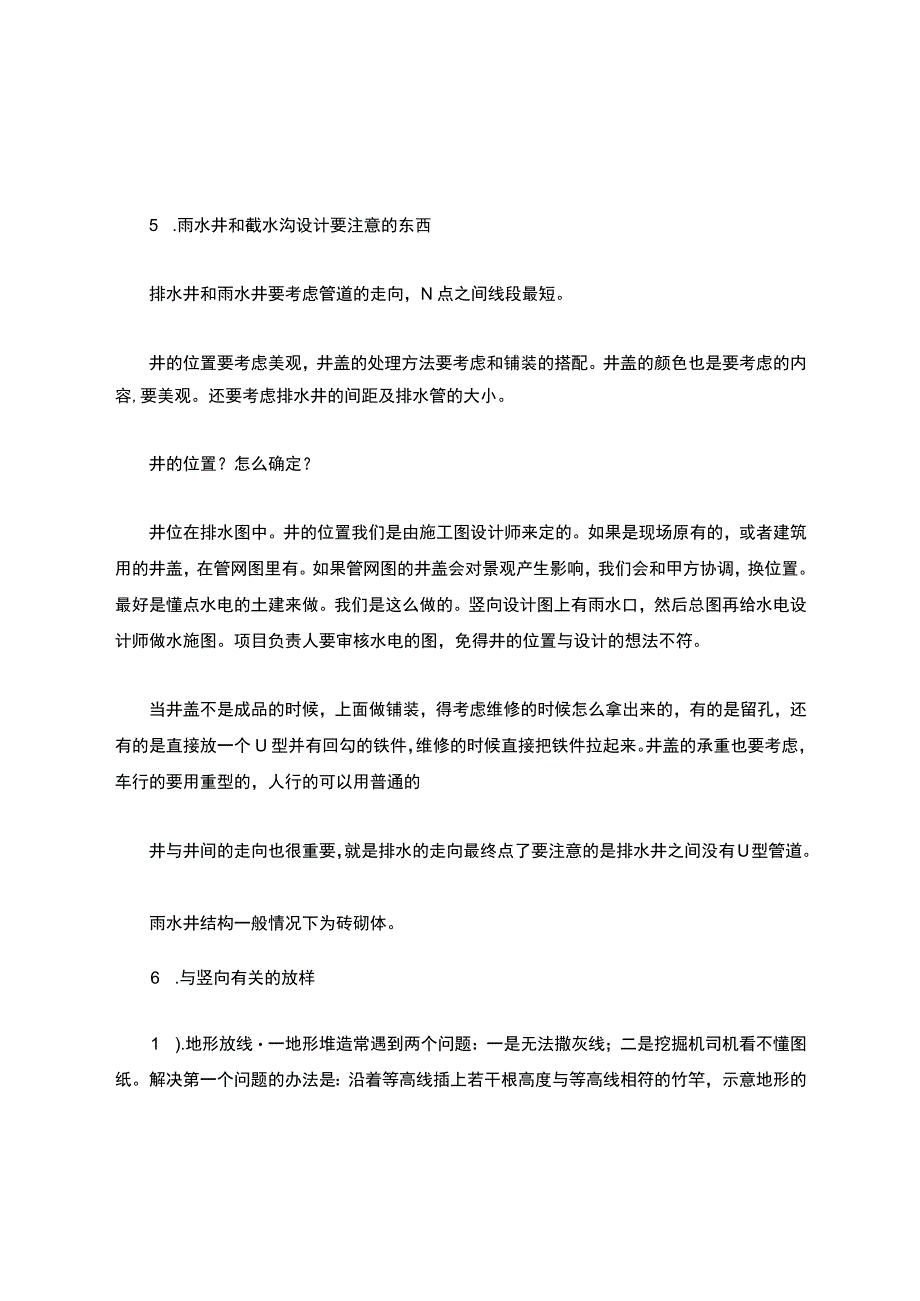

2、范围内的水深，不得大于0.7m,达不到此要求的应设护栏。无护栏的园桥、汀步附近2.0m范围以内的水深不得大于0.5m。3）溢水口的口径应考虑常年降水资料中的一次性最高降水量。4）护岸顶与常水位的高差，应兼顾景观、安全、游人近水心理和防止岸体冲刷。3.坐标建筑物、构筑物、铁路、道路、管线等应标注下列部位的坐标或定位尺寸：1建筑物、构筑物的定位轴线（或外墙面）或其交点；2圆形建筑物、构筑物的中心；3皮带走廊的中线或其交点；4铁路道岔的理论中心，铁路、道路的中线或转折点；5管线（包括管沟、管架或管桥）的中线或其交点；6挡土墙墙顶外边缘线或转折点。4 .如何方便施工5 .雨水井和截水沟设计要注意的东西
3、排水井和雨水井要考虑管道的走向，N点之间线段最短。井的位置要考虑美观，井盖的处理方法要考虑和铺装的搭配。井盖的颜色也是要考虑的内容,要美观。还要考虑排水井的间距及排水管的大小。井的位置？怎么确定？井位在排水图中。井的位置我们是由施工图设计师来定的。如果是现场原有的，或者建筑用的井盖，在管网图里有。如果管网图的井盖会对景观产生影响，我们会和甲方协调，换位置。最好是懂点水电的土建来做。我们是这么做的。竖向设计图上有雨水口，然后总图再给水电设计师做水施图。项目负责人要审核水电的图，免得井的位置与设计的想法不符。当井盖不是成品的时候，上面做铺装，得考虑维修的时候怎么拿出来的，有的是留孔，还有的是直接放
4、一个U型并有回勾的铁件，维修的时候直接把铁件拉起来。井盖的承重也要考虑，车行的要用重型的，人行的可以用普通的井与井间的走向也很重要，就是排水的走向最终点了要注意的是排水井之间没有U型管道。雨水井结构一般情况下为砖砌体。6 .与竖向有关的放样1 ).地形放线一地形堆造常遇到两个问题：一是无法撒灰线；二是挖掘机司机看不懂图纸。解决第一个问题的办法是：沿着等高线插上若干根高度与等高线相符的竹竿，示意地形的范围和高度;处理第二个问题时可将地形做成沙盘，放在司机旁边作参考。2 ).现场整地标准(1)整地之地形必须配合植栽图面所示。(2)整地应根据现场实际情况分为粗整地及细整地。粗整地所回填的土应用不含任
5、何垃圾的纯净土，完成浇水夯实后，方可再进行细整；细整地的回填土应加入植物所需的有机质,有机质含量应不少于3立方/1OO平方。(3)整地之地形应考虑泄水坡度及土壤安息角，如为坡地其坡度应平顺完整，除图面特别标示外不可颠簸凹凸不平。(4)整地时，应在地形谷地处设置导沟，以便导引排水，避免地面径流直接冲刷。7、施工过程工序8.施工所用的工具9、管道通过的地方的做法？管道通过硬质基础的做法？管道通过车行与人行道路下的不同做法？排水管道穿过伸缩缝做法:(1)一般用给水铸铁管安装，接口采用铅口；(2)建筑给水排水及采暖工程施工质量验收规范GB50242-20023.3.4管道穿过结构伸缩缝、抗震缝及沉降缝
6、敷设时，应根据情况采取下列保护措施：1在墙体两侧采取柔性连接。2在管道或保温层外皮上、下部留有不小于15Omm的净空。3在穿墙处做成方形补偿器，水平安装。(3)一般在设计上要尽量避免排水管穿越伸缩缝，这是一个原则.做法可查给排水标准图集04S516场地排雨水一、人工排水系统(一)地表雨水排除方式自然排水、暗管排水、明沟排水（便宜、技术简单）（二）场地排水坡度自然地面、人工地面（详表一摘自建筑设计资料集）例：0.3%粘土地面5%绿地：适宜坡度O.5%l.O%广场兼停车场：适宜坡度0.2%0.5%（三）场地排水方案1、建筑物标高和道路标高的协调关系（1）一般道路标高比地坪标高底0250.30m,场
7、地雨水通过道路两侧排除。（2）建筑物低于道路时，散水处设明沟或暗沟2、绿地部分需要排除的地表水，适宜坡度0.5%1.0%.不超过10%的坡道宜于人活动和草皮生长。3、广场和停车场(1)广场设计坡度0.3平原地区1%停车场最小坡度03%。平行通道方向纵坡1%,横坡3%(2)与广场相连的道路一0.5-2%,困难时7%与停车场相连的道路-0.5-2%,困难时7%(3)积雪寒冷地区广场6%(且出入口处设置2%的缓坡)(4)广场、停车场，符合下列情况，宜采用划区分散排水方式a、单向尺寸大于或等于150米b、地面纵坡2%且单向尺寸大于或等于100米4、体育运动场地(1)体育场a、每分钟排除108mm平米b
8、、三个排水分区跑道横坡1%、2%,纵坡应1%（2）矩形场地排水坡形式：双坡式、横坡式、纵坡式、斜坡式排球场一0.5%羽毛球场草皮2%,混凝土0.83%篮球场地混凝土083%网球场非透水型0.83%,透水型0.30.4%5、挡土墙二、排水沟（涵洞）设计流量计算三、常见排水设施布置（一）雨水口1、积水点的判断，图4-60交叉口雨水口分布。2、一个雨水口汇水面积约25005000平米3、道路雨水口间距根据不同纵坡的规定（见表一摘自建筑设计资料集）例：道路纵坡03-0.4时，雨水口间距30-40米（二）排水沟1、梯形沟2、矩形沟（最常用）：沟深200,沟宽400,纵坡0.3%四、场地防排洪城市重要程度
9、分类（按人口）5.3竖向5.3.1 建筑基地地面和道路坡度应符合下列规定：1基地地面坡度不应小于0.2%,地面坡度大于8%时宜分成台地，台地连接处应设挡墙或护坡；2基地机动车道的纵坡不应小于0.2%,亦不应大于8%,其坡长不应大于200m,在个别路段可不大于11%,其坡长不应大于80m;在多雪严寒地区不应大于5%,其坡长不应大于600m;横坡应为1%2%;3基地非机动车道的纵坡不应小于0.2%,亦不应大于3%,其坡长不应大于50m;在多雪严寒地区不应大于2%,其坡长不应大于Ic）Om;横坡应为1%2%;4基地步行道的纵坡不应小于0.2%,亦不应大于8%,多雪严寒地区不应大于4%,横坡应为1%2
10、%;5基地内人流活动的主要地段，应设置无障碍人行道。注：山州口丘陵地区竖向设计尚应符合有关规范的规定。5.3.2 建筑基地地面排水应符合下列规定：1基地内应有排除地面及路面雨水至城栩E水系统的措施,排水方式应根据城市规划的要求确定，有条件的地区应采取雨水回收利用措施；2采用车行道排泄地面雨水时，雨水口形式及数量应根据汇水面积、流量、道路纵坡长度等确定；3单侧排水的道路及低洼易积水的地段，应采取排雨水时不影响交通和路面清洁的措施。5.3.3 建筑物底层出入口处应采取措施防止室外地面雨水回流。广场坡度0.3-3%最好0.5-2%排水坡度绿地：适宜坡度0.5%1.0%广场兼停车场：适宜坡度0.2%0
11、.5%0.5%正常情况下，汽车没有手刹最大坡度停车场:与车道方向平行纵坡1%,与车道方向垂直横坡3%残疾人轮椅基地通行坡度最好小于2.5%且大于2.5米宽建筑物之间详细竖向布置。建筑物之间详细竖向布置指建筑物室内、外地坪，建筑物与建筑物之间地坪标高的确定。应引导室外雨水顺利排除，避免室外雨水流入建筑内，以保证建筑物之间交通良好。场地建筑至道路坡度最好为l%-3%,一般允许0.5%-6%.居住区规划设计规范竖向9.0.1居住区的竖向规划，应包括地形地貌的利用、确定道路控制高程和地面排水规划等内容。9.0.2居住区竖向规划设计,应遵循下列原则。9.0.2.1合理利用地形地貌，减少土方工程量；9.0
12、.2.2各种场地的适用坡度，应符合表9.0.1规定；9.0.2.3满足排水管线的埋设要求；9.0.2.4避免土壤受冲刷；9.0.2.5有利于建筑布置与空间环境的设计；9.0.2.6对外联系道路的高程应与城市道路标高相衔接。9.0.3当自然地形坡度大于8%,居住区地面连接形式宜选用台地式，台地之间应用挡土墙或护坡连接。9.0.4居住区内地面水的排水系统,应根据地形特点设计。在山区和丘陵地区还必须考虑排洪要求。地面水排水方式的选择，应符合以下规定：9.0.4.1居住区内应采用暗沟（管）排除地面水；9.0.4.2在埋设地下暗沟（管）极不经济的陡坎、岩石地段，或在山坡冲刷严重，管沟易堵塞的地段，可采用
13、明沟排水。居住区规划设计规范一管线综合10.0.1居住区内应设置给水、污水、雨水和电力管线，在采用集中供热居住区内还应设置供热管线，同时还应考虑燃气、通讯、电视公用天线、闭路电视、智能化等管线的设置或预留埋设位置。10.0.2居住区内各类管线的设置，应编制管线综合规划确定，并应符合下列规定：10.0.2.1必须与城市管线衔接；10.0.2.2应根据各类管线的不同特性和设置要求综合布置。各娄管线相互间的水平和垂直净距,应符合规定；10.0.2.3宜采用地下敷设的方式。地下管线的走向，宜沿道路或与主体建筑平行布置，并力求线型顺直、短捷和适当集中，尽量减少转弯，并应使管线之间尽量减少交叉；10.0.
14、2.4应考虑不影响建筑物安全和防止管线受腐蚀、沉陷、震动及重压。各种管线与建筑物和构筑物之间的最小水平间距，应符合规定；10.0.2.5各中管线的埋设顺序应符合下列规定：(1)离建筑物的水平排序，由近及远宜为：电力管线或曜管线、燃气管、热力管、给水管、雨水管、污水管；(2)各类管线的垂直排序，由浅入深宜为：电信管线、热力管、小于IOkV电力电缆、燃气管、给水管、雨水管、污水管。10.0.2.6电力电缆与电信管、电信电缆在道路西侧或北侧的原则布置；10.0.2.7管线之间遇到矛盾时，应按下列原则处理：(1)临时管线避让永久管线；(2)小管线避让大管线；000080(3)压力管线避让重力自流管线；
15、(4)可弯曲管线避让不可弯曲和10.0.2.8地下管线不宜横穿公共绿地和庭院绿地，与绿化树种间的最小水平净距,宜符合表中的规定。竖向设计图竖向设计和总平面设计是统一体的两个方面，它们密切联系、不可分割。合理的总图运输设计不仅取决于总平面设计，而且与竖向设计的关系极大。在做总平面设计时必须考虑到竖向设计要基本合理,在做竖向设计时，反过来对总平面设计进行检验。如果二者不协调，还需对总平面设计做必要的调整。竖向，就是从平面看整体的高差状况。竖向设计,主要是解决排水的问题是需要做竖向设计与做排水外网的人员配合工作,当然如果这两方面工作由一个人做就更好了需要首先调查基地内部和周边的地下排水管线和周边道路、周边建筑物的标高。排水分两种，一种是通过地下管线,一种是自然排水。通过地下管线根据基地周边的排水管线情况,确定排水的最不利点,要保证这一点的排水管的最小覆土,通过这些初步确定室外地坪的最氐标高。自然排水一般主要是小区内道路排水，
