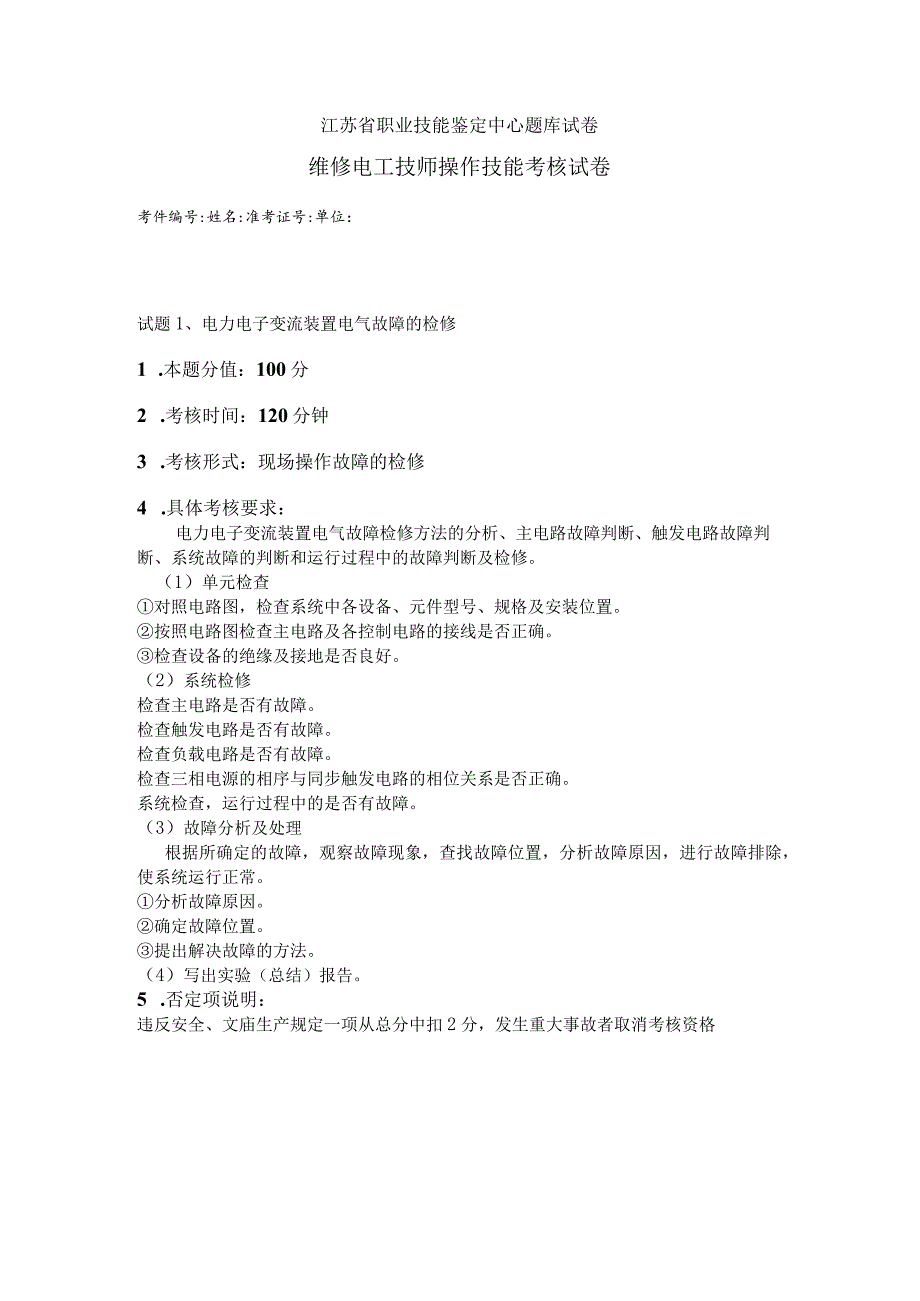

1、江苏省职业技能鉴定中心题库试卷维修电工技师操作技能考核试卷考件编号:姓名:准考证号:单位：试题1、电力电子变流装置电气故障的检修1 .本题分值：100分2 .考核时间：120分钟3 .考核形式：现场操作故障的检修4 .具体考核要求：电力电子变流装置电气故障检修方法的分析、主电路故障判断、触发电路故障判断、系统故障的判断和运行过程中的故障判断及检修。（1）单元检查对照电路图，检查系统中各设备、元件型号、规格及安装位置。按照电路图检查主电路及各控制电路的接线是否正确。检查设备的绝缘及接地是否良好。（2）系统检修检查主电路是否有故障。检查触发电路是否有故障。检查负载电路是否有故障。检查三相电源的相序

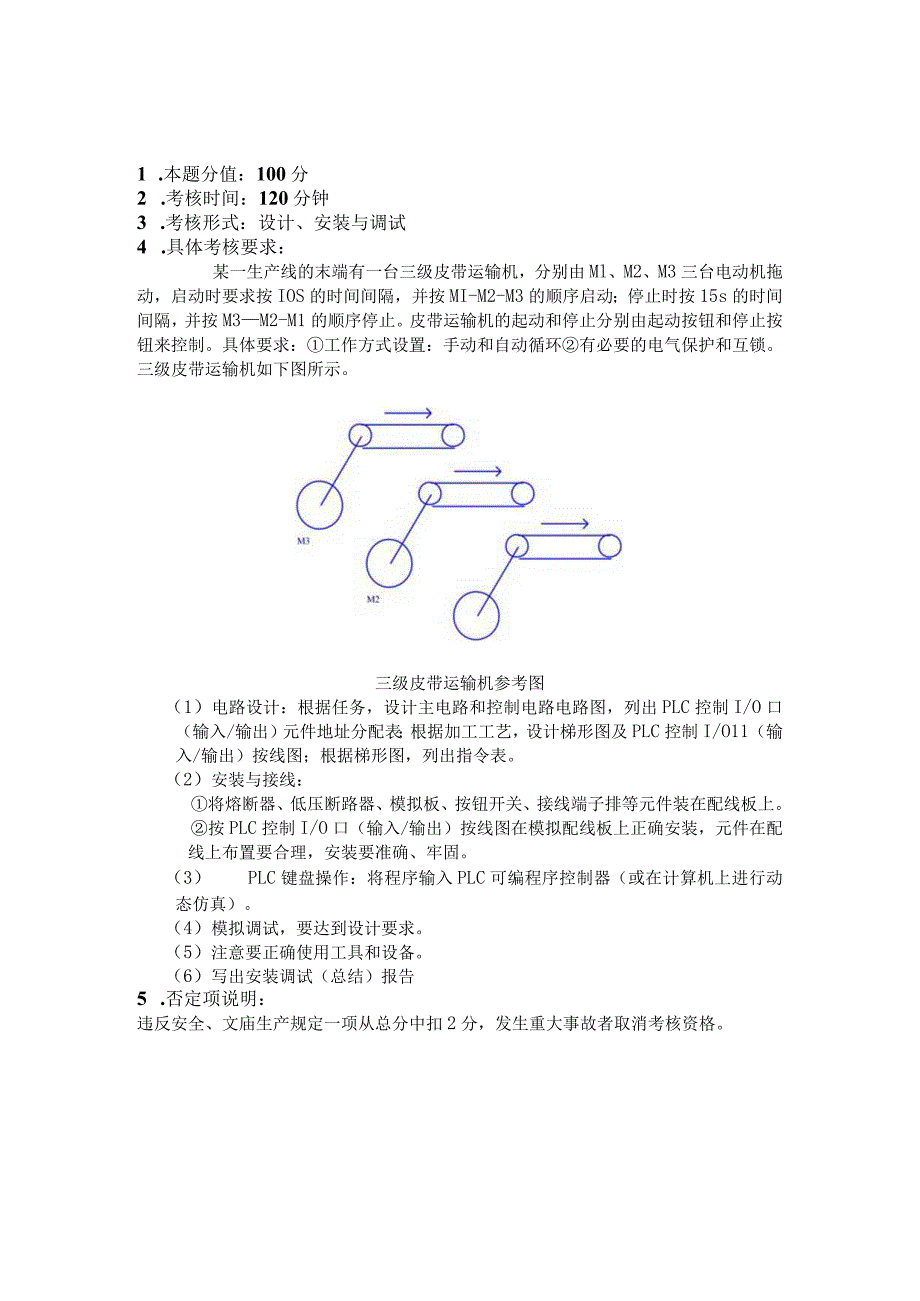

2、与同步触发电路的相位关系是否正确。系统检查，运行过程中的是否有故障。（3）故障分析及处理根据所确定的故障，观察故障现象，查找故障位置，分析故障原因，进行故障排除，使系统运行正常。分析故障原因。确定故障位置。提出解决故障的方法。（4）写出实验（总结）报告。5 .否定项说明：违反安全、文庙生产规定一项从总分中扣2分，发生重大事故者取消考核资格1 .本题分值：100分2 .考核时间：120分钟3 .考核形式：设计、安装与调试4 .具体考核要求：某一生产线的末端有一台三级皮带运输机，分别由Ml、M2、M3三台电动机拖动，启动时要求按IOS的时间间隔，并按MI-M2-M3的顺序启动；停止时按15s的时间
3、间隔，并按M3M2-M1的顺序停止。皮带运输机的起动和停止分别由起动按钮和停止按钮来控制。具体要求：工作方式设置：手动和自动循环有必要的电气保护和互锁。三级皮带运输机如下图所示。三级皮带运输机参考图（1）电路设计：根据任务，设计主电路和控制电路电路图，列出PLC控制I/O口（输入/输出）元件地址分配表；根据加工工艺，设计梯形图及PLC控制I/O11（输入/输出）按线图；根据梯形图，列出指令表。（2）安装与接线：将熔断器、低压断路器、模拟板、按钮开关、接线端子排等元件装在配线板上。按PLC控制I/O口（输入/输出）按线图在模拟配线板上正确安装，元件在配线上布置要合理，安装要准确、牢固。（3） P
4、LC键盘操作：将程序输入PLC可编程序控制器（或在计算机上进行动态仿真）。（4）模拟调试，要达到设计要求。（5）注意要正确使用工具和设备。（6）写出安装调试（总结）报告5 .否定项说明：违反安全、文庙生产规定一项从总分中扣2分，发生重大事故者取消考核资格。1、参考电路RW555D21484148 ClL_ C20.01 uF图1一4555振荡电路、分频电路组成的秒脉冲参考电路图试题4、电气设备检修工艺的编制1 .本题分值：100分2 .考核时间：60分钟3 .考核形式：编制工艺4 .具体考核要求：针对车间设备大修或大型电气设备(如组合机床、注塑机等)进行检修工艺的编制：(1)能正确分析现有设备，提出合理的建议编排(2)设备维修工艺步骤正确、工艺卡填写规范，工时分配合理(维修工艺步骤、技术要求、使用维修仪器设备、工时等)(3)检修工艺符合相关设备质量标准(4)提出合理的建议
