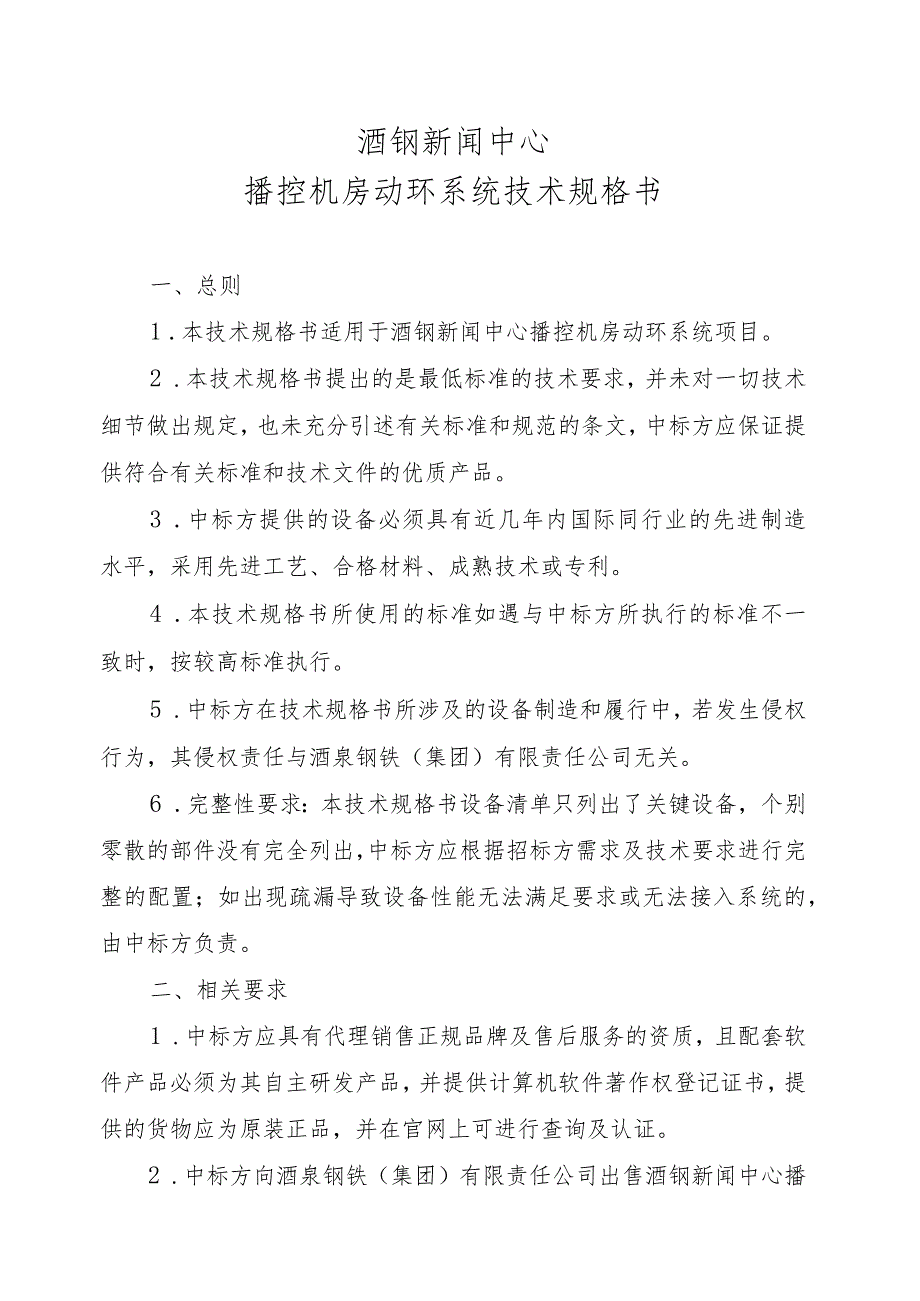

1、酒钢新闻中心播控机房动环系统技术规格书一、总则1 .本技术规格书适用于酒钢新闻中心播控机房动环系统项目。2 .本技术规格书提出的是最低标准的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，中标方应保证提供符合有关标准和技术文件的优质产品。3 .中标方提供的设备必须具有近几年内国际同行业的先进制造水平，采用先进工艺、合格材料、成熟技术或专利。4 .本技术规格书所使用的标准如遇与中标方所执行的标准不一致时，按较高标准执行。5 .中标方在技术规格书所涉及的设备制造和履行中，若发生侵权行为，其侵权责任与酒泉钢铁（集团）有限责任公司无关。6 .完整性要求：本技术规格书设备清单只列
2、出了关键设备，个别零散的部件没有完全列出，中标方应根据招标方需求及技术要求进行完整的配置；如出现疏漏导致设备性能无法满足要求或无法接入系统的，由中标方负责。二、相关要求1 .中标方应具有代理销售正规品牌及售后服务的资质，且配套软件产品必须为其自主研发产品，并提供计算机软件著作权登记证书，提供的货物应为原装正品，并在官网上可进行查询及认证。2 .中标方向酒泉钢铁（集团）有限责任公司出售酒钢新闻中心播控机房动环系统，并提供相应培训、技术服务、技术文件；中标方须委托有安装和安全资质的单位，在酒泉钢铁（集团）有限责任公司要求的期限内安装酒钢新闻中心播控机房动环系统。项目施工结束后5个工作日内提供详细的
3、技术文档，确保招标方对设备系统的长期稳定使用。在保修期内中标方应向招标方提供电话咨询服务，并提供一年两次的设备巡检服务。3 .中标方要严格遵守酒钢及行业相关管理标准、规章制度以及有关安全文明生产的要求，加强施工人员现场安全教育与监管，做到规范施工、文明施工、安全施工，确保施工过程安全无事故。4 .中标方要严格执行现场定置管理规定，工具、材料摆放整齐有序。每天施工完毕，要做到“工完、料净、场清”。5 .酒泉钢铁（集团）有限责任公司有权对因施工质量造成的不合格项目，责令中标方返修直至确保符合质量标准。对返修所发生的一切费用及影响工期的责任由中标方承担。6 .酒泉钢铁（集团）有限责任公司有权对中标方
4、安装设备的状况进行监督检查，对于情节严重、危及人身安全的行为，酒泉钢铁（集团）有限责任公司有权制止并对中标方进行考核。7 .中标方对所提供的产品制造质量、供货、系统集成、技术规格、技术支持、包装运输、开箱检验、安装调试、现场测试、软件开发、授权、设备运行等各环节各方面负有完全责任。8 .中标方向酒泉钢铁（集团）有限责任公司承诺按照本技术规格书进行服务采购、安装施工并在质量保修期内承担工程质量保修责任。9 .项目施工期间，中标方需保证施工过程不影响酒泉钢铁（集团）有限责任公司新闻中心正常开展电视节目制作业务。10 .中标方应对服务现场和服务条件进行查勘，因中标方未能充分查勘了解情况或未能充分估计
5、前述情况而产生后果的，酒泉钢铁（集团）有限责任公司概不负责。11 经由中标方提供的设备保修期为3年（自项目竣工验收合格之日算起）。12 .中标方应保证其所做工作的正确性、完整性、合理性和时效性。中标方提供的技术文件或图纸不能满足上述要求、导致设备无法正常使用的，中标方承担由此造成的延误和损失。13 .在协议规定的检验期和质量保证期内，若发现中标方提供的设备有缺陷或不符合协议有关条款要求，酒泉钢铁（集团）有限责任公司应立即通知中标方，中标方接到通知应立即和酒泉钢铁（集团）有限责任公司联系。工程质量按国家现行有效的施工验收规范、质量评定标准执行。工程质量验收必须达到质量评定标准合格等级，单位工程质
6、量合格率100%。保修维护应使用符合协议规定的规格、质量和性能要求的新零件、部件和设备，并在最短的时间内更换有缺陷的部分或修补缺陷部分。如中标方两次维修后，仍不能达到技术协议约定功能和技术指标，则中标方应无条件更换整套设备。如果中标方拒绝更换，酒泉钢铁（集团）有限责任公司有权解除协议，并进行退货处理，由此产生的一切费用和风险由中标方承担，并承担给酒泉钢铁(集团)有限责任公司造成的损失。14 .若公司不能中标，则本技术规格书自动失效，双方互不承担任何责任。三、设备采购清单及规格要求序号产品名称品牌数量单位参数1UPS电源主机山特1套工频双变换纯在线式智能型UPS电源UPS电源容量为30KVA纯在
7、线式塔式机，三进三出接线方式备用时间22小时左右，输入功率因素：20.99输入电压(380Vac400Vac415Vac)25%市电至电池转换时间Oms,蓝屏LCD中文显示输出功率因数：0.8系统效率：在线模式296%具备LCD和蜂鸣器声光告警输入输出带独立隔离变压器标配RS485、EPO,可支持RS282、干接点、SNMP2蓄电池LEUMS32节12V阀控式密封铅酸蓄电池；容量100AH,设计浮充使用寿命6-10年3电池柜科正2台定制拼装式电池柜，可安装16节12V100AH蓄电池，黑色喷塑表面处理，耐腐蚀，整体采用钢架结构，柜体标配2P电池开关4数据库服务器H3C2套IntelXeonSi
8、lver4216(2.lGHz/1622MB100W)CPU模块32GB2Rx4DDR4-2933P-R内存模块1.2TB12GSASIOK2.5inEPHDD通用硬盘4块12Gb2端口SASRAID卡(带4GB缓存)支持8个SAS口，不含超级电容)SFP+万兆模块(850nm,300m,LC)550W交流&240V高压直流电源模块(GW-Rl-白金)(CMCTO)5应用服务器H3C2套H3CUniServerR4900G312LFFCTo服务器配置2个InteISilver4210R(2.4GHz10核)处理器32GB(2*16GB)DDR4-2933RDlMM内存600GBSASIoK硬盘
9、*2块H3C4TBSATARPM7.2K*4块2Gb2端口SASHBA卡*11个FHHL转接卡2个550W电源序号产品名称品牌数量单位参数6播出服务器大洋1套配备大洋RedBridge6B-ServerB型卡主要用于收录、演播室和总控播出系统DELLPowerEdgeR740xdOEM(XeonSilver-4210*232G内存(8G*4)/集成2个Intel1350IG双端口以太网卡/PERCH730P集成RAID控制器(2GBNV缓存)/2块512GB2.5nSSD系统盘4TB*6SATA3.5寸数据盘/5个全高1个半高PCI-E插槽/2个750W热插拔冗余电源)512GB2.5SSD*
10、44TBSATARPM7.2K*10Dell480GBSATASSD*44TBSATARPM7.2K*47媒体内容智慧管理平台V3.0大洋1套媒资用户认证服务：1）用户管理：用户角色及权限配置管理、组织机构、频道栏目等管理2）统一认证服务：提供系统统一认证及服务，支持各业务系统单点登录3）日志审计：提供日志收集、查看、定时备份管理，同时支持对日志进行安全审计，满足安全等保系统审计要求媒体内容管理平台：数字资源管理20个客户端授权，提供在线标准资源管理、共享、检索、上传、下载等，提供WOrkSPaCe个人资源管理；管理中心，任务管理、流程管理、系统管理、系统设置、用户管理。除了对视频、音频、图片
11、等资源管理、搜索下载外，还提供资源集合管理，针对视频、音频和图片具体分别包括：1）针对电视剧、会议、活动等视频内容提供剧集管理，支持剧集独立标签编目，绑定视频子集并自动排序编号子集，支持剧集模板编目，可直接通过剧集浏览播放各子集内容，支持剧集片花、海报及相关资源统筹管理2）针对音乐音频、活动录音提供专辑管理，支持专辑独立标签编目，绑定专辑曲目并自动排序编号子集，可直接通过专辑浏览播放专辑中各曲目内容资源3）针对图片提供图集管理，支持创建图集时批量上传图片，支持设置图集封面，支持“序号+图集名称”重命名每张图片，支持图集独立标签编目和图集模板编目，支持图集中直接浏览每张图片资源及信息提供中华人民
12、共和国国家局登记的计算机软件著作权登记证书序号产品名称品牌数量单位参数8环境监测安山1套智能型精密网络温湿度传感器大屏幕高亮度LCD显示温湿度参数，测湿范围：OS湿o%rh,测湿精度：3%RH;测温范围：-20C-80,测温精度：0.3oCRS485通讯，MODBUS协议TP-LINK无线800W128G摄像头*4个可设通讯地址0-255波特率1200-1920ObPS具有温度、湿度误差校正设置，方便进行定期校验具有监测UPS电源输入输出电压、频率，负载、故障运行等状况数据中心综合管理组态软件平台实时监测数据中心机房各处温湿度值可人为根据机房实际情况自由设定温湿度报警上下限的值一旦监测到温湿度
13、参数越限，数据中心综合管理组态软件平台自动跳转到该监测界面，越限参数变为红色，并支持通过选择设定的电话语音、手机短信、现场声光、APP弹窗、微信报警等多种报警方式按报警等级、分组别告知管理人员报警解除后数据中心综合管理组态软件平台也会通过设定的告警方式告知管理人员温湿度管理软件提供中华人民共和国国家局登记的计算机软件著作权登记证书9黑屏静帧检测大洋1套XXD3-AIR-MC-CMS-HD-SDI：全信号智能检测比对平台是一款可以同时支持SDl和IP信号的全接口平台，可做到同时支持SDl信号（高标清、超高清（4K/8K）、IP基带信号（高清、超高清（4K/8K）、IP压缩流信号（TS、RTMP）
14、的比对监测；可对末级信号智能分析，实现末级信号的智能化自动切换，为播出安全增加一道安全保障机制。H3CR4900/2U机架式服务器2个IntelXeonSilver4214CPU96GB（16Gx6）DDR4内存DVD光驱/1个4端口千兆电接口网卡-366FLR/RAID卡（支持RAID0l5）480GBSSDx2系统盘L8TBx2SAS2.5寸数据盘2个PCI-e3.O8X插槽和1个PCI-e3.O16X插槽/2个800W冗余电源WindowslO操作系统、RedBridge8S-SDI5X、双口万兆网卡、4口多串口控制卡、X/CDMS-SDI-HD10非编制作机显示器戴尔8台DELLU2723QXUltraSharp27英寸4K专业设计显示器IPS防蓝光序号产品名称品牌数量单位参数11板卡机箱大连捷成1个10块插板的标准2RU机箱、机箱电源12同步信号发生器大连捷成1台BG-100B,IU机箱，主备发生器板，双电源。16个BB黑场同步输出，IKHZ测试音频输出，模拟彩条输出，带主路信号自动检测和2选1自动倒换器，双电源13光模块H3C22个H3CSFP+万兆短波模块(850nm,300m,LC)SFP-XG-SX-MM850-D(包含多模光纤敷设)14高清台标键混一体机奥视1台LDC65HD-LK,
