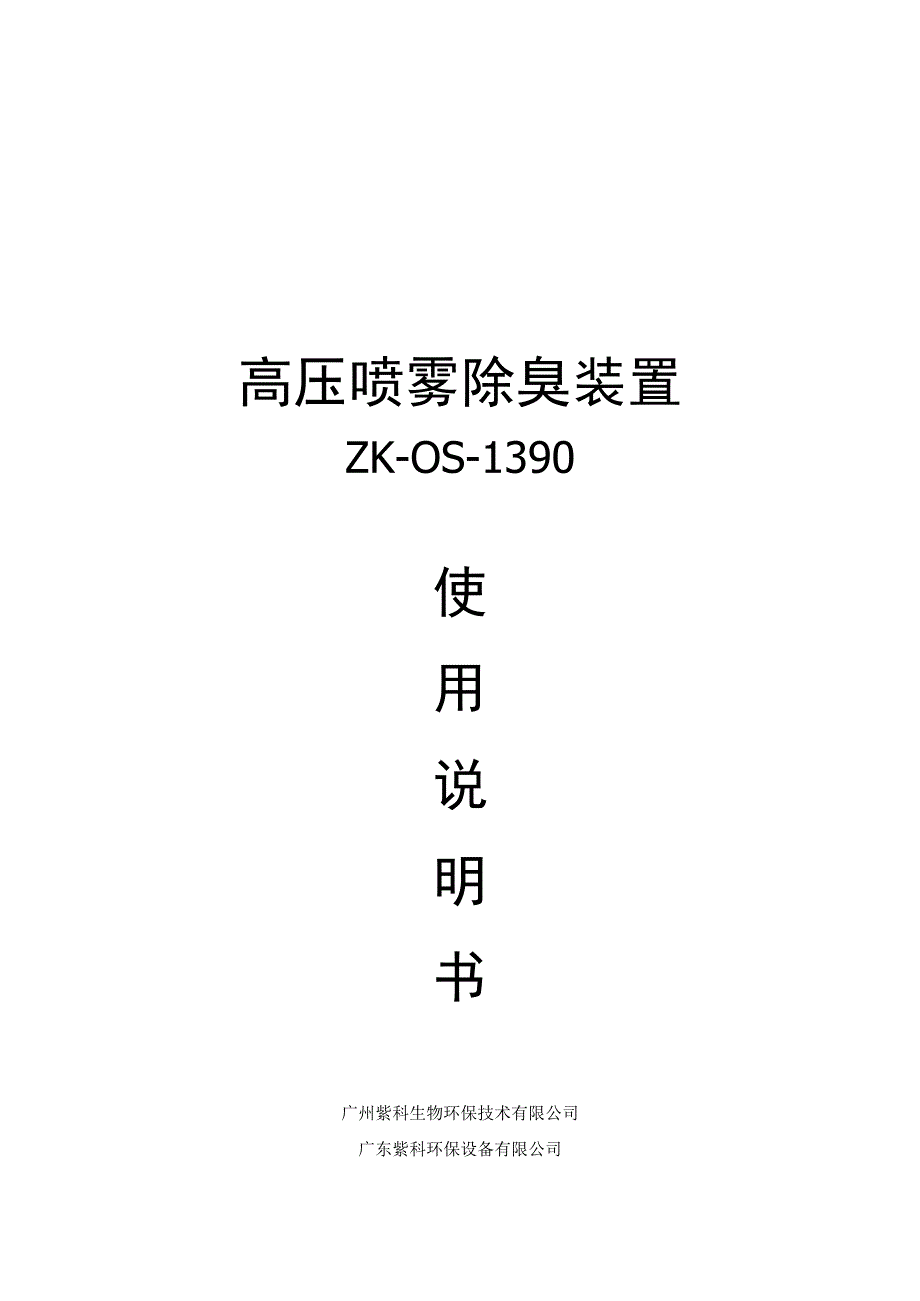

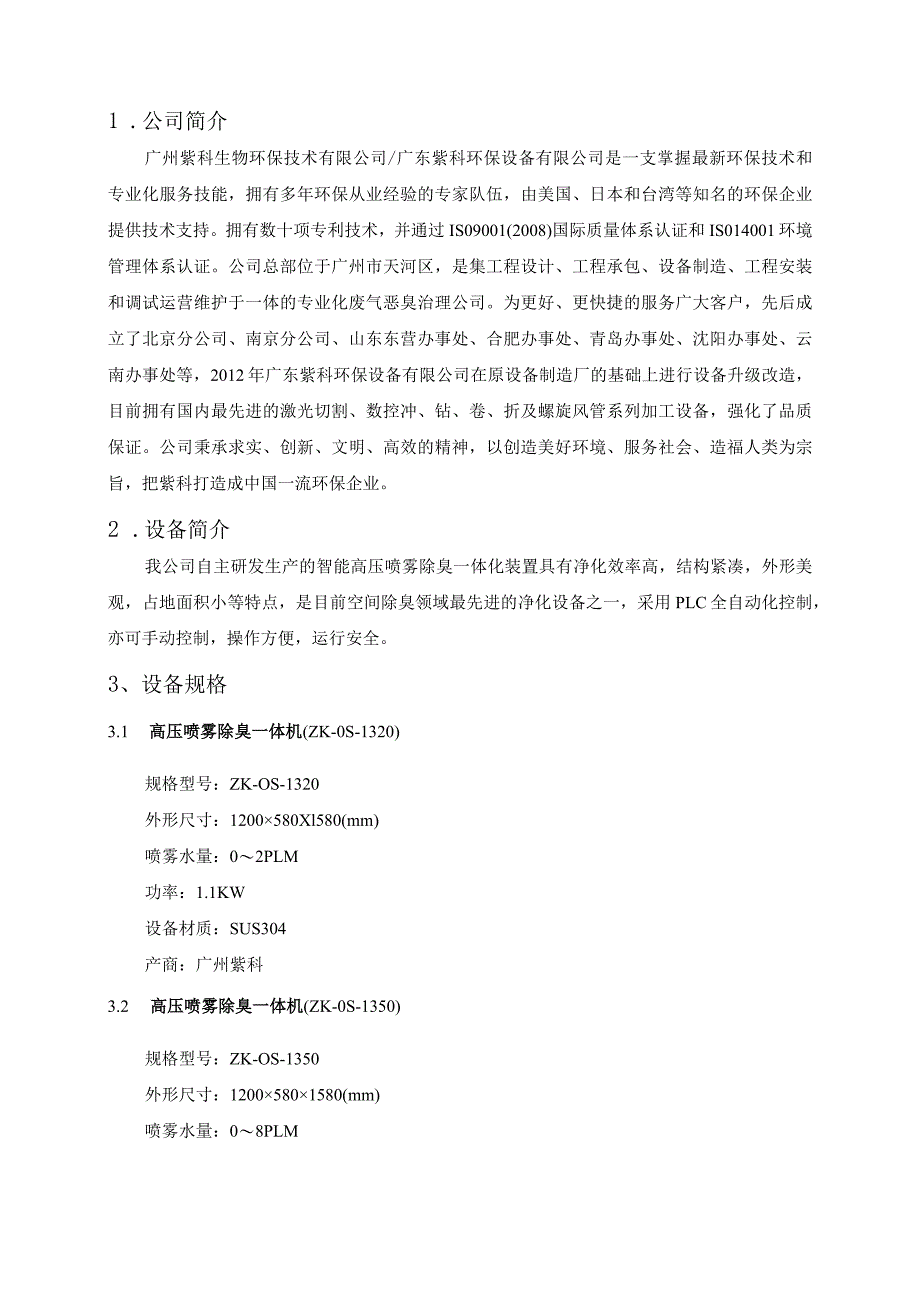

1、高压喷雾除臭装置ZK-OS-1390使用说明书广州紫科生物环保技术有限公司广东紫科环保设备有限公司1 .公司简介广州紫科生物环保技术有限公司/广东紫科环保设备有限公司是一支掌握最新环保技术和专业化服务技能，拥有多年环保从业经验的专家队伍，由美国、日本和台湾等知名的环保企业提供技术支持。拥有数十项专利技术，并通过IS09001(2008)国际质量体系认证和IS014001环境管理体系认证。公司总部位于广州市天河区，是集工程设计、工程承包、设备制造、工程安装和调试运营维护于一体的专业化废气恶臭治理公司。为更好、更快捷的服务广大客户，先后成立了北京分公司、南京分公司、山东东营办事处、合肥办事处、青岛
2、办事处、沈阳办事处、云南办事处等，2012年广东紫科环保设备有限公司在原设备制造厂的基础上进行设备升级改造，目前拥有国内最先进的激光切割、数控冲、钻、卷、折及螺旋风管系列加工设备，强化了品质保证。公司秉承求实、创新、文明、高效的精神，以创造美好环境、服务社会、造福人类为宗旨，把紫科打造成中国一流环保企业。2 .设备简介我公司自主研发生产的智能高压喷雾除臭一体化装置具有净化效率高，结构紧凑，外形美观，占地面积小等特点，是目前空间除臭领域最先进的净化设备之一，采用PLC全自动化控制，亦可手动控制，操作方便，运行安全。3、设备规格3.1 高压喷雾除臭一体机(ZK-0S-1320)规格型号：ZK-OS

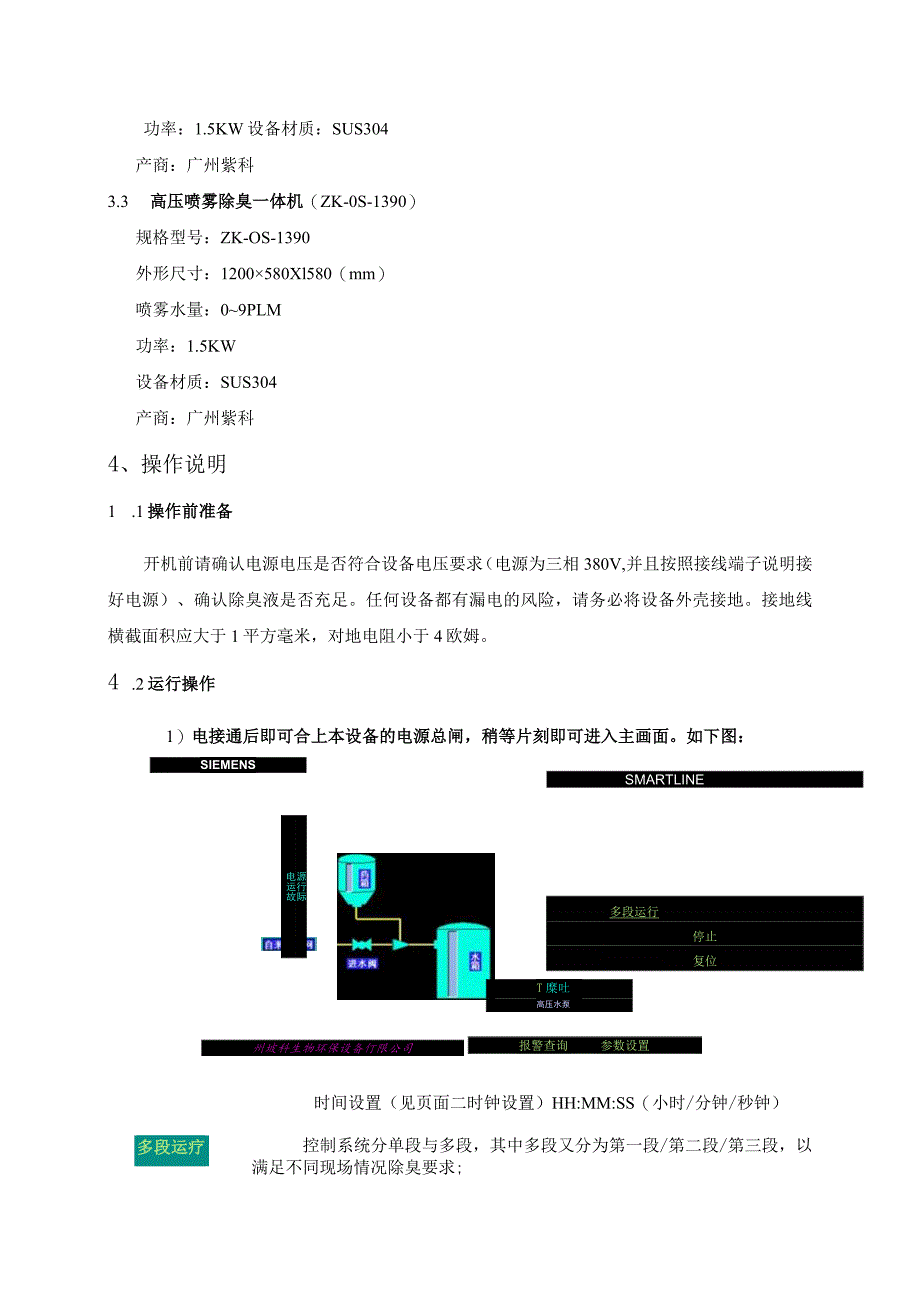

3、-1320外形尺寸：1200580Xl580(mm)喷雾水量：02PLM功率：1.1KW设备材质：SUS304产商：广州紫科3.2 高压喷雾除臭一体机(ZK-0S-1350)规格型号：ZK-OS-1350外形尺寸：12005801580(mm)喷雾水量：08PLM功率：1.5KW设备材质：SUS304产商：广州紫科3.3 高压喷雾除臭一体机（ZK-0S-1390）规格型号：ZK-OS-1390外形尺寸：1200580Xl580（mm）喷雾水量：09PLM功率：1.5KW设备材质：SUS304产商：广州紫科4、操作说明1 .1操作前准备开机前请确认电源电压是否符合设备电压要求（电源为三相380V
4、,并且按照接线端子说明接好电源）、确认除臭液是否充足。任何设备都有漏电的风险，请务必将设备外壳接地。接地线横截面积应大于1平方毫米，对地电阻小于4欧姆。4 .2运行操作1）电接通后即可合上本设备的电源总闸，稍等片刻即可进入主画面。如下图：SIEMENS源行际 电运故T糜吐高压水泵SMARTLINE多段运行州坡科生物环保设备仃限公司报警查询参数设置停止复位时间设置（见页面二时钟设置）HH:MM:SS（小时/分钟/秒钟）多段运疗控制系统分单段与多段，其中多段又分为第一段/第二段/第三段，以满足不同现场情况除臭要求;启动和停止作用;出现故障或报警后按下复位即可。2）在主画面点击参数设置可进入参数设置
5、界面，如下图:SIEMENSSMARTLINE名称第1段笫2段第3段单段启动时刻O：OO：0O:O停止时刻O：OO:OO:O运行时长OOOO间歇时长OOOO时钟设置ID:口：11：确认HH：MM:SS；返回主画面时间可选择多段（第1段/第2段/第3段），也可选择单段时间设置。多段时间设置：按照用户需求设定运行时刻、停止时刻、运行时长、间歇时长来运行的。启动时刻、停止时刻、运行时长、间歇时长对应的数值均可灵活设定数值，可以设定的时间范围为O24小时。如：要使设备每天上午8点整运行，11点停止；运行的时间为1分钟，停止的时间为5分钟。其方法是在第1段中，将启动时刻设为“8时O分”；将停止时刻时刻设
6、为“11时O分”；将运行时长设为“1分O秒”；将间歇时长设为“5分O秒”。如需增加时段，按如上方法再设置第2段、第3段。点击返回主画面，回至主画面，点击停止，即可启动设备。3）在主画面点击报警查询可进入报警查询画面，可查询近期浓缩液和稀释液箱的使用情况，如下图：SIEMENSSMART LINE4）紧急情况下可按下急停按钮，停止运行，只要旋转使其复位即可。5 .维护和保养注意事项1）视用户水质情况定期清洗及更换过滤器的滤芯，清洗时请用洁净的水冲洗。一般情况下，一个月清洗一次，一年更换一次滤芯，可有效防止喷嘴堵塞。假若发现喷嘴堵塞，拆卸清洗里面的污垢即可。2）每个月定期向设备内的原液箱补充NEW
7、BIO-C植物除臭液。3）设备运行期间需定期巡查记录，如发现异常，应及时通知厂家，查明异常原因并修复。4）初次使用的泵浦运行满200小时后必须更换润滑油（SAE30）o尽量排干泵浦内的旧润滑油，再加入新的。此后每运行满250个小时加一次，每加三次更换一次，和其它组件保养清洁一次，并作记录，使主机保持良好状态和系统运作顺畅。润滑油请补足油量约在窗口7分满位置即可，并清洁排气螺丝的排气孔，若润滑油呈乳白颜色，请检查汽缸室油封是否磨损并立即更换之。5）若发现柱塞泵浦头有滴水现象，可能是水泵浦头的密封水圈受到磨损所致，其原因是泵浦在无水空转的情况下，水封没有得到有效的冷却，经高压受热膨胀发生磨损。在这
8、种情况下，除更换密封水圈外，要注意保护主机的无水断电感应开关组件是否已安装并已连结在控制器正确接点上及检查被松脱感应组件接线头是否重新连接固定。6）长期不使用时应将稀释液箱和浓缩液箱排干，并切断电源。6 .质量保证书广东紫科环保设备有限有限公司（以下简称本公司）对所售其产品品质保证并将负责故障维修责任：1）产品因质量问题之故障，自购买之日起免费保修一年。2）免费服务保修不含机器外观之零件。3）如有下列情形而导致机器故障，皆属不免费保修项目，本公司将根据零部件收费标准收取费用。 因天灾、地震、雷击、水患、跌落等不可抗力之因素导致机器故障； 使用不当或自行（委托他人）拆修内部者； 安装位置不当导致的机器故障； 设备没有及时清洗，或清洗保养不正确而导致机器故障； 产品保修期限已过，内容空白、不符、无法辨认、涂改等情形。4）为确保服务品质，本产品的售后服务建议由本公司或授权之单位直接负责。5）本联络单请妥善保管。注：此设备为非标设备，实物与说明书如有偏差于实物为准。解释权归厂家所有!
