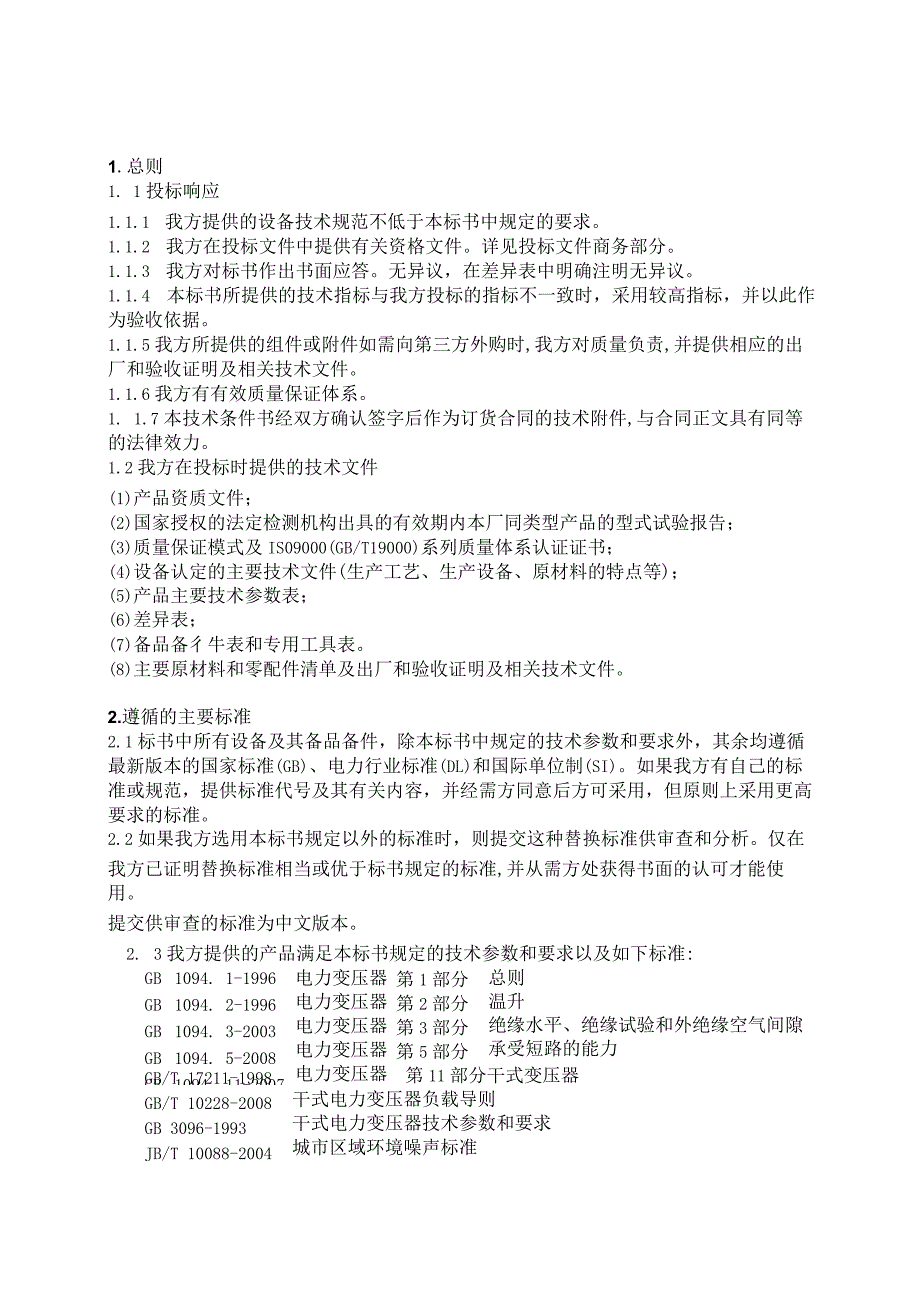

10kV干式变压器技术规范书.docx_第3页
第3页 / 共17页
10kV干式变压器技术规范书.docx_第4页
第4页 / 共17页
10kV干式变压器技术规范书.docx_第5页
第5页 / 共17页
10kV干式变压器技术规范书.docx_第6页
第6页 / 共17页
10kV干式变压器技术规范书.docx_第7页
第7页 / 共17页
10kV干式变压器技术规范书.docx_第8页
第8页 / 共17页
10kV干式变压器技术规范书.docx_第9页
第9页 / 共17页
10kV干式变压器技术规范书.docx_第10页
第10页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《10kV干式变压器技术规范书.docx》由会员分享,可在线阅读,更多相关《10kV干式变压器技术规范书.docx(17页珍藏版)》请在第壹文秘上搜索。

1、工程项目:u红星变电站工程海南威特电气集团有限公司迎匕年9月目录1 *则12 .遵循的主要标准23 .J彳牛24 .抽检95 .试验96 .包装、运输97 .供货范围108 .方提供的技术文件109 .附件111.总则1. 1投标响应1.1.1 我方提供的设备技术规范不低于本标书中规定的要求。1.1.2 我方在投标文件中提供有关资格文件。详见投标文件商务部分。1.1.3 我方对标书作出书面应答。无异议,在差异表中明确注明无异议。1.1.4 本标书所提供的技术指标与我方投标的指标不一致时,采用较高指标,并以此作为验收依据。1.1.5我方所提供的组件或附件如需向第三方外购时,我方对质量负责,并提供

2、相应的出厂和验收证明及相关技术文件。1.1.6我方有有效质量保证体系。1. 1.7本技术条件书经双方确认签字后作为订货合同的技术附件,与合同正文具有同等的法律效力。1.2我方在投标时提供的技术文件(1)产品资质文件;(2)国家授权的法定检测机构出具的有效期内本厂同类型产品的型式试验报告;(3)质量保证模式及IS09000(GB/T19000)系列质量体系认证证书;(4)设备认定的主要技术文件(生产工艺、生产设备、原材料的特点等);(5)产品主要技术参数表;(6)差异表;(7)备品备彳牛表和专用工具表。(8)主要原材料和零配件清单及出厂和验收证明及相关技术文件。2.遵循的主要标准2.1标书中所有

3、设备及其备品备件,除本标书中规定的技术参数和要求外,其余均遵循最新版本的国家标准(GB)、电力行业标准(DL)和国际单位制(SI)。如果我方有自己的标准或规范,提供标准代号及其有关内容,并经需方同意后方可采用,但原则上采用更高要求的标准。2.2如果我方选用本标书规定以外的标准时,则提交这种替换标准供审查和分析。仅在我方已证明替换标准相当或优于标书规定的标准,并从需方处获得书面的认可才能使用。提交供审查的标准为中文版本。2. 3我方提供的产品满足本标书规定的技术参数和要求以及如下标准:GBGBGBGBGB1094. 1-19961094. 2-19961094. 3-20031094. 5-20

4、081094. 11-2007电力变压器 电力变压器 电力变压器 电力变压器 电力变压器第1部分第2部分第3部分第5部分总则温升绝缘水平、绝缘试验和外绝缘空气间隙 承受短路的能力第11部分干式变压器GB/T 17211-1998GB/T 10228-2008GB 3096-1993JB/T 10088-2004干式电力变压器负载导则干式电力变压器技术参数和要求城市区域环境噪声标准6kV500kV级电力变压器声级JB/T3837-1996变压器类产品型号编制方法中国南方电网公司企业标准Q/CSG11624-2008配电变压器能效标准及技术经济评价导则2. 4本设备技术规范书未尽事宜,由需供双方协

5、商确定。2. 5我方获得IS09000(GB/T19000)资格认证书或具备等同质量认证证书,己经生产过三台以上或高于本投标书技术规范的设备,并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。提供的产品有鉴定文件或等同有效的证明文件。3.主要技术条件3.1 正常使用环境条件3. 1.1海拔高度不超过1000mo4. 1.2环境温度:最高气温:45oC最热月平均气温:+30最高年平均气温:+20C最低气温:-5(户内)最大日温差:25K5. 1.3覆冰厚度:IOmm6. 1.4月平均最高相对湿度(25C):90%7. 1.5污秽等级:11级(户内)8. 1.6耐地震能力:地面水平加速度低于

6、3.0ms2地面垂直加速度低于1.5ms2安全系数1.673. 1.7安装地点:户内3.2 系统运行条件3. 2.1系统额定频率:50HZ4. 2.2系统标称电压:10/0.4kV5. 2.3系统最高运行电压(Um):12/0.44kV6. 2.4系统中性点接地方式:不接地3.3 设备的主要参数3.4 .1变压器名称:SCBlO型(浇注式固体绝缘)干式变压器3.3.2型号:SC10-160/10.53.3.3相数:三相3.3.4额定频率:50Hz3.3.5变压器变比:10.52X2.5%0.4kV3.3.6联接组标号:Dynll3.3.7绝缘水平变压器的每一绕组及中性点端子的绝缘水平见表Io表

7、1绕组电压等级(kV)额定短时工频耐受电压(有效值)kV额定雷电冲击耐受电压(峰值)kV全波截波10.53575850.45-3.3.8冷却方式:AN/FN。若采用风冷,则提供配套的一体化温控器及冷却风扇。3.3.9预期使用寿命:30年。3.4性能要求3.4.1损耗(1)空载损耗:按附表1(2)负载损耗:按附表13.4.2空载电流:按国家及部颁标准3.4.3温升极限(绕组):最高温升100K3.4.4 允许偏差:中国南方电网公司企业标准配电变压器能效标准及技术经济评价导则偏差要求。3.4.5 .1按照南方电网公司配电变压器能效标准及技术经济评价导则的要求,损耗偏差如下:(1) 空载损耗偏差:正

8、偏差不超过3%(2) 负载损耗偏差:正偏差不超过5%(3) 总损耗偏差:正偏差不超过4%3.4.4.2短路阻抗偏差:按国家标准3.4.4.3空载电流偏差:按国家标准3.4.4.4空载电压比偏差:按国家标准3.4. 5中性点引出线及端子具有与相线及端子相同的通流能力。3.4.6 绕组电阻的不平衡率绕组电阻的不平衡率相不大于4%,线不大于2机3.4.7 变压器的噪声水平:50OkVA以下W54dB.3.4.8 变压器承受短路的能力3. 4.8.1变压器承受短路的耐热能力变压器在任一分接下,能持续承受3S时间的外部短路耐热能力的电流,并且其绕组温度不超过250C(铜)。3.4.8.2变压器承受短路的

9、能力变压器在任一分接下,能承受国家标准GB1094.5-2008规定的短路试验电流值而不损坏。3.4.11过负荷能力:允许在负荷为120%额定容量下持续运行2小时。3.5技术要求3.5.1采用三相三柱式叠铁芯。3.5.2变压器分接头在任何位置时都能承受三相对称短路电流(最小值为额定电流的25倍)2s,各部位无损坏和明显变形,短路后线圈的平均温度最高不超过250C。3.5.3变压器铁芯一点可靠接地。3.6一般要求3.6.1结构要求3.6.1.1铁心我方选用全新的矽钢片,厚度小于或等于0.3毫米高导磁优质晶粒取向冷轧钢片材料;生产制造设备及工艺先进;整个铁心组件均衡严紧,不由于运输和运行中的振动而

10、松动。3.6.1.2绕组SCB系列采用线圈导体被玻璃纤维增强的薄层树脂所包封的薄绝缘环氧树脂浇注型式。高低压线圈采用铜导线,选用QQ-2铀膜导线工艺生产的导线;变压器容量216OkVA时,低压绕组采用箔绕制。绕组能承受短路、过载和过电压而不发生局部过热,绕组和引线绑扎得足够牢固,组成一个钢体,以防止由于运输、振动和运行中短路时,产生相对位移。消除绕组中的电场集中,局部放电满足有关标准。对变压器所用的主要原材料(导线,矽钢片),我方在投标文件中提供厂商、牌号、型号;进口材料提供进口报关单复印件。不会采用老旧矽钢片材料代用。3.6.1.3变压器铁芯和较大金属结构零件均可靠接地。在接地处有明显的接地

11、符号或“接地”字样。3.6.1.4变压器的结构在经过正常的铁路、公路或水路运输后内部结构相互位置不变,紧固件不松动。变压器的组件、附件结构及布置位置不妨碍吊装、运输及运输中的紧固定位。3.6.2安装安装工作由项目建设单位实施,我方在安装时提供有关安装指导、服务,提出技术建议。我方明确说明服务的范围,对高低压电缆进线方式提供电缆支撑架及相应的安装所需全部特种材料。3.6.3备品备件及专用工具与仪器仪表3.6.3.1我方提供附录3、4中变压器所需的备品备件及专用工具与仪器仪表的单价与总价,其价格包括在变压器投标价格中,但单独报价。3.6.3.2我方向需方推荐变压器正常运行中易损的备品备件及专用工具

12、与仪器仪表的名称和数量,并列出单价和总价,以供需方参考和选购。3.6.3.3我方所提供的备品备件与变压器的相关部件具有可互换性,且具有相同的规格、试验和材质。其专用工具与仪器仪表也是全新的、先进的且附有详细使用说明资料。3.6.3.4所有备品备件及专用工具与仪器仪表按第6条款要求包装。3.6.4带保护外壳变压器采用美观耐用的铝合金外壳,户内安装防护等级达到IP20,对户内安装点防止与垂直线成60度角以内水滴流入的干变,其防护等级达到IP23。3.6.5铭牌3.6.5.1变压器铭牌采用不锈钢材料制作,选用刻录机打印标牌,标牌固定在明显可见位置。铭牌上所标志的项目内容清晰且安装牢固。3.6.5.2

13、在铭牌上标志的项目符合国家标准GBlo94.1T996中第7章的规定。3.7加工设备变压器矽钢片剪切、加工机器、绕线机及浇注式绝缘等主要加工设备使用进口或先进的设备以保证加工精度。我方在投标时提供变压器的工艺流程见(附件5)。序号生产设备名称数量序号试验设备名称数量1硅钢片纵剪线I1SGS600/15雷电冲击试验设备12德国乔格横剪切生产线12110工频耐压试验设备13XBJ22B-60硅钢片(数控)横剪线13SJ-630中间变压器14XBJ-40硅钢片(数控)横剪线14GGD试验配电柜45BW-1300波纹带成型机25DE-C2-150D大型控制桌16PT1530数控超高压水切割机16DE-

14、C2-150Z中型控制桌17意大利ER1600箔式绕线机17DE-C2-I00G工频控制桌18BRJ-IloO箔式绕线机18JYC-HI介质损耗测试仪29GZR-4A高压自动绕线机39TF-8601干扰判别式局部放电检测仪110绕线机2310TSJA-250/0.5感应调整器111真空变压干燥设备211KZT25/100控制台112环氧树脂真空浇注设备112YD-25/100试验变压器113热风循环固化炉313TDJYC2.5/0.5移圈调整器114VT-300型数控冲模同转头压力机414QIlO球隙器115VT-500型数控冲模回转头压力机215H9820变压器直流电阻测试仪116PR6225X3100型数控液压折弯机316QJ35-1变压比电桥217WB67Y-100/
