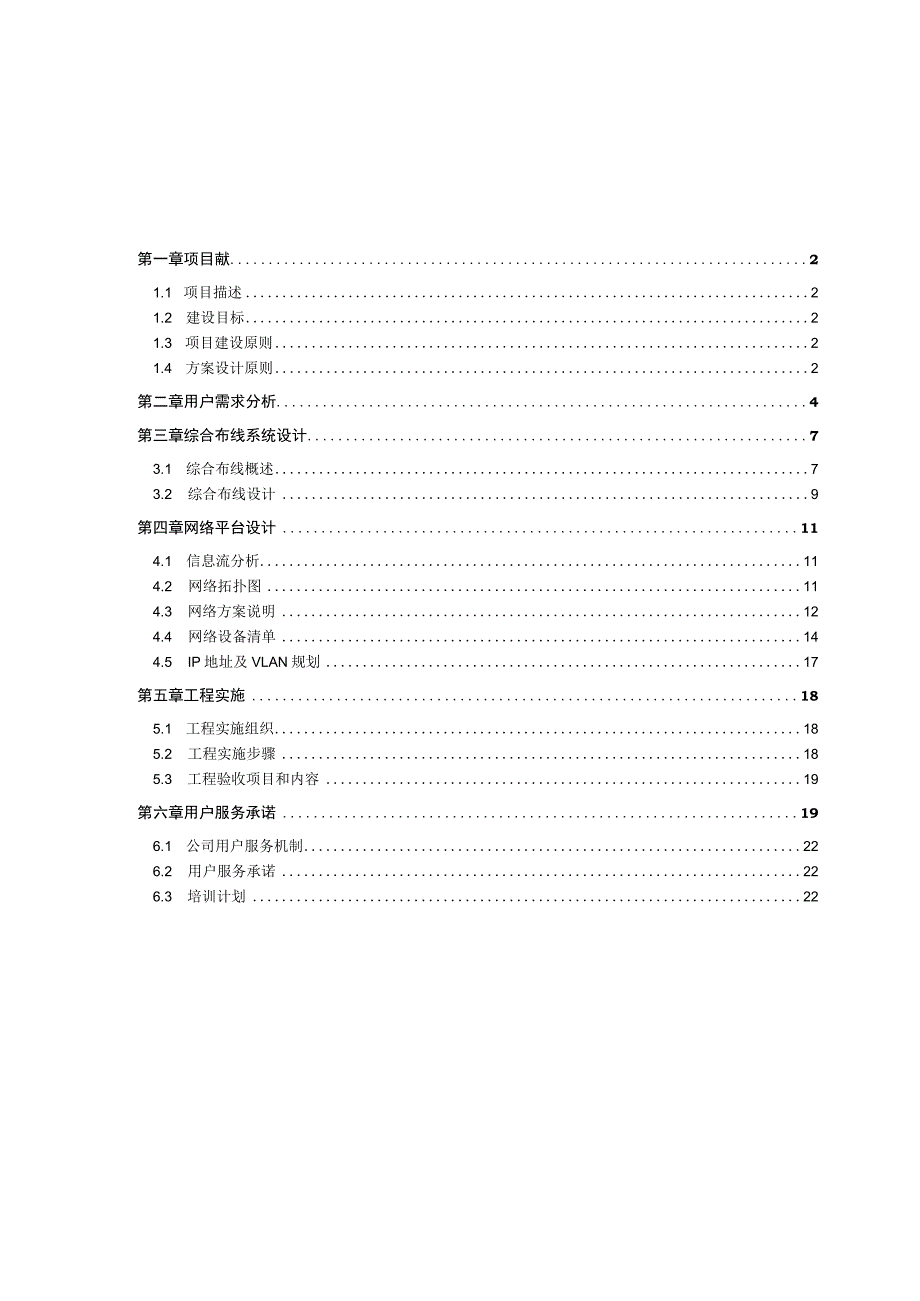

1、第一章项目献21.1 项目描述21.2 建设目标21.3 项目建设原则21.4 方案设计原则2第二章用户需求分析4第三章综合布线系统设计73.1 综合布线概述73.2 综合布线设计9第四章网络平台设计114.1 信息流分析114.2 网络拓扑图114.3 网络方案说明124.4 网络设备清单144.5 IP地址及VLAN规划17第五章工程实施185.1 工程实施组织185.2 工程实施步骤185.3 工程验收项目和内容19第六章用户服务承诺196.1 公司用户服务机制226.2 用户服务承诺226.3 培训计划22第一章项目概述注：以下凡出现“（略）”的地方无需添加内容1.1 项目描述项目名称
2、：四川省XX学院校园网建设单位：方案设计：1.2 建设目标四川省XX学院园网建设的目标是:在统筹规划的基础上，根据成都市XX高级中学的楼宇（层）分布情况以及各种信息点的布局情况，设计并建设好综合布线系统。同时建成一个多网合一，先进实用的全数字校园网络平台。校内用户通过校园网实现互联网的访问，实现对外信息交流。将网络技术综合应用于学校的教学和管理。为学校实现全面实施素质教育，提高学校的教育质量提供保障。1.3 项目建设原则信息化建设是学校一项长期的、根本性的、战略性的建设，一般包含多个系统。大多数学校都难以一次性投资完成。如果各系统独立设计、建设，没有整体规划，就很有可能造成重复投资、浪费资源。
3、因此，建议采用“整体规划、分步实施、基础先行、应用为主”的建设原则指导学校信息化建设。1.4 方案设计原则实用性：实施后的楼宇自动化系统及其所有的子系统的通讯线路和接口都满足国际标准。具有良好的用户使用界面，很强的分布式数据处理能力、通讯能力处理强,响应速度快。系统易扩充,易管理,便于用户的增加。并且网络管理功能完善、使用方便，也使得安装成本可以用来降低对整个校园网长久的运行花费，从而取得良好的远期经济效益。可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统应采用点到点端接，任何一条链路故障均不影
4、响其它链路的运行，从而保证整个系统的可靠运行安全性：校园网络管理和生产业务的发展，对安全性提出了更高的要求，除了提供系统级的多种安全控制手段外，需要建立完善的安全管理体系。开放性：校园网络管理和生产业务的发展，对安全性提出了更高的要求，除了提供系统级的多种安全控制手段外，需要建立完善的安全管理体系。规范性：遵循国标50311-2007等国家和行业标准先进性：布线系统的先进性保证了数据信息传输基础设施的持久生命力；保证顺应网络系统的更新应用，针对校园综合布线系统的要求，采用光纤作主干，超五类双绞线作为水平子系统的传输介质，使用万兆交换机，既满足当前千兆传输要求，也满足将来平滑升级到万兆的要求。灵
5、活性：系统中任一部分的连接都是灵活的，即从物理接线到数据通讯、语音通讯、智能控制设备之间的连接都不受或极少受物理位置和这些设备类型的限制，这样一来减少了对传统管路的需求，信息口设备合理，可即插即用，同时提供了一种结构化的设计来实现与管理这一系统。可扩展性：由于系统的所有基础设施（材料、部件、通讯设备）都采用国际标准，因此，无论计算机设备、通讯设备、智能控制设备随技术的发展,将来都可能很方便地将其连接到楼宇自动化系统中去。那么不管是现在还是将来，它都能对建筑物内的环境提供完全的兼容支持。第二章用户需求分析新校区楼宇分布图和楼宇信息点的分布说明如下：行政楼丁5ml+0ml4*5lll*-omll
6、5nll10图一、新校区楼宇分布图楼宇信息点及需求分布说明1、行政楼：见下表配线间楼层网络信息点FD（I楼）地下一层5一层10BD/FD二层65FD三层65FD（4楼）四层30五层20总计195备注：网络中心设置在行政楼1层，行政楼上有校领导（五层）、财务科（四层）、总务处（三层）、教务处等单位（四层）。要求：（1）划分VLAN保证财务处和其它各个部门的网络相对独立（2）校长办公室的网络接口只有该校长的笔记本电脑能使用，其它计算机均不能使用。(3)在网络中心架设WEB服务器、邮件服务器、FTP服务器。该校园网内部所有接点均能访问上述服务器，外网用户只能访问WEB服务器，不能访问邮件服务器、FT
7、P服务器。(4)通过Q。S将总务处的网络带宽限制为10M。(5)网络中心通过路由器连接IoOOM光纤接入因特网，校园内全部使用C类私有地址，通过NAT技术接入因特网。该学校共申请公网IP地址20个:61.100.7.161.100.7.20o出口路由器采用OSPF实现路由。2、图书馆：3层，每层信息点120个，另外在2层有一间电子阅览室，80台PC终端。要求：图书馆所有信息点均在一个网段内，所有接点通过该楼的汇聚层交换机自动获得IP地址。3、1#教学楼：3层，每层信息点20个。全部为教室。4、2#教学楼同1#教学楼，全部为教室。5、实验楼：5层，每层信息点120个。全部为教室和实验室。每层楼一
8、个C类私有网段，每层楼的各个信息点通过该楼的汇聚层交换机自动获得IP地址。6、1#家属楼：6层，2个单元，每个单元3户，每户1个信息点。针对家属楼用户，考虑上网认证及计费需要；各个用户能够自动获取属于该部门的IP地址。(3栋家属楼公用一个C类私有网段)7、2#家属楼同1#家属楼。8、3#家属楼同1#家属楼。9、整个网络能够防止来自外网的震荡波、冲击波等病毒对网络的攻击。10、所有部门(除财务处)的设备均能相互访问。11、所有主干设备(汇聚层及其上层的设备)均能实现远程管理，VTY密码设置为123456,enablepasswd设置为goodl2o12、网络采用千兆主干技术，未来可平滑升级到万兆
9、，百兆到桌面。服务器采用千兆接入；综合布线设计要求如下：令工作区子系统：采用六类信息模块，双口信息面板设计，安装方式采用暗装底盒固定；令水平布线子系统：水平电缆为6类UTP双绞线、安装方式为暗装布线；令干线子系统：语音主干线缆为五类25对UTP双绞线，数据主干线缆为6芯室内多模光缆；令设备间子系统：水平配线架(不分语音、数据)选择6类24口配线架，语音垂直干线配线架选择100对110型配线架，数据垂直干线配线架采用ST24口光纤配线架，数据、语音、光纤等每个配线架下方皆安装一个理线架；令校园网通过运营商100M光纤接入互联网，语音网通过电信接入市话网络；根据信息点统计表的配线架设置，部分楼层可
10、采用无主干设计，建筑物设备间(BD)采用高度为42U的标准机柜；第三章综合布线系统设计3.1 综合布线概述3.1.1 工作区子系统一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。工作区应由配线子系统的信息插座模块(To)延伸到终端设备处的连接缆线及适配器组成。3.1.2 水平布线子系统水平子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。3.1.3 管理子系统管理子系统设备设置在每层配线设备的房间内，由交连，互连和I/O组成。管理间为连接其他子系统提供手段，它是连接垂直干线子系统和水平子系统的设备，其主要设
11、备是交换机就，配线架，机柜和电源.3.1.4 干线子系统干线子系统应由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。3.1.5 建筑群子系统建筑群子系统将一个建筑物中电缆延伸到建筑群的另一些建筑物中的通讯设备和装置上，建筑群子系统是结构化布线系统的一部分，它支持提供楼群之间通讯所需的硬件，其中包括导线电缆，光纤以及有效防止高压脉冲电压进入建筑物的电气保护装置。3.1.6 设备间子系统设备间子系统由设备间的电缆，连接器和有关支撑硬件组成。它的作用是把公共系统设备的各种不同设备互连起来。该子系统将中继线交叉连接处和布线交叉连接处与公共系统设备连接起来。该
12、子系统还包括设备间和临近单元中的导线。这些导线将设备或避雷装置连接到有效建筑物接地点。3.2 综合布线设计3.3.1 行政楼综合布线系统图设计（此部分需要图形设计、文字描述）YI线子系统.AIV配线子系统AI注：一楼与负一楼同链接一个FD,四楼与五楼同使用一个FDoBD为三层交换机，到FD之间使用光纤连接FD到TO使用超五类双绞线。3.3.2 行政楼二层设备间机柜安装图设计（此部分需要图形设计、文字描述）Uuu Uuu Uuu Uuu Uuu42 U机架架机架架机架架机架架机架架,Whu.tahUE bl(KryhU匕 换线线换线线换线线换线线换线线交配理 交配理 交配理 交配理 交配理注：行
13、政楼二楼机柜安装图，使用42U机柜，使用24口交换机及配套的配线架，理线架。使用时按1/3冗余使用，每台交换机使用16口其余8口作为冗余。第四章网络平台设计4.1 信息流分析4.1.1 信息流量计算（略）4.1.2 信息流向（略）4.2 网络拓扑图根据以上的信息流分析，采用千兆主干（可扩展至万兆），百兆到桌面的网络拓扑结构。（此部分需要图形设计）汪：二层交秧机上一级段王十网络，卜一级便用光纣连接楼层的二层交换机，二层交换机到工作区使用双绞线作为介质4.3网络方案说明（此部分需要描述网络拓扑结构、设备部署说明）n8本网络采用星型连接，三层交换机安装于负一层，向上连接主干外网，向下连接每层楼层交换
14、机，他们之间使用光纤传输，传输速率当前满足千兆传输，也可以满足以后升级到万兆。楼层交换机到工作区采用超五类双绞线，满足百兆传输要求。本网络有充分的冗余，交换机根据1/3的比例冗余，有辅助交换机，可轻松应对突发问题。4.4 网络设备清单（此部分需要添加清单表格）信息网络设备分项内容报价表分项号分项名称设备名称数量单位单价（元）总价金额（元）备注备注备注说明网络系统平台部分中心交换机2台207,246414492接入交换机11台400044000CISCOSRW248G4路由器台网管软件套交换机机柜6台21001260036U机柜2服务器数据库服务器台笔记本电脑台磁带机台3UPS设备及机柜IOKVUPS2台4小时5kv1台2小时台防病毒软件食5系统软件操作系统套数据库套6线缆双绞线160箱60013200光纤100米101000AMP室内多模紧套管型光缆2-1664044-17布线器材线槽480米3215360硬件费用合计：小写:5
