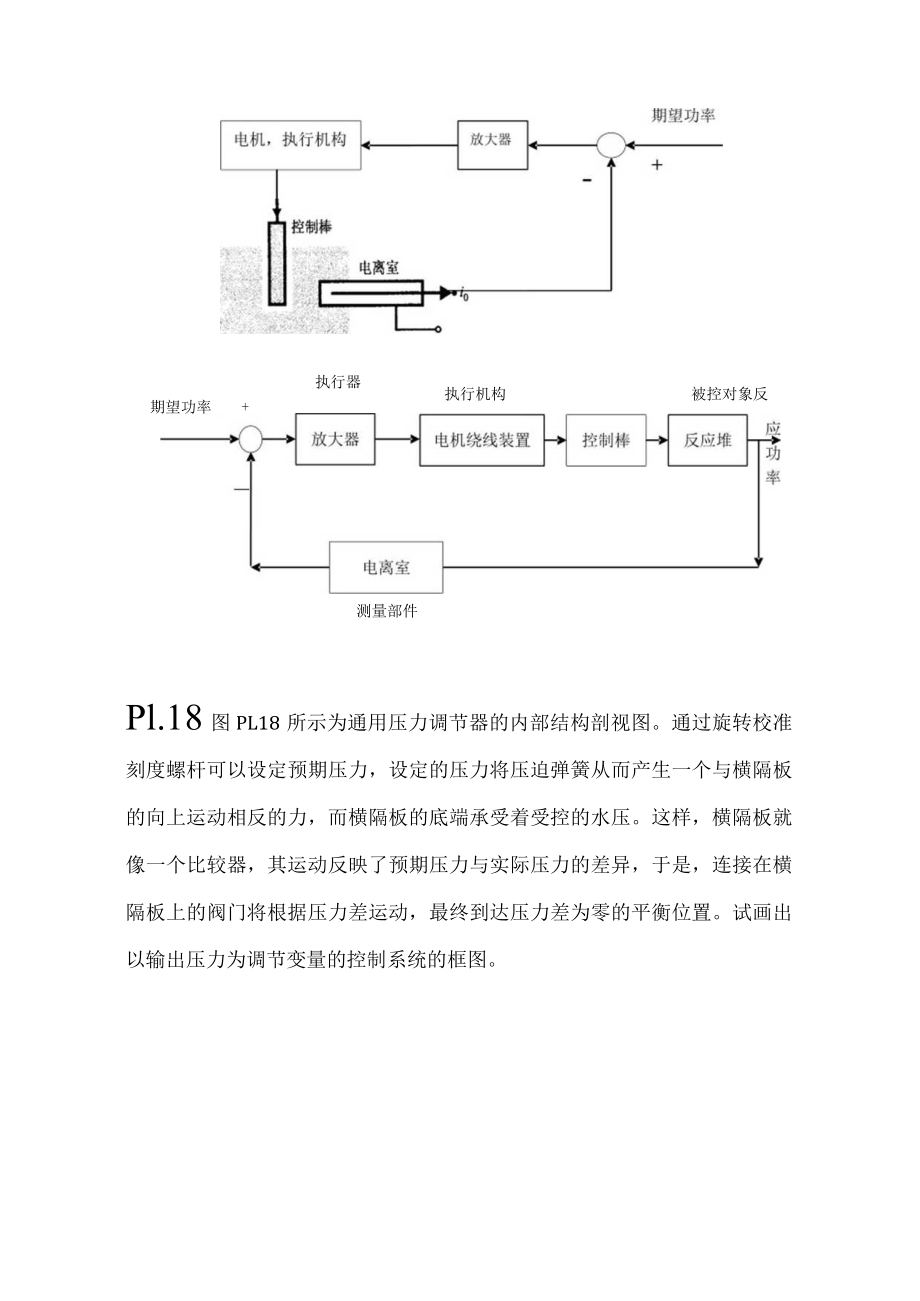

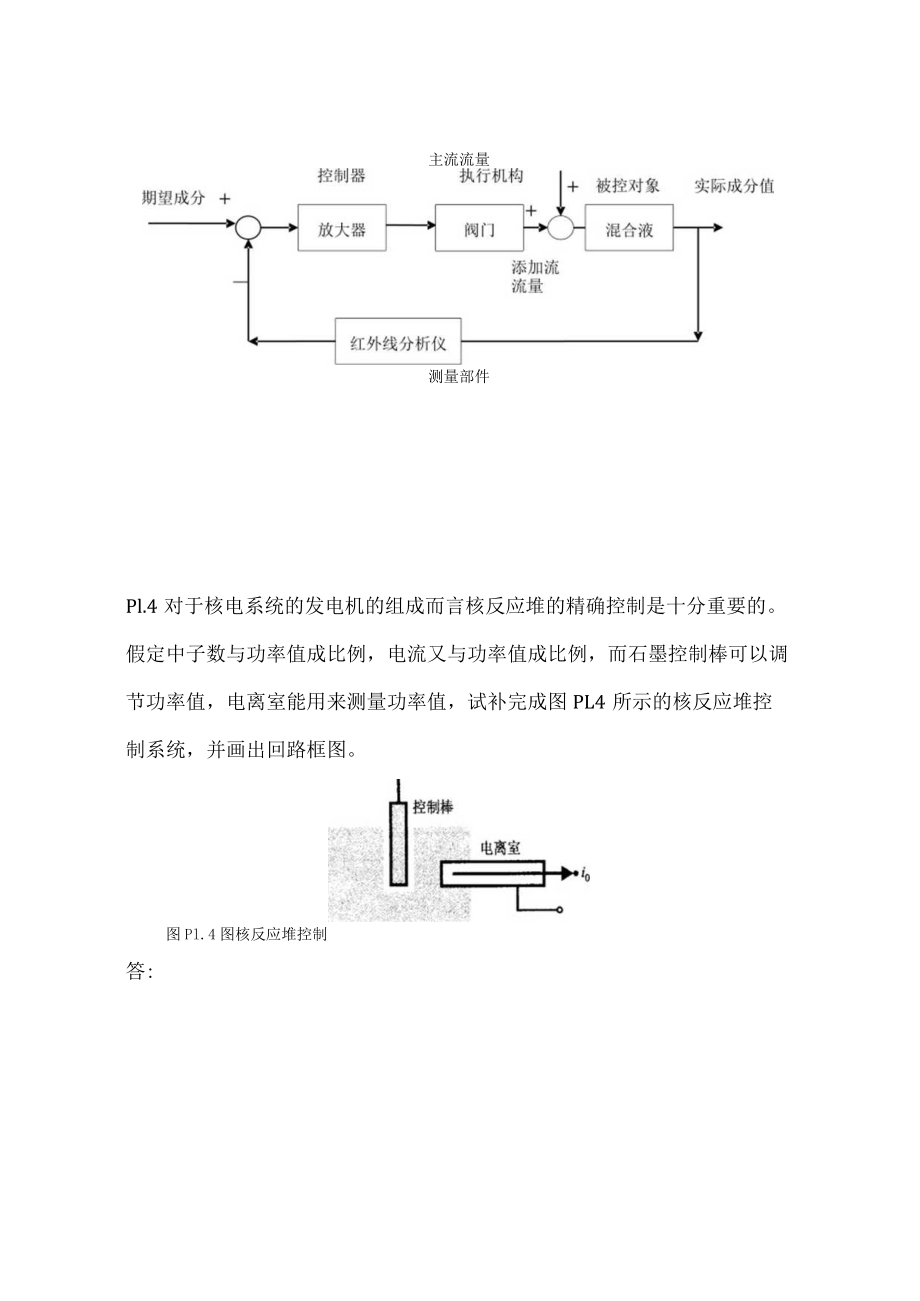

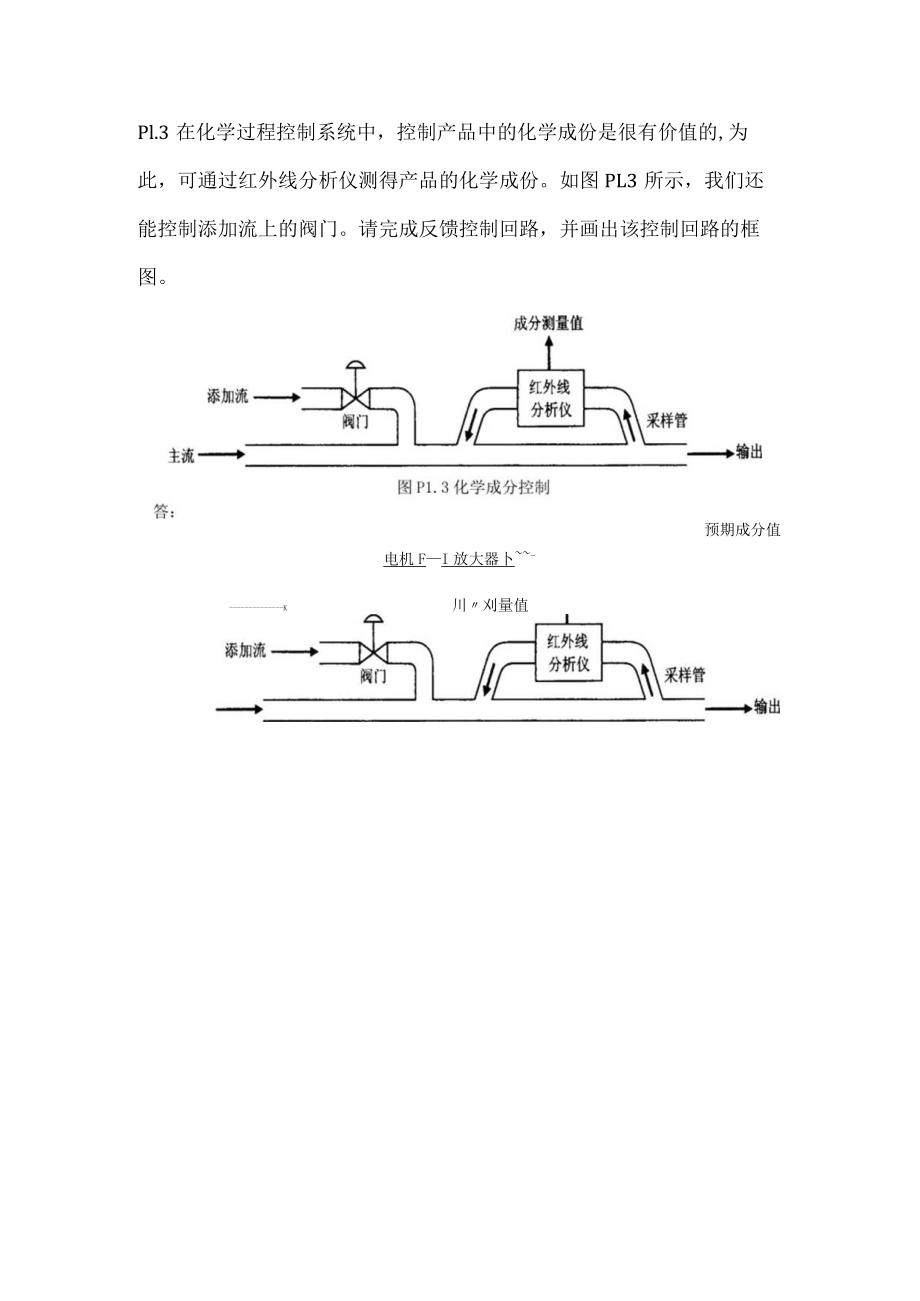

1、Pl.3在化学过程控制系统中，控制产品中的化学成份是很有价值的,为此，可通过红外线分析仪测得产品的化学成份。如图PL3所示，我们还能控制添加流上的阀门。请完成反馈控制回路，并画出该控制回路的框图。预期成分值电机FI放大器卜-K川刈量值主流流量测量部件Pl.4对于核电系统的发电机的组成而言核反应堆的精确控制是十分重要的。假定中子数与功率值成比例，电流又与功率值成比例，而石墨控制棒可以调节功率值，电离室能用来测量功率值，试补完成图PL4所示的核反应堆控制系统，并画出回路框图。图Pl.4图核反应堆控制答:执行器执行机构测量部件被控对象反期望功率+Pl.18图PL18所示为通用压力调节器的内部结构剖视
2、图。通过旋转校准刻度螺杆可以设定预期压力，设定的压力将压迫弹簧从而产生一个与横隔板的向上运动相反的力，而横隔板的底端承受着受控的水压。这样，横隔板就像一个比较器，其运动反映了预期压力与实际压力的差异，于是，连接在横隔板上的阀门将根据压力差运动，最终到达压力差为零的平衡位置。试画出以输出压力为调节变量的控制系统的框图。图1.18压力调节器答:控制器执行机构被控对象CDP1.1对现代高精度机械日益迫切的需求导致了对工作台面滑动系统的需求57。如图CDPLI所示，滑动系统的目标是准确地控制工作台按照预期的路径移动。请画出反馈系统的框图模型，使它能达到预期的目标，也就是说，能使工作台如图中所示沿X轴方
3、向移动。图CDPLl带工作台的机床答:执行器执行机构被控对象测量部件DPL2许多汽车都安装了速度保持控制系统，只要按一下按钮，它就会自动地保持一个设定的速度，由此，司机可以驾车以限定的速度或较为经济的速度行驶，而不需经常查看速度表，也不需长时间控制油门。试用框图形式，设计速度保持控制系统设计的反馈控制。期望速度执行器执行机构被控对象实际轴速补充题：举一个生活中的闭环控制系统的例子，写出控制框图。答：温控系统：空调，电饭锅，电热水器，自动热水壶，电冰箱;其他：调光灯，加湿器，洗衣机滚筒转速控制，工资，抽水马桶水位控制，交通流量控制，饭量控制，冲床冲力控制，自行车轨迹控制，人体血液含氧量控制（呼吸），人体消化系统，人体糖元平衡控制；开环：声控灯，公用洗手间烘手器，电扇，刹车
